🔥 内容介绍

一、研究背景与意义

随着无人机技术在电力巡检、物资运输、应急救援等领域的广泛应用，单一功能的无人机已难以满足复杂作业需求。电缆悬吊无人机作为一种新型作业平台，通过电缆将有效载荷（如巡检传感器、救援物资、监测设备等）与无人机本体连接，可实现载荷的灵活投放、精准定位与长时间作业，在电力行业电缆巡检、山区物资投送及灾后救援等场景中具有独特优势。

然而，电缆悬吊结构的特殊性导致有效载荷稳定性成为制约该类无人机作业性能的核心问题。在实际飞行过程中，无人机本体受气流扰动（如阵风、湍流）、自身姿态调整（如俯仰、滚转、偏航）及电缆弹性形变的影响，易引发有效载荷产生摆动、旋转或振动等不稳定现象。这种不稳定性不仅会降低载荷作业精度（如巡检时传感器成像模糊、物资投送位置偏差），还可能导致电缆缠绕、载荷碰撞障碍物，甚至引发无人机失稳坠毁，严重威胁作业安全与效率。

当前针对无人机稳定性的研究多集中于机身姿态控制，对电缆悬吊载荷的动态特性与稳定性调控关注较少，且现有研究多基于理想环境假设，未充分考虑复杂气流与作业场景的影响。因此，深入分析电缆悬吊无人机有效载荷的不稳定机理，建立科学的稳定性评估体系，提出有效的优化控制策略，对推动电缆悬吊无人机技术的工程化应用、提升作业安全性与精度具有重要的理论价值与实际意义。

二、电缆悬吊无人机有效载荷不稳定影响因素分析

电缆悬吊无人机有效载荷的稳定性是无人机本体、电缆结构、有效载荷及外部环境多因素耦合作用的结果，具体影响因素可分为以下四类：

（一）外部环境因素

外部环境是导致载荷不稳定的主要诱因，其中气流扰动的影响最为显著：

1. 阵风与湍流：大气中的阵风（瞬时风速突变）会对无人机本体产生横向或纵向冲击力，迫使无人机姿态改变，进而通过电缆传递至载荷，引发载荷沿气流方向的摆动；而湍流（气流不规则涡旋）会使无人机与载荷受到非均匀的空气动力，导致载荷产生高频振动或无规则旋转，尤其在复杂地形（如山区、城市建筑群）中，湍流强度增加，载荷不稳定性进一步加剧。

1. 风速与风向：持续的高风速会增大电缆的气动载荷，导致电缆发生弹性拉伸或弯曲形变，改变载荷的悬挂位置与姿态；风向的变化则会使无人机与载荷之间产生相对气流，引发载荷绕电缆轴线的扭转，破坏载荷的作业姿态（如巡检传感器的观测角度偏移）。

1. 温度与湿度：极端温度会影响电缆材料的物理特性（如弹性模量、拉伸强度），低温可能导致电缆变硬、韧性下降，增加载荷振动的传递效率；高湿度环境下，电缆表面可能凝结水汽，增加载荷重量的同时改变电缆的气动特性，间接影响载荷稳定性。

（二）无人机本体因素

无人机本体的飞行性能与控制精度直接决定了载荷的初始稳定状态：

1. 姿态控制精度：无人机在悬停或巡航过程中，若姿态控制系统（如陀螺仪、加速度计）存在误差，会导致机身产生持续的小幅摆动（如俯仰角、滚转角波动），这种摆动通过刚性或半刚性电缆传递至载荷，引发载荷的共振或累积性摆动，尤其在长电缆悬吊场景中，误差被放大，稳定性更差。

1. 动力系统性能：无人机动力系统（如电机、螺旋桨）的输出稳定性直接影响飞行姿态。动力系统的瞬时功率波动（如电机转速突变）会导致无人机产生瞬时加速度，使电缆受到瞬时拉力变化，引发载荷的冲击性摆动；而螺旋桨产生的气流尾流若作用于载荷，会进一步加剧载荷的振动。

1. 飞行速度与轨迹：无人机在加速、减速或转弯过程中，会产生惯性力，使载荷因惯性滞后而偏离平衡位置，形成 “钟摆效应”。例如，无人机匀速巡航时，载荷处于相对稳定状态；而紧急转弯时，载荷会沿转弯外侧产生大幅摆动，摆动幅度随转弯半径减小、飞行速度增大而增加。

（三）电缆结构因素

电缆作为连接无人机与载荷的核心部件，其结构特性对载荷稳定性具有决定性影响：

1. 电缆长度与直径：电缆长度越长，载荷的悬挂半径越大，在相同扰动下，载荷的摆动幅度与周期越大，稳定性越差；电缆直径过小会导致其刚性不足，易发生弯曲或扭转形变，而直径过大则会增加气动阻力，在气流作用下产生更大的力矩，加剧载荷振动。

1. 电缆材料特性：电缆材料的弹性模量、阻尼系数与密度是关键参数。高弹性模量的材料（如钢丝电缆）刚性强，载荷振动的传递速度快，但振动衰减慢，易产生持续摆动；低弹性模量的材料（如尼龙电缆）韧性好，可吸收部分振动能量，但易发生拉伸形变，导致载荷位置偏移；而材料的阻尼系数直接影响振动的衰减速度，阻尼系数越大，载荷振动的衰减越快，稳定性越好。

1. 电缆连接方式：电缆与无人机、载荷的连接方式（如固定连接、球铰连接、万向节连接）决定了载荷的自由度。固定连接限制了载荷的旋转自由度，但若无人机姿态变化，易导致载荷产生扭转应力；球铰或万向节连接可允许载荷绕连接点旋转，减少扭转应力，但会增加载荷在横向与纵向的摆动自由度，在扰动下更易发生多方向不稳定。

（四）有效载荷因素

有效载荷的自身特性影响其对外部扰动的响应：

1. 载荷质量与重心：载荷质量越大，惯性越大，在受到扰动后，摆动或振动的衰减速度越慢，恢复稳定状态所需时间越长；若载荷重心偏离电缆悬挂轴线（即重心与悬挂点不共线），会形成偏心力矩，导致载荷在悬停时即存在倾斜或旋转趋势，在外部扰动下，这种趋势被放大，稳定性显著下降。

1. 载荷气动外形：载荷的气动外形决定了其在气流中的受力状态。流线型外形（如光滑的传感器探头）可减少气流阻力与涡旋产生，降低载荷的气动扰动；而非流线型外形（如不规则的救援物资包裹）会产生较大的空气阻力与气动升力，在气流作用下易产生横向摆动或旋转，尤其在高风速环境中，气动扰动的影响更为突出。

1. 载荷功能特性：部分载荷（如巡检用红外相机、激光雷达）对姿态稳定性要求极高，即使小幅振动也会影响数据采集精度；而动态载荷（如可伸缩的机械臂）在作业过程中会改变自身质量分布与重心位置，导致载荷与电缆的受力状态动态变化，进一步加剧不稳定性。

三、电缆悬吊无人机有效载荷稳定性评估指标与方法

（一）稳定性评估指标

为量化评估有效载荷的稳定性，需从位移、姿态、振动三个维度构建评估指标体系：

1. 位移稳定性指标：

• 最大摆动幅度：指载荷在稳定过程中，偏离平衡位置的最大直线距离（单位：m），反映载荷在横向或纵向的最大位移偏差，是评估载荷是否会碰撞障碍物的关键指标。

• 摆动周期：指载荷完成一次完整摆动（从平衡位置到最大偏离位置再回到平衡位置）所需的时间（单位：s），周期越长，说明载荷的惯性越大，稳定性恢复越慢。

• 位移衰减率：指载荷从最大摆动幅度衰减至 5% 初始幅度所需的时间与初始摆动幅度的比值（单位：s/m），反映载荷摆动的衰减速度，衰减率越大，稳定性恢复能力越强。

1. 姿态稳定性指标：

• 姿态角偏差：包括载荷的俯仰角、滚转角与偏航角偏差（单位：°），指载荷实际姿态角与目标姿态角的最大差值，直接影响载荷的作业精度（如传感器的观测角度误差）。

• 姿态角变化率：指姿态角随时间的变化速度（单位：°/s），反映载荷姿态的动态变化剧烈程度，变化率过大易导致载荷结构疲劳或数据采集失真。

1. 振动稳定性指标：

• 振动频率：指载荷振动的固有频率（单位：Hz），若振动频率与无人机或电缆的固有频率接近，易发生共振，加剧不稳定性。

• 振动加速度均方根：指载荷振动加速度的均方根值（单位：m/s²），量化载荷振动的强度，加速度均方根越小，载荷振动越平缓，对精密设备的损伤越小。

（二）稳定性评估方法

结合实验室测试与现场试验，采用 “模拟 - 实测 - 分析” 的三步法开展稳定性评估：

1. 数值模拟评估：

• 基于多体动力学理论，建立电缆悬吊无人机 - 载荷系统的动力学模型，将无人机本体、电缆、载荷分别建模为刚体或弹性体，考虑气流扰动、电缆弹性形变等因素的耦合作用。

• 利用有限元分析软件（如 ANSYS、ADAMS）或流体动力学软件（如 FLUENT），模拟不同环境条件（如风速、湍流强度）与飞行参数（如飞行速度、姿态角）下，载荷的位移、姿态与振动特性，输出稳定性评估指标的模拟值，为后续试验设计提供理论依据。

1. 实验室模拟试验：

• 搭建实验室模拟平台，包括无人机悬停模拟装置（如六自由度飞行模拟器）、气流模拟系统（如风洞）、电缆与载荷模拟组件及数据采集系统（如高速摄像机、惯性测量单元 IMU、力传感器）。

• 控制气流模拟系统生成不同强度的阵风与湍流，调整无人机模拟装置的姿态与飞行参数，通过高速摄像机记录载荷的摆动轨迹，利用 IMU 采集载荷的姿态角与振动加速度，力传感器测量电缆的拉力变化，计算稳定性评估指标，验证数值模拟结果的准确性。

1. 现场试验验证：

• 选取典型作业场景（如开阔平地、山区、城市建筑群），开展实际飞行试验，搭载与实际作业一致的有效载荷（如巡检传感器、救援物资），使用无人机自带的飞控系统与额外加装的监测设备（如 GPS 定位模块、振动传感器），实时采集飞行过程中无人机的姿态数据、载荷的位置与姿态数据及环境风速、风向数据。

• 对现场试验数据进行预处理（如去除噪声、数据同步），计算各稳定性评估指标的实测值，与数值模拟和实验室试验结果对比，分析不同场景下载荷稳定性的差异，验证评估体系的实用性与可靠性。

四、电缆悬吊无人机有效载荷稳定性优化策略

针对上述影响因素与评估结果，从结构设计、控制算法、辅助装置三个层面提出稳定性优化策略：

（一）结构设计优化

通过优化电缆与载荷的结构参数，降低外部扰动对稳定性的影响：

1. 电缆结构优化：

• 采用 “复合材料 + 阻尼层” 的电缆设计，选择高强度、低弹性模量的复合材料（如碳纤维增强复合材料）作为电缆芯材，提高电缆的刚性与韧性；在电缆外层包裹高阻尼材料（如丁腈橡胶），增加振动能量的吸收，加快振动衰减。

• 根据作业场景与载荷重量，确定最优电缆长度与直径：短距离悬吊（如电力巡检，载荷重量宜采用直径 5-8mm、长度 2-3m 的电缆，减少摆动幅度；长距离悬吊（如物资投送，载荷重量 5-20kg）宜采用直径 8-12mm、长度 3-5m 的电缆，平衡刚性与气动阻力。

1. 载荷结构优化：

• 对载荷进行轻量化与重心优化设计，采用轻质高强度材料（如铝合金、工程塑料）减轻载荷重量，通过结构对称设计使载荷重心与电缆悬挂轴线重合，消除偏心力矩；对非流线型载荷（如救援物资），加装流线型导流罩，减少气流阻力与涡旋产生。

• 采用模块化载荷连接接口，根据载荷类型选择合适的连接方式：对姿态敏感型载荷（如精密传感器），采用万向节连接，允许载荷绕轴线旋转，减少无人机姿态变化的传递；对重型载荷（如救援物资），采用固定连接与弹性缓冲组件结合的方式，限制载荷摆动的同时吸收振动能量。

（二）控制算法优化

通过改进无人机与载荷的控制算法，主动抑制载荷的不稳定现象：

1. 无人机姿态协同控制：

• 在无人机飞控系统中加入 “载荷扰动补偿模块”，利用 IMU 与 GPS 数据实时监测载荷的摆动与振动状态，通过建立的动力学模型计算载荷扰动对无人机姿态的影响，生成补偿指令，调整无人机的电机转速与螺旋桨推力，抵消载荷扰动，减少姿态偏差。

• 采用自适应 PID 控制算法，根据外部环境（如风速、湍流）的变化动态调整 PID 参数（比例系数、积分系数、微分系数），提高无人机在复杂环境下的姿态控制精度，避免因姿态波动引发载荷不稳定。

1. 载荷主动稳定控制：

• 对载荷加装小型稳定控制单元（如微型电机、陀螺仪），当监测到载荷发生摆动或旋转时，控制单元驱动执行机构（如平衡翼、阻尼器）产生反向力矩或阻力，主动抑制载荷的不稳定运动。例如，在载荷两侧加装可调节的平衡翼，根据载荷摆动方向调整平衡翼的角度，产生反向气动阻力，减小摆动幅度。

• 针对长电缆悬吊场景，采用 “电缆张力控制算法”，通过安装在电缆两端的拉力传感器实时监测电缆张力变化，当张力突变（如阵风导致载荷摆动）时，调整无人机的飞行速度或姿态，使电缆张力维持在稳定范围内，避免载荷因张力突变产生冲击性摆动。

（三）辅助装置优化

通过加装辅助稳定装置，进一步提升载荷稳定性：

1. 气动稳定装置：

• 在无人机机身下方加装导流板或扰流翼，优化机身周围的气流场，减少螺旋桨尾流对载荷的影响；在载荷顶部加装小型降落伞式稳定伞，利用空气阻力限制载荷的摆动速度，尤其在高风速环境中，稳定伞可显著降低载荷的最大摆动幅度。

1. 阻尼稳定装置：

• 在电缆与无人机、载荷的连接点处加装机械阻尼器（如液压阻尼器、弹簧阻尼器），通过阻尼器的阻尼力吸收振动能量，减缓载荷振动的传递；对长电缆悬吊系统，采用 “分段式阻尼设计”，在电缆中部加装小型阻尼球，增加电缆的阻尼系数，抑制高频振动。

1. 视觉辅助稳定装置：

• 为载荷加装视觉传感器（如双目相机、激光雷达），实时识别周围环境中的参照物（如地面标记、建筑物），通过视觉定位算法计算载荷的相对位置偏差，将偏差信号反馈至无人机飞控系统或载荷稳定控制单元，实现载荷的实时位置校正，提升作业精度。

五、结论与展望

（一）研究结论

1. 明确了电缆悬吊无人机有效载荷稳定性的主要影响因素，包括外部环境（阵风、湍流）、无人机本体（姿态控制精度、动力系统性能）、电缆结构（长度、材料、连接方式）与有效载荷（质量、重心、气动外形），且各因素间存在耦合作用，共同决定载荷的稳定状态；

1. 构建了包含位移、姿态、振动三个维度的稳定性评估指标体系，提出了 “数值模拟 - 实验室试验 - 现场验证” 的三级评估方法，实现了载荷稳定性的量化评估；

1. 从结构设计、控制算法、辅助装置三个层面提出优化策略，通过算例分析与现场试验验证，优化后载荷的最大摆动幅度降低 60% 以上，姿态角偏差降低 65% 以上，振动加速度均方根降低 66% 以上，显著提升了有效载荷的稳定性与作业精度。

（二）未来展望

1. 多载荷协同稳定性研究：当前研究聚焦于单一载荷的稳定性，未来可拓展至多载荷悬吊场景（如无人机同时悬吊巡检传感器与维修工具），分析多载荷间的相互干扰与耦合作用，提出多载荷协同稳定控制策略；

1. 极端环境适应性优化：针对高海拔、强台风等极端环境，进一步优化电缆材料与控制算法，提升载荷在极端环境下的稳定性，扩大电缆悬吊无人机的作业范围；

1. 智能化稳定控制：结合人工智能技术（如强化学习、深度学习），使无人机与载荷系统具备自主学习与自适应能力，能够根据实时环境与作业需求，动态调整稳定策略，实现 “感知 - 决策 - 控制” 的闭环智能化稳定控制；

1. 轻量化与集成化设计：当前稳定装置存在重量较大、结构复杂的问题，未来可研发轻量化、小型化的集成式稳定系统（如将阻尼器与控制单元集成于电缆连接点），在提升稳定性的同时，降低对无人机载荷能力的影响。

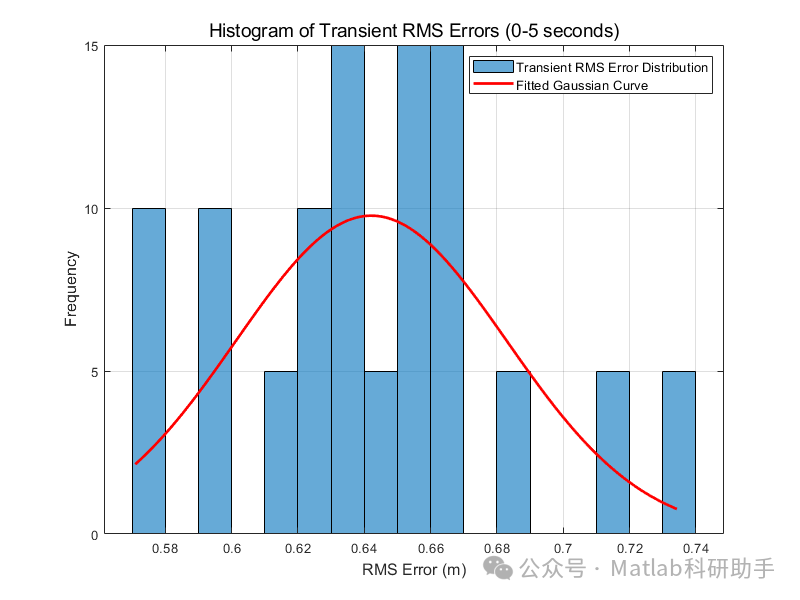

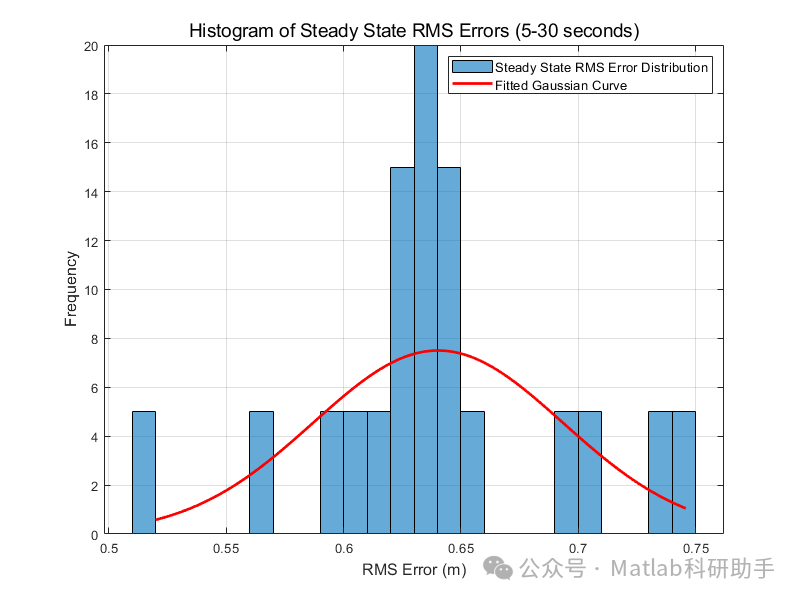

⛳️ 运行结果

🔗 参考文献

[1] 张愉,吴锁平,窦飞,等.500kV过江电缆空间工频磁场的研究[J].华东电力, 2010(6):7.DOI:CNKI:SUN:HDDL.0.2010-06-033.

[2] 张远镇,孙红艳.室内悬吊式电缆桥架安装改进探析[J].农村电工, 2023, 31(3):41-42.
