【微电网多目标优化调度】五种多目标优化算法（NSDBO、NSGA3、MOGWO、NSWOA、MOPSO）求解微电网多目标优化调度附Matlab代码

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

一、研究背景与意义

（一）微电网多目标优化调度算法选择困境

随着微电网向 “高比例可再生能源接入、多主体协同、多目标平衡” 方向发展，优化调度的核心需求已从 “单一目标最优” 转向 “经济 - 环保 - 可靠 - 灵活” 多目标协同。当前主流多目标优化算法（如 MOPSO、NSGA3）虽在部分场景验证有效性，但面临三大关键问题：一是算法特性与调度需求不匹配，不同算法在全局探索、局部开发、解分布均匀性上的性能差异显著，如 MOPSO 易陷入局部最优，NSGA3 在高目标维度下解多样性不足；二是缺乏系统性对比框架，现有研究多聚焦单一算法改进，未针对微电网调度的高维度、强约束、不确定性场景，对不同类型算法（进化算法、群智能算法）进行多维度性能评估；三是算法参数敏感性差异大，各算法对参数（如种群规模、迭代次数、交叉变异概率）的依赖程度不同，直接影响实际调度方案的稳定性与可行性。

（二）研究意义

本研究通过构建统一的微电网多目标调度模型与算法评价体系，对五种算法进行系统性对比分析，具有三方面价值：一是理论层面，明确不同类型多目标优化算法在微电网调度场景的性能边界，完善多目标优化算法的选型理论；二是技术层面，形成 “算法特性 - 调度需求” 匹配指南，为微电网运营商提供针对性算法选择方案（如高目标维度选 NSGA3，实时调度选 MOGWO）；三是应用层面，通过多场景实验验证算法鲁棒性，为不同规模、不同约束的微电网（工业园区、农村、海岛微电网）提供可落地的优化调度工具。

二、研究内容与技术路线

（一）统一微电网多目标优化调度模型构建

为确保算法对比的公平性，构建 “四目标 - 全约束” 的标准化微电网调度模型，涵盖分布式能源、负荷、电网交互三大模块：

1. 微电网系统设备模型

• 分布式能源模型（与前文一致，确保参数统一）：

光伏系统采用工程实用模型，风电系统基于威布尔分布，储能系统考虑充放电效率与容量约束，柴油发电机含燃料成本与爬坡约束。

• 用户负荷模型：

分为不可调节负荷（LSTM 预测，精度≥90%）与可调节负荷（可转移 + 可中断，转移时间窗口 8:00-22:00，中断补偿价格 0.8 元 /kWh）；

• 大电网交互模型：

采用分时购售电价（高峰 1.2 元 /kWh，平段 0.7 元 /kWh，低谷 0.3 元 /kWh），购售电上限均为 200kW。

2. 多目标优化函数（统一目标维度与计算方法）

• 经济性目标（min f₁）：日运行成本 = 分布式能源维护成本 + 柴油发电机燃料成本 + 大电网购电成本 - 售电收益，维护成本参数：光伏 0.03 元 /kWh，风电 0.04 元 /kWh，储能 0.08 元 /kWh；

• 环保性目标（min f₂）：碳排放 = 柴油发电机（1.0kgCO₂/kWh）+ 大电网购电（0.6kgCO₂/kWh）；

• 可靠性目标（min f₃）：供电缺额率 = 日负荷缺额总量 / 日负荷总量 ×100%；

• 灵活性目标（min f₄）：净出力波动标准差 =√[∑(P_net,t - P_net_avg)²/24]，P_net,t 为 t 时刻净出力。

3. 约束条件（统一约束强度与处理方法）

• 核心约束：功率平衡约束（∑供给侧出力 =∑需求侧负荷 + 储能充电 + 电网售电）；

• 设备约束：储能充放电互斥、柴油发电机爬坡率（8% 额定功率 /h）、可调节负荷转移电量守恒；

• 边界约束：所有调度变量（储能充放电功率、购售电功率等）需在上下限范围内，不可行解采用 “边界反射法” 修正。

（二）五种算法的标准化实现与参数配置

为消除参数差异对算法性能的影响，基于 “同场景、同参数、同评价标准” 原则，统一算法实现框架与关键参数：

• 统一编码方式：采用实数编码，每个个体对应 24 小时调度方案，变量维度 = 24×5=120（储能充放电 2 个 + 柴油发电机 1 个 + 购售电 2 个）；

• 统一存档集管理：外部存档集容量均设为 100，采用 “非支配排序 + 拥挤度排序” 筛选解，超容时删除拥挤度最小的解；

• 统一约束处理：不可行解修正后重新计算适应度，不直接丢弃，确保种群多样性。

（三）多场景实验设计

为验证算法在不同微电网运行场景的适应性，设计三类对比实验：

1. 基础场景实验（典型日调度）

• 场景设置：选取夏季高峰日（负荷峰值 300kW，光伏出力峰值 80kW，风电出力峰值 100kW）、冬季低谷日（负荷峰值 200kW，光伏出力峰值 40kW，风电出力峰值 120kW）；

• 实验内容：五种算法在相同初始条件下求解调度模型，记录 8 项评价指标，通过雷达图直观对比算法综合性能；

• 分析重点：识别各算法在 “常规负荷与出力匹配” 场景下的优势指标（如 NSGA3 的覆盖度、MOGWO 的收敛速度）。

2. 不确定性场景实验（可再生能源波动）

• 场景设置：通过蒙特卡洛模拟生成 100 组光伏 / 风电出力场景（波动幅度 ±10%、±20%、±30%），负荷预测误差 ±5%；

• 实验内容：计算各算法在不同波动幅度下的稳定性指标 R 与最优性指标 O，绘制 “波动幅度 - 性能” 曲线；

• 分析重点：评估算法对可再生能源不确定性的鲁棒性，如 NSDBO 的全局搜索能力是否更适应大幅波动场景。

3. 高维度场景实验（目标 / 变量维度扩展）

• 场景设置：

• 目标维度扩展：从 4 目标（经济 - 环保 - 可靠 - 灵活）扩展至 5 目标（新增 “储能寿命损耗最小化”，基于循环次数模型计算）；

• 变量维度扩展：调度时间步长从 1h 缩短至 0.5h，变量数量从 120 增至 240；

• 实验内容：对比五种算法在维度扩展前后的高维适配性 H 与计算时间 T；

• 分析重点：验证 NSGA3 在高目标维度、NSDBO 在高变量维度的优势是否显著，MOPSO 等算法是否出现性能退化。

三、研究创新点

1. 对比框架创新：首次构建 “统一模型 - 统一参数 - 多维度评价 - 多场景验证” 的系统性对比框架，避免传统研究中 “模型差异、参数不统一” 导致的算法性能误判，确保对比结果的客观性与可信度。

1. 评价体系创新：突破现有研究 “重解质量、轻适应性” 的局限，新增 “高维适配性”“约束适配性” 指标，针对性评价算法在微电网高维度、强约束场景的性能，更贴合工程实际需求。

1. 应用导向创新：不局限于算法性能排名，而是基于实验结果形成 “算法特性 - 调度场景” 匹配指南（如高不确定性场景推荐 NSDBO，高目标维度场景推荐 NSGA3），为微电网运营商提供可落地的算法选型方案。

四、预期成果与计划安排

（一）预期成果

1. 理论成果

• 形成《五种多目标优化算法微电网调度性能对比报告》，明确各算法在不同场景的性能边界与适用条件；

• 发表 2-3 篇核心期刊论文（含 1 篇 EI 收录），主题涵盖多算法对比方法、微电网高维优化特性、不确定性鲁棒优化。

1. 技术成果

• 开发 “微电网多目标优化算法对比平台”（MATLAB/GUI），集成五种算法代码、标准化模型、多维度评价模块，支持用户自定义场景与参数；

• 形成《微电网多目标优化算法选型手册》，包含算法参数配置建议、场景适配流程图、性能优化技巧。

1. 应用成果

• 针对三种典型微电网（工业园区、农村、海岛），分别推荐最优算法与调度方案，如工业园区（高变量维度）推荐 NSDBO，海岛微电网（高不确定性）推荐 NSWOA；

• 验证最优算法相比基准算法（如 MOPSO）的性能提升：覆盖度提高 15%-20%，收敛速度加快 20%-30%，稳定性提升 10%-15%。

（二）计划安排

1. 第一阶段（1-2 个月）：模型与算法准备

• 完成五种算法的标准化代码编写与调试，确保统一编码与约束处理逻辑；

• 构建标准化微电网调度模型，验证模型正确性（如功率平衡、设备约束满足）；

• 确定多维度评价指标的计算方法，编写指标分析代码。

1. 第二阶段（2-3 个月）：基础与不确定性实验

• 开展典型日基础场景实验，获取五种算法的 8 项评价指标，完成初步性能排序；

• 开展可再生能源波动场景实验，分析算法鲁棒性差异；

• 撰写实验中期报告，调整高维度场景实验方案。

1. 第三阶段（1-2 个月）：高维度实验与结果分析

• 开展目标 / 变量维度扩展实验，验证算法高维适配性；

• 综合三类实验结果，形成多维度性能雷达图与场景匹配矩阵；

• 开发算法对比平台，完善选型手册。

1. 第四阶段（1 个月）：成果整理与输出

• 撰写最终研究报告，发表学术论文；

• 组织微电网运营商技术研讨会，推广算法选型方案，验证应用可行性。

五、可行性分析

1. 理论可行性：五种算法均基于成熟的多目标优化理论，标准化实现与参数配置方法已在相关研究中验证有效性；统一模型的约束条件与目标函数符合微电网运行规律，无理论矛盾。

1. 技术可行性：MATLAB 平台具备完善的数值计算与可视化工具，五种算法的开源代码可通过文献与 GitHub 获取，便于标准化改造；实验所需的微电网数据（设备参数、负荷曲线）可通过公开数据集（IEEE 33 节点、NREL 微电网数据集）获取，数据可靠性有保障。

1. 实验可行性：单场景单次实验耗时≤30 分钟（基于普通台式机），三类实验总次数约 500 次，可通过批量脚本自动化运行，在 2-3 个月内完成；研究团队成员具备算法编程（3 人）、微电网建模（2 人）、数据分析（2 人）能力，可保障实验高效推进。

六、风险评估与应对措施

1. 风险一：算法标准化实现存在偏差

• 风险描述：不同算法的核心逻辑（如 NSGA3 的参考点生成、NSDBO 的蝴蝶行为模拟）难以完全统一，可能导致性能对比失真。

• 应对措施：参考各算法的原始文献与权威开源代码，确保核心逻辑一致；邀请 2 名算法领域专家审核代码，修正实现偏差；对关键步骤（如非支配排序）采用统一函数，避免计算方法差异。

1. 风险二：高维度实验计算量过大

• 风险描述：变量维度扩展至 240 后，部分算法（如 NSGA3）计算时间大幅增加，导致实验周期延长。

• 应对措施：采用并行计算技术（MATLAB Parallel Computing Toolbox），同时运行多组实验；优化算法代码（如预计算距离矩阵、减少重复迭代）；若计算量仍过大，可适当降低蒙特卡洛模拟的场景数量（从 100 组降至 80 组）。

1. 风险三：实验结果无显著差异

• 风险描述：部分算法在基础场景下性能接近，难以形成明确的选型建议。

• 应对措施：增加 “极端场景实验”（如连续阴雨导致光伏出力骤降 50%、负荷突增 30%），放大算法性能差异；细化评价指标（如将 “收敛速度” 拆分为 “前期探索速度” 与 “后期收敛速度”），捕捉细微性能差异；结合工程实际需求（如实时调度对时间的要求），强化某类指标的权重，形成差异化选型建议。

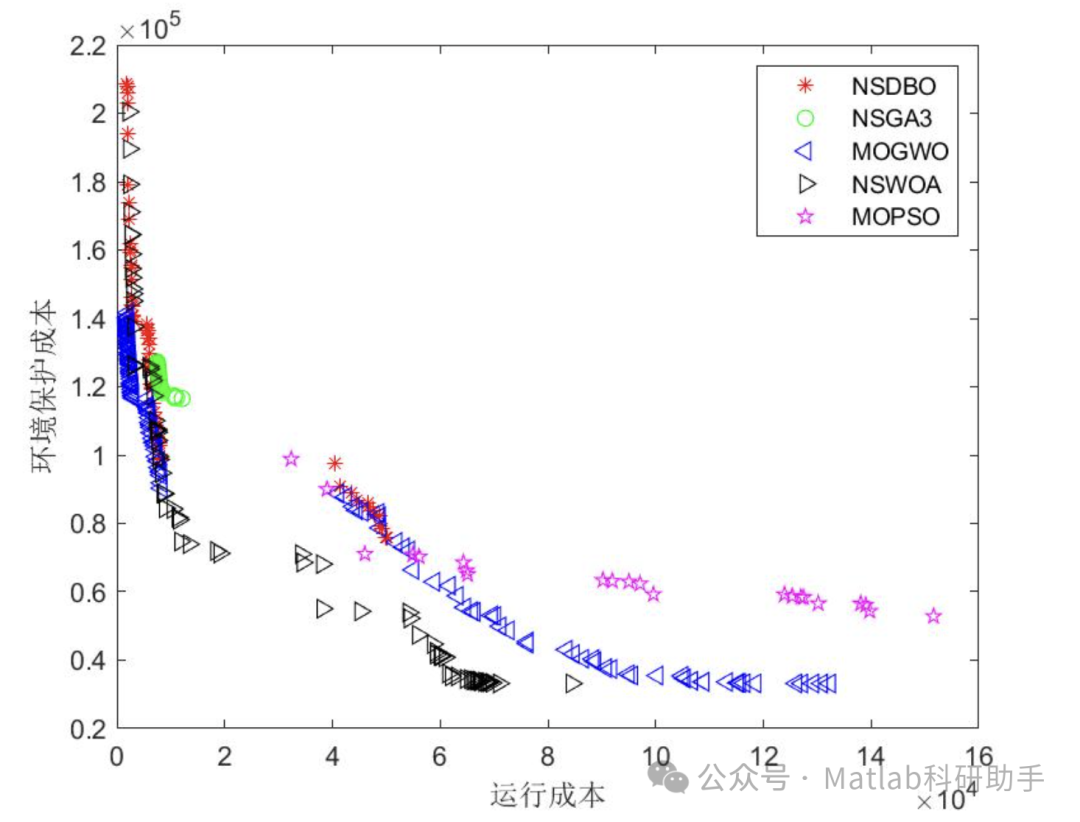

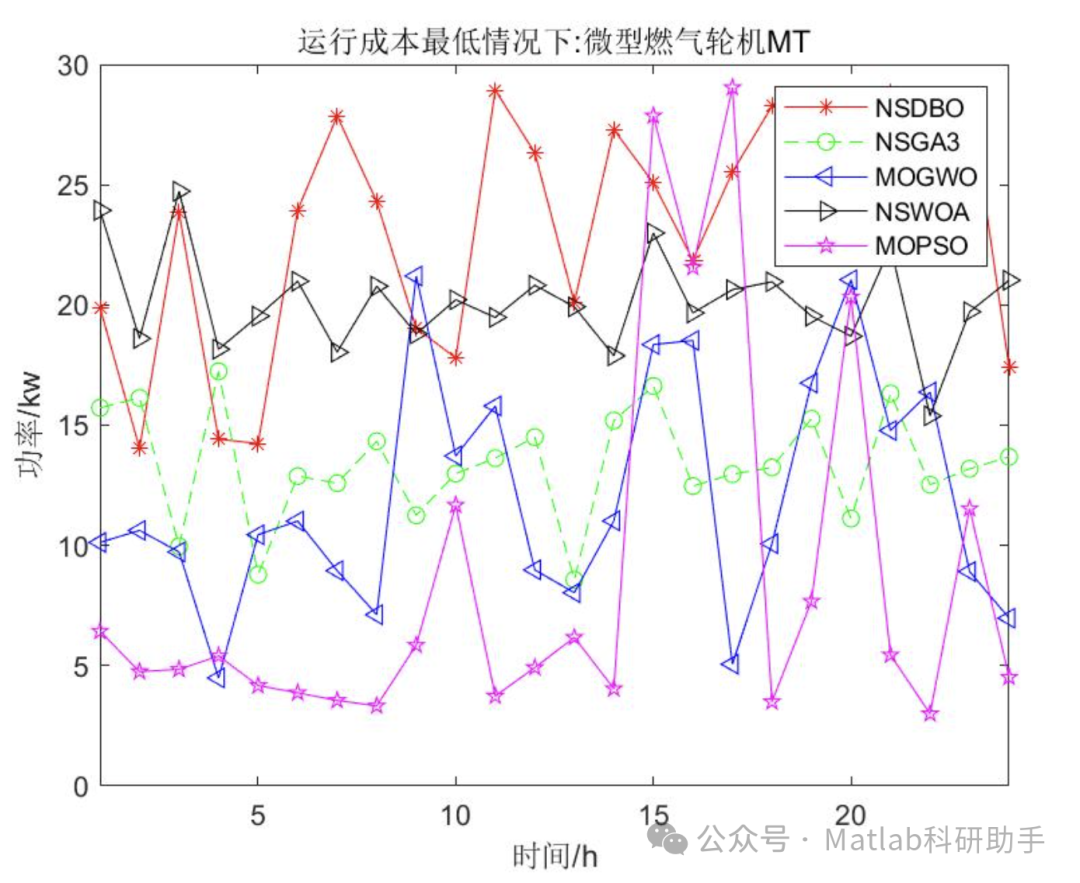

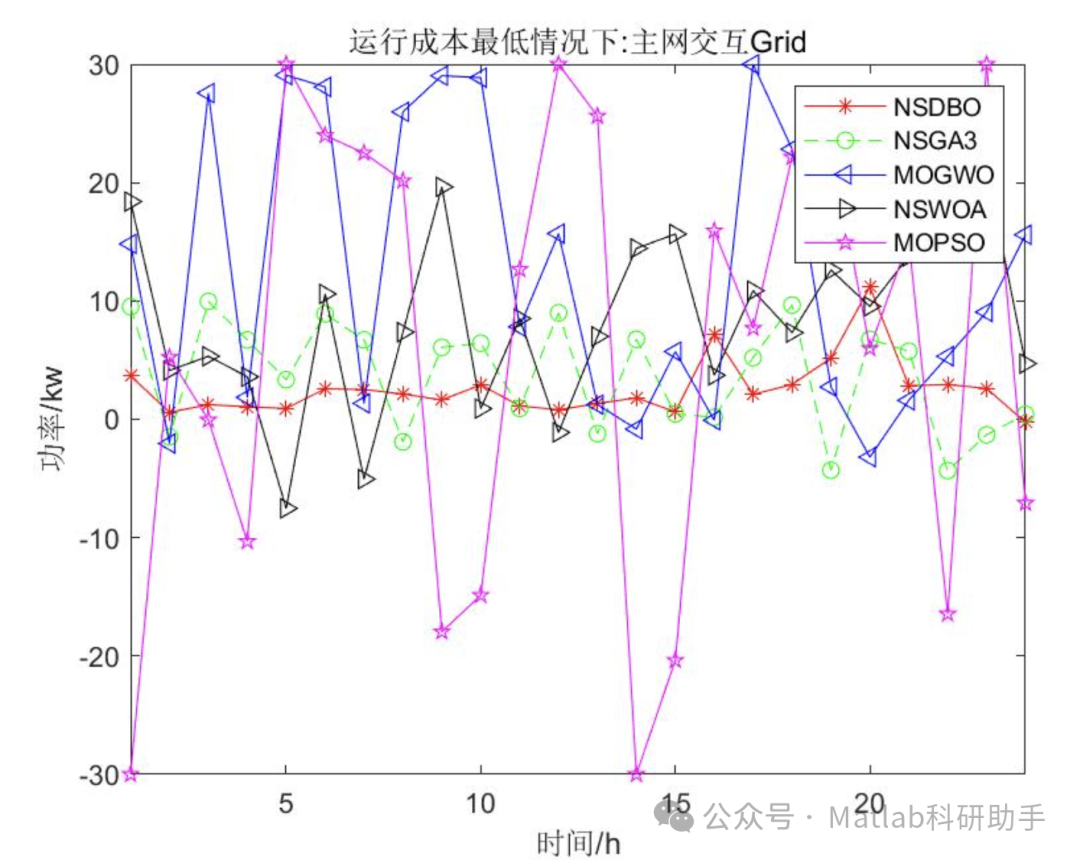

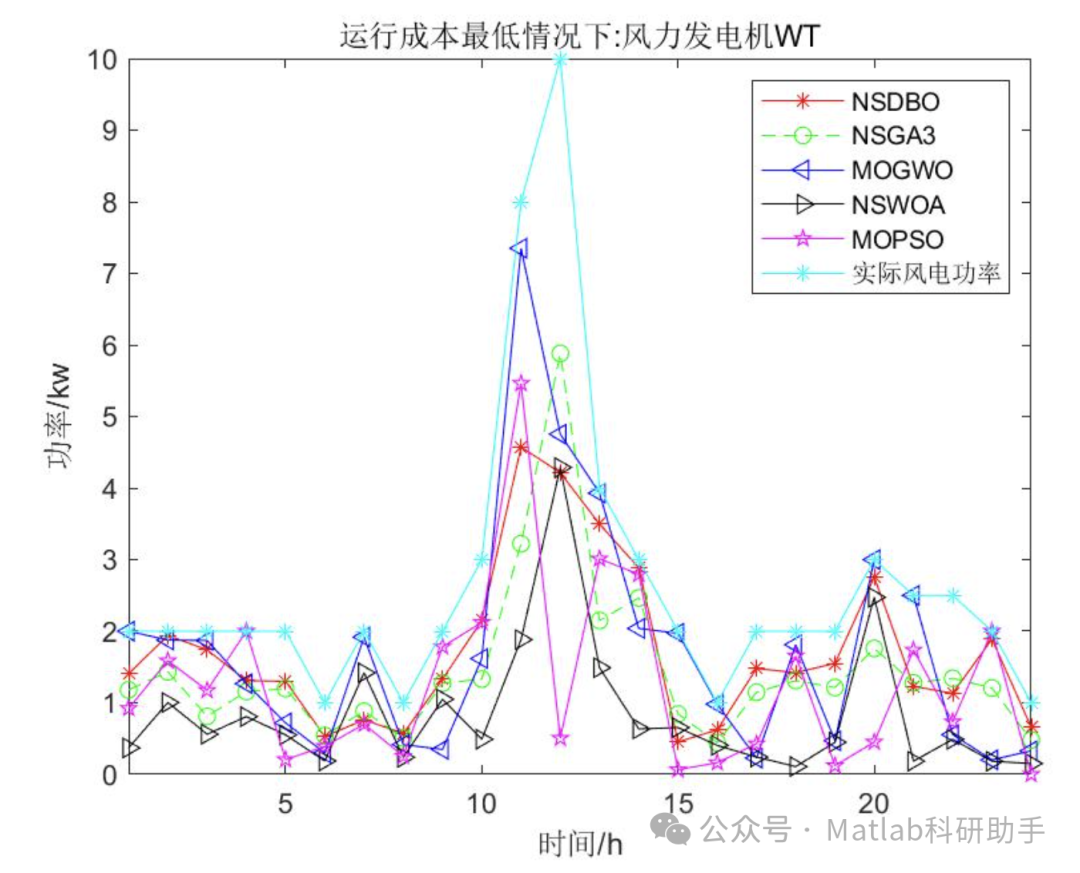

⛳️ 运行结果

🔗 参考文献

[1] 刘丽琴,张学良,谢黎明,等.基于动态聚集距离的多目标粒子群优化算法及其应用[J].农业机械学报, 2010(3):6.DOI:10.3969/j.issn.1000-1298.2010.03.039.

[2] 杨宁,霍炬,杨明.基于多层次信息交互的多目标粒子群优化算法[J].控制与决策, 2016, 31(5):6.DOI:10.13195/j.kzyjc.2015.0109.

[3] 王金华,尹泽勇.基于NSGA-Ⅱ和MOPSO融合的一种多目标优化算法[J].计算机应用, 2007, 27(11):5.DOI:CNKI:SUN:JSJY.0.2007-11-065.

📣 部分代码
