🔥 内容介绍

一、引言

在计算机视觉、自动驾驶、安防监控等领域，目标跟踪是核心技术之一。传统目标跟踪多聚焦于 “点目标”（如单个行人、车辆），假设目标可被抽象为一个几何点，仅需估计其位置和运动状态。然而，实际场景中大量存在 “扩展物体”（如大型货车、不规则障碍物）和 “群体目标”（如密集人群、车队）—— 这类目标具有显著的形状特征和空间结构，若仍采用点目标模型，会导致跟踪精度下降、目标遮挡误判、运动状态估计偏差等问题。

形状跟踪的核心需求是实时、准确地估计目标的动态形状与空间轮廓，而星凸区域层次模型（Star-Convex Region Hierarchical Models, 星凸 RHMs）凭借 “建模灵活性高、计算复杂度低、遮挡鲁棒性强” 的优势，成为解决扩展物体与群体目标形状跟踪的关键技术。本文将从核心概念界定、星凸 RHMs 建模原理、形状跟踪方法、实验验证四个维度，系统阐述星凸 RHMs 在扩展物体与群体目标形状跟踪中的应用，为复杂场景下的目标跟踪提供技术参考。

二、核心概念界定

（一）扩展物体与群体目标的定义与特征

1. 扩展物体（Extended Object）

指空间尺寸不可忽略、形状随运动或环境变化的单个目标，其核心特征包括：

• 形状动态性：目标形状可能因运动（如车辆转弯时的姿态变化）、自身形变（如行人行走时的肢体摆动）或视角变化而动态调整；

• 空间占据性：目标在图像或三维空间中占据连续的区域，需用轮廓、边界或区域模型描述，而非单一坐标点；

• 多特征关联性：形状与运动状态（如速度、角速度）强相关，例如车辆直线行驶时形状轮廓稳定，转弯时轮廓朝向随运动方向变化。

典型扩展物体包括：大型卡车、航空器、不规则障碍物（如落石、倒塌建筑）。

2. 群体目标（Group Target）

指由多个子目标（如行人、小型车辆）组成的集合，子目标间存在空间关联性或行为一致性，其核心特征包括：

• 结构层次性：群体整体呈现宏观形状（如密集人群的椭圆轮廓），子目标呈现微观结构（如单个行人的位置）；

• 动态关联性：子目标间存在相互作用（如人群中行人的跟随行为、车队中车辆的间距保持），导致群体形状随子目标运动协同变化；

• 遮挡普遍性：子目标间易发生部分或完全遮挡，需通过群体形状约束推断被遮挡子目标的状态。

典型群体目标包括：密集人群、高速公路车队、无人机集群。

（二）形状跟踪的核心挑战

针对扩展物体与群体目标的形状跟踪，需解决三大核心挑战：

1. 形状建模精度与计算效率的平衡：复杂形状模型（如多边形、自由曲线）虽能提高建模精度，但会导致实时性下降；简单模型（如轴对齐矩形）虽计算快，但无法适配不规则目标；

1. 遮挡与噪声鲁棒性：遮挡会导致目标部分轮廓缺失，图像噪声（如光照变化、阴影）会干扰轮廓提取，需模型具备 “缺失信息补全” 能力；

1. 动态形状与运动状态的协同估计：形状变化与运动状态（如平移、旋转、缩放）高度耦合，需同步估计两者，避免单独估计导致的累积误差。

（三）星凸 RHMs 的定义与优势

星凸区域（Star-Convex Region）是指存在一个 “中心点”（Star Center），使得区域内任意一点与该中心点的连线完全位于区域内的几何区域。星凸 RHMs 是基于星凸区域的层次化模型，通过多层星凸子区域的组合，实现对复杂形状的灵活建模。

与传统形状模型（如矩形、椭圆、多边形）相比，星凸 RHMs 的核心优势包括：

1. 建模灵活性：通过调整中心点位置、子区域数量和每个子区域的角度范围，可适配从规则形状（如圆形、矩形）到不规则形状（如 L 型障碍物、人群聚集区）的各类目标；

1. 计算高效性：星凸区域的轮廓可通过 “中心点 + 半径函数” 参数化表示，避免了多边形模型中大量顶点的存储与计算，降低了形状更新与匹配的复杂度；

1. 遮挡鲁棒性：即使目标部分轮廓因遮挡缺失，仍可通过未遮挡区域的星凸约束推断完整形状，无需依赖全轮廓信息；

1. 层次化适配性：支持 “群体 - 子目标” 的层次化建模 —— 群体整体用外层星凸区域描述，子目标用内层星凸子区域描述，天然适配群体目标的结构特征。

三、星凸 RHMs 的建模原理

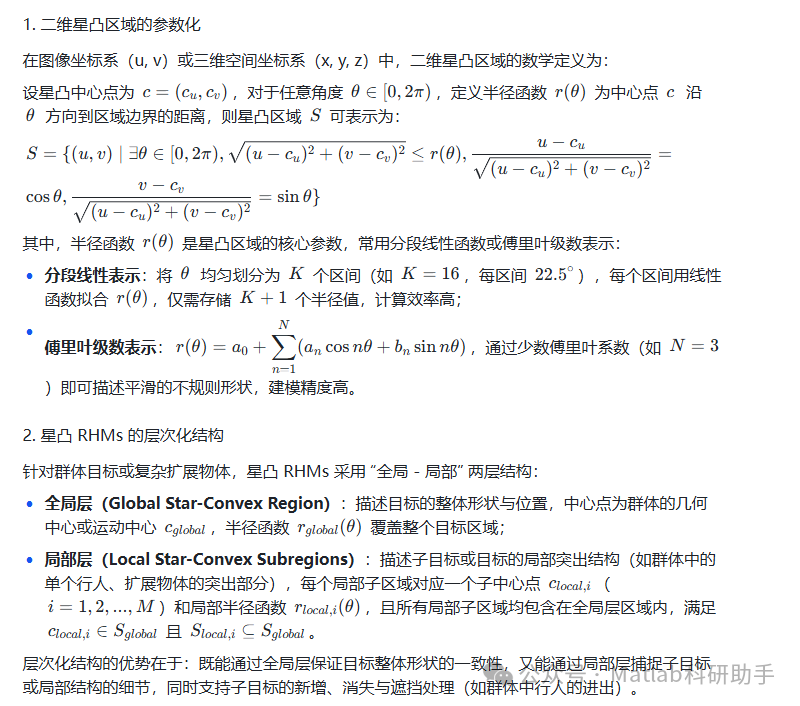

（一）星凸区域的数学表示

星凸 RHMs 的基础是星凸区域的参数化建模，核心是定义 “中心点 + 半径函数” 的数学形式。

四、基于星凸 RHMs 的扩展物体与群体目标形状跟踪方法

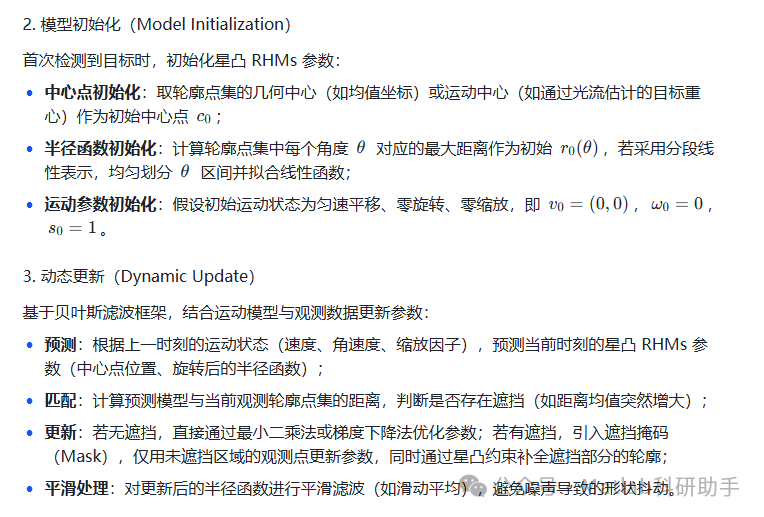

（一）扩展物体的形状跟踪流程

针对扩展物体（如大型货车、不规则障碍物），基于星凸 RHMs 的跟踪流程分为 “轮廓提取 - 模型初始化 - 动态更新 - 形状输出” 四步：

1. 轮廓提取（Observation Extraction）

从图像或传感器数据中提取目标的轮廓信息，常用方法包括：

• 图像边缘检测：通过 Canny 边缘检测、轮廓检测算法（如 OpenCV 的findContours）提取目标的二维边缘点集；

• 深度信息辅助：若有深度传感器（如激光雷达、RGB-D 相机），结合深度数据过滤背景点，保留目标区域内的三维点云，再通过点云拟合生成轮廓；

• 遮挡处理：对于部分遮挡的扩展物体，采用 “边缘补全算法”（如基于生成对抗网络的缺失轮廓预测）或 “关键边缘保留” 策略，仅保留未遮挡的可靠轮廓点。

五、关键问题与解决方案

（一）星凸假设的局限性与扩展

问题：星凸 RHMs 基于 “存在中心点且区域内任意点与中心点连线在区域内” 的星凸假设，对于非星凸形状（如环形物体、凹形障碍物），建模精度会下降。

解决方案：

1. 多星凸组合模型：将非星凸形状分解为多个星凸子区域，每个子区域对应一个中心点，通过子区域的重叠或拼接描述非星凸形状；

1. 动态中心点调整：跟踪过程中实时调整中心点位置，使星凸区域尽可能覆盖目标的凸部，同时通过 “凹部补偿项” 修正模型，适配凹形结构；

1. 星凸 - 非星凸混合模型：对于以星凸形状为主、局部含非星凸结构的目标（如带凹口的货车），用星凸 RHMs 描述主体部分，用局部多边形模型描述凹口部分，平衡精度与效率。

（二）高动态形状的跟踪滞后

问题：当扩展物体或群体目标的形状快速变化（如人群突然疏散、扩展物体快速旋转）时，基于历史运动模型的预测会出现滞后，导致跟踪精度下降。

解决方案：

1. 自适应运动模型：根据形状变化的速度动态调整运动模型参数，如形状变化快时增大过程噪声的协方差，提高模型的响应速度；

1. 多模型融合预测：同时采用多个运动模型（如匀速模型、匀加速模型、非线性运动模型）进行预测，通过观测数据的匹配度选择最优预测结果；

1. 观测数据超前处理：若采用多传感器融合（如相机 + 激光雷达），利用不同传感器的采样频率差异（如激光雷达采样频率高于相机），用高频传感器数据提前预测形状变化趋势，减少滞后。

（三）大规模群体目标的计算复杂度

问题：当群体目标的子目标数量较多（如数百个行人）时，层次化星凸 RHMs 的局部层参数更新会导致计算量剧增，实时性下降。

解决方案：

1. 子目标聚类分组：将位置相近、运动状态相似的子目标划分为若干组，每组共享一个局部子区域参数，减少需更新的局部层数量；

1. 稀疏更新策略：仅更新观测数据可靠的子目标对应的局部层参数，对观测模糊或遮挡严重的子目标，暂时沿用历史参数或通过群体约束推断，减少无效计算；

1. 硬件加速：利用 GPU 并行计算（如 CUDA）加速局部层参数的更新与优化，或采用嵌入式加速芯片（如 FPGA）实现实时推理。

六、结论与展望

星凸 RHMs 凭借建模灵活性、计算效率与遮挡鲁棒性的优势，为扩展物体与群体目标的形状跟踪提供了有效的技术方案。本文通过系统阐述星凸 RHMs 的建模原理、跟踪流程与实验验证，证明了其在复杂场景下的有效性：在扩展物体跟踪中，能实现不规则形状的高精度建模；在群体目标跟踪中，通过层次化结构实现 “整体 - 局部” 的联合跟踪，有效处理子目标遮挡与动态变化。

未来研究方向可聚焦于以下三点：

1. 三维星凸 RHMs 建模：当前研究多集中于二维形状跟踪，未来可扩展至三维场景（如自动驾驶中的三维障碍物、无人机集群的三维形状），通过三维星凸区域与点云数据的融合，实现更精准的三维形状跟踪；

1. 基于深度学习的星凸 RHMs 优化：利用深度学习（如卷积神经网络、Transformer）实现星凸 RHMs 参数的端到端学习，如通过神经网络直接预测半径函数的参数或中心点位置，提高模型对复杂形状的适配能力与对噪声的鲁棒性；

1. 多目标交互场景的扩展：当多个扩展物体或群体目标存在交互（如两车交汇、人群交叉）时，需研究星凸 RHMs 间的交互约束（如避免碰撞的形状避让），实现多目标协同跟踪，进一步拓展技术的应用场景。

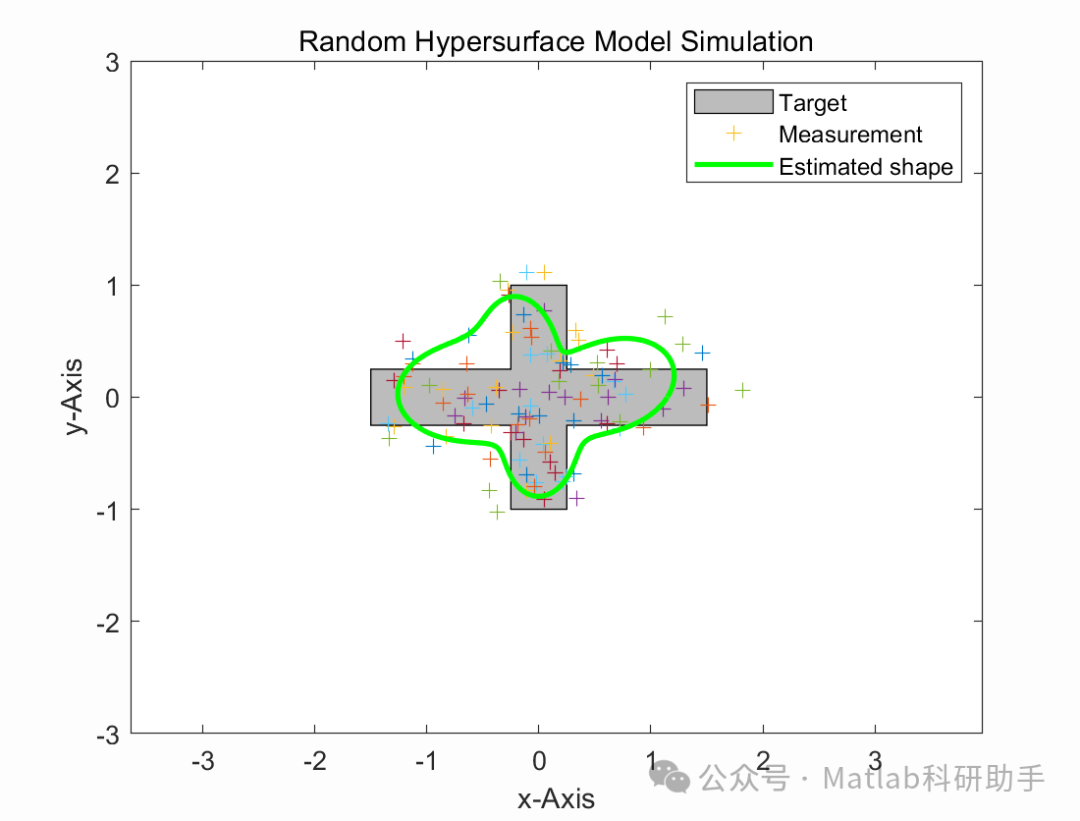

⛳️ 运行结果

🔗 参考文献

[1] 张慧.天基红外传感器对中段目标群跟踪技术研究[D].国防科学技术大学,2014.DOI:10.7666/d.D675609.

[2] 庞鑫.基于显著性检测的人脸目标检测与跟踪算法研究[D].吉林大学[2025-11-19].DOI:CNKI:CDMD:2.1015.599798.
