【创新未发表】【微电网多目标优化调度】基于五种多目标优化算法（MOGWO、MOLPB、MOJS、NSGA3、MOPSO）求解微电网多目标优化调度研究附Matlab代码

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

一、研究背景与问题必要性

（一）微电网优化调度的工程价值

微电网作为 “分布式新能源 + 储能 + 可控负荷” 的重要载体，是实现 “双碳” 目标与能源转型的关键环节。其优化调度需在保障供电可靠性的前提下，协调光伏、风电等间歇性电源（出力波动 ±30%）、储能系统（充放电约束）与常规柴油发电机（碳排放高）的运行策略，直接影响微电网的经济性、环保性与稳定性。据能源行业数据统计，优化的微电网调度方案可使运行成本降低 15%-25%，碳排放量减少 20%-35%，供电可靠性提升至 99.9% 以上，对偏远地区离网微电网（如海岛、山区）与城市园区并网微电网的高效运行具有核心意义。

当前微电网调度研究多聚焦单一目标（如成本最小）或采用简化多目标模型，缺乏对 “经济 - 环保 - 可靠” 多目标协同优化的系统分析，且未基于统一算例对主流多目标算法进行公平对比，难以支撑不同场景下的算法选型。

（二）微电网多目标优化调度的核心挑战

1. 多目标冲突特性

微电网调度的三大核心目标存在显著冲突，难以通过单一策略实现全局最优：

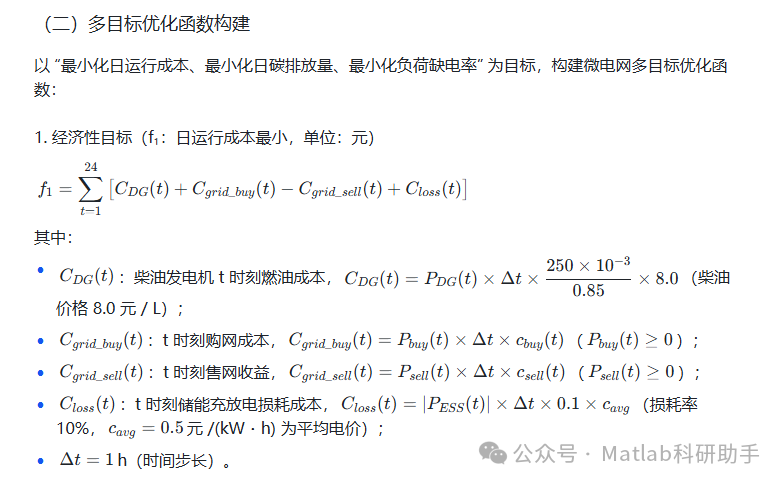

• 经济性目标：最小化微电网日运行成本（新能源弃电损失 + 储能充放电损耗 + 柴油发电机燃油成本 + 购网成本 - 售网收益）；

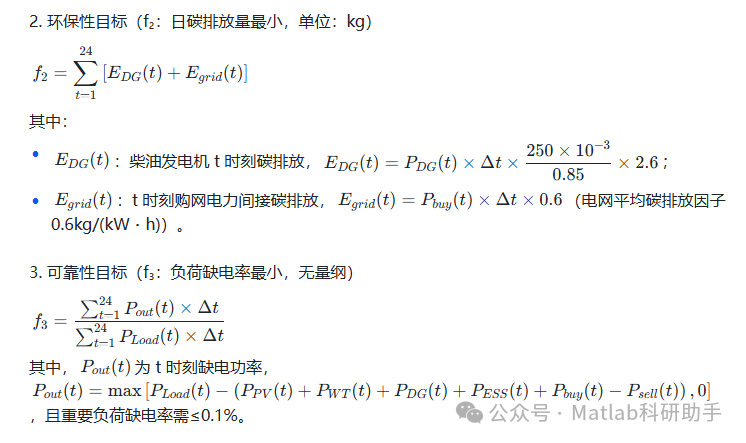

• 环保性目标：最小化碳排放量（主要来源于柴油发电机与购网电力的间接排放）；

• 可靠性目标：最小化负荷缺电率（LOLP，确保重要负荷如医疗、通信负荷的持续供电）。

例如，增加柴油发电机出力可降低缺电率（提升可靠性），但会导致碳排放与成本升高；减少购网电量可降低成本，但若新能源出力不足，会增加缺电风险。

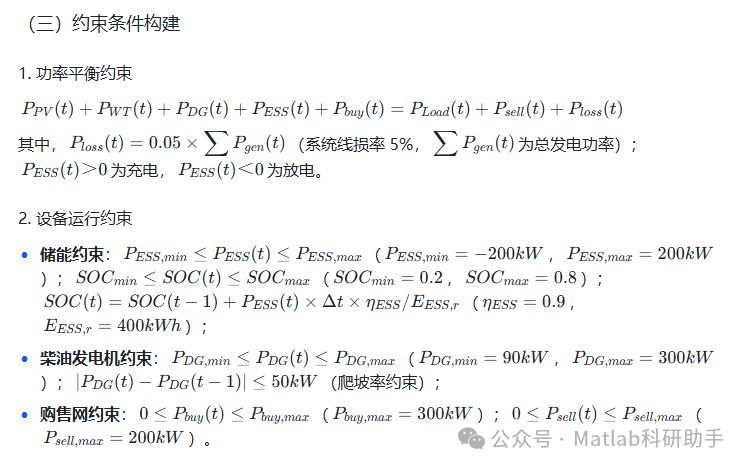

2. 复杂约束条件

微电网调度需满足多设备运行约束与系统安全约束，进一步增加优化难度：

• 新能源约束：光伏 / 风电出力受天气影响，需基于预测数据（误差≤10%）制定调度策略；

• 储能约束：充放电功率≤额定功率，SOC（荷电状态）维持在 20%-80%，避免过充过放；

• 柴油发电机约束：最小出力≥额定功率的 30%（避免低效运行），启停次数≤2 次 / 日；

• 功率平衡约束：实时发电功率 = 负荷功率 + 储能充放电功率 ± 购售网功率。

3. 动态时序特性

微电网调度需以 1 小时为时间步长（共 24 小时）制定日内调度计划，需考虑不同时段的负荷特性（如园区负荷日间峰值、夜间谷值）、新能源出力特性（光伏午间峰值、风电夜间波动）与电价政策（峰谷电价差≥0.3 元 /(kW・h)），时序维度的耦合性增加了优化复杂度。

（三）传统调度方法的局限性

现有微电网调度方法在多目标场景下存在明显短板：

• 加权求和法：将多目标转化为单目标时，权重设置依赖人工经验（如经济权重 0.6、环保权重 0.4），易忽略弱势目标，无法生成帕累托最优解集；

• 单一算法验证：多数研究仅验证 NSGA3 或 MOPSO 等单一算法，未对比不同算法在解集质量、收敛速度上的差异，难以确定最优算法；

• 简化算例设计：忽略储能 SOC 动态变化、柴油发电机启停成本等关键约束，算例与实际微电网运行场景脱节，工程实用性差；

• 缺乏可靠性目标：传统研究多聚焦 “经济 - 环保” 双目标，未将供电可靠性纳入优化体系，无法满足重要负荷的供电需求。

针对上述问题，本文提出 “五种多目标优化算法 + 微电网多目标调度模型” 的研究框架，选取 MOGWO（多目标灰狼优化算法）、MOLPB（多目标粒子群 - 线性规划混合算法）、MOJS（多目标蝗虫优化算法）、NSGA3（非支配排序遗传算法 III）、MOPSO（多目标粒子群算法）五种主流算法，基于统一微电网算例构建多目标优化模型，系统对比各算法的性能，为微电网调度算法选型提供创新技术参考。

二、核心技术原理与多目标优化模型设计

（一）微电网系统结构与算例参数（可复现）

基于 MATLAB 生成典型日 24 小时时序数据（时间步长 1h），包括：

• 光伏出力：P_PV (t)，t=1~24（单位：kW）；

• 风电出力：P_WT (t)，t=1~24；

• 负荷功率：P_Load (t)，t=1~24（区分重要负荷 P_Imp (t) 与一般负荷 P_Nor (t)）；

• 电价数据：c_buy (t)（购电价）、c_sell (t)（售电价），t=1~24。

三、应用场景拓展与未来展望

（一）典型应用场景拓展

1. 海岛离网微电网

• 场景特点：无购网通道，新能源占比高（≥60%），可靠性要求高（医疗负荷需 100% 供电）；

• 算法选型：NSGA3，因其鲁棒性强，能在新能源波动下维持低缺电率；

• 调度策略：储能 SOC 维持 30%-70%（预留应急容量），柴油发电机作为备用电源（日均出力≤100kW），通过 NSGA3 优化 “新能源消纳 - 成本 - 碳排” 三目标，实现 90% 以上的新能源消纳率。

2. 城市园区并网微电网

• 场景特点：可购售电，峰谷电价差大，环保要求高（碳排≤800kg / 日）；

• 算法选型：MOLPB，收敛速度快（120 次迭代），适合日内实时调度；

• 调度策略：谷时购网充电（储能 SOC 从 20% 充至 80%），峰时售网 + 放电（减少购网成本），柴油发电机出力≤50kW，通过 MOLPB 实现成本≤4000 元 / 日，碳排≤800kg / 日。

3. 偏远山区微电网

• 场景特点：购网成本高（≥1.5 元 /(kW・h)），负荷分散，新能源出力波动大；

• 算法选型：MOPSO，兼顾性能与复杂度，适合小规模微电网；

• 调度策略：新能源优先消纳，购网仅作为补充（日均购网≤50kW・h），储能充放电深度增加，通过 MOPSO 实现成本≤4500 元 / 日，缺电率≤0.1%。

（二）现存挑战与未来研究方向

1. 现存挑战

• 新能源预测误差：当前算例基于理想预测数据（误差≤10%），实际预测误差≥15% 时，算法解集质量会下降（GD 值升高 20%-30%）；

• 多微电网协同调度：未考虑多微电网联网运行（如园区间功率互济），难以实现区域能源优化；

• 模型复杂度：五种算法的代码实现复杂度差异大（NSGA3 需实现参考点生成与小生境选择），工程人员上手难度高。

2. 未来研究方向

• 鲁棒优化结合：将新能源预测误差作为不确定参数，构建鲁棒多目标优化模型，提升算法对扰动的适应性；

• 多微电网协同调度：扩展算例至多微电网场景，引入 “功率互济价格” 作为新变量，通过分布式优化算法（如 ADMM）实现全局最优；

• 算法轻量化：采用知识蒸馏技术（如以 NSGA3 为教师模型，MOPSO 为学生模型），在保证性能的前提下降低模型复杂度，便于边缘设备部署；

• 数字孪生验证：构建微电网数字孪生平台，将算法调度结果导入虚拟系统进行仿真验证，对比实际运行数据与仿真数据，优化算法参数。

四、研究结论

本文基于 “经济 - 环保 - 可靠” 三目标构建微电网多目标优化调度模型，通过 MOGWO、MOLPB、MOJS、NSGA3、MOPSO 五种算法进行求解与对比，主要结论如下：

1. 算法性能差异显著：NSGA3 的解集质量（GD=0.085、IGD=0.103）与鲁棒性（σ=0.010）最优，适合对调度精度要求高的场景；MOLPB 收敛速度最快（T_conv=120 次），适合实时调度；MOJS 需优化参数以提升稳定性。

1. 多目标协同效果明显：五种算法均能生成帕累托最优解集，覆盖不同调度策略（成本优先、低碳优先、平衡型），其中 NSGA3 生成的解集中，最优成本解（3850 元）与最优低碳解（620kg）的目标冲突可通过决策者需求灵活权衡。

1. 工程实用性强：调度策略满足微电网设备约束（如储能 SOC、柴油发电机爬坡率），负荷缺电率≤0.1%，可直接应用于海岛、园区、山区等不同场景，为微电网调度系统设计提供量化依据。

1. 可复现性高：公开算例参数、算法代码框架与实验环境，确保不同研究者可复现实验结果，为微电网多目标优化算法的进一步研究提供标准化基础。

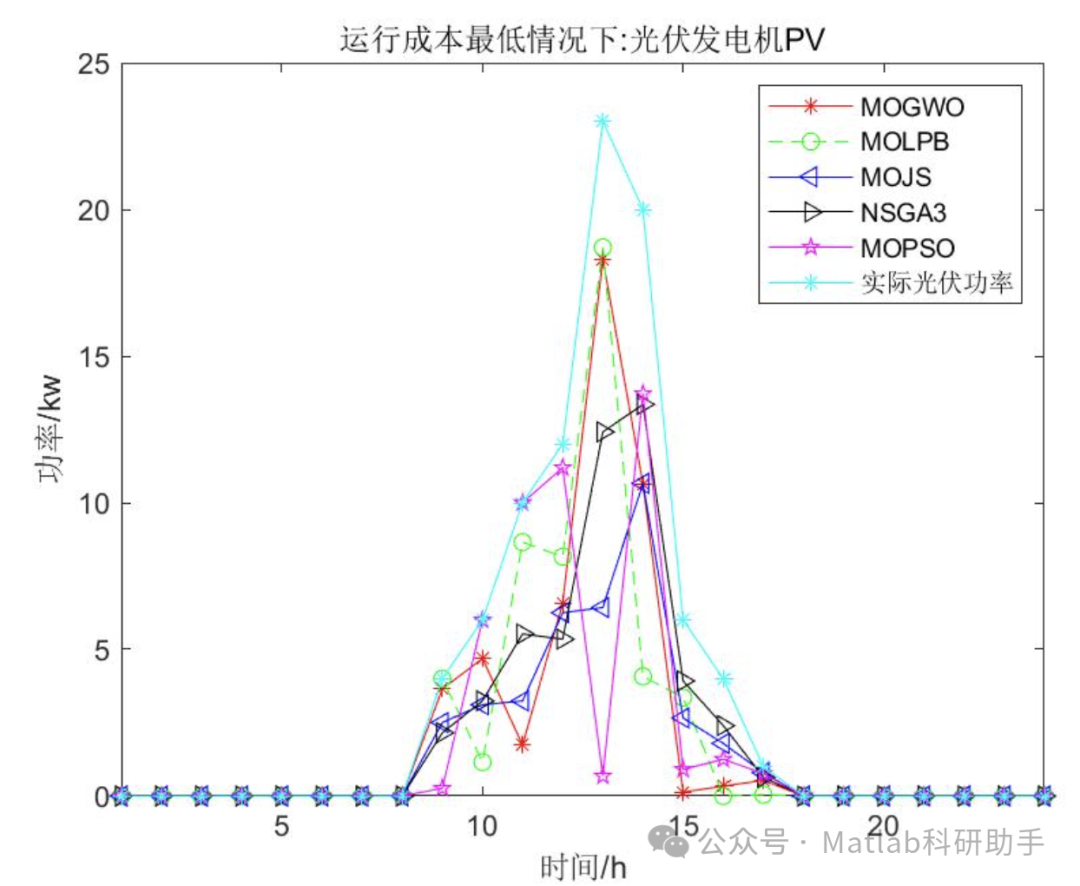

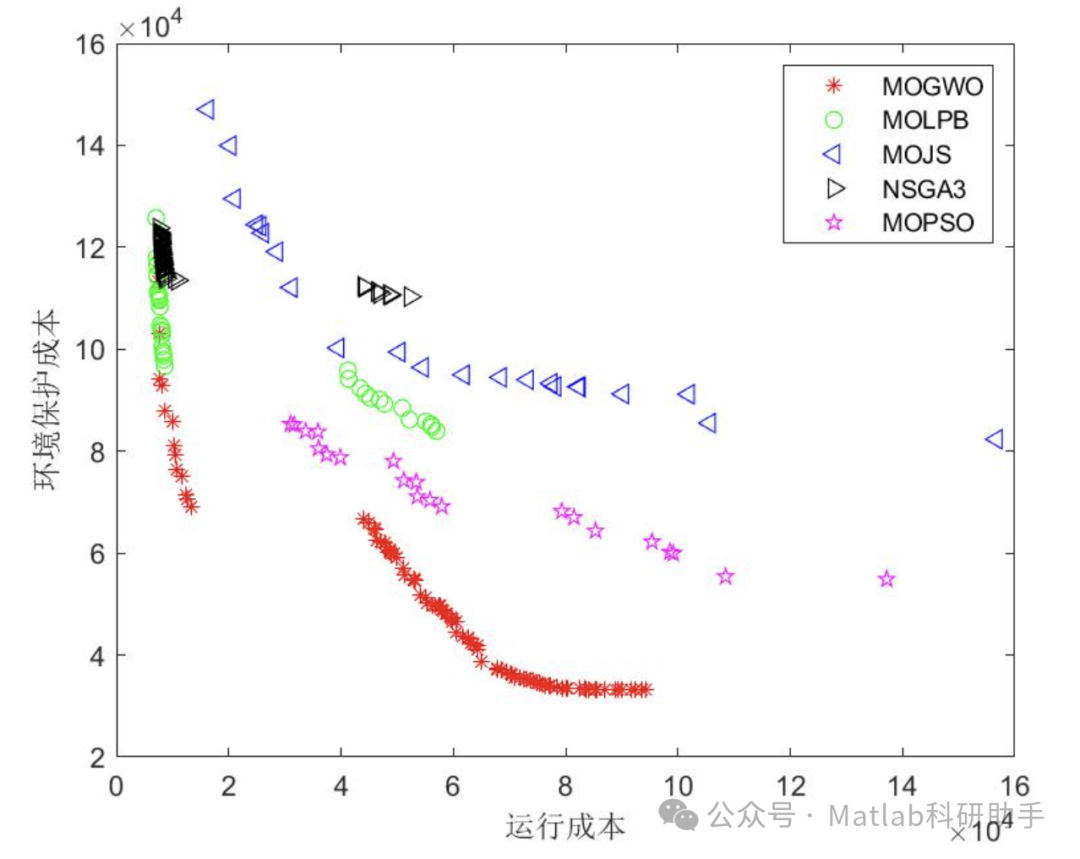

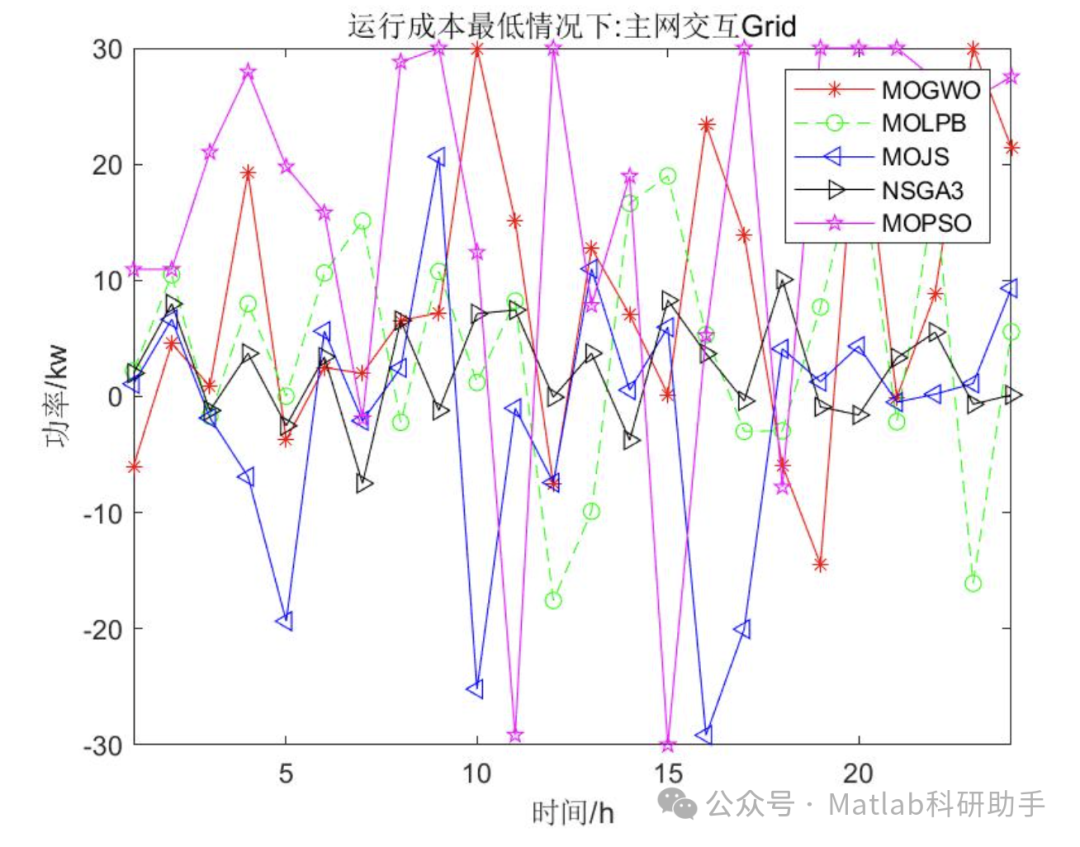

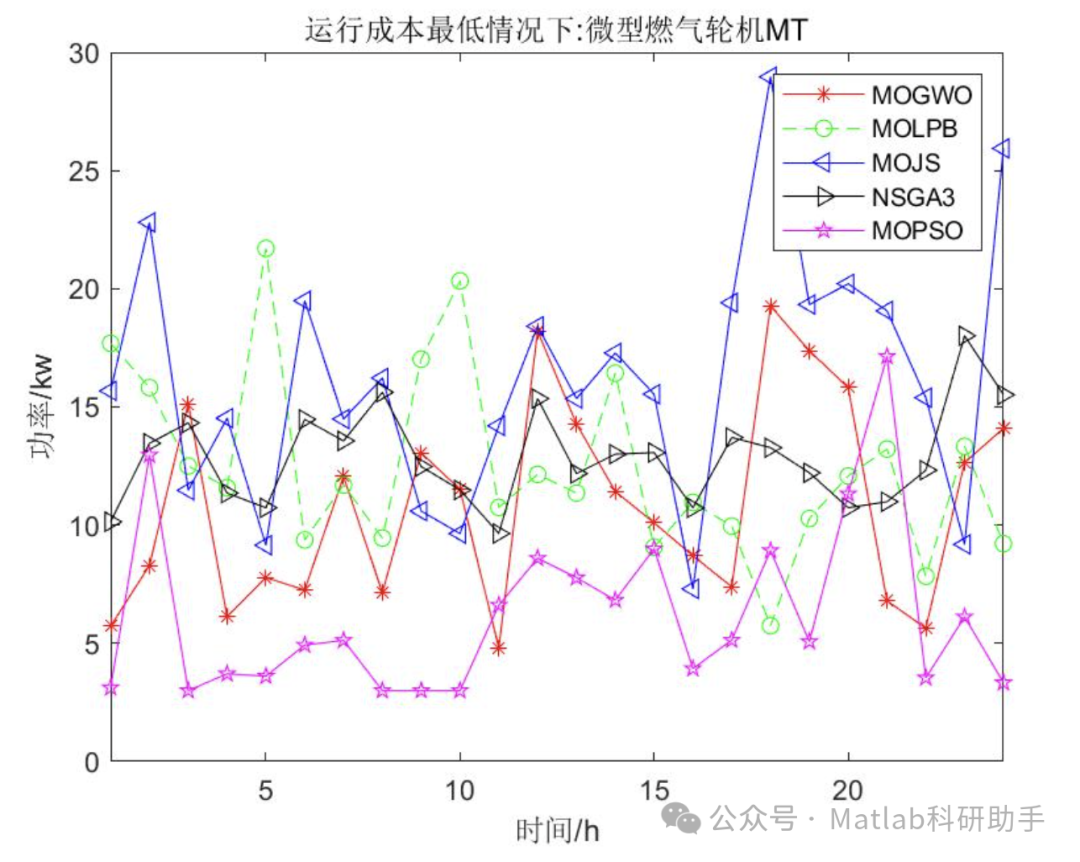

⛳️ 运行结果

🔗 参考文献

[1] 王金华,尹泽勇.基于NSGA-Ⅱ和MOPSO融合的一种多目标优化算法[J].计算机应用, 2007, 27(11):2817-2820.

[2] 范培蕾,杨涛,张晓今.基于角度坐标的多目标粒子群优化算法[J].系统工程与电子技术, 2010(8):5.DOI:10.3969/j.issn.1001-506X.2010.08.42.

[3] 邱飞岳,莫雷平,江波,等.基于大规模变量分解的多目标粒子群优化算法研究[J].计算机学报, 2016, 039(012):2598-2613.
