🔥 内容介绍

永磁同步电机（PMSM）以其高效率、高功率密度、宽调速范围和良好的动态响应等优点，在现代工业、电动汽车、航空航天等领域得到广泛应用。为充分发挥PMSM的性能，精确的电气驱动系统模型是设计、控制和优化系统的关键。本文将深入探讨永磁同步电机电气驱动系统的建模方法，涵盖其基本原理、数学模型、控制策略以及在实际应用中的考量。

一、永磁同步电机基本原理与结构

PMSM的核心是定子绕组和永磁体转子。定子绕组通电后产生旋转磁场，与转子永磁体的磁场相互作用，产生电磁转矩驱动转子旋转。根据转子永磁体的安装方式，PMSM可分为表贴式永磁同步电机（SPMSM）和内置式永磁同步电机（IPMSM）。SPMSM的永磁体直接贴附在转子表面，其d轴和q轴电感近似相等；而IPMSM的永磁体嵌入转子内部，利用磁阻效应，使得d轴和q轴电感不相等，从而产生磁阻转矩，进一步提升电机性能。

二、永磁同步电机数学模型

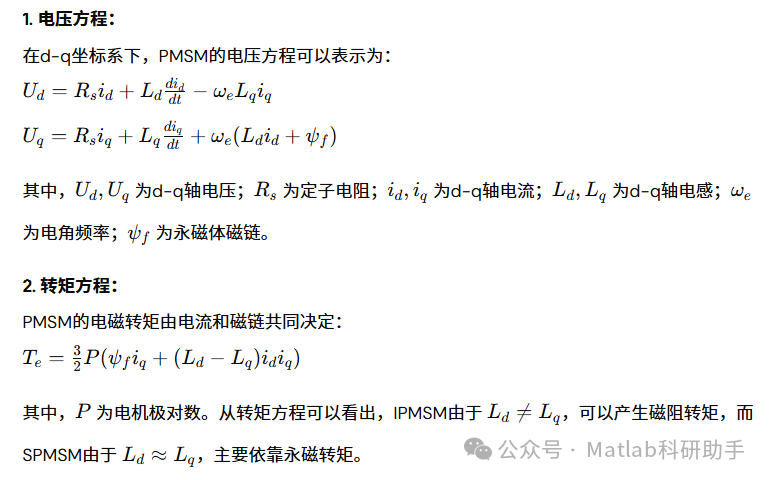

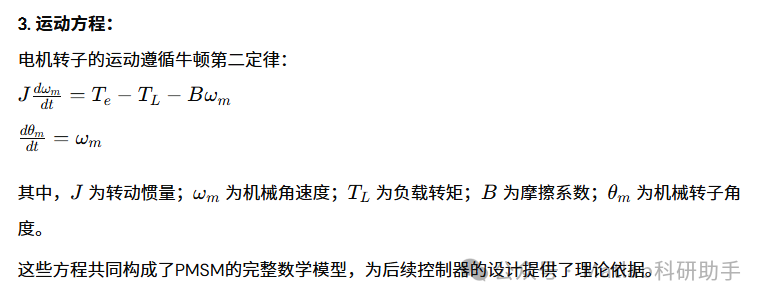

准确的数学模型是构建电气驱动系统的基础。PMSM的数学模型通常在两相旋转d-q坐标系下建立，这能将时变参数转化为时不变参数，简化控制器的设计。

三、永磁同步电机控制策略

基于PMSM的数学模型，可以设计多种控制策略以实现高性能驱动。其中，磁场定向控制（FOC）和直接转矩控制（DTC）是两种主流的控制方法。

1. 磁场定向控制（FOC）：

FOC的核心思想是通过坐标变换将PMSM在三相交流下的复杂模型转化为d-q坐标系下的直流模型，从而实现对转矩和磁链的独立解耦控制。FOC通常包括以下环节：

电流环控制：
采用PI控制器分别控制d轴和q轴电流，实现对转矩和磁链的精确调节。
速度环控制：
采用PI控制器调节电机转速，其输出作为电流环的q轴电流给定。
坐标变换：
采用Clark变换和Park变换将三相电流电压转换为d-q轴分量，反向Park变换和反向Clark变换将d-q轴分量转换回三相。
PWM逆变：
根据电压指令生成PWM信号，驱动逆变器为电机供电。

FOC具有控制精度高、动态响应快、调速范围广等优点，是目前应用最广泛的PMSM控制策略。

2. 直接转矩控制（DTC）：

DTC是一种无电流环控制策略，其基本思想是直接根据转矩和磁链的误差，选择合适的电压矢量，直接控制逆变器的开关状态。DTC的特点是动态响应速度快，对电机参数变化不敏感，但转矩脉动和电流谐波较大。

除了FOC和DTC，还有一些先进的控制策略，如模型预测控制（MPC）、滑模控制（SMC）等，它们能够进一步提升PMSM的性能，应对复杂的工况。

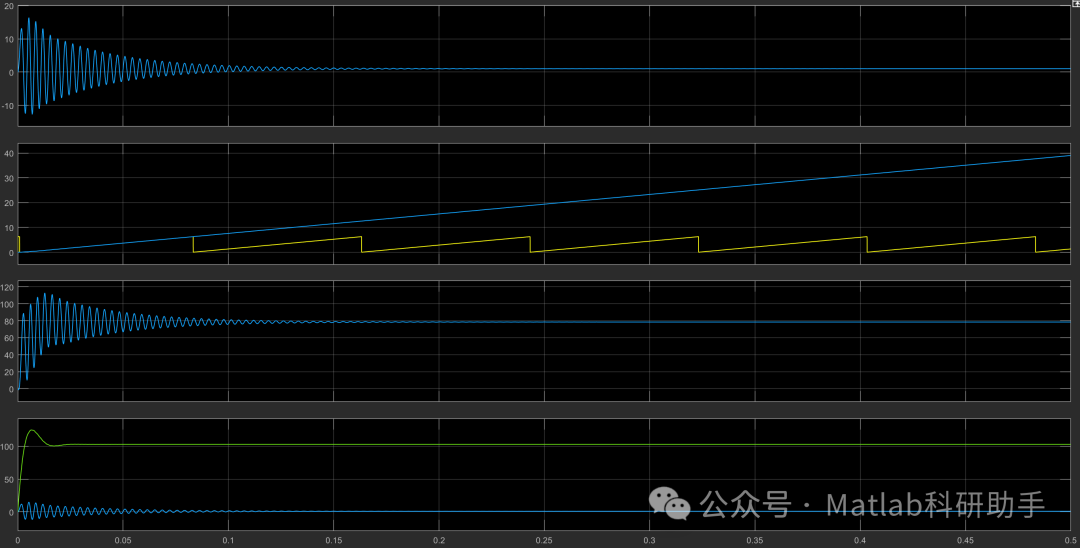

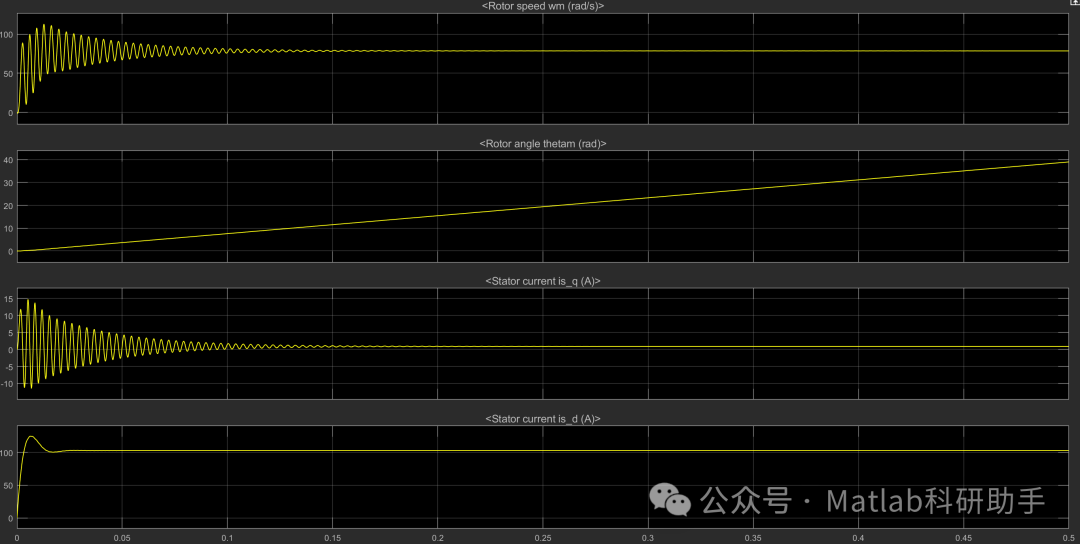

四、电气驱动系统模型的仿真与实现

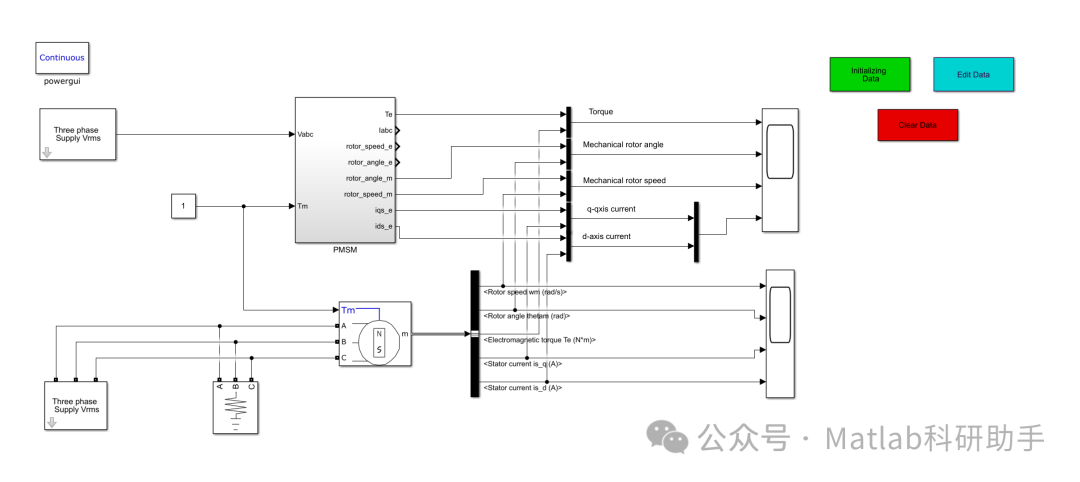

在实际工程中，永磁同步电机电气驱动系统模型的构建不仅仅局限于理论分析，更需要借助仿真工具进行验证和优化。MATLAB/Simulink、ANSYS Maxwell、Motor-CAD等软件提供了强大的建模和仿真功能，可以实现：

电机本体建模：
建立PMSM的等效电路模型、有限元模型，分析电磁特性。
逆变器建模：
建立三相桥式逆变器模型，考虑开关损耗、死区效应等。
传感器建模：
模拟电流、电压、速度、位置传感器，考虑测量误差和噪声。
控制器建模：
实现FOC、DTC等控制算法，并进行参数整定。
负载建模：
模拟不同类型的负载，如恒转矩负载、风机负载等。

通过仿真，可以在设计阶段评估系统的性能，预测潜在问题，优化控制参数，从而缩短开发周期，降低成本。

五、结论

永磁同步电机电气驱动系统模型是实现高性能电机控制的基石。从深入理解PMSM的基本原理，到构建精确的数学模型，再到设计高效的控制策略，每一步都至关重要。随着电力电子技术、控制理论和计算能力的不断发展，PMSM电气驱动系统模型将更加完善，控制性能将进一步提升，其在各个领域的应用也将更加广泛和深入，为绿色能源和智能制造的未来发展贡献力量。
