🔥 内容介绍

风力涡轮机作为一种清洁可再生的能源，在全球范围内得到了广泛应用。然而，其巨大的旋转叶片对雷达系统产生了显著的干扰，导致雷达信号失真、目标检测性能下降甚至虚警。为了解决这一问题，对风力涡轮机雷达信号进行精确仿真显得尤为重要。本文深入探讨了风力涡轮机雷达信号仿真的理论基础、建模方法、关键技术以及实际应用。首先，阐述了风力涡轮机对雷达信号影响的物理机制，包括散射特性和多普勒效应。其次，详细介绍了多种仿真建模方法，如几何光学模型、电磁散射模型、时域有限差分（FDTD）法和高频近似法。接着，讨论了影响仿真精度的关键因素，包括叶片几何形状、材料特性、旋转速度以及雷达参数。最后，展望了风力涡轮机雷达信号仿真技术在雷达抗干扰、风电场规划和航空管制等领域的应用前景，并指出了未来研究方向。

关键词

风力涡轮机；雷达信号；仿真；电磁散射；多普勒效应；抗干扰

1. 引言

随着全球能源需求的增长和环境保护意识的提升，风力发电已成为全球能源结构中的重要组成部分。风力涡轮机以其清洁、高效的特点，在陆地和海上得到了大规模建设。然而，风力涡轮机巨大的金属叶片在高速旋转时，会对周围的雷达系统产生显著影响。这些影响主要表现为雷达信号的散射、衰减和多普勒频移，从而导致雷达屏幕上出现杂波、目标信号被淹没、测距测速精度下降，甚至产生虚警，严重干扰了雷达系统的正常运行。对于航空雷达、气象雷达、导航雷达以及军事雷达等而言，风力涡轮机的干扰是一个不容忽视的问题。

为了有效解决风力涡轮机对雷达系统的干扰问题，深入理解其雷达信号特性，并进行精确仿真至关重要。雷达信号仿真可以为雷达系统的抗干扰技术研发提供理论依据，为风电场的合理规划提供指导，并为航空管制提供安全保障。通过仿真，可以预测风力涡轮机对不同类型雷达的影响，评估各种抗干扰措施的有效性，从而优化雷达系统设计和风电场布局，实现风力发电与雷达系统共存。

本文旨在全面探讨风力涡轮机雷达信号仿真的各个方面。第二部分将介绍风力涡轮机对雷达信号影响的物理机制；第三部分将详细阐述仿真建模方法；第四部分将讨论影响仿真精度的关键因素；第五部分将探讨仿真技术的应用前景；最后进行总结并展望未来研究。

2. 风力涡轮机对雷达信号影响的物理机制

风力涡轮机对雷达信号的影响主要源于其旋转的叶片，涉及电磁波的散射和多普勒效应。

2.1 电磁波散射特性

当雷达波照射到风力涡轮机叶片上时，由于叶片材料（通常为玻璃纤维增强复合材料，内部可能包含金属结构）和其特定的几何形状，会发生电磁波的散射。散射特性与以下因素密切相关：

叶片材料的介电常数和导电率：
决定了电磁波在叶片内部的传播和损耗情况。金属结构的存在会增强散射。
叶片的几何形状和尺寸：
叶片的翼型设计、长度、宽度以及弯曲度都对散射截面（RCS）产生显著影响。不同方向入射的雷达波会产生不同的散射模式。
叶片相对于雷达的姿态：
叶片的旋转使得其相对于雷达的入射角和散射角不断变化，导致雷达回波信号的强度和相位随时间动态变化。

散射产生的回波信号包含了风力涡轮机的结构信息，但同时也形成了对目标信号的杂波干扰。

2.2 多普勒效应

风力涡轮机叶片的旋转运动导致叶片上不同点相对于雷达的速度矢量不断变化，从而产生了多普勒效应。多普勒效应是指当波源和接收器之间存在相对运动时，接收到的波的频率发生变化的现象。

叶片根部：
靠近旋转中心的叶片根部运动速度较慢，产生的多普勒频移较小。
叶尖：
叶尖部分运动速度最快，产生的多普勒频移最大，可以达到很高的频率。

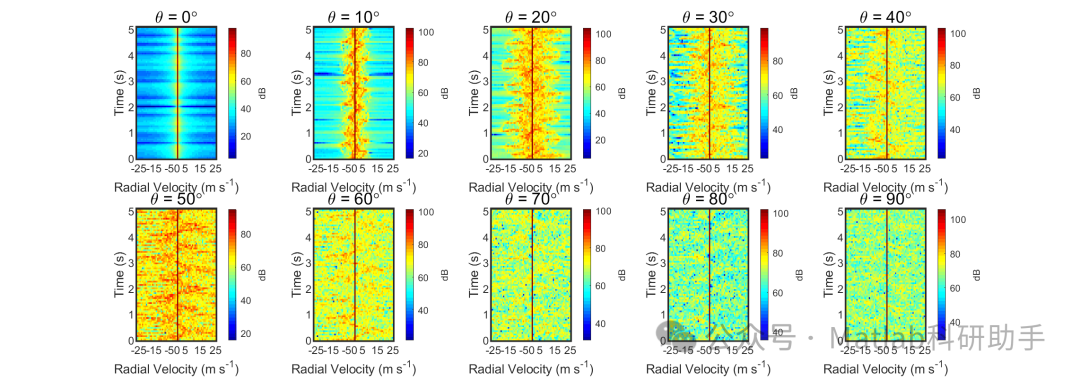

由于叶片的整体旋转，雷达接收到的风力涡轮机回波将表现为一系列具有不同多普勒频率的信号分量，这些分量在频率域上会扩展成一个多普勒谱。这个多普勒谱的宽度和形状与叶片的旋转速度、长度以及雷达频率等参数密切相关。当目标信号的多普勒频率与风力涡轮机杂波的多普勒频率重叠时，就会出现目标被杂波淹没的情况。

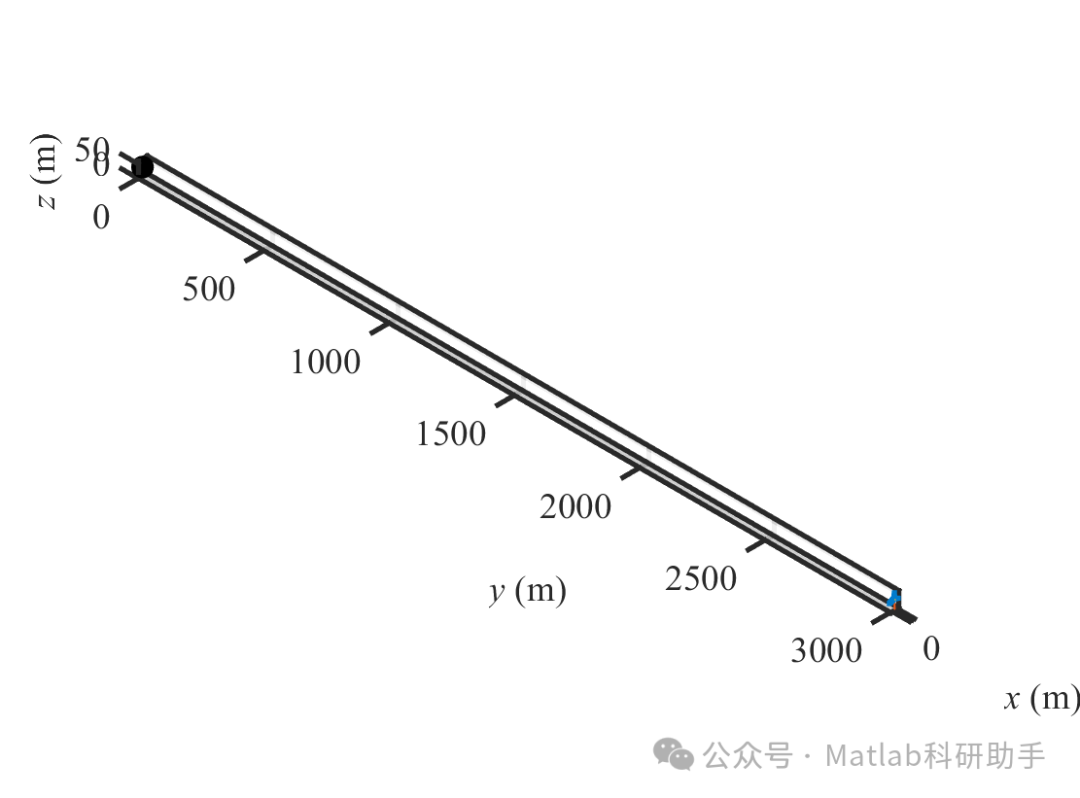

3. 仿真建模方法

风力涡轮机雷达信号仿真是一个复杂的电磁散射和运动学问题。为了准确预测其对雷达系统的影响，研究人员开发了多种仿真建模方法，主要可以分为以下几类：

3.1 几何光学（GO）模型

几何光学模型是一种高频近似方法，适用于波长远小于目标尺寸的情况。它将电磁波视为射线，通过追踪射线在物体表面的反射和折射来计算散射场。对于风力涡轮机叶片这样的大尺寸结构，GO模型可以提供一种相对快速的仿真方法。

优点：
计算效率高，适用于大尺寸目标。
缺点：
无法捕捉衍射、边缘散射等电磁现象，在叶片边缘和曲率变化较大的区域精度较低。

3.2 物理光学（PO）模型

物理光学模型也是一种高频近似方法，它通过在目标表面引入等效电流和磁流来计算散射场。PO模型考虑了目标表面的曲率和反射特性，相对于GO模型能够更好地描述散射现象。

优点：
相对于GO模型，精度更高，能捕捉部分衍射效应。
缺点：
仍是高频近似，无法处理复杂电磁现象，在散射中心附近精度受限。

3.3 时域有限差分（FDTD）法

FDTD法是一种全波电磁场仿真方法，它直接离散化麦克斯韦方程组，通过迭代计算电磁场在时域和空域的演化。FDTD法可以精确地模拟电磁波与复杂几何结构和介质材料的相互作用，适用于分析风力涡轮机叶片的详细散射特性。

优点：
精度高，能处理复杂几何结构和介质材料，可以获取宽带散射特性。
缺点：
计算量大，对计算资源要求高，尤其对于大尺寸目标，计算时间长。

3.4 矩量法（MoM）

矩量法是一种频域数值方法，通过将电磁场问题转化为积分方程，并采用基函数展开和伽辽金测试方法将其离散化为线性方程组进行求解。MoM在处理导体和介质物体电磁散射方面具有很高的精度。

优点：
精度高，适用于各种复杂几何形状，可以处理多层介质结构。
缺点：
计算复杂度与网格单元数量的平方成正比，对于大尺寸目标计算量巨大。

3.5 几何绕射理论（GTD）/一致性几何绕射理论（UTD）

GTD和UTD是在GO基础上发展起来的高频近似方法，它们通过引入绕射系数来修正GO的缺陷，能够更好地处理边缘、尖角和曲面不连续处的绕射现象。这两种方法在处理风力涡轮机叶片边缘散射方面具有优势。

优点：
相比GO和PO，能更好地处理绕射效应，适用于高频段。
缺点：
仍是近似方法，对复杂结构建模仍有局限性。

3.6 混合方法

为了兼顾计算效率和仿真精度，研究人员通常会采用混合方法。例如，对于风力涡轮机叶片的整体散射，可以采用高频近似方法（如PO），而对于叶片边缘、尖端等局部区域，则采用精确的全波方法（如MoM或FDTD）。这种混合方法能够有效地降低计算成本，同时保持较高的仿真精度。

4. 影响仿真精度的关键因素

风力涡轮机雷达信号仿真的精度受到多种因素的影响，主要包括：

4.1 叶片几何形状和材料特性

叶片三维模型：

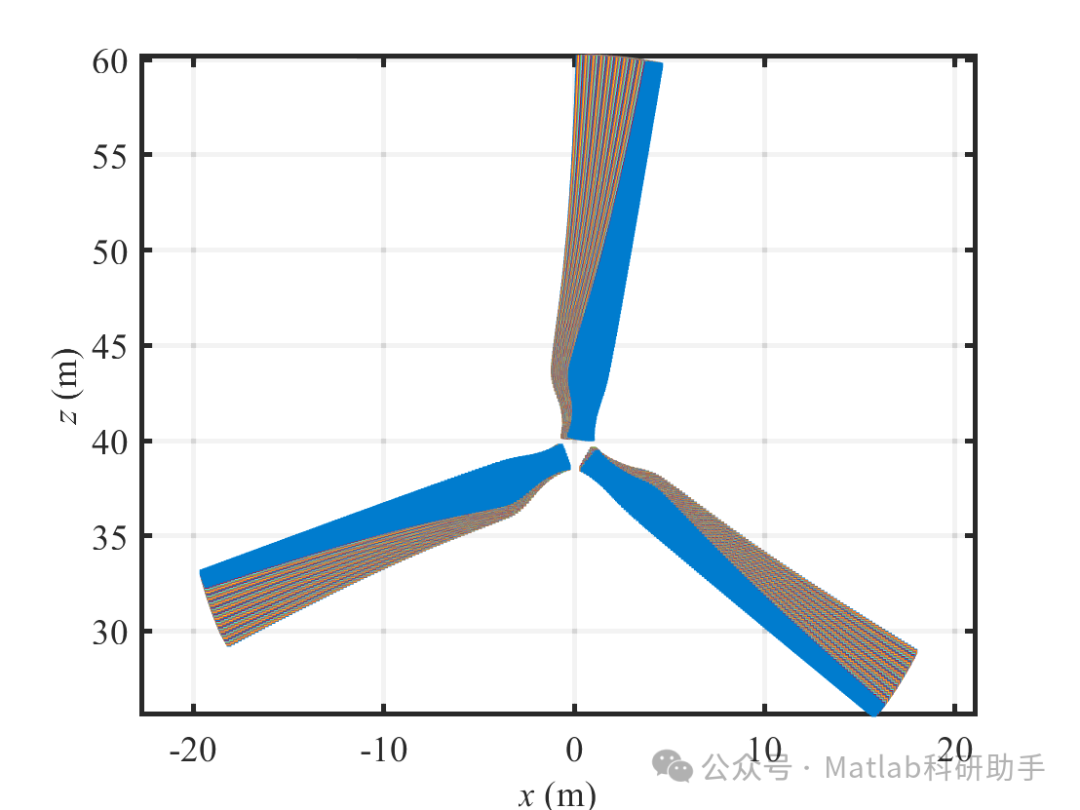

精确的叶片CAD模型是仿真成功的基础。模型的细节程度（如翼型曲线、扭曲角度、锥度等）直接影响散射结果。
叶片材料参数：
叶片通常由玻璃纤维增强复合材料制成，其介电常数、磁导率和损耗角正切等电磁参数对电磁波的穿透、反射和吸收有显著影响。内部的金属结构（如防雷带）也必须准确建模。

4.2 雷达参数

雷达频率和带宽：
不同频率的雷达波与风力涡轮机的相互作用方式不同。高频雷达对小尺寸结构更敏感，而低频雷达对大尺寸结构的穿透能力更强。带宽决定了雷达的分辨率。
极化方式：
雷达波的极化方式（水平、垂直、圆极化等）会影响散射回波的极化特性。
发射功率和接收机灵敏度：
这些参数决定了雷达对风力涡轮机回波的检测能力。
波形：
脉冲雷达、连续波雷达等不同波形对多普勒谱的形成有不同影响。
