PSD（功率谱密度）和调整后的FFT的幅度谱附Matlab代码

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

功率谱密度（PSD）和快速傅里叶变换（FFT）的幅度谱是信号处理领域中两个核心概念，它们在频域分析中扮演着至关重要的角色。尽管两者都旨在揭示信号在不同频率成分上的能量分布，但它们的物理意义、计算方法以及适用场景存在显著差异。本文将深入探讨PSD和调整后的FFT幅度谱的理论基础，阐述它们之间的内在联系与区别，并进一步讨论它们在工程、科学研究等领域的实际应用，以期为读者提供一个全面而深刻的理解。

1. 引言

在现代科学和工程领域，我们经常需要分析和理解各种信号的特性，例如语音信号、生物电信号、机械振动信号、金融数据等。时域分析能够提供信号随时间变化的直观图像，但对于许多应用来说，频域分析更为关键，因为它能够揭示信号中包含的周期性成分及其能量分布。快速傅里叶变换（FFT）作为离散傅里叶变换（DFT）的一种高效算法，极大地推动了频域分析的发展。通过FFT，我们可以将时域信号转换到频域，得到其频谱。然而，在许多实际应用中，尤其是在处理随机信号或非平稳信号时，仅仅关注FFT的幅度谱可能不足以提供对信号能量分布的完整理解。此时，功率谱密度（PSD）便成为一个更为有力的工具。

PSD和FFT幅度谱的共同目标是量化信号在不同频率上的“强度”或“能量”。然而，它们在概念上的细微差别以及计算方式上的差异，使得它们各自适用于不同的分析目的。理解这些差异对于正确选择分析方法、准确解释结果至关重要。

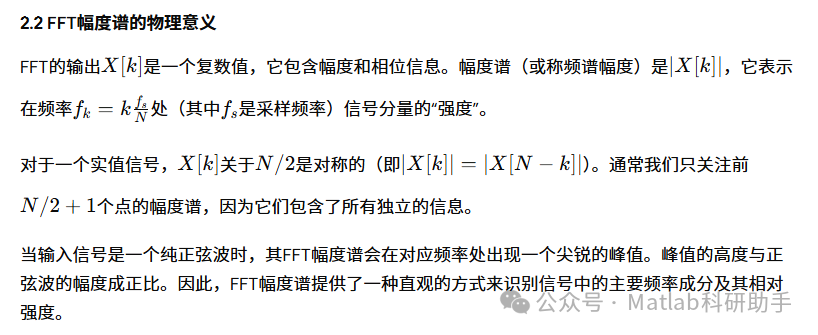

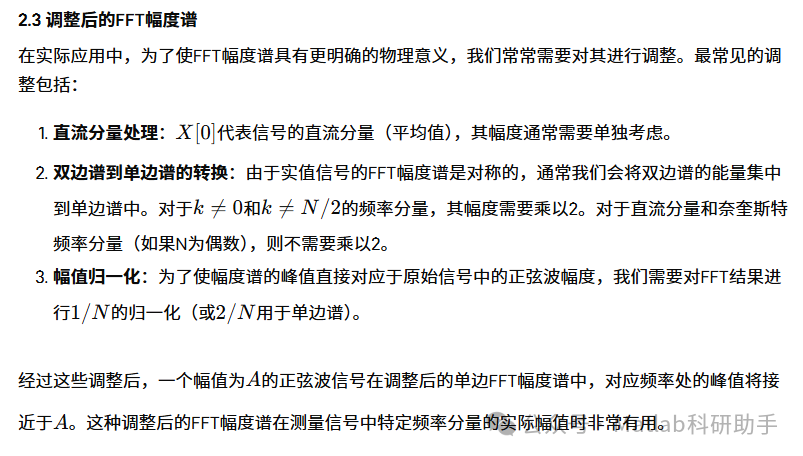

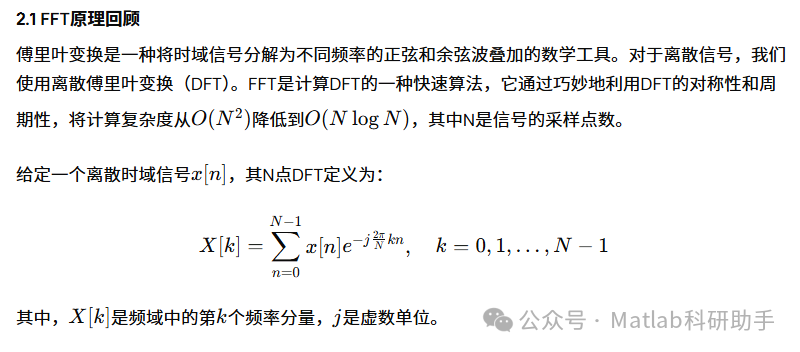

2. 快速傅里叶变换（FFT）及其幅度谱

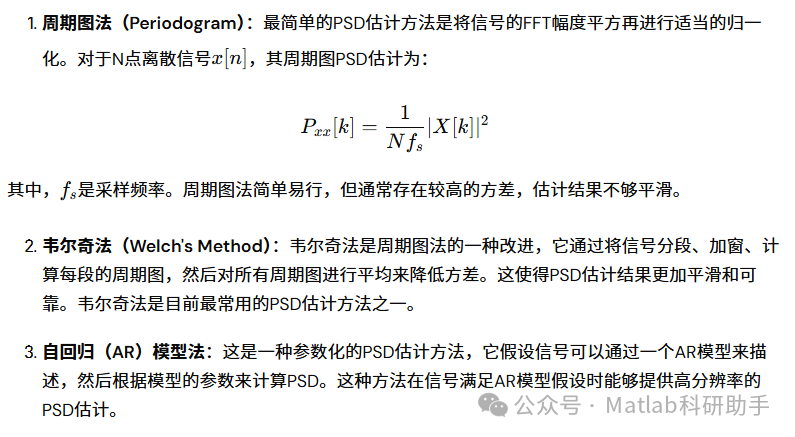

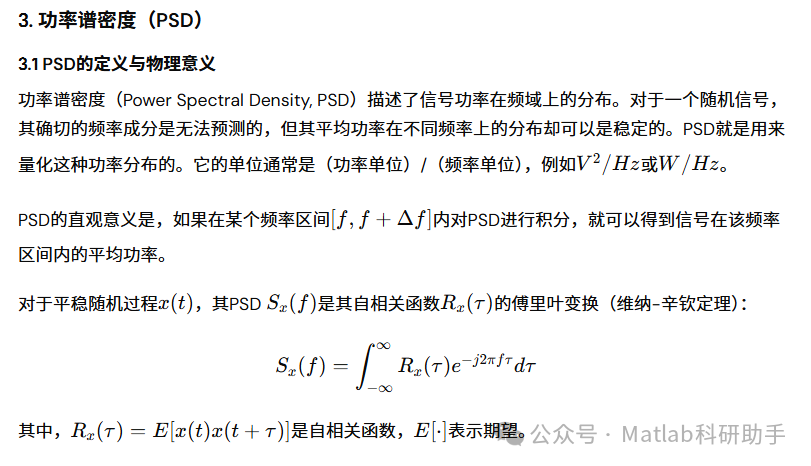

3.2 离散信号的PSD估计方法

在实际应用中，我们通常处理的是离散的有限长度信号，因此需要对PSD进行估计。常用的PSD估计方法包括：

4. PSD与调整后的FFT幅度谱的联系与区别

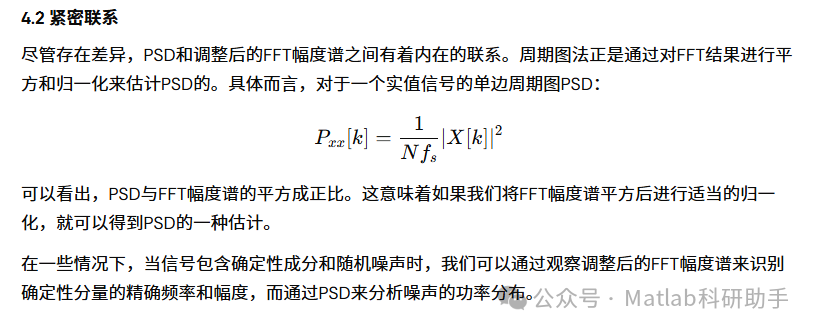

尽管PSD和调整后的FFT幅度谱都用于频域分析，但它们之间存在本质的区别，同时也有着紧密的联系。

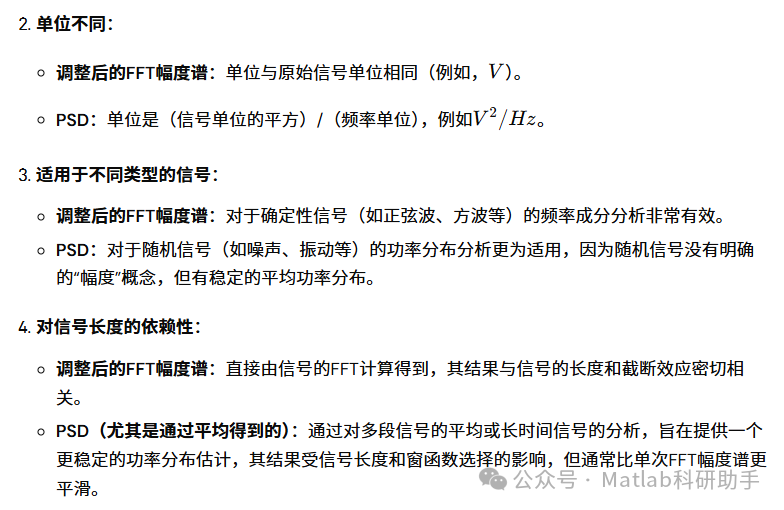

4.1 主要区别

1. 物理意义不同：

   • 调整后的FFT幅度谱

     ：直接反映了信号中各个频率分量的幅度。如果信号是一个正弦波，其幅度谱的峰值就是正弦波的幅度。它更侧重于识别和量化信号中确定性频率成分的振幅。

   • PSD

     ：描述了信号的平均功率在不同频率上的分布。它更侧重于随机信号的统计特性，其在某个频率范围内的积分代表了该范围内的平均功率。

5. 实际应用

PSD和调整后的FFT幅度谱在各个领域都有广泛的应用。

5.1 工程领域

• 机械振动分析

  ：在机械故障诊断中，工程师会使用加速度传感器采集振动信号，然后通过PSD分析来识别机器部件的共振频率、故障特征频率以及振动能量的分布，从而判断设备运行状况和预测故障。调整后的FFT幅度谱可以用来精确测量特定振动频率的幅值。

• 噪声与声学分析

  ：在环境噪声监测、声学设计中，PSD用于分析噪声的频谱特性，评估噪声对环境和人体的影响。例如，通过分析不同频率的噪声功率密度，可以优化隔音材料的设计。

• 电力系统分析

  ：PSD可以用于分析电力线路中的谐波和间谐波成分，评估电能质量，并帮助设计滤波器来抑制有害的频率成分。

• 通信系统

  ：在无线通信中，PSD被用来描述信号的带宽和频谱效率，帮助设计调制解调方案和信道分配策略。

5.2 生物医学领域

• 脑电图（EEG）分析

  ：EEG信号反映了大脑的电活动。通过PSD分析，可以量化不同频率带（如Delta、Theta、Alpha、Beta、Gamma）的功率，从而研究睡眠阶段、认知活动、癫痫发作等神经生理现象。

• 心电图（ECG）分析

  ：PSD可以用于分析心率变异性（HRV），揭示自主神经系统的活动。

• 肌电图（EMG）分析

  ：PSD可以用于评估肌肉疲劳程度和肌肉活动强度。

5.3 地球科学与天文领域

• 地震学

  ：PSD可以用于分析地震波的频谱特性，帮助研究地震的震源机制和地球内部结构。

• 气象学

  ：PSD可以用于分析大气湍流、风速等气象数据的频率特性。

• 射电天文学

  ：PSD用于分析来自宇宙的射电信号，揭示天体的物理过程。

6. 总结与展望

功率谱密度（PSD）和调整后的快速傅里叶变换（FFT）幅度谱是频域分析的两个基石。FFT幅度谱直接量化了信号中确定性频率成分的振幅，适用于识别和测量特定频率分量。而PSD则描述了信号的平均功率在频域上的分布，对于随机信号的统计分析尤为重要。

理解它们各自的物理意义、计算方法以及适用场景，对于正确选择信号处理工具、准确解释分析结果至关重要。在实际应用中，两者常常结合使用，例如，先用FFT幅度谱识别出主要的确定性频率，再用PSD分析背景噪声或随机信号的功率分布。

随着信号处理技术的不断发展，更先进的频谱估计方法（如多窗谱估计、小波变换等）也在不断涌现，它们在处理非平稳信号、具有更高分辨率和更低方差等方面提供了更优越的性能。然而，PSD和FFT幅度谱作为基础概念，将继续在信号分析领域中发挥不可替代的作用。未来研究可以进一步探索如何在复杂多变的应用场景中，更有效地结合多种频谱分析技术，以获取更全面、更精确的信号信息。

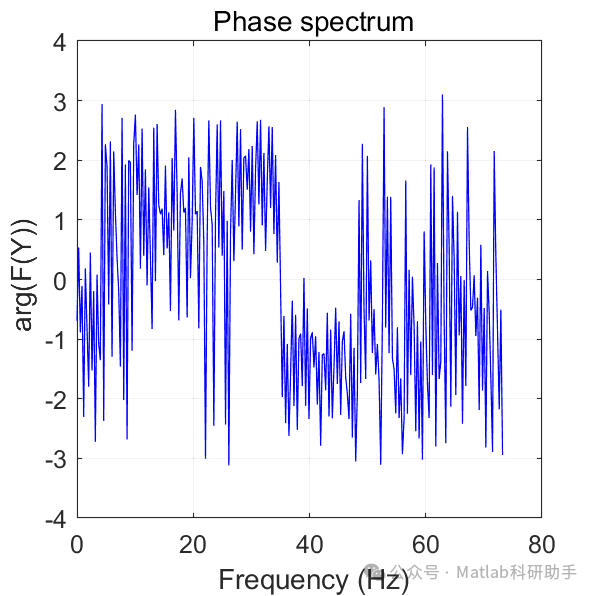

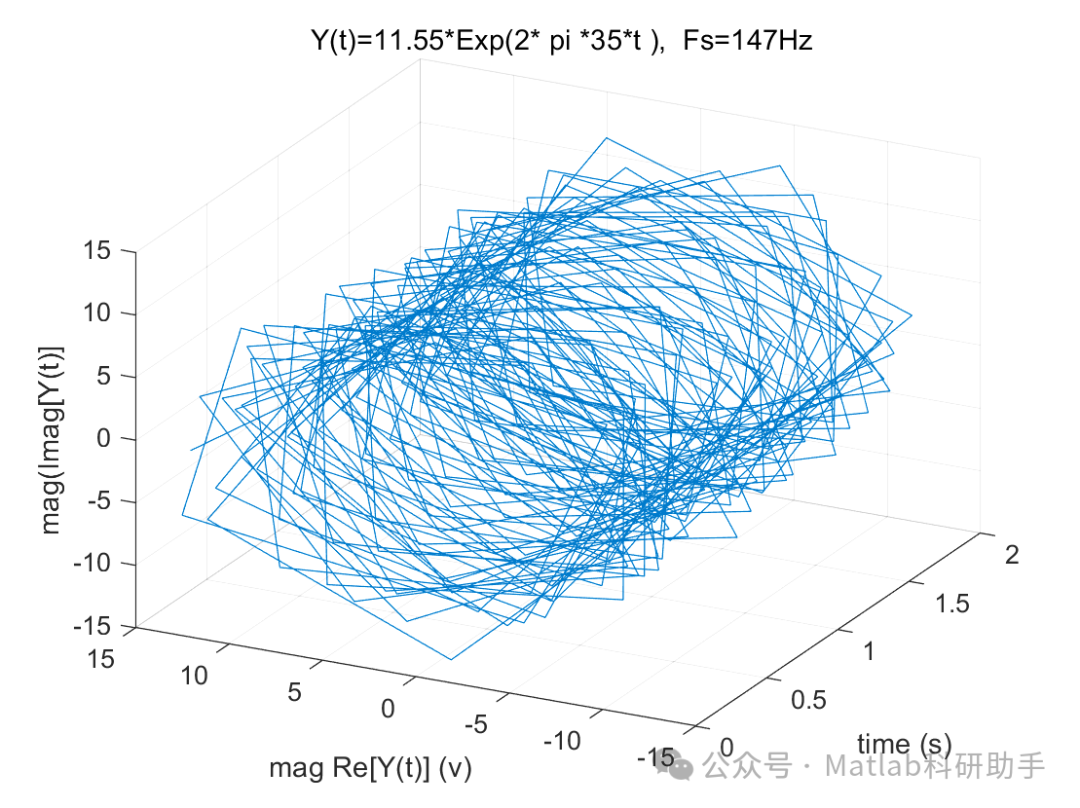

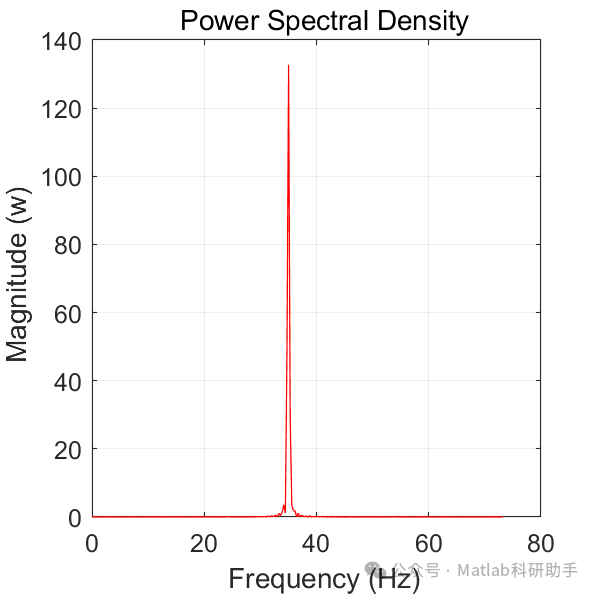

⛳️ 运行结果

🔗 参考文献

[1] 马雯.连续相位调制信号的功率谱及带宽特性研究[J].现代电子技术, 2010(5):3.DOI:10.3969/j.issn.1004-373X.2010.05.012.

[2] MA Wen.连续相位调制信号的功率谱及带宽特性研究[J].现代电子技术, 2010(005):033.

[3] 任勇,米德伶,魏彪,等.^(252)Cf裂变中子信号功率谱密度分析系统[J].核动力工程, 2010(2):140-144.

📣 部分代码
