水下机器人（Underwater Remotely Operated Vehicle, UROV）在海洋资源勘探、水下设施维护、军事侦察等领域扮演着越来越重要的角色。尤其配备双机械手的水下机器人系统，其灵巧性和作业能力显著提升。本文旨在探讨水下机器人双机械手系统的动态建模与控制仿真问题。首先，将详细介绍水下机器人及其机械手系统的结构组成与工作原理；其次，深入研究水下机器人本体、机械手以及它们之间耦合作用的动力学模型，重点考虑水动力学效应、浮力、重力以及关节摩擦等复杂因素；再次，针对机械手抓取与操作任务，设计并实现了多种控制策略，如PID控制、自适应控制、力位混合控制等；最后，通过构建虚拟仿真平台，对所提出的动力学模型和控制策略进行验证与评估，并分析仿真结果，为实际水下作业提供理论依据和技术支持。

关键词： 水下机器人；双机械手；动态建模；控制仿真；水动力学；耦合作用

1. 引言

海洋覆盖地球表面积的70%以上，蕴藏着丰富的资源，同时也是地球气候和生态系统的重要组成部分。随着人类对海洋认知和开发需求的不断增长，水下作业装备的需求日益迫切。水下机器人作为一种能够自主或半自主在水下执行任务的智能设备，在深海探测、油气田开发、海底电缆铺设与维护、沉船打捞、环境监测以及军事应用等领域展现出巨大的潜力。

传统的水下机器人多以搭载单机械手为主，其作业能力受到限制。为了满足更复杂、更精细的水下作业需求，水下机器人双机械手系统应运而生。双机械手系统能够模拟人手的功能，实现协同抓取、搬运、装配等操作，显著提升了水下机器人的作业灵活性和效率。然而，水下环境的复杂性，如水的阻力、浮力、水流扰动以及能见度低等因素，使得水下机器人双机械手系统的动态建模与控制面临巨大挑战。精确的动态建模是实现高精度控制的基础，而有效的控制策略则是确保系统稳定性和作业性能的关键。

本文将从动态建模和控制仿真两个方面，对水下机器人双机械手系统进行深入研究。通过构建一套全面且精确的动力学模型，并在此基础上设计和验证先进的控制策略，旨在为水下机器人双机械手系统的实际应用提供坚实的理论和技术支撑。

2. 水下机器人双机械手系统概述

2.1 系统组成

典型的水下机器人双机械手系统主要由以下几个部分组成：

水下机器人本体（UROV Platform）：
这是系统的主要载体，通常具备推进器、传感器（如深度计、姿态传感器、声纳、摄像头等）、控制单元、电源等。其设计需考虑水动力学性能、浮力与重量的平衡、耐压性等。
双机械手（Dual Manipulators）：
通常为多自由度串联或并联机械臂，安装在水下机器人本体上。机械手末端常配备夹持器或其他专用工具，用于抓取、切割、拧紧等操作。机械手的自由度数量直接影响其灵活性和作业范围。
控制系统：
包括水下机器人本体的运动控制系统和机械手的协调控制系统。通常采用分层控制架构，底层负责电机驱动和传感器数据采集，上层负责任务规划、路径生成和运动控制算法的实现。
通信系统：
用于水下机器人与水面控制站之间的数据传输，通常采用光纤或声学通信。
导航与定位系统：
确保水下机器人在水下准确导航和定位，常采用惯性导航系统（INS）、多普勒速度记录仪（DVL）、超短基线（USBL）等设备。

2.2 工作原理

水下机器人双机械手系统的工作原理可以概括为：水面操作人员通过控制站发出指令，指令经由通信系统传输至水下机器人。水下机器人本体根据指令进行航行、悬停或姿态调整。同时，机械手控制系统接收并解析操作指令，驱动机械手关节运动，执行抓取、放置、工具操作等任务。整个过程中，各种传感器实时监测水下环境、机器人本体和机械手自身的状态，并将数据反馈至控制系统，形成闭环控制，以应对水下环境的变化和作业任务的需求。双机械手系统尤其强调协同作业能力，例如一个机械手固定目标，另一个机械手进行操作，或两个机械手共同抓取重物。

3. 动态建模

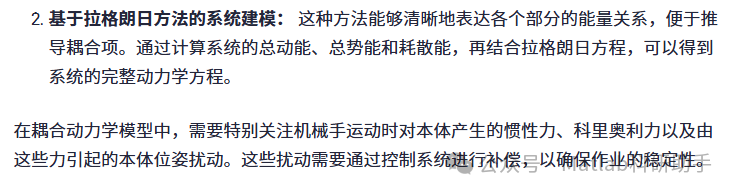

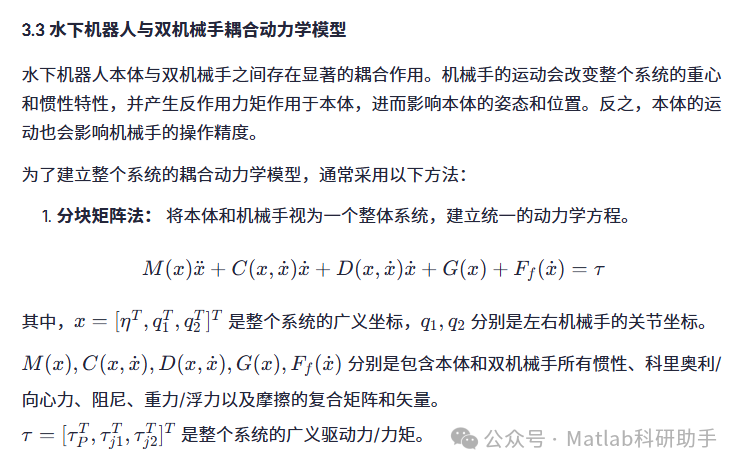

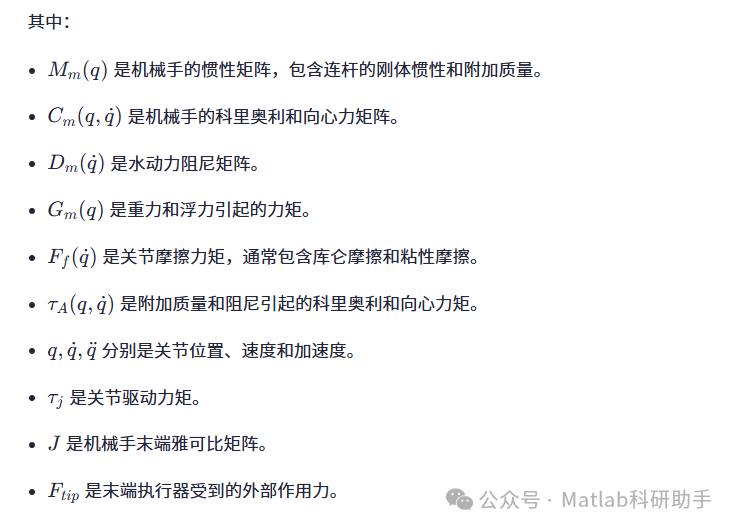

水下机器人双机械手系统的动态建模是理解系统行为、设计控制器和进行仿真分析的关键。由于水下环境的复杂性，需要充分考虑水动力学效应、本体与机械手之间的耦合作用以及非线性摩擦等因素。

3.1 水下机器人本体动力学模型

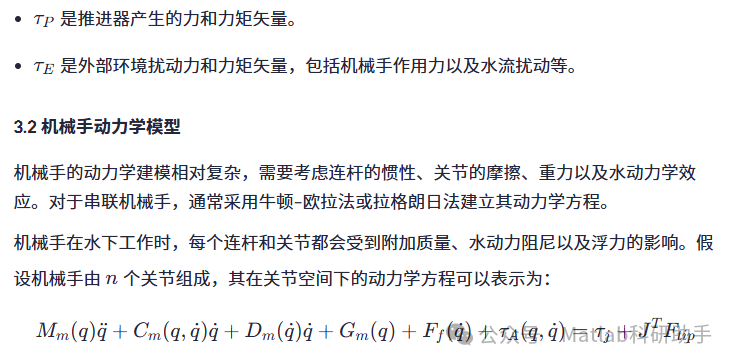

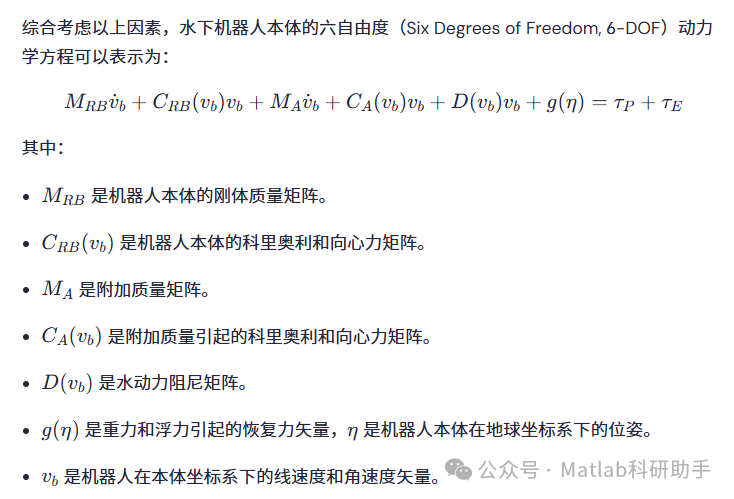

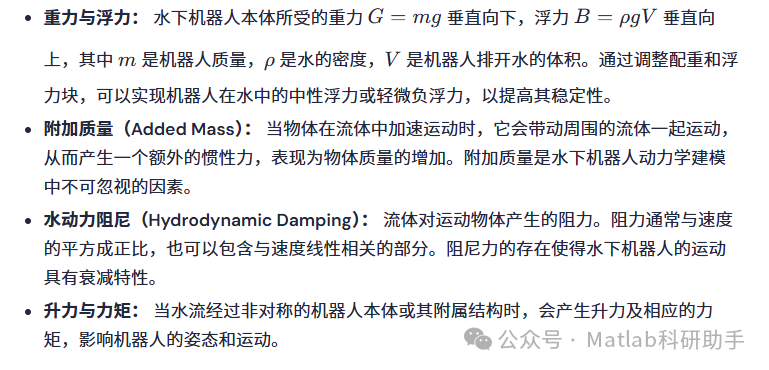

水下机器人本体的动力学模型通常基于牛顿-欧拉方程或拉格朗日方程建立。在水下环境中，除了常规的重力和浮力外，水动力学效应是至关重要的。

4. 控制策略仿真

精确的动力学模型为设计有效的控制策略提供了基础。针对水下机器人双机械手系统的特点，可以采用多种控制策略，包括本体姿态和位置控制、机械手关节空间或任务空间控制，以及本体与机械手的协调控制。

4.1 水下机器人本体控制

水下机器人本体的控制目标通常是实现精确的姿态保持、定深定高航行、路径跟踪和位置保持。

PID控制：
比例-积分-微分（PID）控制器是最常用的控制方法之一，其结构简单，易于实现。针对水下机器人的每个自由度（如前进、横移、垂向、横滚、俯仰、偏航），可以设计独立的PID控制器。然而，由于水下环境的非线性与时变性，传统的PID控制器可能难以达到最佳性能。
LQR/LQG控制：
线性二次型调节器（LQR）或线性二次高斯（LQG）控制器是一种基于状态空间模型的优化控制方法，能够有效地处理多变量系统。通过最小化二次型性能指标，可以设计出具有良好鲁棒性和控制性能的控制器。
滑模控制（Sliding Mode Control, SMC）：
滑模控制是一种对模型不确定性和外部扰动具有较强鲁棒性的非线性控制方法。通过设计一个切换面，使得系统状态轨迹在有限时间内收敛到切换面上，并在切换面上滑动，从而实现对系统的精确控制。
自适应控制：
当系统参数存在不确定性时，自适应控制可以通过在线估计模型参数并调整控制器参数，以实现对系统的有效控制。

4.2 机械手控制

机械手的控制可以分为关节空间控制和任务空间控制。

关节空间位置控制：
目标是使机械手的每个关节精确地跟踪预设的轨迹。常用的方法包括独立的PID控制器、计算力矩控制等。
- 计算力矩控制：
  通过对机械手动力学模型的逆解，计算出所需的关节力矩，以抵消非线性项，使系统在关节空间近似为线性系统，然后通过PD控制器实现位置跟踪。
任务空间控制（Task Space Control）：
目标是使机械手末端执行器在笛卡尔坐标系下精确地跟踪预设的路径或位置。
- 逆运动学与笛卡尔空间PID控制：
  通过逆运动学将笛卡尔空间误差转换为关节空间误差，再利用关节空间PID控制器进行控制。
- 基于雅可比矩阵的控制：
  利用雅可比矩阵将笛卡尔空间速度/力映射到关节空间速度/力矩，直接在笛卡尔空间进行控制。
力位混合控制（Hybrid Force/Position Control）：
对于需要与环境进行交互的任务（如抓取、插入、抛光等），力位混合控制显得尤为重要。它将任务空间分解为力控制子空间和位置控制子空间，在一个子空间中控制力，在另一个子空间中控制位置。

4.3 双机械手协调控制与本体-机械手协同控制

双机械手协调控制：
对于协同抓取或操作任务，双机械手需要保持一定的相对位姿和力/力矩关系。协调控制方法通常包括主从控制、虚拟耦合法、基于力/位姿的约束控制等。例如，通过控制两个机械手末端之间的相对距离和姿态，以及协同抓取时的内力。
本体-机械手协同控制：
机械手的运动会对本体产生扰动，本体的运动也会影响机械手的作业精度。协同控制的目标是实现本体的稳定性和机械手的精确作业。一种常见的方法是，将机械手的运动产生的反作用力矩作为扰动输入到本体控制器中进行补偿；或者，将本体的姿态和位置作为机械手控制的参考，并进行前馈补偿。此外，还可以采用全身控制（Whole-Body Control）方法，将本体和机械手视为一个整体，在考虑所有自由度约束和任务优先级的情况下，优化整个系统的运动。

5. 仿真平台与结果分析

为了验证所建立的动力学模型和设计的控制策略，构建一个逼真的仿真平台至关重要。

5.1 仿真平台搭建

仿真平台通常包含以下模块：

动力学模型模块：
实现水下机器人本体和双机械手的耦合动力学模型。
环境模型模块：
模拟水下环境，包括水的密度、粘性、水流速度和方向等。
传感器模型模块：
模拟各种传感器的输出，如深度计、姿态传感器、DVL、力传感器等，并可加入噪声和误差。
控制器模块：
实现各种控制算法。
可视化模块：

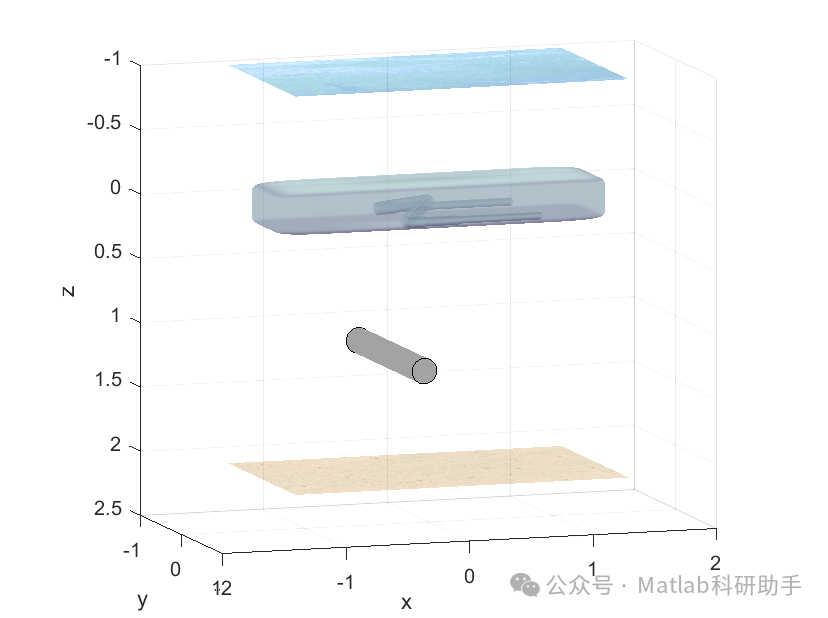

实时显示水下机器人及其机械手在三维空间中的运动，以及各种状态变量（如关节角度、末端位姿、力矩等）的曲线。

常用的仿真软件包括 MATLAB/Simulink、ROS (Robot Operating System) with Gazebo、ADAMS 等。通过这些工具，可以建立系统的虚拟样机，进行参数调整、场景设置和实时仿真。

5.2 仿真场景与任务设计

为了充分评估系统的性能，需要设计一系列具有代表性的仿真场景和任务，例如：

本体定深定高和位置保持：
验证本体控制器的稳定性。
本体路径跟踪：
验证本体在水流扰动下沿预设路径航行的能力。
单机械手抓取/放置：
验证单机械手在水下环境中的精确操作能力。
双机械手协同抓取：
模拟两个机械手共同抓取一个水下目标，验证协调控制的效果。
双机械手装配任务：
模拟将一个部件插入另一个部件中，验证力位混合控制和协同操作的有效性。
本体-机械手协同作业：
在本体航行过程中，机械手同时进行操作，验证协同控制对本体姿态稳定性的影响。

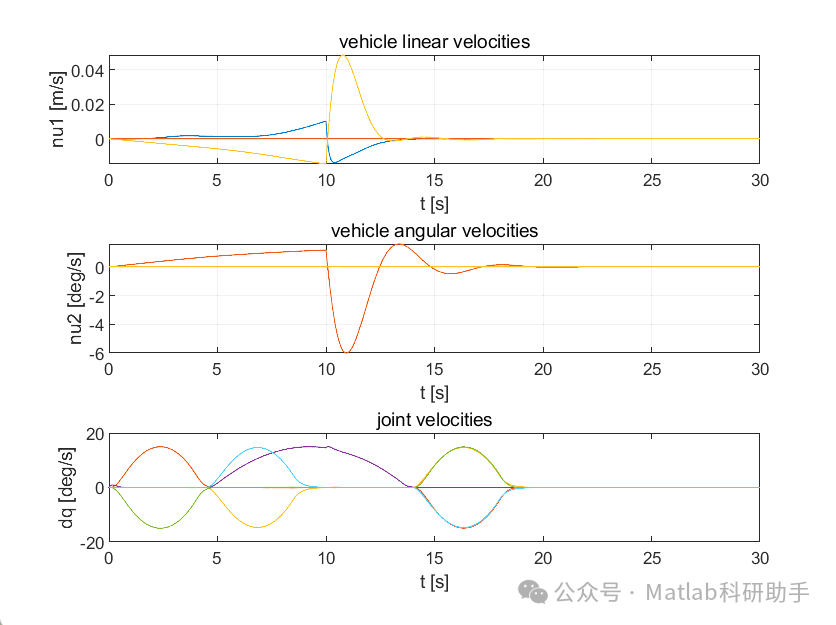

5.3 仿真结果分析

仿真结果将从以下几个方面进行分析：

跟踪误差：
关节角度、末端位姿、本体位置和姿态的跟踪误差。
控制力矩/推力：

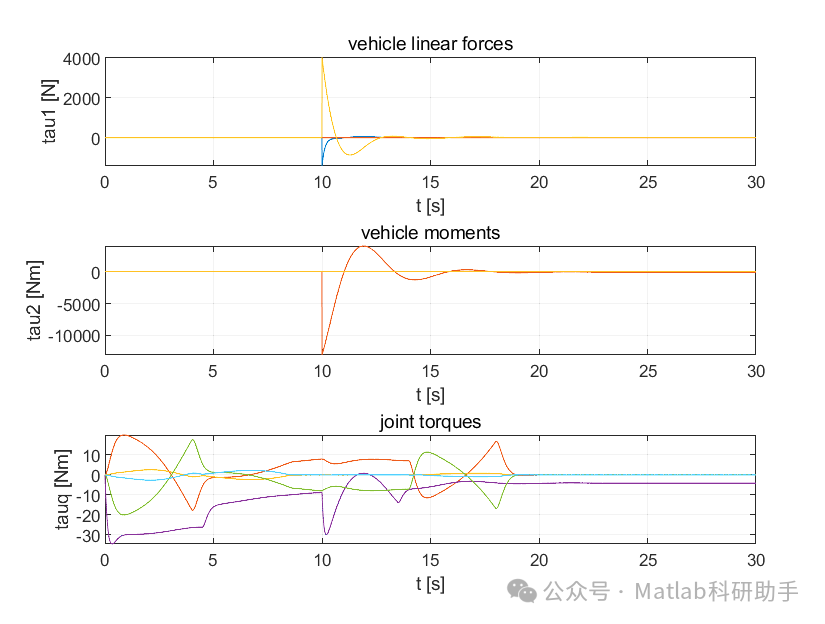

驱动关节和推进器所需的力矩/推力，以评估控制器的能耗和执行器的负载。
稳定性：
系统在扰动下的恢复能力，是否有振荡或失稳现象。
鲁棒性：
系统在模型参数不确定性、外部扰动（如水流）下的性能表现。
协同性能：
双机械手之间的相对位姿误差、内力控制效果等。

通过对不同控制策略在各种仿真场景下的性能进行比较，可以找出最优的控制方案，并为实际系统的调试和优化提供指导。例如，仿真结果可能显示，在强水流环境下，滑模控制比传统PID控制具有更好的鲁棒性；而对于精细的抓取任务，力位混合控制能有效避免对目标物体的损坏。

6. 结论与展望

本文对水下机器人双机械手系统的动态建模与控制仿真进行了全面的探讨。通过详细建立本体、机械手以及它们之间的耦合动力学模型，并设计和验证多种先进控制策略，为水下机器人双机械手系统的研发和应用提供了重要的理论和技术支持。仿真结果表明，精确的动力学模型是设计高效控制器的基础，而先进的控制策略能够显著提升系统在复杂水下环境中的作业性能和稳定性。

尽管本文取得了诸多进展，但水下机器人双机械手系统的研究仍面临挑战。未来的研究方向可以包括：

更高精度的水动力学建模：
引入计算流体力学（CFD）方法，更精确地模拟水流与机器人之间的相互作用，尤其是在复杂流场下的水动力学效应。
非线性摩擦和刚度建模：
深入研究水下机械手关节的非线性摩擦特性和柔性效应，提高模型的准确性。
基于深度学习的控制：
探索将深度强化学习、神经网络等人工智能技术应用于水下机器人双机械手系统的任务规划、路径生成和自适应控制，以应对高度不确定和非结构化的水下环境。
多传感器信息融合：
融合视觉、声纳、力觉等多种传感器信息，实现更精准的环境感知和目标识别，从而提升作业的自主性。
人机协作与遥操作技术：
优化遥操作界面和反馈机制，提高操作人员的临场感和操作效率，实现更自然、更直观的人机协作。
故障诊断与容错控制：
针对水下机器人系统可能出现的故障，研究故障诊断方法和容错控制策略，提高系统的可靠性和安全性。
