一、研究背景与意义

在全球能源结构向清洁低碳转型的趋势下，光伏发电作为可再生能源的重要组成部分，其装机容量正快速增长。然而，光伏发电输出功率受太阳辐射强度、云层覆盖、大气透明度等气象因素影响显著，具有强烈的间歇性和波动性。这种特性不仅会对电网的稳定运行造成冲击，还会降低光伏电站的发电效率和经济效益。

传统的光伏发电预测方法多依赖于数值天气预报（NWP）数据或历史发电数据，但存在明显局限性。基于数值天气预报的预测方法，虽然能实现较长时间尺度（如 1 天以上）的预测，但其空间分辨率较低（通常为几公里至几十公里），难以精准反映单个光伏电站或光伏阵列上空的局部气象条件变化，导致短时间尺度（如 1 小时内）预测误差较大。基于历史发电数据的统计方法，如时间序列分析、机器学习模型等，仅能利用过去的发电规律进行预测，无法实时捕捉云层移动、突发天气等动态变化对太阳辐射的影响，在天气突变场景下预测效果不佳。

天空图像作为一种能够直观反映局部天空状况的观测数据，具有高时空分辨率（空间分辨率可达米级，时间分辨率可达分钟级甚至秒级）的优势，能够实时捕捉云层的形态、位置、移动速度和厚度等关键信息，为精准预测短时间尺度内的太阳辐射强度和光伏发电功率提供了新的技术途径。因此，开展基于天空图像的光伏发电预测研究，对于提升光伏发电预测精度、保障电网安全稳定运行、促进光伏发电大规模消纳具有重要的理论意义和实际应用价值。

二、基于天空图像的光伏发电预测研究框架

基于天空图像的光伏发电预测研究通常围绕 “数据获取 - 图像预处理 - 特征提取 - 预测模型构建 - 精度验证” 的技术流程展开，各环节紧密衔接，共同构成完整的研究框架。

（一）数据获取

数据获取是研究的基础，主要包括天空图像数据、太阳辐射数据和光伏发电数据三类核心数据：

天空图像数据：通过在光伏电站现场部署全天空成像仪（All-Sky Imager, ASI）获取。全天空成像仪通常由鱼眼镜头、高分辨率相机、数据采集卡和支架组成，能够实现 360° 全天空覆盖拍摄，拍摄频率可根据研究需求设置（一般为 1-5 分钟 / 张）。为保证数据质量，需选择合适的安装位置，避免建筑物、树木等遮挡物影响，同时定期对设备进行校准和维护，确保图像的色彩、亮度一致性。

太阳辐射数据：用于建立天空图像特征与太阳辐射强度的关联模型，通常通过光伏电站现场部署的太阳辐射观测仪（如总辐射表、直接辐射表）获取，观测参数包括总太阳辐射、直接太阳辐射、散射太阳辐射等，观测频率与天空图像拍摄频率保持一致（如 1 分钟 / 次），以实现数据的时间匹配。

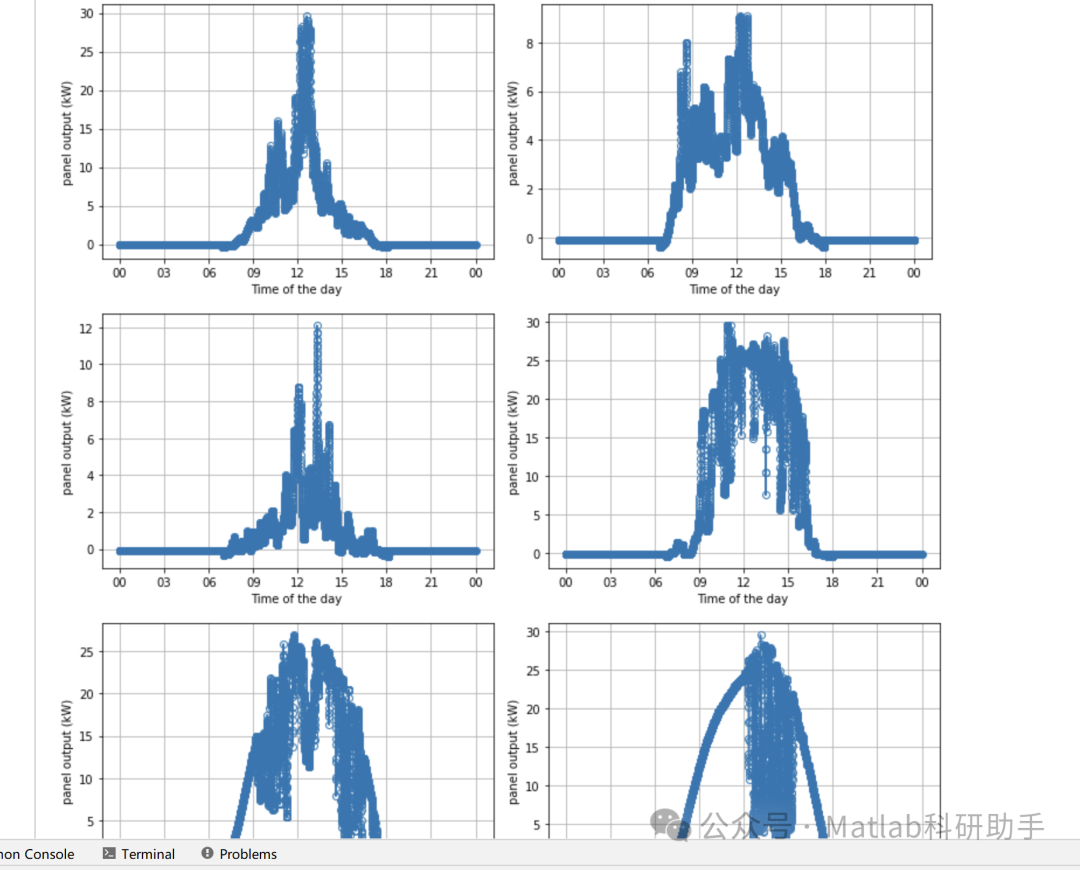

光伏发电数据：包括光伏阵列的输出功率、电压、电流等参数，可从光伏电站的监控系统（SCADA 系统）中直接获取，数据采样频率通常为 1 分钟 / 次或更高，用于验证预测模型的最终预测效果。

（二）天空图像预处理

由于全天空成像仪在拍摄过程中易受外界环境因素（如光照变化、大气散射、设备噪声等）影响，获取的原始天空图像可能存在失真、噪声干扰等问题，需进行预处理以提升图像质量，为后续特征提取奠定基础。常见的预处理步骤包括：

图像校正：

几何校正：鱼眼镜头拍摄的图像存在桶形畸变，需通过建立镜头畸变模型（如多项式畸变模型、 division model 等），对图像进行几何校正，将畸变的天空图像恢复为符合实际天空几何结构的图像，确保云层位置、角度等信息的准确性。

辐射校正：由于不同时段的光照强度、大气透明度不同，同一云层在不同时间拍摄的图像亮度可能存在差异。通过辐射校正，消除光照变化、大气散射等因素对图像灰度值的影响，使图像灰度值能够准确反映云层的实际辐射特性。常用的辐射校正方法包括基于标准板的绝对辐射校正、基于图像统计的相对辐射校正等。

噪声去除：原始天空图像中可能存在由相机传感器噪声、电子干扰等引起的噪声，影响后续特征提取的精度。采用图像去噪算法（如高斯滤波、中值滤波、小波去噪等）去除噪声，其中，小波去噪能够在去除噪声的同时较好地保留云层边缘等细节信息，在天空图像处理中应用较为广泛。

天空区域分割：原始天空图像中可能包含地面景物（如地平线以下的建筑物、树木等），需通过天空区域分割算法，将天空区域与地面区域分离，仅保留天空区域用于后续分析。常用的分割方法包括基于阈值的分割（如 Otsu 阈值法）、基于边缘检测的分割（如 Canny 边缘检测）、基于机器学习的分割（如语义分割模型 U-Net、Mask R-CNN 等）。其中，基于语义分割模型的方法能够适应复杂的天空背景（如日出日落时的霞光、阴天的均匀云层等），分割精度更高。

（三）天空图像特征提取

天空图像特征提取是连接天空图像与光伏发电预测的核心环节，通过提取能够反映云层状态和太阳辐射变化的关键特征，为预测模型提供输入参数。根据特征的表现形式，可分为视觉特征、纹理特征和语义特征三类：

视觉特征：直观反映天空中云层的宏观状态，包括：

云层覆盖率：指天空图像中云层区域所占的面积比例，是衡量天空云量的重要指标。通过对分割后的天空区域进行二值化处理（将云层区域标记为 1，晴空区域标记为 0），计算云层区域的像素数占天空区域总像素数的比例，即可得到云层覆盖率。云层覆盖率与太阳辐射强度呈负相关，覆盖率越高，太阳辐射强度通常越低。

云层移动速度与方向：云层的移动会导致太阳辐射强度的动态变化，通过对连续拍摄的天空图像进行云层跟踪（如基于光流法、模板匹配法等），计算云层在单位时间内的移动距离和方向，可预测未来一段时间内云层对太阳的遮挡情况。

太阳位置与云层遮挡关系：通过太阳位置计算模型（如 SPA 模型），结合图像的拍摄时间、地点（经纬度），确定太阳在天空图像中的位置（如太阳中心点坐标、太阳视直径等），进而分析太阳周围区域的云层覆盖情况（如太阳是否被云层遮挡、遮挡程度等），该特征对直接太阳辐射和光伏发电功率的预测具有重要影响。

纹理特征：反映云层的微观结构和灰度分布规律，能够区分不同类型的云层（如积云、层云、卷云等），而不同类型的云层对太阳辐射的衰减程度不同。常用的纹理特征提取方法包括：

灰度共生矩阵（GLCM）：通过计算图像中不同灰度值像素对在特定方向和距离上的分布概率，提取能量、对比度、相关性、熵等特征参数，其中，熵值能够反映云层纹理的复杂程度，积云的熵值通常高于层云。

局部二值模式（LBP）：通过比较图像中每个像素与其邻域像素的灰度值，将其编码为二进制数，统计二进制数的分布情况作为纹理特征，能够有效描述云层的局部纹理结构，对光照变化具有较强的鲁棒性。

语义特征：基于深度学习模型（如卷积神经网络 CNN）自动提取的高层特征，能够更全面、更抽象地反映天空图像的语义信息（如云层类型、云层厚度、晴空区域比例等）。与传统手工提取特征相比，语义特征无需人工设计特征提取规则，能够通过模型自主学习到对光伏发电预测更有效的特征，尤其在复杂天空场景（如混合云层、多云转晴等）下表现更优。常用的语义特征提取模型包括预训练的 CNN 模型（如 VGG、ResNet、MobileNet 等），通过将预处理后的天空图像输入模型，提取全连接层或卷积层的输出作为语义特征。

（四）预测模型构建

预测模型是实现从天空图像特征到光伏发电功率预测的核心，根据建模思路的不同，可分为传统机器学习模型和深度学习模型两类：

传统机器学习模型：基于提取的天空图像特征（如云层覆盖率、纹理特征等）和历史太阳辐射 / 光伏发电数据，建立统计关联模型，适用于短时间尺度（如 10-60 分钟）的预测。常用的模型包括：

多元线性回归（MLR）：假设光伏发电功率与天空图像特征之间存在线性关系，通过最小二乘法求解回归系数，建立线性预测模型。该模型结构简单、计算效率高，但难以处理特征与功率之间的非线性关系，在复杂天气条件下预测精度较低。

支持向量机（SVM）：通过引入核函数（如径向基核函数 RBF），将非线性问题转化为高维空间中的线性问题，能够有效处理小样本、非线性数据，在光伏发电预测中应用广泛。但 SVM 模型的参数（如惩罚系数、核函数参数）对预测结果影响较大，需通过网格搜索、交叉验证等方法优化参数。

随机森林（RF）：由多个决策树组成，通过集成学习的方式降低单一决策树的过拟合风险，具有较强的抗噪声能力和鲁棒性。在基于天空图像的预测中，随机森林能够自动评估各特征的重要性，筛选出对光伏发电功率影响显著的特征，提升预测精度。

深度学习模型：随着深度学习技术的发展，基于深度学习的预测模型能够直接从原始天空图像中学习特征并进行预测，避免了传统方法中人工提取特征的局限性，在短时间尺度预测中表现出更优的性能。常用的模型包括：

卷积神经网络（CNN）- 回归模型：将天空图像输入 CNN 模型，通过卷积层、池化层提取图像的深层特征，再通过全连接层将特征映射为光伏发电功率预测值。为提升预测精度，可在 CNN 模型中引入注意力机制（如 SE 注意力、CBAM 注意力），使模型重点关注对太阳辐射影响较大的区域（如太阳周围云层区域）。

循环神经网络（RNN）/ 长短期记忆网络（LSTM）：考虑到光伏发电功率具有时间序列特性，且连续的天空图像之间存在时间相关性，可将连续的天空图像序列输入 LSTM 模型，利用 LSTM 的门控机制（输入门、遗忘门、输出门）捕捉时间序列中的长期依赖关系，实现对未来一段时间内（如 5-30 分钟）光伏发电功率的序列预测。

CNN-LSTM 混合模型：结合 CNN 提取空间特征（天空图像的云层分布、纹理等）和 LSTM 捕捉时间特征（云层移动、辐射变化的时间趋势）的优势，先通过 CNN 对单张天空图像进行特征提取，再将连续的特征序列输入 LSTM 进行时间序列预测，能够同时利用天空图像的空间信息和时间信息，进一步提升预测精度，是当前基于天空图像的光伏发电预测研究中的主流模型之一。

三、研究难点与未来发展方向

（一）研究难点

复杂云层场景下的特征提取与建模：在混合云层（如积云与层云共存）、快速变化云层（如强对流天气下的云层移动）场景下，云层的形态、纹理和移动规律复杂，传统的特征提取方法难以全面捕捉云层特征，深度学习模型也面临着样本稀缺、模型泛化能力不足的问题，导致预测精度下降。

设备成本与数据可靠性：全天空成像仪的硬件成本较高，且需要定期维护和校准，对于中小型光伏电站而言，大规模部署存在一定的经济压力。同时，在恶劣天气条件（如暴雨、暴雪、强风）下，全天空成像仪可能出现故障，导致数据中断或失真，影响预测模型的连续运行。

多尺度预测的协同：基于天空图像的预测方法在短时间尺度（如 1 小时内）具有优势，但在中长期尺度（如 24 小时以上）预测中，由于云层变化的不确定性，预测精度显著降低。如何将天空图像数据与数值天气预报数据、历史数据等多源数据融合，实现短、中、长期尺度预测的协同，是当前研究的难点之一。

（二）未来发展方向

基于深度学习的端到端预测模型：进一步探索更先进的深度学习模型（如 Transformer、Vision Transformer（ViT）、生成式对抗网络（GAN）等），构建端到端的预测模型，实现从原始天空图像直接到光伏发电功率预测的端到端学习，减少人工干预，提升模型的自动化程度和预测精度。例如，利用 ViT 模型对天空图像进行分块处理，捕捉图像的全局特征，结合时间注意力机制，提升模型对云层动态变化的捕捉能力。

多源数据融合与跨尺度预测：加强天空图像数据与数值天气预报数据、卫星遥感数据、地面气象观测数据、历史光伏发电数据的融合研究，利用多源数据的互补性，构建跨尺度（短、中、长期）的光伏发电预测模型。例如，短期预测以天空图像数据为主，结合实时气象数据；中期预测融合数值天气预报数据与天空图像序列数据；长期预测以数值天气预报数据和历史发电数据为主，通过多模型集成提升预测精度。

轻量化模型与边缘计算应用：针对光伏电站现场设备算力有限的问题，研究轻量化的深度学习模型（如 MobileNetV2、EfficientNet-Lite 等），通过模型压缩、剪枝、量化等技术，在保证预测精度的前提下，降低模型的计算复杂度和内存占用，实现模型在边缘设备（如光伏电站本地控制器）上的实时运行，减少数据传输成本，提升预测的实时性。
