🔥 内容介绍

头骨剥离（Skull Stripping）是医学图像处理中的一个关键预处理步骤，旨在从脑部MRI或CT图像中精确分离出脑实质，去除头骨、皮肤、肌肉等非脑组织。这一过程对于后续的脑疾病诊断、体积测量、功能分析以及配准等任务至关重要。传统的头骨剥离方法常面临鲁棒性差、精度低以及计算量大等挑战。近年来，基于形态学图像处理的形态算子因其在形状分析、特征提取和噪声抑制方面的独特优势，在头骨剥离领域展现出巨大的潜力。本文将深入探讨如何利用形态算子进行头骨剥离，详细阐述其基本原理、常用的形态学操作、算法流程以及在实际应用中的优缺点，并展望未来的发展方向。

关键词： 图像处理；形态算子；头骨剥离；医学图像；MRI；CT；脑实质分割

1. 引言

医学影像技术，尤其是磁共振成像（MRI）和计算机断层扫描（CT），在神经科学研究和临床实践中扮演着不可或缺的角色。通过这些技术获取的脑部图像包含了丰富的解剖和功能信息，为脑疾病的早期诊断、病灶定位以及治疗方案的制定提供了重要依据。然而，原始的脑部图像通常包含头骨、颅外软组织（如皮肤、肌肉、脂肪）以及背景噪声等非脑组织成分。这些非脑组织的存在会干扰后续的图像分析，例如，在进行脑体积测量时，头骨的存在会导致错误的体积估算；在功能磁共振成像（fMRI）数据处理中，颅外组织的运动伪影会降低信噪比，影响激活区域的准确识别。因此，在对脑部图像进行深入分析之前，必须首先进行头骨剥离，即准确地将脑实质从非脑组织中分离出来。

头骨剥离的目的是获取纯净的脑实质图像，从而提高后续分析的准确性和可靠性。长期以来，研究人员提出了多种头骨剥离方法，包括基于阈值分割、边缘检测、区域生长、形变模型、机器学习以及深度学习等技术。每种方法都有其适用范围和局限性。其中，形态学图像处理以其独特的数学理论基础和强大的形状处理能力，在头骨剥离领域逐渐受到重视。形态算子通过对图像的形状和结构进行操作，能够有效地消除噪声、填充孔洞、连接断裂区域以及提取特定的形状特征，这些能力使其成为解决头骨剥离问题的一种有效工具。

2. 形态学图像处理基础

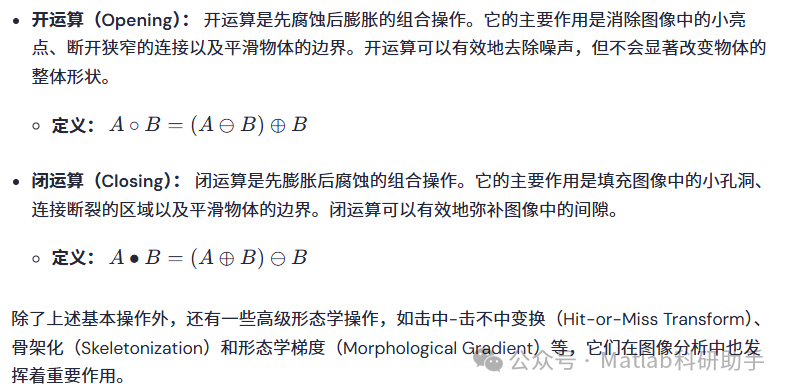

数学形态学（Mathematical Morphology）是图像处理领域的一个重要分支，它以集合论为基础，通过定义结构元素（Structuring Element）对图像进行非线性操作。这些操作主要包括膨胀（Dilation）、腐蚀（Erosion）、开运算（Opening）和闭运算（Closing）等。

2.1 结构元素

结构元素是形态学操作中的核心概念，它是一个预先定义的、具有特定形状和大小的小型二进制模板。在对图像进行形态学操作时，结构元素会在图像上滑动，并根据其形状和原点位置对图像的局部区域进行判断和处理。常见的结构元素包括正方形、圆形、菱形以及线形等。结构元素的选择对于形态学操作的效果至关重要，不同的结构元素会产生不同的处理结果。

2.2 基本形态学操作

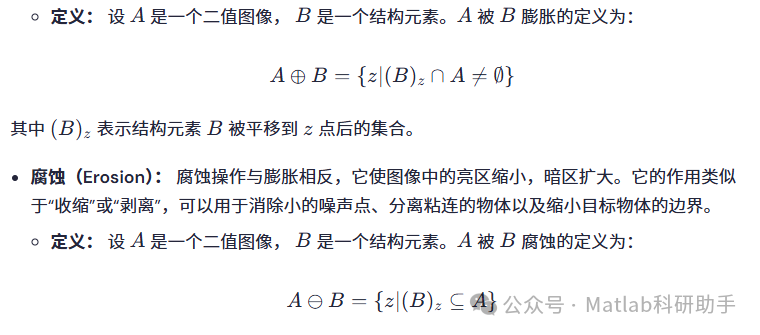

膨胀（Dilation）：
膨胀操作可以使图像中的亮区（前景）扩大，暗区（背景）缩小。它的作用类似于“扩张”或“填充”，可以用于连接断裂的区域、填充小的孔洞以及使目标物体的边界平滑。

3. 基于形态算子的头骨剥离算法

基于形态算子的头骨剥离算法通常遵循一系列步骤，通过巧妙地组合膨胀、腐蚀、开运算和闭运算等操作，逐步将脑实质从非脑组织中分离出来。以下是一个典型的基于形态学操作的头骨剥离算法流程：

3.1 图像预处理

原始的医学图像可能存在噪声、强度不均匀等问题，这些都会影响后续形态学操作的效果。因此，在进行形态学处理之前，通常需要进行预处理。

噪声抑制：
可以使用高斯滤波、中值滤波等方法对图像进行平滑处理，以减少噪声对分割结果的影响。
强度归一化：
将图像的像素强度归一化到特定范围，有助于后续的阈值分割。
偏置场校正：
对于MRI图像，可能存在偏置场效应导致图像强度不均匀，需要进行偏置场校正。

3.2 初始脑实质分割

这一步的目标是粗略地识别出脑实质区域，为后续的精细分割提供一个良好的起点。

阈值分割：
通常采用自适应阈值或Otsu阈值法对预处理后的图像进行二值化，以区分脑组织和背景。由于头骨和脑实质的灰度值通常存在差异，阈值分割可以初步将它们分开。
连通域分析：
对二值化图像进行连通域分析，识别出最大的连通区域，这通常对应于头颅或脑组织。
初步腐蚀：
使用一个相对较小的结构元素对初步分割结果进行腐蚀操作。由于脑实质和头骨之间存在间隙，腐蚀操作可以有效地缩小头骨与脑实质之间的连接，甚至可以断开一些细小的连接，使得脑实质更容易被分离。

3.3 分离头骨与脑实质

这是头骨剥离算法的核心步骤，旨在利用形态学操作的特性，将脑实质与残余的头骨或颅外组织完全分离。

进一步腐蚀：
对初步腐蚀后的图像进行更大尺度的腐蚀操作。通过选择合适的结构元素，可以确保将头骨和脑实质之间的所有连接都断开。腐蚀的程度需要仔细调整，过度腐蚀可能导致脑实质的丢失，而腐蚀不足则无法完全分离头骨。
孔洞填充：
腐蚀操作可能会在脑实质内部产生一些小的孔洞。为了恢复脑实质的完整性，需要进行孔洞填充操作。这通常可以通过以下方法实现：首先，对图像进行反转（将前景和背景对调），然后使用膨胀操作填充孔洞，最后再进行反转。或者，可以直接使用形态学闭运算，它具有填充小孔洞和连接断裂区域的能力。
选择最大连通域：
在完成腐蚀和孔洞填充后，图像中可能会包含多个连通区域，其中最大的连通区域通常对应于脑实质。通过选择最大的连通域，可以有效地去除残余的颅外组织。

3.4 脑实质恢复与平滑

在上述步骤中，腐蚀操作可能会导致脑实质的体积有所缩小，边界变得粗糙。为了恢复脑实质的原始大小和形状，并使其边界平滑，需要进行以下操作。

膨胀恢复：
使用与腐蚀操作中使用的结构元素相同或稍大的结构元素对分离出的脑实质进行膨胀操作。膨胀可以补偿之前腐蚀造成的体积损失，并使脑实质的边界恢复到接近原始状态。
形态学开运算/闭运算：
进行一次形态学开运算可以进一步消除图像中的小亮点和孤立噪声；进行一次形态学闭运算可以填充剩余的小孔洞和连接断裂的区域，使脑实质区域更加完整和光滑。
边界平滑：
可以使用一些平滑滤波算法（如高斯滤波）对最终的脑实质掩膜进行平滑处理，使边界更加自然。

4. 实例分析与讨论

以脑部MRI图像为例，其灰度分布通常呈现出脑白质、脑灰质、脑脊液和头骨等不同组织的灰度差异。头骨剥离的关键在于识别并去除高灰度值的头骨以及周围的颅外软组织。

挑战：
脑部图像中，脑膜、血管以及部分病变区域的灰度值可能与头骨或脑实质接近，给形态学分割带来挑战。此外，图像质量、噪声水平以及个体差异也会影响算法的鲁棒性。
结构元素选择：
结构元素的大小和形状对形态学操作的结果至关重要。较小的结构元素可以保留更多的细节，但可能无法完全分离粘连区域；较大的结构元素可以更好地分离粘连区域，但可能导致脑实质的过度腐蚀或细节丢失。通常需要根据图像的特性和具体的应用场景进行经验性选择和调整。
参数调整：
腐蚀和膨胀的迭代次数、阈值分割的阈值等参数都需要进行仔细的调整。这通常需要结合先验知识、人工经验以及对不同数据集的测试来确定最优参数。

优点：

计算效率高：
形态学操作通常是非线性的，但其计算过程相对简单，对于大规模图像数据具有较高的计算效率。
直观易懂：
形态学操作的几何直观性使其易于理解和实现。
鲁棒性：
对于一定的噪声和灰度不均匀性，形态学操作具有一定的鲁棒性。
对形状敏感：
形态学操作能够有效地处理图像的形状和结构信息，这对于头骨剥离至关重要。

缺点：

参数依赖性：
形态学操作的性能对结构元素的选择和参数的设置高度敏感，不同的图像可能需要不同的参数。
细节丢失：
过度的腐蚀或膨胀操作可能导致脑实质细节的丢失。
对复杂拓扑结构处理能力有限：
对于形态复杂的脑部结构，单一的形态学操作可能难以达到理想的分割效果。
缺乏自适应性：
传统的形态学方法缺乏自适应性，难以自动调整参数以适应不同个体的图像差异。

5. 展望

尽管基于形态算子的头骨剥离方法存在一些局限性，但其在医学图像处理中的应用潜力依然巨大。未来的研究方向可以包括：

自适应形态学：
发展能够根据图像内容和局部特征自动调整结构元素和操作参数的自适应形态学算法，以提高算法的鲁棒性和通用性。
结合深度学习：
将形态学算子与深度学习技术相结合。例如，可以利用深度学习模型进行初步的脑实质分割，然后使用形态学操作进行后处理，以优化分割结果的完整性和平滑性。或者，可以将形态学算子作为深度学习网络中的特殊层，用于提取形状特征。
多模态融合：
结合多模态医学图像（如MRI和CT），利用不同模态图像的互补信息，提高头骨剥离的准确性。
三维形态学：
发展更加精细的三维形态学操作，直接对三维医学图像进行头骨剥离，从而避免二维切片处理中可能存在的一致性问题。
并行计算与GPU加速：
利用并行计算和GPU加速技术，进一步提高形态学操作的计算效率，以满足临床实时处理的需求。

6. 结论

头骨剥离是医学图像处理中一个基础且关键的预处理步骤。基于形态算子的头骨剥离方法通过巧妙地组合膨胀、腐蚀、开运算和闭运算等基本操作，能够有效地从脑部图像中分离出脑实质，为后续的图像分析提供纯净的输入。本文详细阐述了形态学图像处理的基本原理、头骨剥离算法的流程、优缺点以及未来的发展方向。尽管形态学方法存在对参数敏感等局限性，但其计算效率高、直观易懂以及对形状敏感等优点使其在医学图像处理领域仍具有广阔的应用前景。随着图像处理技术的不断发展，尤其是与深度学习、自适应算法以及多模态融合技术的结合，基于形态算子的头骨剥离方法将有望实现更高的精度、鲁棒性和自动化水平，为神经科学研究和临床诊断提供更强大的支持。
