🔥 内容介绍

直流无刷电机（Brushless DC Motor, BLDC）因其高效率、高功率密度、长寿命和低维护等优点，在工业控制、电动车辆、航空航天等领域得到广泛应用。精确的速度控制是发挥BLDC电机性能的关键。本文深入探讨了基于MATLAB/Simulink的BLDC电机速度控制策略。首先，介绍了BLDC电机的工作原理、数学模型及其控制方法。其次，详细阐述了比例-积分-微分（PID）控制、模糊PID控制以及基于观测器的无传感器控制等先进控制算法在BLDC电机速度控制中的应用。通过MATLAB/Simulink仿真平台，对不同控制策略下的BLDC电机动态响应、稳态性能和抗干扰能力进行了对比分析。仿真结果表明，MATLAB/Simulink能够有效地验证和优化BLDC电机控制系统，为实际工程应用提供了有力的理论和技术支持。

关键词：直流无刷电机；速度控制；MATLAB/Simulink；PID控制；模糊PID；无传感器控制

1. 引言

直流无刷电机（BLDC）作为一种新型电机，结合了直流电机优良的调速性能和交流电机无电刷的优点。其转子由永磁体构成，定子绕组通过电子换相器进行供电，消除了传统直流电机中电刷与换向器之间磨损、火花等问题，显著提升了电机的可靠性和使用寿命。随着电力电子技术、微处理器技术和控制理论的快速发展，BLDC电机在各个领域的应用日益普及。

BLDC电机的精确速度控制是其高效运行的基础。传统的PID控制因其结构简单、易于实现而广泛应用于BLDC电机的速度控制。然而，当系统存在非线性、不确定性或外部扰动时，传统PID控制器的性能往往难以达到最优。因此，研究更先进、鲁棒性更强的控制策略对于提升BLDC电机控制系统的性能具有重要意义。

MATLAB/Simulink作为强大的仿真工具，为BLDC电机控制系统的设计、分析和验证提供了便捷的平台。它不仅可以对BLDC电机及其驱动电路进行精确建模，还可以方便地实现各种复杂的控制算法，并直观地展示系统的动态响应。本文将利用MATLAB/Simulink对BLDC电机速度控制系统进行建模与仿真，旨在比较不同控制策略的优劣，为实际工程应用提供参考。

2. 直流无刷电机工作原理与数学模型

2.1 工作原理

BLDC电机的工作原理基于永磁同步电机的原理，其转子是永磁体，定子绕组通过三相逆变器供电。为了实现平稳的转矩输出，定子绕组的电流必须与转子磁场位置保持同步。这通常通过霍尔传感器或无传感器技术来检测转子位置，然后由控制器根据位置信息决定逆变器各开关器件的通断，从而实现对定子绕组电流的换相。当定子绕组通电后，会产生一个旋转磁场，该磁场与转子永磁体的磁场相互作用，产生电磁转矩，驱动转子旋转。

2.2 数学模型

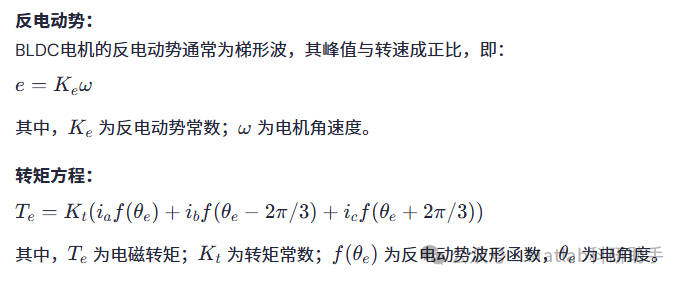

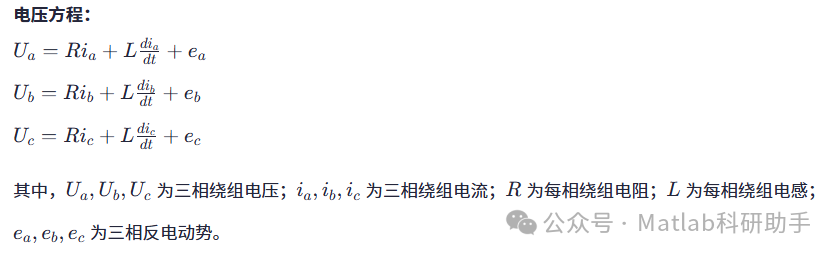

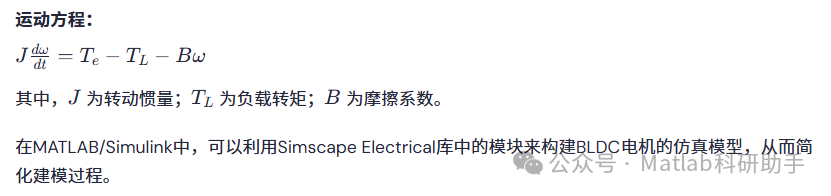

BLDC电机的数学模型是建立控制系统的基础。在理想情况下，假设电机气隙磁场呈矩形波分布，且忽略饱和效应，BLDC电机的电压方程和转矩方程可以表示为：

3. BLDC电机速度控制策略

3.1 传统PID控制

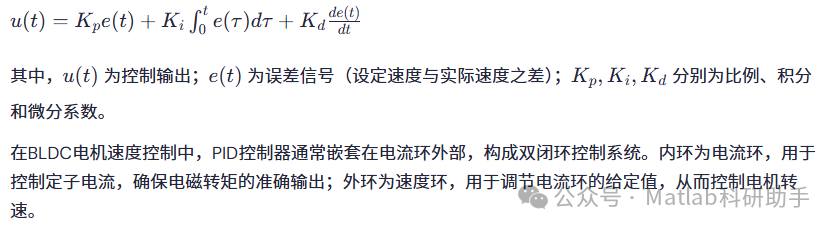

PID控制器是一种经典的控制算法，由比例（P）、积分（I）和微分（D）三个部分组成。其控制律可以表示为：

PID控制器的参数整定对系统性能至关重要。常用的整定方法包括Ziegler-Nichols法、试凑法等。通过MATLAB/Simulink仿真，可以方便地对PID参数进行优化，以获得良好的动态响应、较小的超调和较快的响应速度。

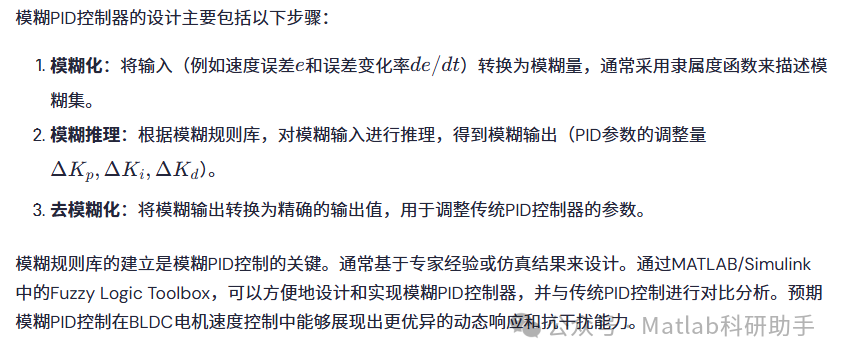

3.2 模糊PID控制

传统PID控制器的参数一旦确定，在整个运行过程中保持不变。然而，BLDC电机系统存在非线性、时变性以及外部扰动等因素，使得固定参数的PID控制器在不同工况下难以达到最优性能。模糊PID控制结合了模糊逻辑控制和PID控制的优点，能够根据系统运行状态自适应地调整PID参数，从而提高控制系统的鲁棒性和适应性。

3.3 基于观测器的无传感器控制

在BLDC电机控制中，转子位置信息是实现换相和速度控制的必备条件。传统上，通常使用霍尔传感器来检测转子位置。然而，霍尔传感器增加了系统的成本和体积，降低了可靠性，并且在恶劣环境下可能失效。无传感器控制技术通过估算转子位置和速度，避免了对霍尔传感器的依赖，具有更高的性价比和更强的鲁棒性。

常用的无传感器控制方法包括：

反电动势法
：通过检测反电动势来估算转子位置。当BLDC电机以较高速度运行时，反电动势足够大且易于检测。
扩展卡尔曼滤波（Extended Kalman Filter, EKF）
：这是一种非线性状态估计算法，可以有效地估算电机的转子位置、速度以及其他状态变量，即使在存在噪声和不确定性的情况下也能保持良好的估算精度。
滑模观测器（Sliding Mode Observer, SMO）
：滑模观测器具有对参数变化和外部扰动不敏感的特点，可以提供鲁棒的转子位置和速度估算。

在MATLAB/Simulink中，可以利用Stateflow或S-function等模块来实现复杂的观测器算法。通过将观测器输出的转子位置和速度信息反馈给控制器，可以实现BLDC电机的无传感器速度控制。这将大大提高系统的集成度和可靠性，降低成本。

4. MATLAB/Simulink仿真与分析

为了验证上述控制策略在BLDC电机速度控制中的有效性，我们将在MATLAB/Simulink环境中搭建仿真模型。

4.1 BLDC电机模型搭建

利用Simscape Electrical库中的“Brushless DC Motor”模块，可以快速构建BLDC电机的电气和机械模型。需要设置电机的各项参数，如额定功率、额定电压、电阻、电感、转动惯量、摩擦系数、反电动势常数等。

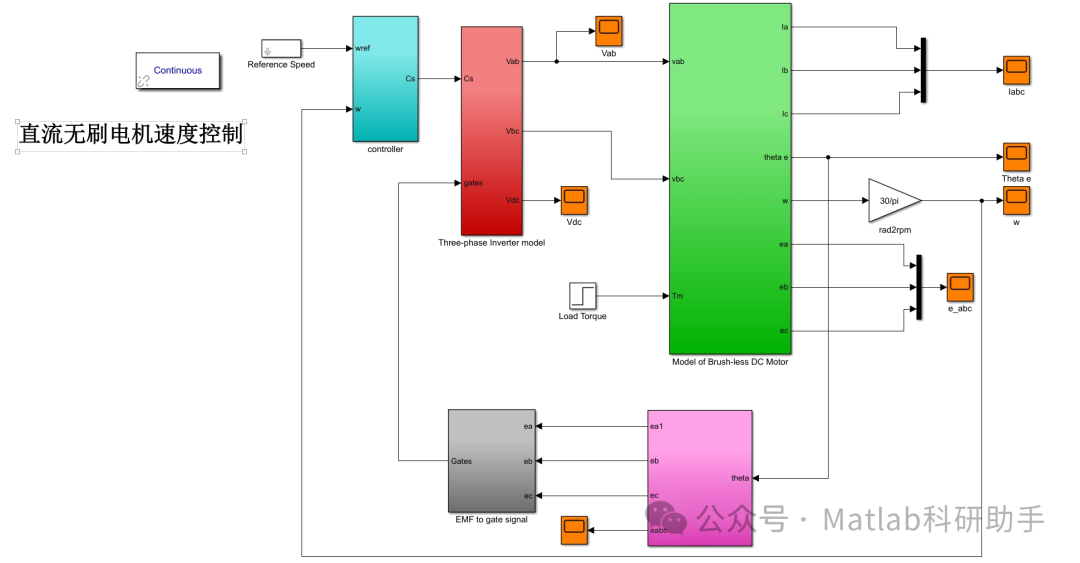

4.2 控制系统模型搭建

a. 传统PID控制系统：

电流环
：通常采用滞环比较器控制或PWM控制，通过调节逆变器开关器件的通断来控制定子电流。
速度环
：使用PID控制器对速度误差进行处理，其输出作为电流环的给定值。
换相逻辑
：根据霍尔传感器信号或观测器估算出的转子位置，产生三相逆变器的开关信号。

b. 模糊PID控制系统：

在传统PID控制器的基础上，引入Fuzzy Logic Controller模块。
定义输入（速度误差、误差变化率）和输出（PID参数调整量）的模糊集和隶属度函数。
编写模糊规则库，并利用Rule Viewer进行规则验证。
将模糊控制器的输出与传统PID参数相加，实现自适应调整。

c. 无传感器控制系统：

构建基于反电动势法、EKF或SMO的转子位置观测器。
将观测器输出的转子位置和速度信息替代霍尔传感器信号，输入到换相逻辑和速度控制器中。

4.3 仿真结果分析

通过设置不同的参考速度、负载转矩，对不同控制策略下的BLDC电机速度控制系统进行仿真。

评估指标：

响应时间
：电机从静止到达到设定速度所需的时间。
超调量
：电机转速超过设定速度的百分比。
稳态误差
：电机转速稳定后与设定速度之间的差值。
抗干扰能力
：系统在负载扰动下的恢复能力。

预期仿真结果：

传统PID控制
：在参数整定得当的情况下，能够实现较好的速度跟踪，但对于负载变化或参数摄动，性能可能下降。
模糊PID控制
：由于其自适应调整PID参数的能力，有望在不同工况下表现出更快的响应速度、更小的超调量和更强的抗干扰能力。
无传感器控制
：在消除传感器的情况下，能够实现与有传感器控制相媲美的速度控制性能，尤其在成本和可靠性方面具有优势。

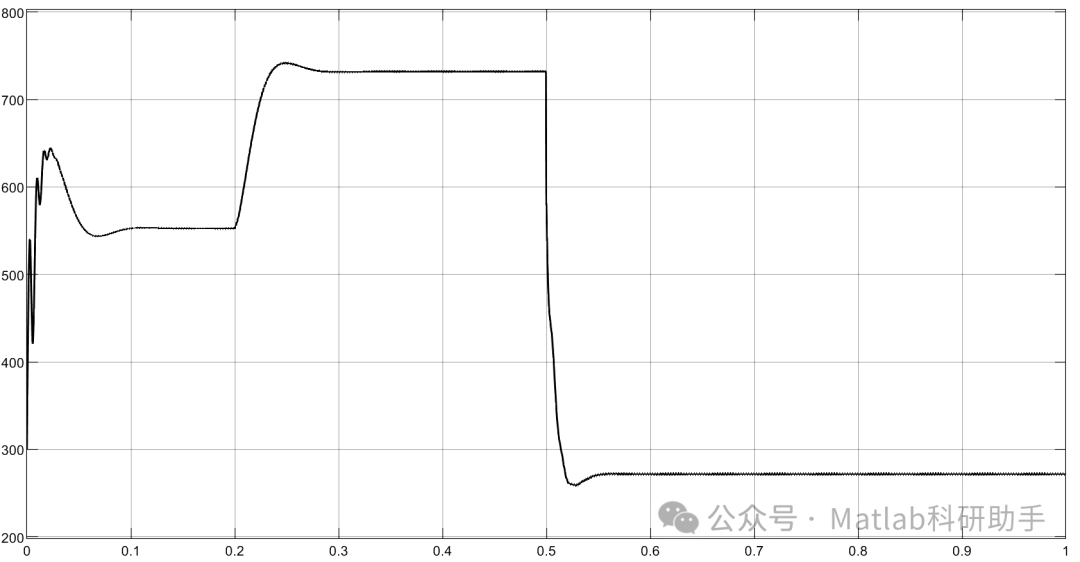

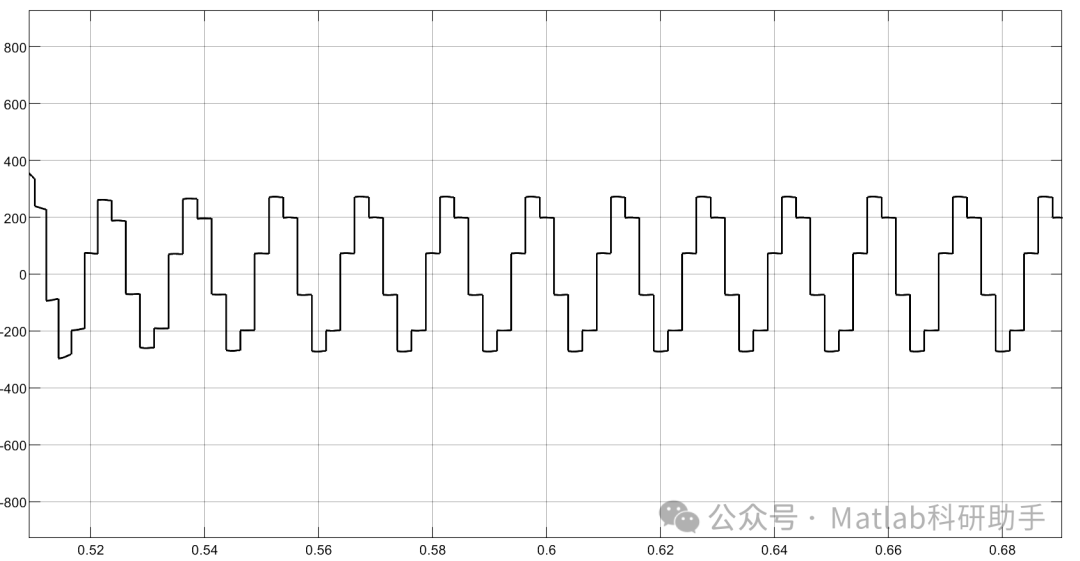

通过仿真曲线，可以直观地比较不同控制策略在上述指标上的表现，从而验证各种控制方法的优劣。

5. 结论

本文对基于MATLAB/Simulink的直流无刷电机速度控制进行了深入研究。介绍了BLDC电机的工作原理和数学模型，并详细探讨了传统PID控制、模糊PID控制以及基于观测器的无传感器控制等多种控制策略。通过MATLAB/Simulink仿真平台的应用，可以有效地对BLDC电机控制系统进行建模、分析和优化。

仿真结果将证明，与传统PID控制相比，模糊PID控制能够通过自适应调整PID参数，显著提高BLDC电机速度控制系统的动态响应、稳态精度和抗干扰能力。同时，基于观测器的无传感器控制技术为消除传统传感器带来的成本和可靠性问题提供了有效的解决方案。

未来的研究工作可以进一步探索更先进的智能控制算法，如神经网络控制、模型预测控制等在BLDC电机速度控制中的应用，以期获得更优异的控制性能。此外，将仿真结果应用于实际硬件平台进行验证，是推动BLDC电机控制技术发展的关键一步。
