Zernike多项式在光学领域中，特别是在描述和校正各种系统像差方面，扮演着核心角色。它们因其在单位圆上正交的特性，被广泛应用于圆形瞳孔的像差分析。然而，Zernike多项式的应用并不仅限于圆形瞳孔。通过坐标变换和加权，它们同样可以有效地应用于其他非圆形瞳孔，如六边形、椭圆形、矩形甚至是环形瞳孔，这为复杂光学系统的设计和分析提供了强大的工具。

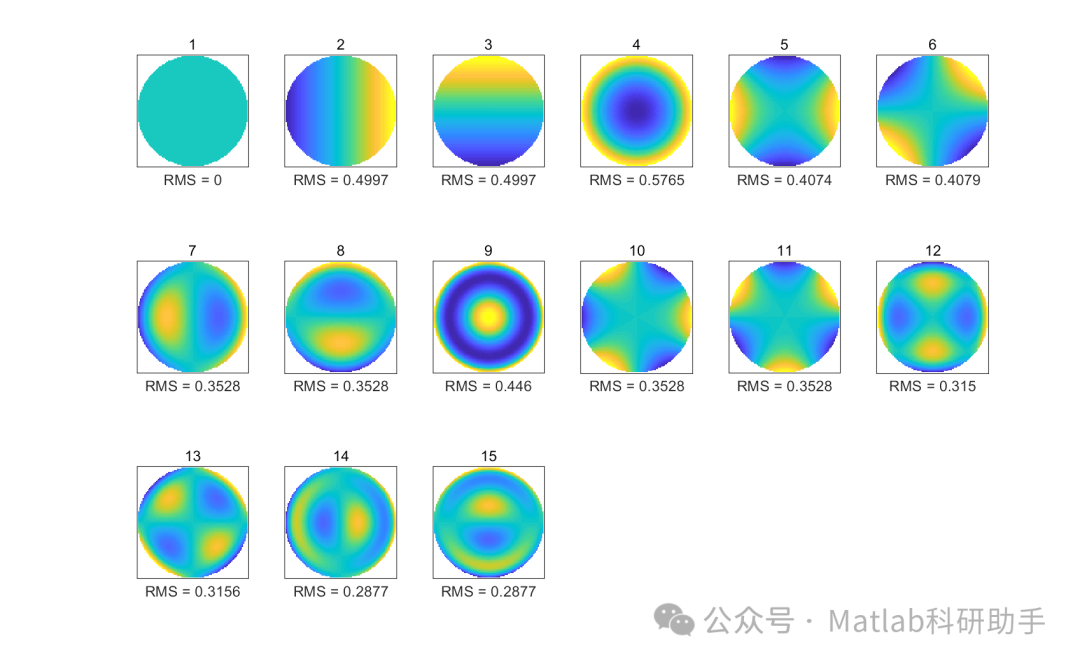

首先，我们来探讨Zernike多项式在圆形瞳孔上的经典应用。Zernike多项式集合构成了一个完备的正交基，可以在单位圆上精确地描述任何波前。每个Zernike多项式都与一种特定的像差类型相关联，例如，Zernike多项式Z_2^0对应于离焦，Z_2^2对应于像散，Z_3^1对应于彗差等。这种直接的对应关系使得光学工程师能够方便地识别和量化系统中的各种像差，从而指导光学元件的制造和校准。在圆形瞳孔中，Zernike多项式的应用最为直接，其系数可以直接通过拟合波前数据获得，并用于计算光学系统的调制传递函数（MTF）或点扩散函数（PSF）。

然而，许多光学系统并不总是拥有完美的圆形瞳孔。例如，一些望远镜的主镜可能被遮挡，形成环形瞳孔；激光束整形系统可能需要处理椭圆形或矩形光斑；而某些特殊的衍射光学元件则可能产生六边形瞳孔。在这些情况下，直接使用基于圆形瞳孔定义的Zernike多项式可能会导致分析的复杂性和精度下降。

为了将Zernike多项式应用于非圆形瞳孔，通常需要采用两种主要策略：坐标变换和加权正交化。

对于椭圆形瞳孔，可以通过简单的坐标缩放来实现Zernike多项式的应用。假设一个椭圆形瞳孔的长轴和短轴分别为a和b，我们可以将笛卡尔坐标(x, y)变换为(x', y')，其中x' = x/a，y' = y/b，使得椭圆形区域在新的坐标系中变为单位圆。然后，在这个变换后的坐标系中应用标准的Zernike多项式。这种方法虽然直观，但需要注意的是，变换后的Zernike系数与原始空间中的像差类型可能不再直接对应，需要进行进一步的解释和分析。

矩形瞳孔的情况则更为复杂。直接的坐标变换并不能将矩形区域完美地映射到单位圆。在这种情况下，可以考虑使用数值方法，如Gram-Schmidt正交化过程，在矩形区域上构造一组正交多项式，然后将这些多项式与Zernike多项式进行关联。另一种方法是将矩形瞳孔视为一个被截断的圆形瞳孔，并在圆形区域上定义Zernike多项式，然后通过加权函数来限制其在矩形区域内的有效性。这种方法虽然可以利用现有的Zernike多项式框架，但会引入非正交性问题，需要谨慎处理。

六边形瞳孔在某些分段式望远镜或微光学阵列中较为常见。对于这种几何形状，可以采用与矩形瞳孔类似的方法，即通过加权正交化来扩展Zernike多项式的应用。研究人员已经开发了专门针对六边形区域的正交多项式，这些多项式与Zernike多项式在圆形区域上的性质类似。然而，将这些多项式与标准Zernike多项式进行有效的转换和比较仍然是一个活跃的研究领域。

环形瞳孔在存在中心遮挡的望远镜（如卡塞格林望远镜）中非常普遍。对于环形瞳孔，Zernike多项式的正交性在单位圆上成立，但在环形区域上则不再完全正交。为了解决这个问题，可以引入“环形Zernike多项式”（Annular Zernike Polynomials）或“科罗娜Zernike多项式”（Corona Zernike Polynomials）。这些多项式是在环形区域上进行正交化处理的标准Zernike多项式，它们保留了Zernike多项式的一些优良特性，并且能够更好地描述环形瞳孔的像差。通过使用这些专门的环形Zernike多项式，可以更准确地分析和校正中心遮挡光学系统中的像差。

总而言之，Zernike多项式虽然最初是为圆形瞳孔定义的，但其强大的数学特性和在像差分析中的便利性促使研究人员探索其在非圆形瞳孔中的应用。通过巧妙的坐标变换、加权正交化以及发展专门的环形Zernike多项式，Zernike多项式的概念已经成功地扩展到椭圆形、矩形、六边形和环形等各种复杂的瞳孔形状。这些扩展不仅丰富了光学像差分析的理论框架，也为现代光学系统的设计、优化和校准提供了更为灵活和强大的工具，从而推动了从天文望远镜到医疗成像设备等广泛领域的技术进步。随着光学系统复杂性的不断增加，Zernike多项式及其衍生理论将在未来持续发挥其不可替代的作用。
