在全球积极推动清洁能源发展的大背景下，太阳能、风能等可再生能源发电规模不断扩大。并网逆变器作为可再生能源发电系统中连接发电装置与电网的关键设备，其性能优劣直接影响到电能质量和系统稳定性。空间矢量脉宽调制（SVPWM）技术凭借独特优势，在并网逆变器控制中得到广泛应用，成为提升逆变器性能的重要手段。

SVPWM 技术原理

基本概念

SVPWM 技术从电机控制角度出发，通过控制逆变器开关状态，输出不同电压矢量，合成期望的圆形旋转磁场。在三相逆变器中，逆变器的开关状态组合对应不同空间电压矢量。以常见的三相两电平逆变器为例，其具有 8 种开关状态，对应 6 个非零矢量和 2 个零矢量。这些矢量在空间中均匀分布，构成一个六边形的电压矢量空间。

工作过程

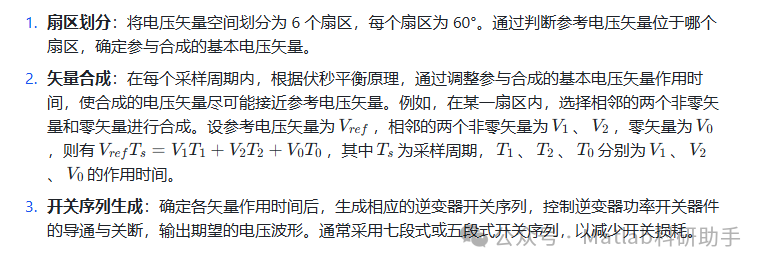

SVPWM 在并网逆变器中的应用

并网逆变器工作原理概述

并网逆变器主要功能是将光伏发电板、风力发电机等产生的直流电转换为与电网同频率、同相位、同幅值的交流电并注入电网。其工作过程一般包括最大功率点跟踪（MPPT）、DC - DC 升压变换、DC - AC 逆变以及滤波和电网同步等环节。

SVPWM 在各环节的作用

DC - AC 逆变环节：在逆变环节，SVPWM 技术通过精确控制逆变器开关状态，输出高质量的三相交流电。相比传统的正弦脉宽调制（SPWM）技术，SVPWM 能更有效地利用直流母线电压，其直流电压利用率比 SPWM 提高约 15%。例如，在相同直流母线电压下，SVPWM 可输出更高幅值的交流电压，有利于提高发电系统的整体效率。同时，SVPWM 输出的电压波形谐波含量更低，能有效减少并网电流谐波对电网的污染。通过合理选择开关矢量和作用时间，可使输出电压更接近正弦波，降低电流谐波畸变率（THD），一般可将 THD 控制在 5% 以下，满足电网对电能质量的严格要求。

电网同步环节：并网逆变器需要与电网保持精确同步，以确保电能顺利注入电网。SVPWM 技术可通过控制输出电压矢量的相位和频率，使其与电网电压匹配。借助锁相环（PLL）技术，实时检测电网电压相位和频率，调整 SVPWM 算法中的参考信号，使逆变器输出电压与电网电压在相位和频率上保持一致，实现精确的电网同步。

基于 SVPWM 的并网逆变器研究现状

研究成果

控制策略优化：众多学者致力于 SVPWM 控制策略的优化。例如，提出基于模型预测控制的 SVPWM 算法，该算法通过建立逆变器和电网的模型，预测未来时刻的系统状态，提前优化 SVPWM 的开关序列，进一步降低电流谐波和开关损耗。实验结果表明，采用该算法后，电流 THD 可降低至 3% 左右，开关损耗降低约 20%。还有研究将智能算法如模糊控制、神经网络与 SVPWM 相结合，根据系统运行状态实时调整 SVPWM 参数，提高系统的动态响应性能和鲁棒性。在光照强度或风速快速变化的情况下，基于智能算法的 SVPWM 控制能使并网逆变器更快地适应变化，保持稳定的电能输出。

拓扑结构改进与 SVPWM 适配：随着多电平逆变器拓扑结构的发展，如三电平、五电平逆变器等，研究人员针对不同拓扑结构对 SVPWM 算法进行优化。对于三电平逆变器，提出简化的 SVPWM 算法，通过合理划分矢量空间和选择开关矢量，在保证中点电位平衡的同时，减少计算量和开关损耗。在高压大功率应用场合，采用多电平逆变器结合优化的 SVPWM 算法，可显著提高系统的输出容量和电能质量。

面临挑战

复杂工况适应性：在实际应用中，并网逆变器面临复杂多变的工况，如电网电压波动、频率偏移、谐波污染以及不同的光照强度和风速等。尽管现有 SVPWM 控制策略在一定程度上能应对这些变化，但在极端工况下，仍可能出现电能质量下降、系统稳定性降低等问题。当电网电压出现严重跌落时，如何保证逆变器持续稳定运行并维持良好的电能输出，是亟待解决的问题。

算法复杂度与实时性平衡：为提高逆变器性能，一些优化的 SVPWM 算法复杂度较高，对控制器计算能力要求大幅增加。在资源有限的嵌入式控制器中，可能无法满足实时性要求。如何在保证控制性能的前提下，降低算法复杂度，实现算法复杂度与实时性的良好平衡，是实际工程应用中面临的挑战之一。

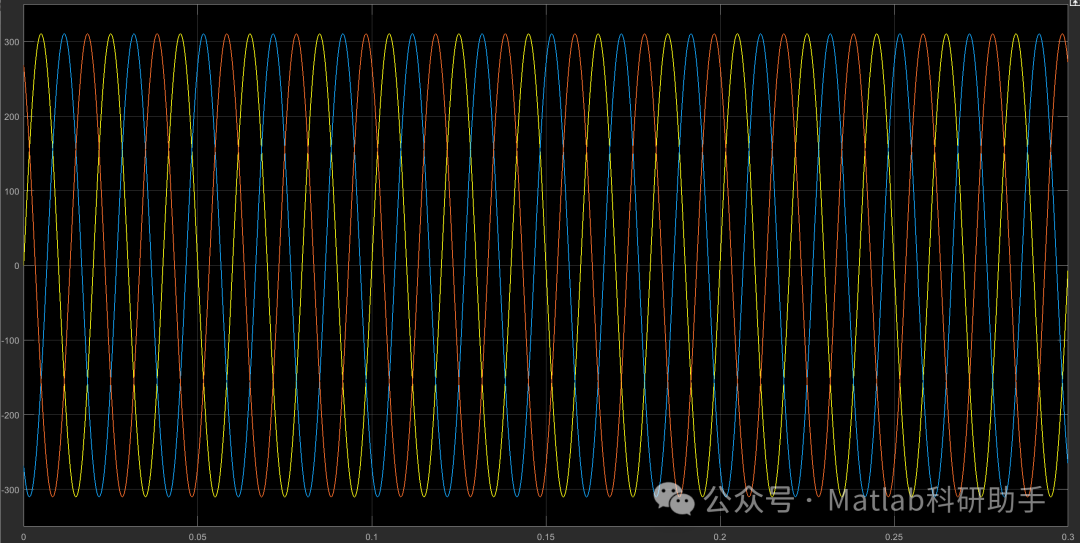

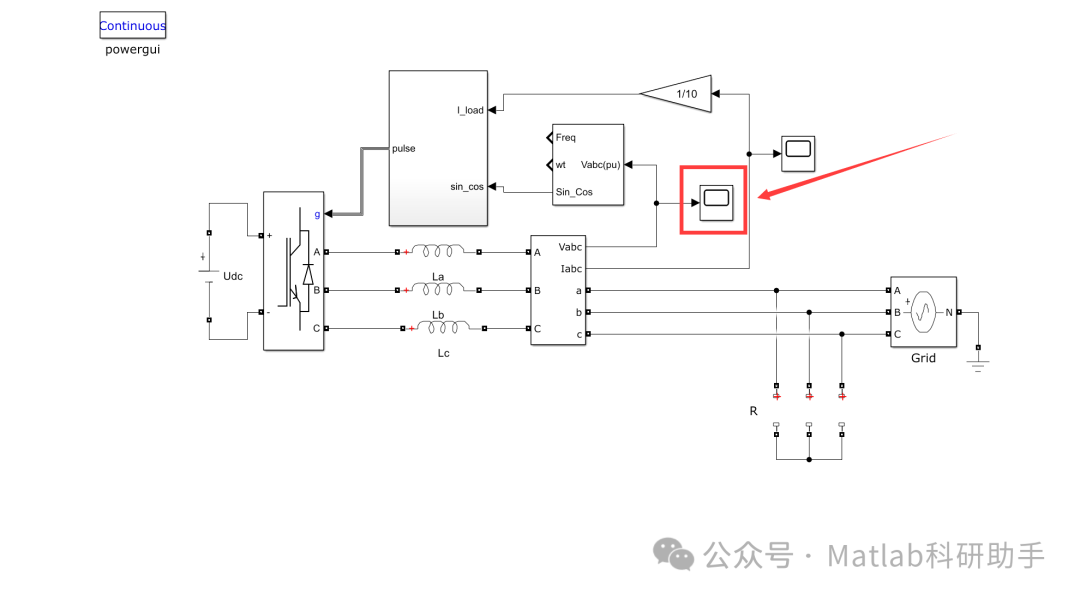

结论与展望

SVPWM 技术为并网逆变器性能提升带来显著效果，在提高直流电压利用率、降低谐波含量、实现精确电网同步等方面发挥重要作用。当前的研究成果为其在可再生能源发电领域的广泛应用奠定了坚实基础。然而，面对复杂的实际工况和不断提高的性能要求，仍需进一步深入研究。未来，一方面可继续探索新的控制理论和智能算法，与 SVPWM 深度融合，提升其在复杂工况下的适应性和鲁棒性；另一方面，需从硬件设计和算法优化两方面着手，解决算法复杂度与实时性的矛盾，推动基于 SVPWM 的并网逆变器向更高效率、更高可靠性、更好电能质量方向发展，为全球可再生能源的大规模高效利用提供有力支撑。
