🔥 内容介绍

发光太阳聚光器（LSC）作为一种新型的太阳能利用装置，通过荧光材料吸收太阳光并将其波导至边缘的光伏电池进行发电，具有成本低、可柔性设计、能利用散射光等优势，在建筑光伏一体化等领域具有广阔应用前景。然而，LSC 内部光线传输过程复杂，受材料特性、几何结构等多种因素影响，准确描述其光学性能是优化设计的关键。蒙特卡洛光线追踪法凭借对复杂光线传输过程的强大模拟能力，成为研究 LSC 光学性能的重要工具。本文将深入探讨发光太阳聚光器的工作原理与结构特点，阐述蒙特卡洛光线追踪法在 LSC 研究中的应用原理，详细介绍基于该方法的研究内容与步骤，分析其优势及面临的挑战，并展望未来的发展方向，为 LSC 的优化设计和性能提升提供参考。

关键词

发光太阳聚光器；蒙特卡洛光线追踪；光学性能；太阳能利用；优化设计

一、引言

随着全球能源危机和环境问题的日益严峻，太阳能作为一种清洁、可再生的能源受到广泛关注。传统的太阳能光伏技术虽然发展成熟，但存在成本较高、对太阳光照角度敏感等问题。发光太阳聚光器（LSC）的出现为解决这些问题提供了新的途径。

LSC 主要由透明基底和掺杂其中的荧光材料组成。当太阳光照射到 LSC 表面时，荧光材料吸收特定波长的光子并发射出更长波长的荧光光子，这些荧光光子在基底内部通过全反射进行传输，最终被边缘的光伏电池吸收并转化为电能。与传统聚光器相比，LSC 无需复杂的跟踪系统，可在阴天或散射光条件下工作，且易于与建筑材料集成，具有显著的应用优势。

然而，LSC 的光学性能受到多种因素的影响，如荧光材料的吸收和发射光谱、量子产率、基底材料的折射率、器件的几何形状和尺寸等。光线在 LSC 内部的传输过程涉及吸收、发射、反射、折射、散射等多种物理现象，采用解析方法难以准确描述。蒙特卡洛光线追踪法通过随机模拟大量光线的传输路径，能够精确地模拟复杂的光学过程，为 LSC 的性能分析和优化设计提供可靠的手段。因此，开展发光太阳聚光器的蒙特卡洛光线追踪研究具有重要的理论意义和实际应用价值。

二、发光太阳聚光器的工作原理与结构特点

2.1 工作原理

发光太阳聚光器的工作过程主要包括三个阶段：

吸收：太阳光中的光子入射到 LSC 中，被荧光材料吸收。荧光材料通常具有特定的吸收光谱，只能吸收能量大于其禁带宽度的光子。

发射：吸收光子后的荧光材料分子处于激发态，随后通过辐射跃迁发射出荧光光子。发射的荧光光子波长通常比吸收的光子波长长，这一特性使得荧光光子能够在基底中通过全反射进行传输，减少了因再吸收而造成的能量损失。

波导与收集：发射的荧光光子在透明基底内部传播，当光子以大于临界角的角度入射到基底与空气的界面时，发生全反射，从而被约束在基底内传输至 LSC 的边缘。边缘处的光伏电池将这些荧光光子的能量转化为电能。

2.2 结构特点

LSC 的基本结构包括透明基底和荧光材料，根据应用需求可以设计成不同的形状和尺寸，常见的有平板型、圆柱型、曲面型等。

透明基底：通常由玻璃、聚甲基丙烯酸甲酯（PMMA）等透明材料制成，其作用是支撑荧光材料并为光线传输提供波导通道。基底材料的折射率对全反射的临界角有重要影响，折射率越高，临界角越小，越容易实现全反射，有利于光线的传输。

荧光材料：是 LSC 的核心组成部分，决定了 LSC 的吸收和发射特性。常见的荧光材料包括有机染料、量子点、稀土配合物等。有机染料成本低、吸收系数高，但光稳定性较差；量子点具有尺寸可调的吸收和发射光谱，光稳定性较好，但成本较高；稀土配合物发光效率高，光稳定性好，是一种具有潜力的荧光材料。

光伏电池：通常安装在 LSC 的边缘，用于收集传输至边缘的荧光光子并将其转化为电能。为了提高光子的收集效率，光伏电池的光谱响应范围应与荧光材料的发射光谱相匹配。

三、蒙特卡洛光线追踪法的应用原理

蒙特卡洛光线追踪法是一种基于随机抽样的数值模拟方法，其基本思想是通过模拟大量光线的传输轨迹，统计分析光线与物质的相互作用结果，从而获得系统的宏观光学性能。在发光太阳聚光器的研究中，蒙特卡洛光线追踪法的应用原理主要包括以下几个方面：

3.1 光线的表示与抽样

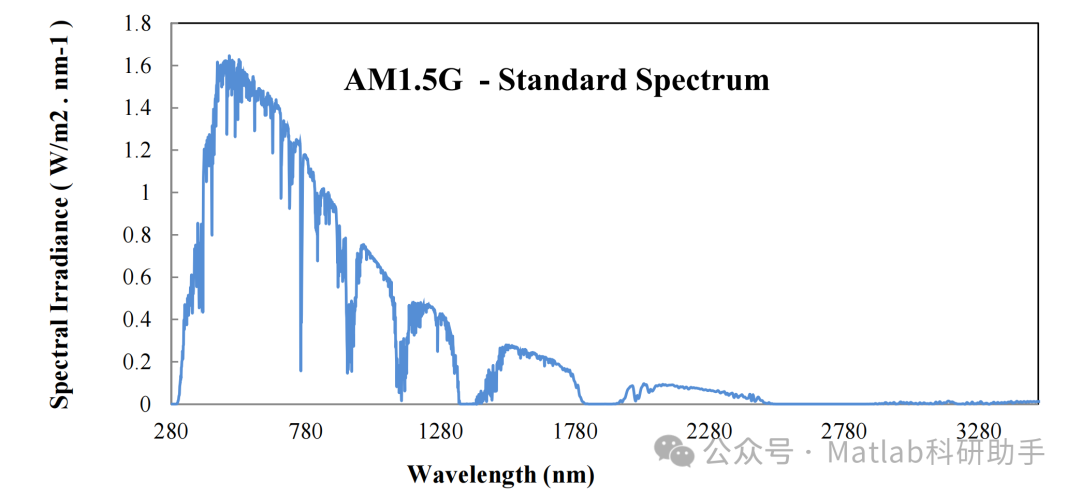

在蒙特卡洛光线追踪中，每条光线被视为一个具有特定方向、波长和能量的光子。根据太阳光的光谱分布，对入射光线的波长进行抽样，以模拟不同波长的太阳光入射到 LSC 中的情况。同时，根据入射角度的分布（如朗伯分布）对光线的入射方向进行抽样，以模拟实际的太阳光照条件。

3.2 光线与物质的相互作用模拟

光线在 LSC 内部的传输过程中，会与荧光材料和基底材料发生多种相互作用，蒙特卡洛光线追踪法需要对这些相互作用进行精确模拟：

吸收：当光线与荧光材料分子相遇时，根据荧光材料的吸收截面和浓度，计算光线被吸收的概率。如果光线被吸收，则该光线终止，同时根据荧光材料的发射特性产生新的荧光光子。

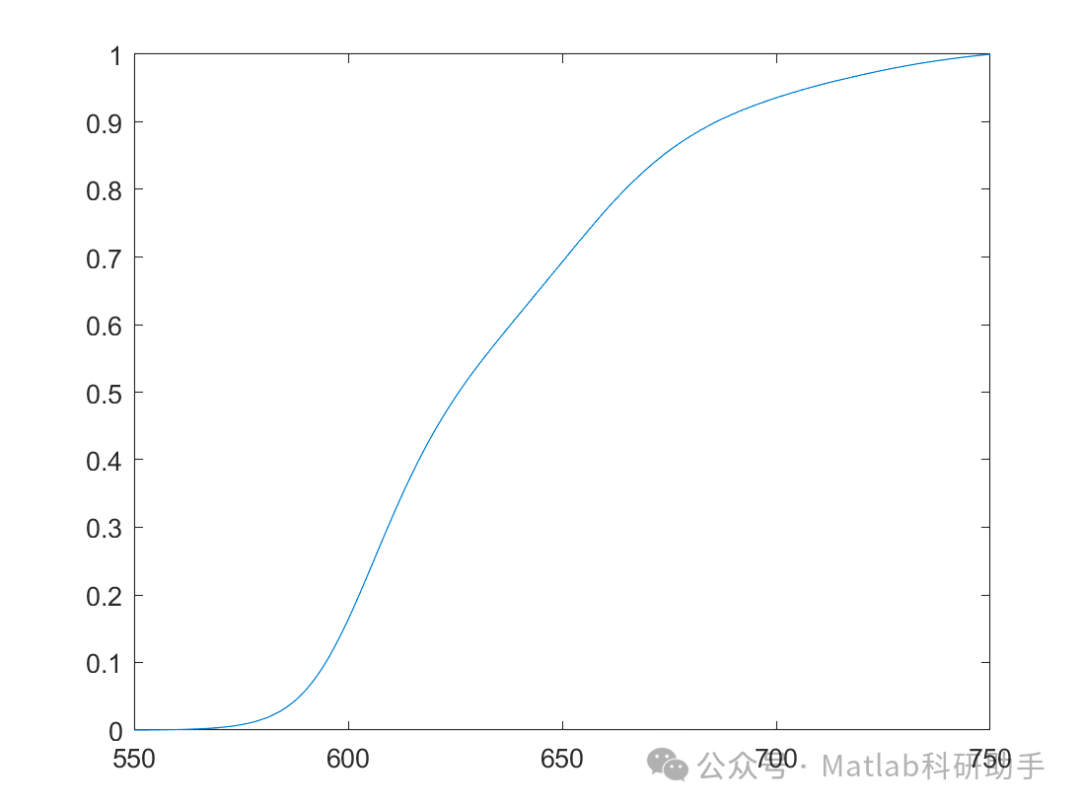

发射：荧光材料吸收光子后发射荧光光子时，需要对荧光光子的发射方向和波长进行抽样。发射方向通常遵循各向同性分布或特定的角度分布，发射波长则根据荧光材料的发射光谱进行抽样。

反射与折射：当光线传播到 LSC 的界面（如基底与空气的界面、基底与光伏电池的界面）时，根据菲涅尔定律计算光线的反射和折射概率，以及反射和折射光线的方向。如果光线的入射角度大于临界角，则发生全反射，光线继续在基底内传输；否则，部分光线发生折射离开基底，造成能量损失。

散射：在实际的 LSC 中，可能存在因材料不均匀、表面粗糙等原因引起的散射现象。蒙特卡洛光线追踪法可以通过引入散射系数和散射相位函数来模拟散射过程，以更准确地反映光线的传输特性。

3.3 统计分析

通过追踪大量光线的传输轨迹，统计被光伏电池收集的光子数量、能量损失情况等，从而计算 LSC 的光学效率、聚光比等关键性能参数。光学效率是指被光伏电池收集的光子能量与入射到 LSC 表面的太阳光能量之比，是衡量 LSC 性能的重要指标；聚光比则是指 LSC 边缘的光强与入射到 LSC 表面的光强之比，反映了 LSC 的聚光能力。

四、基于蒙特卡洛光线追踪的发光太阳聚光器研究内容与步骤

4.1 研究内容

光学效率分析：通过蒙特卡洛光线追踪模拟，分析不同因素（如荧光材料的量子产率、吸收系数、基底材料的折射率、LSC 的几何尺寸等）对 LSC 光学效率的影响，找出影响光学效率的关键因素，为 LSC 的优化设计提供依据。

光线传输路径可视化：利用蒙特卡洛光线追踪法可以直观地展示光线在 LSC 内部的传输路径，分析光线的损失机制（如荧光光子的再吸收、界面处的折射损失等），为改进 LSC 的结构和材料提供指导。

聚光比计算：模拟计算 LSC 的聚光比，研究 LSC 的几何形状、尺寸以及光伏电池的安装方式对聚光比的影响，优化 LSC 的聚光性能。

光谱响应分析：结合光伏电池的光谱响应特性，分析 LSC 输出的荧光光谱与光伏电池光谱响应的匹配程度，为选择合适的荧光材料和光伏电池组合提供参考。

4.2 研究步骤

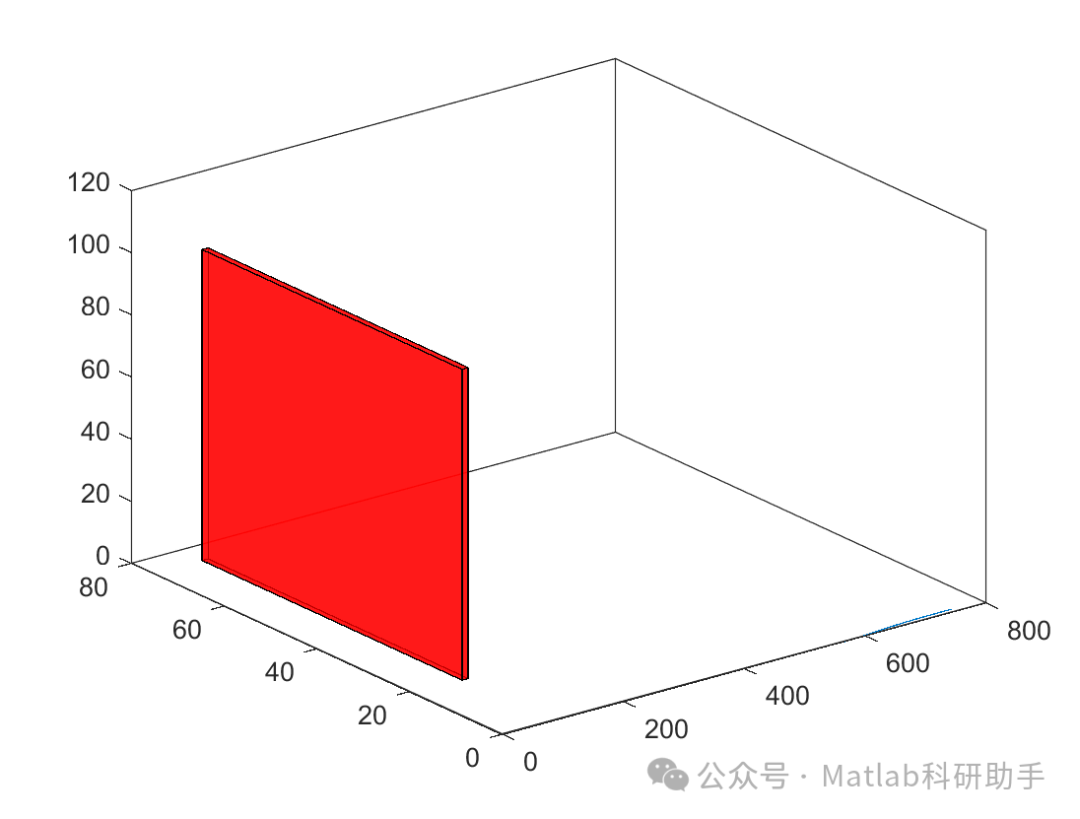

模型建立：根据 LSC 的实际结构和材料参数，在计算机中建立 LSC 的三维模型。模型应包括透明基底、荧光材料的分布、边缘的光伏电池等部分，并定义各部分的光学参数（如折射率、吸收系数、发射光谱等）。

光线初始化：根据太阳光的光谱分布和入射角度分布，生成大量的初始光线。每条光线具有随机的波长、入射方向和入射位置，以模拟实际的太阳光照条件。

光线追踪：对每条光线进行追踪，模拟其在 LSC 内部的传输过程。在追踪过程中，根据光线与物质的相互作用规则（如吸收、发射、反射、折射、散射等），确定光线的传播方向和能量变化。当光线被光伏电池吸收、离开 LSC 或能量衰减至零时，终止该光线的追踪。

结果统计与分析：统计所有光线的追踪结果，计算 LSC 的光学效率、聚光比等性能参数。分析不同参数对性能的影响，绘制相关曲线（如光学效率随荧光材料浓度的变化曲线），并对结果进行讨论和解释。

模型验证与优化：将模拟结果与实验数据进行对比，验证模型的准确性。如果模拟结果与实验数据存在较大偏差，需要检查模型参数是否合理，调整模型后重新进行模拟。根据模拟结果，提出 LSC 的优化方案，如优化荧光材料的浓度、选择合适的基底材料等，并通过再次模拟验证优化方案的有效性。

五、蒙特卡洛光线追踪法的优势与挑战

5.1 优势

准确性高：蒙特卡洛光线追踪法能够精确地模拟光线在 LSC 内部的复杂传输过程，包括吸收、发射、反射、折射、散射等多种物理现象，相比解析方法具有更高的准确性。

灵活性强：该方法适用于各种复杂结构的 LSC，如非均匀荧光材料分布、复杂的几何形状等，能够灵活地改变模型参数，研究不同因素对 LSC 性能的影响。

可视化效果好：可以直观地展示光线的传输路径，帮助研究人员理解光线在 LSC 内部的运动规律，分析能量损失机制。

适用范围广：除了研究 LSC 的光学性能外，蒙特卡洛光线追踪法还可以应用于其他光学系统的模拟，如太阳能集热器、照明系统等，具有广泛的适用性。

5.2 挑战

计算成本高：为了获得准确的统计结果，需要模拟大量的光线，这会导致计算时间过长，尤其是对于复杂结构的 LSC，计算成本更高。

参数获取困难：蒙特卡洛光线追踪法需要准确的材料光学参数（如吸收系数、发射光谱、量子产率等），但部分参数的测量难度较大，可能会影响模拟结果的准确性。

边界条件处理复杂：LSC 的边缘通常与光伏电池相连，光线在边缘处的反射和折射情况较为复杂，准确处理边界条件是提高模拟精度的关键，也是一个挑战。

散射模型简化：在实际情况中，LSC 内部可能存在多种散射机制，但目前的散射模型往往进行了简化处理，可能无法完全反映实际的散射情况，影响模拟结果的准确性。

六、未来发展方向

6.1 提高计算效率

开发高效的蒙特卡洛光线追踪算法，如采用并行计算技术、重要性抽样方法等，减少模拟所需的光线数量，提高计算速度，降低计算成本，使其能够应用于更复杂的 LSC 模型和大规模的参数优化研究。

6.2 完善材料模型

建立更精确的荧光材料光学模型，考虑荧光材料的光漂白、浓度猝灭等现象，以及温度对材料光学性能的影响，提高模拟结果的准确性。同时，发展先进的材料参数测量技术，为蒙特卡洛模拟提供更可靠的参数输入。

6.3 多物理场耦合模拟

LSC 在工作过程中不仅涉及光学过程，还可能涉及热学过程（如光伏电池发电过程中产生的热量会影响荧光材料的性能）和电学过程。未来的研究可以将蒙特卡洛光线追踪法与热学、电学模拟方法相结合，实现多物理场耦合模拟，更全面地分析 LSC 的性能。

6.4 与优化算法结合

将蒙特卡洛光线追踪法与智能优化算法（如遗传算法、粒子群优化算法等）相结合，实现 LSC 的自动优化设计。通过优化算法自动调整 LSC 的结构参数和材料参数，利用蒙特卡洛光线追踪法评估优化方案的性能，从而快速找到最优的设计方案。

七、结论

蒙特卡洛光线追踪法为发光太阳聚光器的研究提供了一种强大的数值模拟工具，能够准确地模拟光线在 LSC 内部的传输过程，分析不同因素对 LSC 光学性能的影响，为 LSC 的优化设计和性能提升提供了重要的理论依据。

本文介绍了发光太阳聚光器的工作原理与结构特点，阐述了蒙特卡洛光线追踪法的应用原理，详细说明了基于该方法的研究内容与步骤，分析了其优势及面临的挑战，并展望了未来的发展方向。尽管蒙特卡洛光线追踪法在计算成本、参数获取等方面存在一定的挑战，但随着计算技术的不断发展和材料模型的不断完善，其在 LSC 研究中的应用将更加广泛和深入。
