🔥 内容介绍

平行板电容器是电磁学中的基本元件，其电势场分布是理解电场特性、电容计算及绝缘设计的基础。在理想情况下，忽略边缘效应时，平行板电容器的电场可近似为匀强电场，电势沿垂直于极板方向线性变化。但实际中，边缘效应会导致电势场分布呈现二维特性，此时解析解难以推导，而通过数值方法求解二维拉普拉斯方程成为研究其电势场的有效手段。

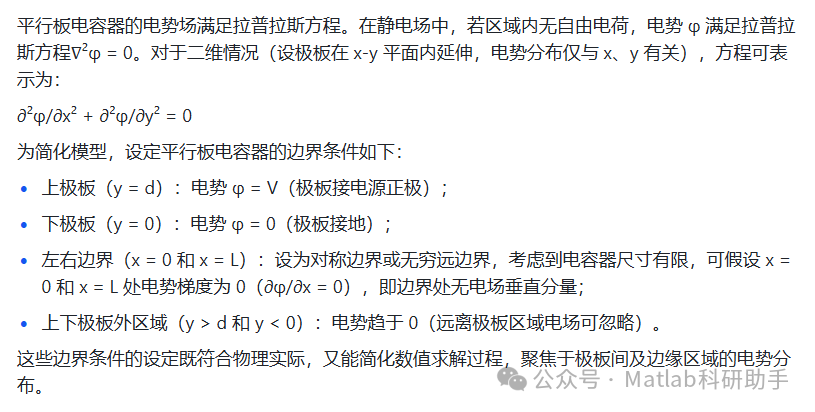

二维拉普拉斯方程与边界条件

有限差分法：离散化处理

数值求解二维拉普拉斯方程的核心是将连续场域离散化为有限个网格节点，通过差分格式近似二阶偏导数，将微分方程转化为线性代数方程组。有限差分法因其直观性和易于实现，成为求解此类问题的常用方法。

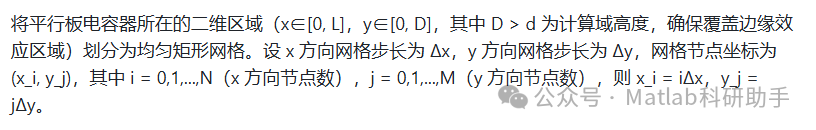

网格划分

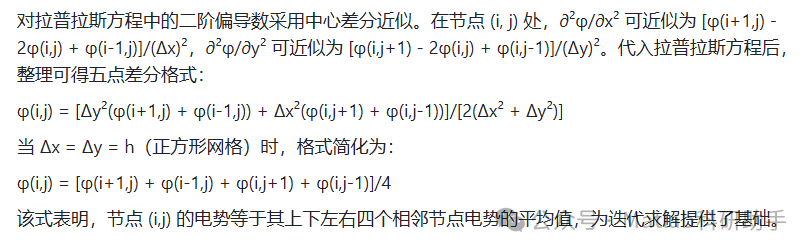

差分格式推导

迭代求解过程

有限差分法将连续场域的求解转化为离散节点的电势求解，形成一个庞大的线性方程组。由于方程组规模随网格密度增加而急剧扩大，直接求解计算量极大，实际中常采用迭代法，如高斯 - 赛德尔迭代法。

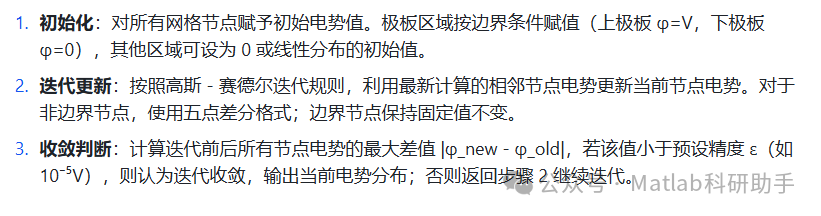

迭代步骤

关键参数影响

• 网格密度：网格步长 h 越小，离散化误差越小，结果精度越高，但迭代次数和计算量显著增加。需在精度与效率间权衡，通常先采用较粗网格得到近似解，再加密网格优化。

• 收敛精度：ε 取值越小，结果越精确，但迭代次数增多。实际应用中，需根据问题要求设定合理的精度阈值。

结果分析与物理意义

通过数值求解可得到平行板电容器二维电势场的分布，其结果能直观反映边缘效应的影响：

• 极板中间区域：电势沿 y 方向近似线性变化，等势线呈平行于极板的直线，与理想匀强电场的特性一致，验证了数值方法的合理性。

• 极板边缘区域：等势线向外侧弯曲，电势变化率减小，体现了边缘效应导致的电场畸变。这种畸变随远离极板逐渐减弱，直至电势趋于 0（无穷远边界）。

通过绘制电势等值线图或电势梯度（电场强度）分布图，可定量分析边缘效应的影响范围（通常为极板间距的 1-2 倍），为电容器的结构设计（如极板形状优化、边缘屏蔽）提供依据。例如，增大极板尺寸或减小间距可减弱边缘效应，而数值模拟能快速评估不同结构参数对电势场的影响，避免了复杂的解析推导。

数值方法的优势与拓展

相较于解析方法，数值求解二维拉普拉斯方程的优势在于：

1. 处理复杂边界：可轻松应对非平行极板、介质分层、不规则边界等复杂场景，而解析解往往仅适用于理想对称结构。

1. 量化分析：能直接输出任意点的电势值，便于计算电场强度、能量分布等物理量，为工程应用提供定量数据。

除有限差分法外，有限元法、边界元法等也常用于电势场求解。有限元法通过划分三角形或四边形单元，更适合处理不规则区域；边界元法则仅需离散边界，计算量更小，适合无限域问题。但对于规则边界的平行板电容器，有限差分法以其简单直观的特点成为入门级数值求解的首选。

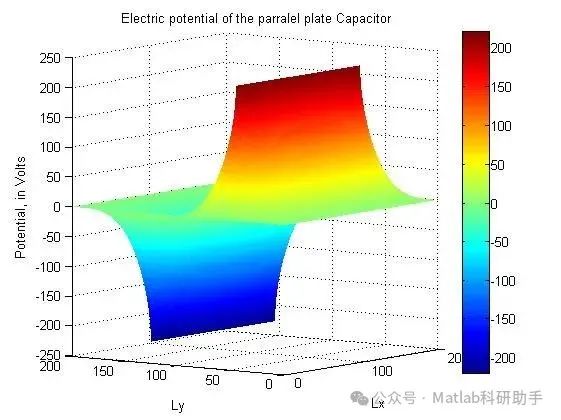

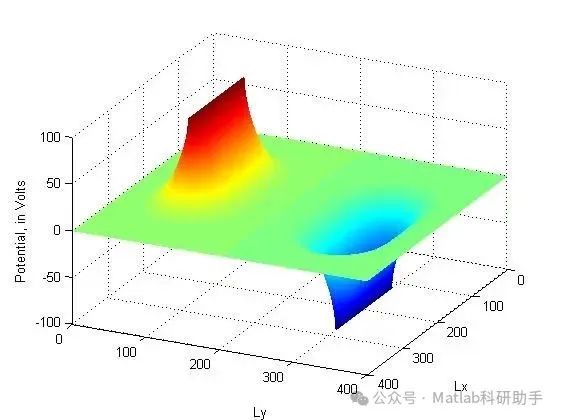

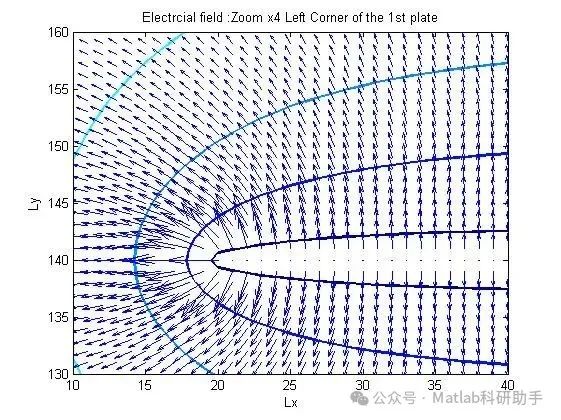

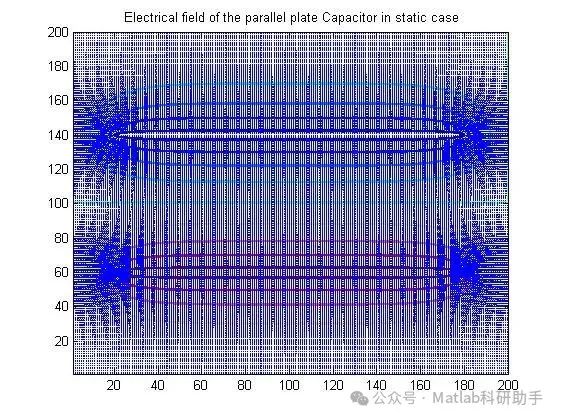

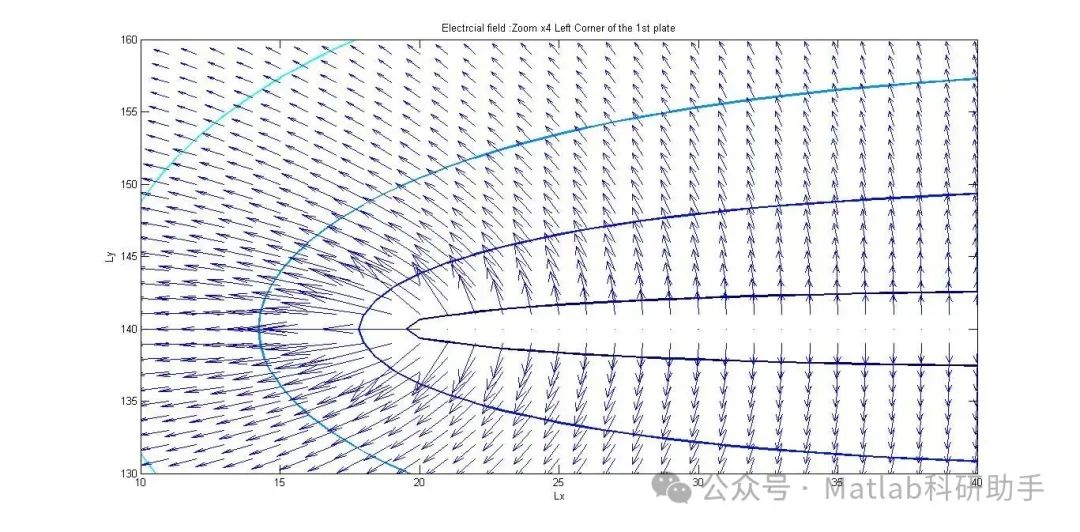

⛳️ 运行结果

🔗 参考文献

[1] 葛松华.非平行板电容器电场和电容的另一种计算[J].大学物理, 2004, 23(11):2.DOI:10.3969/j.issn.1000-0712.2004.11.011.

[2] 郑民伟.基于偏导数下的非平行板电容器静电场问题的研究[J].广州航海学院学报, 2021, 029(002):P.75-76,82.

[3] 葛松华.非平行板电容器电场和电容的另一种计算[J].大学物理, 2004, 023(011):34,41.
