🔥 内容介绍

在机器人技术、自动驾驶、无人机导航等领域，路径规划与避障是核心技术之一。其目的是让移动体在复杂环境中，从起始点安全、高效地到达目标点，同时避开障碍物。随着应用场景的不断拓展，环境的复杂性和不确定性日益增加，传统的路径规划方法在处理高维空间、动态障碍物等问题时，逐渐暴露出效率低、适应性差等不足。

快速探索随机树（RRT）算法作为一种基于采样的路径规划方法，具有较强的全局搜索能力，能有效处理高维空间和复杂约束问题，在路径规划领域得到了广泛关注。深入研究 RRT 路径规划与避障技术，不仅能提高移动体在复杂环境中的自主导航能力，还能推动相关领域的技术发展和实际应用，具有重要的理论价值和现实意义。

二、RRT 路径规划与避障面临的挑战

1. 规划效率问题：RRT 算法通过随机采样生成树状结构来探索空间，在复杂环境或高维空间中，采样点可能大量落在障碍物区域或无用区域，导致算法收敛速度慢，规划效率低下，难以满足实时性要求较高的应用场景。

1. 路径质量不佳：由于 RRT 算法的随机性，生成的路径往往存在较多冗余拐点，路径长度较长且不够平滑，移动体沿此路径运动时可能会消耗更多能量，且运动不够平稳。

1. 动态障碍物避障困难：在动态环境中，障碍物的位置和运动状态不断变化，RRT 算法难以实时感知和预测障碍物的运动轨迹，导致规划出的路径可能与动态障碍物发生碰撞，无法保证移动体的安全。

1. 狭窄通道问题：当环境中存在狭窄通道时，RRT 算法的随机采样很难命中通道区域，导致算法在该区域的探索效率极低，甚至无法找到可行路径。

三、RRT 算法相关理论基础

（一）RRT 算法基本原理

RRT 算法的基本思想是通过随机采样构建一棵以起始点为根节点的树，逐步探索整个自由空间，直到树扩展到目标点附近。算法的主要步骤如下：

1. 初始化：以起始点为根节点构建初始树。

1. 随机采样：在空间中随机生成一个采样点。

1. nearest neighbor 查找：在已有树中找到距离采样点最近的节点。

1. 扩展树：从最近节点向采样点方向扩展一定距离，生成新节点。

1. 碰撞检测：检查新节点与最近节点之间的路径是否与障碍物碰撞，若不碰撞则将新节点加入树中。

1. 重复步骤 2-5，直到树扩展到目标点附近，然后从目标点回溯到起始点，得到一条初始路径。

（二）RRT 算法的改进算法

为了克服 RRT 算法的不足，研究者们提出了多种改进算法，如 RRT算法、RRT-Connect 算法、Informed-RRT算法等。

• RRT * 算法在 RRT 算法的基础上引入了重布线机制，通过优化树的结构，使生成的路径更接近最优路径。

• RRT-Connect 算法同时从起始点和目标点构建两棵树，当两棵树相遇时得到路径，提高了算法的收敛速度。

• Informed-RRT * 算法通过限制采样区域，在目标区域附近进行集中采样，进一步提高了算法的收敛速度和路径质量。

四、基于 RRT 算法的路径规划与避障方法

（一）基本 RRT 算法的路径规划与避障

基本 RRT 算法通过随机采样和树的扩展来实现路径规划与避障。在避障方面，主要通过碰撞检测来确保新生成的节点和路径段不与障碍物发生碰撞。碰撞检测可以采用包围盒法、射线法等，对路径段与障碍物进行相交性判断。

然而，基本 RRT 算法生成的路径质量较差，存在较多冗余节点和拐点。可以通过路径修剪和平滑处理来优化路径，例如去除路径中不必要的节点，采用贝塞尔曲线、B 样条曲线等对路径进行平滑处理，使路径更加平滑、高效。

（二）RRT* 算法的路径规划与避障

RRT * 算法在基本 RRT 算法的基础上，增加了重布线步骤。当新节点加入树中时，算法会在新节点的邻域内寻找更优的父节点，使新节点到起始点的路径成本更低；同时，也会检查新节点是否能为邻域内的其他节点提供更优的路径，若能则对这些节点的父节点进行更新，实现树的优化。

这种重布线机制使得 RRT算法能够生成更优的路径，在避障方面，同样通过严格的碰撞检测来保证路径的安全性。RRT算法在路径质量上有了较大提升，但计算复杂度有所增加，规划时间相对较长。

（三）动态环境下基于 RRT 的避障方法

在动态环境中，为了实现实时避障，需要对 RRT 算法进行改进。一种常用的方法是结合预测机制，通过对动态障碍物的运动状态进行预测，提前规划出避开障碍物的路径。例如，利用卡尔曼滤波、粒子滤波等方法预测障碍物的未来位置和速度，然后在 RRT 算法的采样和扩展过程中，考虑障碍物的预测轨迹，避免生成与障碍物未来位置碰撞的路径。

另外，还可以采用动态 RRT 算法，实时更新树的结构。当检测到障碍物的位置发生变化时，对树中受影响的部分进行修剪和重新扩展，快速生成新的可行路径，以适应环境的动态变化。

五、结论与展望

（一）结论

本文对 RRT 路径规划与避障进行了深入研究，分析了其面临的挑战，介绍了 RRT 算法的基本原理和改进算法，探讨了基于不同 RRT 算法的路径规划与避障方法，并通过实验对算法性能进行了分析。

研究结果表明，RRT 算法及其改进算法在路径规划与避障方面具有一定的优势：基本 RRT 算法规划速度快，适用于对实时性要求较高的简单静态环境；RRT * 算法路径质量更优，适用于对路径性能要求较高的静态环境；动态 RRT 算法能够较好地处理动态环境下的避障问题。

（二）展望

1. 提高规划效率：进一步优化采样策略，减少无效采样，提高算法在复杂环境和高维空间中的规划效率。例如，结合环境信息进行启发式采样，使采样点更有可能落在自由空间和目标方向上。

1. 提升路径质量：研究更有效的路径优化方法，在保证路径安全性的同时，使路径更加平滑、短捷，降低移动体的能耗和运动冲击。

1. 增强动态环境适应性：深入研究动态障碍物的预测和跟踪技术，提高算法对动态环境的感知和适应能力，实现更高效、安全的动态避障。

1. 多机器人协同路径规划：将 RRT 算法应用于多机器人系统，研究多机器人之间的协同路径规划与避障方法，实现多机器人的协调工作和任务分配。

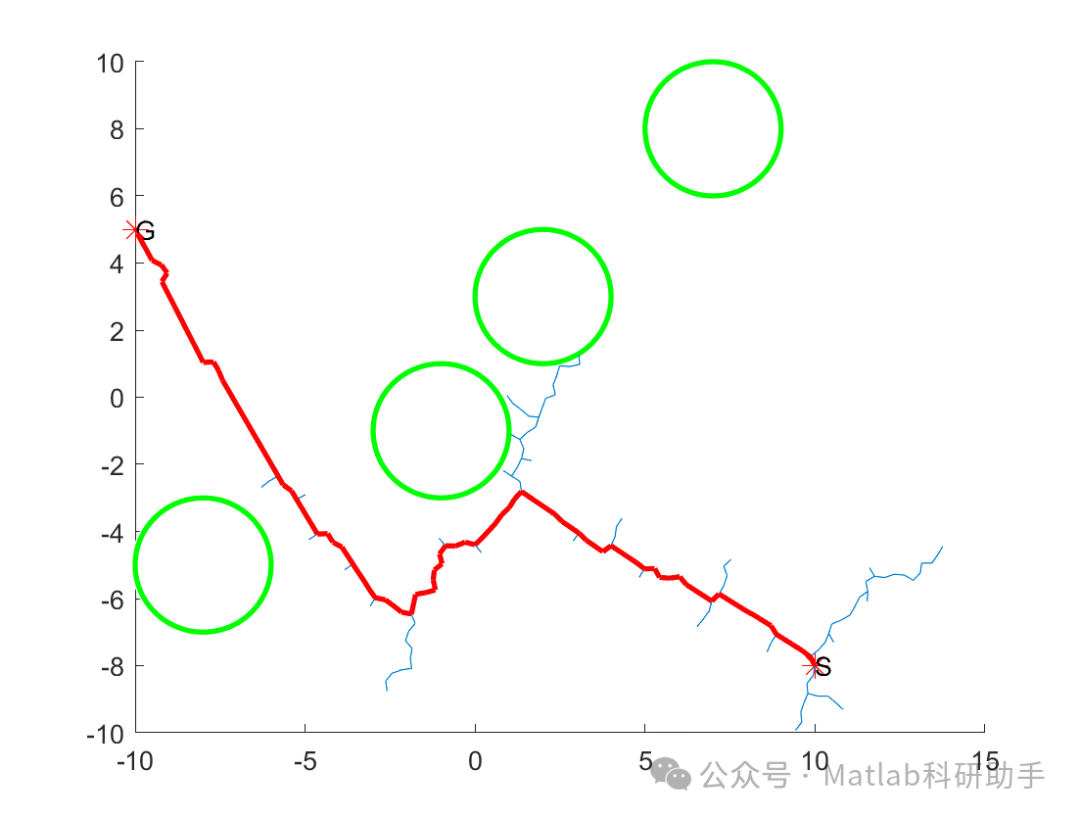

⛳️ 运行结果

🔗 参考文献

[1] 代彦辉,梁艳阳,谢钢.基于RRT搜索算法的六自由度机械臂避障路径规划[J].自动化技术与应用, 2012(10):7.DOI:CNKI:SUN:ZDHJ.0.2012-10-009.

[2] 王道威,朱明富,刘慧.动态步长的RRT路径规划算法[J].计算机技术与发展, 2016, 26(3):4.DOI:10.3969/j.issn.1673-629X.2016.03.025.

[3] 冯来春,梁华为,杜明博,等.基于A*引导域的RRT智能车辆路径规划算法[J].计算机系统应用, 2017, 26(8):7.DOI:10.15888/j.cnki.csa.006023.
