🔥 内容介绍

环形谐振器凭借其独特的结构和优异的电磁特性，在微波器件、光通信、传感器等众多领域得到了广泛应用。从微波频段的环形谐振器滤波器，到光通信中的微环谐振器型波分复用器件，它们在信号处理、频率选择、传感检测等方面发挥着关键作用。准确分析环形谐振器的电磁特性，对于优化其设计、提升性能至关重要。二维时域有限差分法（2D-FDTD）作为一种强大的电磁仿真方法，具有直观、灵活、能处理复杂边界条件等优势，能够有效模拟环形谐振器结构中的电磁场分布、谐振特性等，为深入研究环形谐振器提供了有力的技术手段。因此，开展环形谐振器结构的二维时域有限差分法研究，对推动相关领域技术发展具有重要意义。

二、环形谐振器结构概述

2.1 基本结构与类型

环形谐振器的基本结构是由一个或多个闭合的环形结构组成，常见的有圆形、椭圆形、环形波导等类型。以圆形环形谐振器为例，它通常由介质或金属材料构成，环形内部可以是空心或填充特定介质。在微波领域，金属圆形环形谐振器通过在环形导体上激励电磁波，利用环形结构的边界条件实现电磁谐振；在光通信领域，介质微环谐振器则基于光波在环形波导中的全反射和干涉原理，实现光信号的谐振与耦合。不同类型的环形谐振器，其结构参数（如环的半径、宽度、厚度等）和材料特性会对其电磁性能产生显著影响。

2.2 电磁特性与应用

环形谐振器的核心电磁特性在于其谐振特性。当外界激励的电磁波频率与环形谐振器的固有谐振频率相匹配时，会在环形结构内形成强烈的电磁振荡，能量被高度集中在环形区域内。这种特性使得环形谐振器在滤波器设计中能够实现对特定频率信号的选择通过，抑制其他频率信号；在传感器领域，可利用谐振频率随外界环境参数（如温度、折射率、应力等）变化的特性，实现对环境参量的高灵敏度检测；在光通信中，微环谐振器可用于实现光信号的调制、滤波和波长选择等功能，提高光通信系统的集成度和性能。

三、二维时域有限差分法原理

3.1 麦克斯韦方程组与 FDTD 的关系

二维时域有限差分法的理论基础源于麦克斯韦方程组。麦克斯韦方程组描述了电场、磁场随时间和空间的变化规律，是经典电磁学的核心理论。对于二维问题，假设电磁场在某一方向（如 z 方向）上无变化，麦克斯韦方程组可简化为二维形式。FDTD 方法通过对麦克斯韦方程组在时间和空间上进行离散化处理，将连续的电磁场问题转化为离散的数值计算问题。具体而言，在空间上，将计算区域划分为均匀或非均匀的网格；在时间上，按照一定的时间步长推进电磁场的计算，通过迭代求解离散后的方程，得到各个网格节点在不同时刻的电场和磁场值，从而实现对电磁场传播、反射、折射、谐振等现象的模拟。

3.2 二维 FDTD 的离散化过程

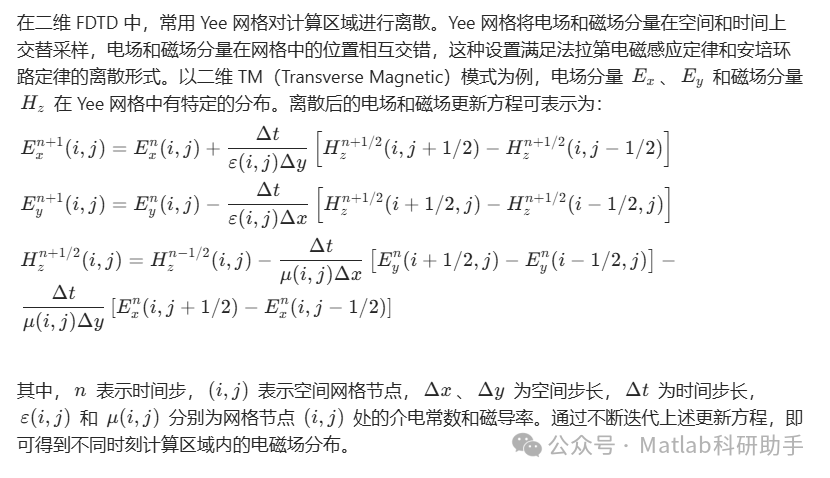

四、二维时域有限差分法在环形谐振器结构中的应用

4.1 模型建立与参数设置

利用二维 FDTD 方法研究环形谐振器结构，首先需要建立准确的仿真模型。根据环形谐振器的实际结构和尺寸，在 FDTD 软件或自编程序中设置计算区域。将环形谐振器放置在计算区域内，并合理设置边界条件。常用的边界条件包括完美匹配层（PML）边界条件，它能够有效吸收向外传播的电磁波，模拟无限大空间，减少边界反射对计算结果的影响。同时，根据环形谐振器的材料特性，设置相应的介电常数和磁导率参数。对于激励源的设置，可根据研究需求选择合适的激励方式，如高斯脉冲激励、正弦波激励等，并确定激励源的位置和极化方向。

4.2 仿真计算与结果分析

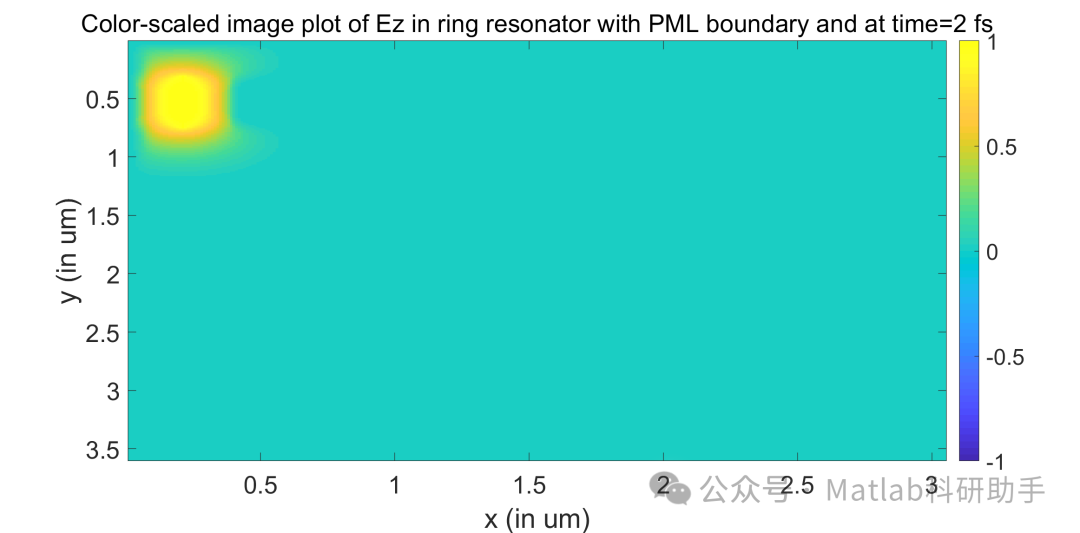

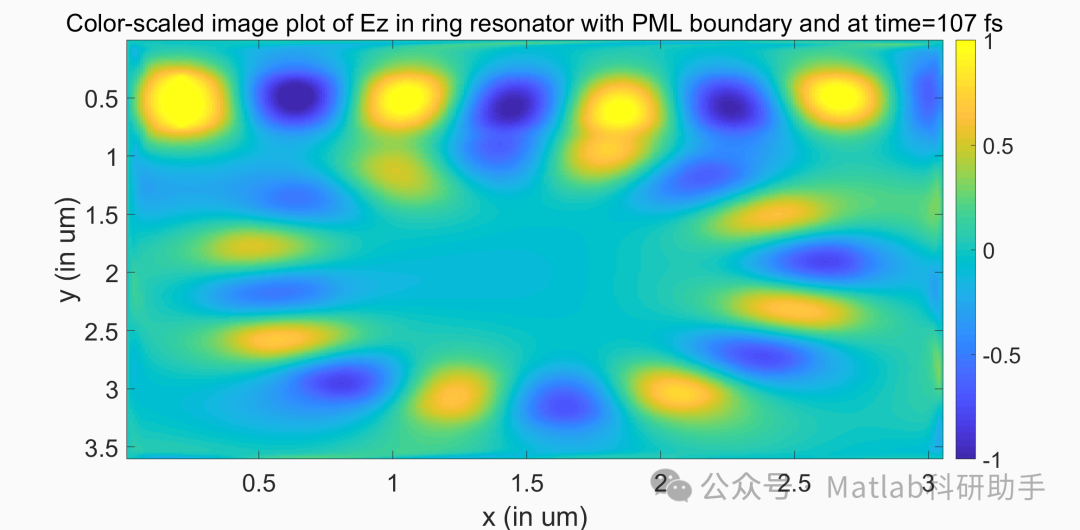

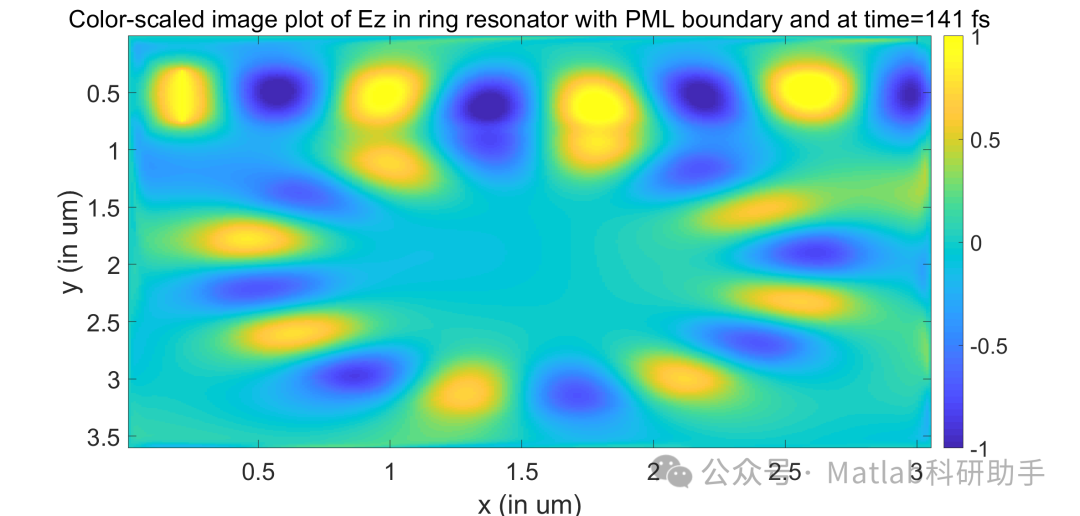

完成模型建立和参数设置后，进行二维 FDTD 仿真计算。随着计算的推进，可获取不同时刻环形谐振器结构内的电场和磁场分布情况。通过对仿真结果的分析，可以研究环形谐振器的谐振频率、品质因数、场分布特性等。例如，通过观察电场或磁场在环形区域内的能量分布，能够直观地了解电磁能量在环形谐振器中的集中程度和分布规律；通过对时域信号进行傅里叶变换，可得到环形谐振器的频谱特性，进而确定其谐振频率和品质因数。通过改变环形谐振器的结构参数（如半径、宽度）或材料参数，重复仿真计算，分析这些参数对环形谐振器电磁特性的影响规律，为优化设计提供理论依据。

五、二维 FDTD 方法的优化与改进

5.1 网格优化技术

在二维 FDTD 计算中，网格的划分对计算精度和效率有着重要影响。为了在保证计算精度的前提下提高计算效率，可采用非均匀网格技术。在环形谐振器结构的关键区域（如靠近边界、场变化剧烈的区域）采用较细的网格，以准确捕捉电磁场的细节；在远离环形谐振器或场变化平缓的区域采用较粗的网格，减少计算量。同时，还可以采用自适应网格技术，根据计算过程中电磁场的变化情况，动态调整网格的疏密程度，进一步提高计算效率和精度。

5.2 算法加速策略

为了加快二维 FDTD 的计算速度，可采用多种算法加速策略。并行计算技术是一种有效的加速方法，通过将计算任务分配到多个处理器或计算节点上并行执行，能够大幅缩短计算时间。例如，利用 OpenMP、MPI 等并行编程模型，实现二维 FDTD 程序的并行化。此外，快速傅里叶变换（FFT）加速技术可用于快速计算频域特性，减少频域分析的计算量；高阶 FDTD 算法通过提高离散格式的精度，在相同网格精度下可获得更准确的计算结果，从而在一定程度上减少对细网格的依赖，提高计算效率。

六、结论与展望

二维时域有限差分法为研究环形谐振器结构的电磁特性提供了一种高效、准确的数值模拟手段。通过对麦克斯韦方程组的离散化处理和合理的模型建立，能够深入分析环形谐振器的谐振特性、场分布等。同时，通过网格优化和算法加速等技术，可进一步提高二维 FDTD 方法的计算效率和精度。

然而，随着环形谐振器结构的日益复杂和应用需求的不断提高，二维 FDTD 方法仍面临一些挑战。未来，可进一步探索与其他数值方法（如有限元法、边界元法）的结合，取长补短，提高对复杂结构的模拟能力；研究更高效的并行计算和加速算法，以满足大规模、高精度仿真的需求；此外，将二维 FDTD 方法拓展到与其他物理场（如热场、应力场）的多物理场耦合仿真，对于研究环形谐振器在复杂环境下的性能变化具有重要意义，有望为环形谐振器的创新设计和应用提供更全面的理论支持。
