🔥 内容介绍

雷达（Radio Detection and Ranging，无线电探测与定位）作为一种利用电磁波探测目标位置、速度和尺寸的技术，在军事、民用和科研领域都扮演着至关重要的角色。随着计算能力的飞速发展和仿真技术的日益成熟，雷达探测项目的仿真已经成为雷达系统设计、性能评估和应用拓展不可或缺的环节。本文将深入探讨雷达探测项目仿真的技术原理、常用的仿真方法，并展望其在未来雷达技术发展中的应用前景。

一、雷达探测的基本原理与仿真需求

雷达的基本工作原理是通过发射电磁波信号，然后接收目标反射回来的信号，并根据接收信号的特性（如时间延迟、多普勒频移、极化变化等）来推断目标的位置、速度、形状和材质等信息。一个完整的雷达系统通常包括发射机、接收机、天线、信号处理器和显示器等组成部分。

雷达探测项目的仿真需求主要来源于以下几个方面：

系统设计优化： 雷达系统设计涉及大量的参数选择和性能权衡，例如发射功率、脉冲宽度、天线增益、信号处理算法等。通过仿真可以快速评估不同设计方案的性能，从而找到最佳的设计参数组合。
性能评估： 在实际应用中，雷达的性能受到多种因素的影响，包括目标特性、环境噪声、杂波干扰等。仿真可以模拟这些复杂环境，评估雷达在不同条件下的探测能力，例如探测距离、探测精度、抗干扰能力等。
应用场景验证： 雷达的应用场景多种多样，例如军事侦察、气象监测、交通管制、地形测绘等。仿真可以模拟不同的应用场景，验证雷达系统的适用性和有效性，并为实际应用提供指导。
降低研发成本： 真实的雷达系统研发和测试需要大量的资金和时间。仿真可以模拟雷达系统的各个环节，从而减少物理样机的制作和测试成本，缩短研发周期。

二、雷达探测项目仿真的技术原理与方法

雷达探测项目仿真的核心在于构建一个能够准确描述雷达系统行为和环境影响的数学模型。常用的仿真方法主要包括：

物理层仿真 (Physical Layer Simulation): 物理层仿真重点在于模拟电磁波的传播过程，包括发射、传播、反射、接收等环节。常用的物理层仿真方法包括：
- 射线追踪法 (Ray Tracing):
  射线追踪法将电磁波视为由大量射线组成的集合，通过计算每条射线的传播路径和能量损失来模拟电磁波的传播过程。射线追踪法适用于复杂地形和建筑环境的仿真，但计算量较大。
- 有限差分时域法 (Finite-Difference Time-Domain, FDTD):
  FDTD 法通过将电磁场方程在时间和空间上进行离散化，从而可以模拟电磁波在复杂介质中的传播过程。FDTD 法精度较高，但计算量也较大。
- 物理光学法 (Physical Optics, PO):
  PO 法基于基尔霍夫衍射积分，将目标表面等效为辐射源，通过计算这些辐射源的辐射场来模拟目标的电磁散射特性。PO 法适用于电尺寸较大的目标，计算效率较高。

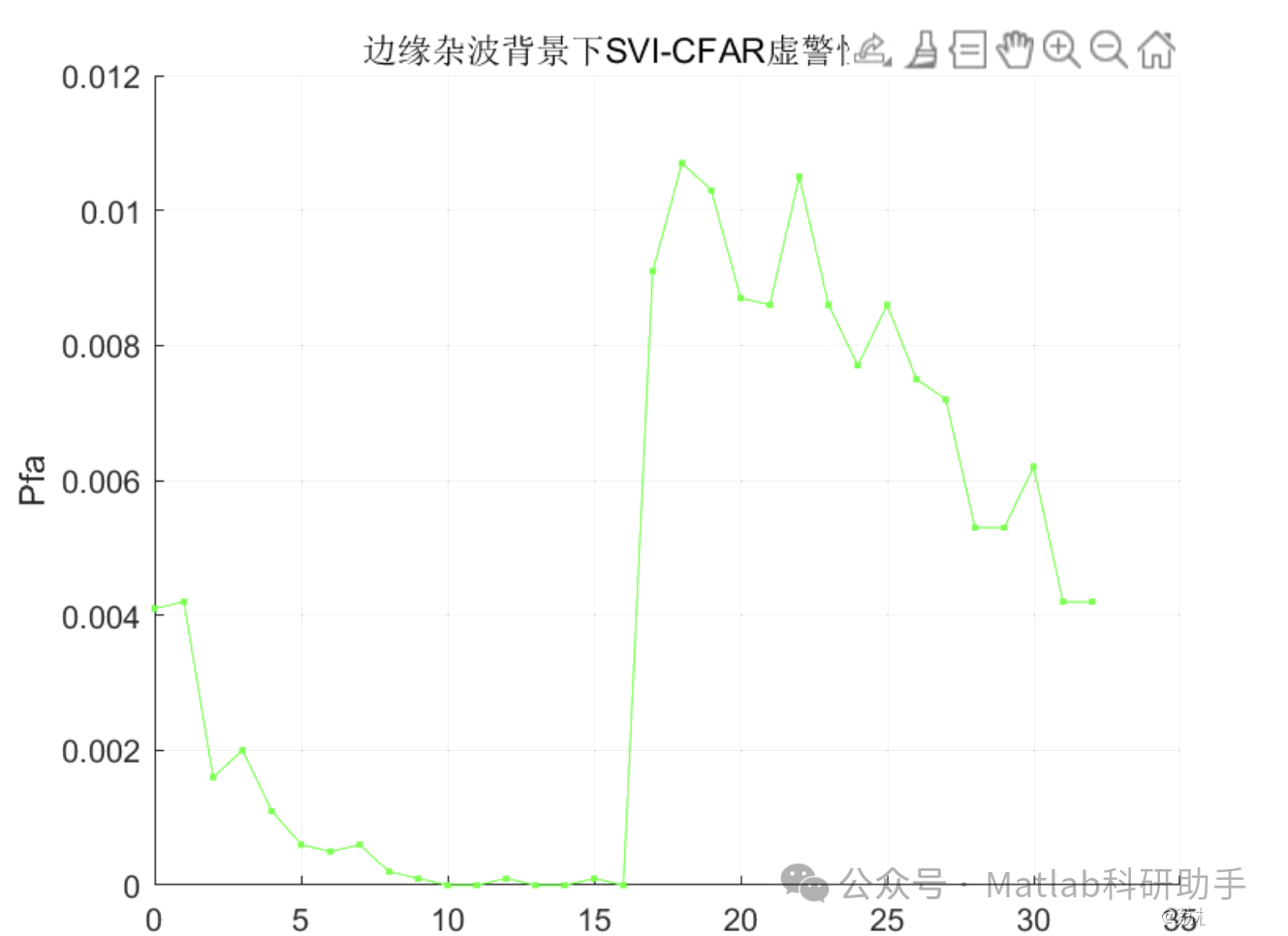

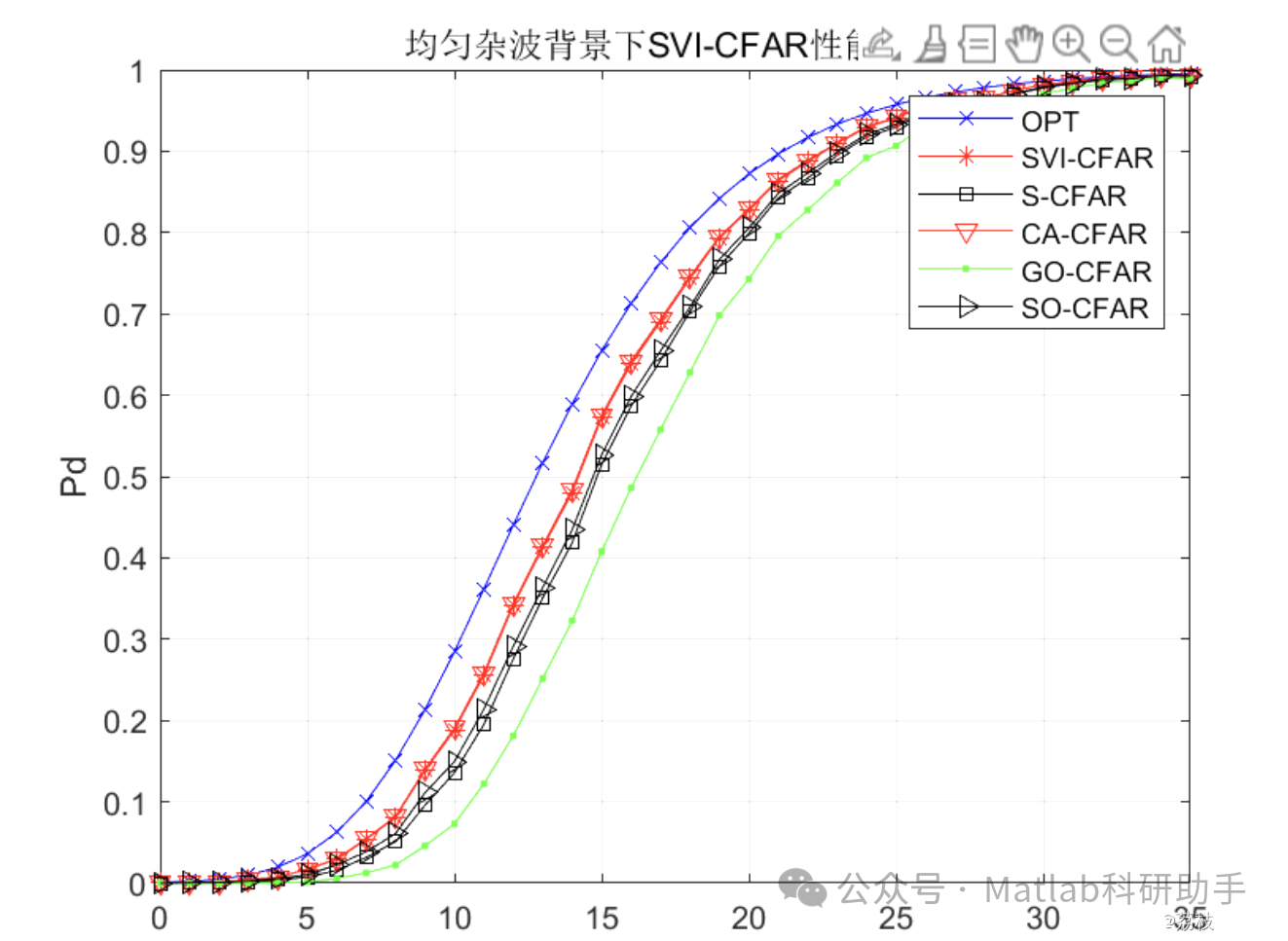

信号处理仿真 (Signal Processing Simulation): 信号处理仿真重点在于模拟雷达信号处理的各个环节，包括模拟信号的产生、噪声的加入、滤波、匹配滤波、多普勒处理、恒虚警率 (Constant False Alarm Rate, CFAR) 检测等。常用的信号处理仿真方法包括：
- 蒙特卡洛仿真 (Monte Carlo Simulation):
  蒙特卡洛仿真通过大量的随机试验来模拟雷达信号处理的各个环节，从而评估算法的性能。蒙特卡洛仿真适用于复杂信号处理算法的仿真，例如目标跟踪、干扰抑制等。
- 基于模型驱动的仿真 (Model-Based Simulation):
  基于模型驱动的仿真利用数学模型来描述雷达信号处理的各个环节，例如目标运动模型、噪声模型、杂波模型等。通过改变模型的参数，可以模拟不同的场景和条件。
环境建模与杂波仿真 (Environment Modeling and Clutter Simulation): 准确的环境建模是雷达探测项目仿真的关键。这包括地形、地物、气象条件、海洋状况等。杂波是雷达信号处理中常见的干扰，对雷达的探测性能有很大的影响。常用的杂波模型包括：
- K分布杂波模型 (K-Distribution Clutter Model):
  K分布杂波模型适用于描述地杂波和海杂波。
- 威布尔分布杂波模型 (Weibull Distribution Clutter Model):
  威布尔分布杂波模型适用于描述气象杂波。
- 对数正态分布杂波模型 (Log-Normal Distribution Clutter Model):
  对数正态分布杂波模型适用于描述一些非均匀杂波。

三、常用的雷达仿真软件平台

目前，市面上有很多成熟的雷达仿真软件平台，可以帮助用户快速搭建雷达探测项目仿真模型。常用的仿真软件平台包括：

MATLAB/Simulink:
MATLAB/Simulink 是一个广泛应用于工程领域的仿真软件平台，拥有强大的数值计算和仿真能力，可以用于雷达信号处理、物理层仿真和系统级仿真。MATLAB/Simulink 还提供了雷达工具箱，方便用户进行雷达相关的仿真开发。
Ansys HFSS:
Ansys HFSS 是一款专业的电磁场仿真软件，可以用于雷达天线设计、电磁散射仿真和射频系统仿真。
CST Studio Suite:
CST Studio Suite 是一款综合性的电磁场仿真软件，可以用于雷达系统各个环节的仿真，包括天线设计、电磁散射仿真、电路仿真和热仿真。
STK (Systems Tool Kit):
STK 是一款用于航天、国防和情报领域的仿真软件，可以用于模拟雷达系统的运行环境，例如目标运动、传感器覆盖范围、通信链路等。

四、雷达探测项目仿真的应用展望

随着雷达技术的不断发展和应用领域的不断拓展，雷达探测项目仿真将在未来发挥更加重要的作用。
