【潮流计算】电力系统的延时功率流 （CPF）的计算【 IEEE-14节点】附Matlab代码

 ✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎个人主页：Matlab科研工作室

🍊个人信条：格物致知。

🔥 内容介绍

电力系统潮流计算是电力系统分析的基础，其目的是确定电力系统中各节点电压、电流和功率的分布情况。传统的牛顿-拉夫逊法或高斯-塞德尔法等潮流算法在处理轻负荷或正常运行状态下的电力系统时表现良好。然而，随着电力负荷不断增长，电力系统运行裕度日益减小，系统面临崩溃的风险也随之增加。为了应对这一挑战，延时功率流（Continuation Power Flow，CPF）算法应运而生，它能够追踪电力系统在负荷逐渐增加直至崩溃点的过程，并提供重要的崩溃裕度信息。本文将以IEEE-14节点系统为例，深入探讨CPF算法的计算原理和应用，并分析其优势与局限性。

一、延时功率流算法概述

传统的潮流计算方法求解的是电力系统在某个特定运行状态下的稳态解。当系统参数，特别是负荷水平发生变化时，需要重新进行潮流计算。而CPF算法则旨在追踪电力系统在参数连续变化下的运行轨迹。其核心思想是将负荷参数作为一个额外的变量引入潮流方程，并通过预测-校正的过程，逐步追踪系统的稳态解，直至达到电压崩溃点。

CPF算法的关键步骤包括：

• **预测步（Predictor Step）：**基于当前运行点，利用切线外推或更高阶的多项式外推方法，预测下一个运行点的状态变量和负荷参数。切线外推法通常计算效率较高，但精度相对较低；高阶外推法精度更高，但计算复杂度也更高。

• **校正步（Corrector Step）：**利用牛顿-拉夫逊法或其他迭代算法，对预测的运行点进行校正，使其满足潮流方程。校正步通常采用弧长参数化方法，将负荷参数作为状态变量的一部分进行迭代求解，从而避免了在崩溃点附近牛顿法雅可比矩阵奇异的问题。

• **步长控制（Step Size Control）：**根据预测和校正的误差，以及系统的电压稳定裕度，动态调整步长，以保证计算精度和效率。步长过大可能导致计算发散，步长过小则会增加计算时间。

二、IEEE-14节点系统模型

IEEE-14节点系统是一个广泛用于电力系统分析的测试系统。它包含5台发电机，11个负荷节点，以及20条支路。该系统的详细参数，包括节点电压、功率以及支路阻抗等信息，可以在相关文献中查阅。

为了进行CPF计算，需要建立IEEE-14节点系统的潮流方程，并将其表示成如下形式：

scss

F(x, λ) = 0

其中，x 是状态变量，包括节点电压幅值和相角；λ 是负荷参数，通常用一个或多个负荷节点的有功和无功功率的比例系数来表示；F(x, λ) 是潮流方程组。

三、基于IEEE-14节点系统的CPF计算流程

1. 初始化: 选择一个初始运行点，例如系统的基态负荷运行状态，并通过传统的潮流计算方法获得状态变量x0和负荷参数λ0。

2. 切线向量计算: 在当前运行点(x0, λ0)，计算潮流方程的雅可比矩阵J = dF/d(x, λ)。 然后求解线性方程组 J * d(x, λ) = 0，得到切线向量 d(x, λ)。该切线向量指示了系统运行轨迹在当前点的切线方向。

3. 预测步: 基于切线向量，利用切线外推法预测下一个运行点 (x1, λ1) = (x0, λ0) + s * d(x, λ)，其中 s 是步长。 步长的选择需要根据系统的具体情况进行调整。

4. 校正步: 将预测的运行点(x1, λ1)作为牛顿-拉夫逊法的初始值，对潮流方程进行迭代求解。为了避免雅可比矩阵奇异，通常采用弧长参数化方法，将负荷参数λ作为状态变量的一部分进行迭代。

5. 收敛判断: 判断牛顿-拉夫逊法是否收敛。如果收敛，则将当前解作为新的运行点，并更新状态变量x和负荷参数λ。

6. 步长控制: 根据预测和校正的误差，以及系统的电压稳定裕度，动态调整步长s。如果误差过大或系统接近崩溃点，则减小步长；如果误差较小且系统运行稳定，则增大步长。

7. 终止条件判断: 判断是否达到终止条件。终止条件可以设定为达到电压崩溃点，或者负荷参数λ达到某个预设值。

8. 循环迭代: 重复步骤2-7，直到达到终止条件。

四、CPF计算结果分析

通过对IEEE-14节点系统进行CPF计算，可以得到系统的P-V曲线（有功功率-电压曲线）。P-V曲线能够直观地反映系统在负荷逐渐增加过程中的电压变化情况，并确定系统的崩溃点和电压稳定裕度。

• 崩溃点: P-V曲线的最高点即为系统的崩溃点。在该点，系统电压将急剧下降，导致系统崩溃。

• 电压稳定裕度: 电压稳定裕度是指系统在当前运行状态下，能够承受的负荷增加量，而不会发生电压崩溃。电压稳定裕度可以通过计算崩溃点和当前运行点之间的负荷裕度来评估。

通过分析P-V曲线，可以识别系统中的薄弱环节，并采取相应的措施，提高系统的电压稳定性。例如，可以增加无功补偿设备，或者调整发电机的出力，以提高系统的电压支撑能力。

五、CPF算法的优势与局限性

CPF算法相比于传统的潮流计算方法，具有以下优势：

• 能够追踪电压崩溃点: CPF算法能够追踪系统在负荷逐渐增加过程中的运行轨迹，并准确确定电压崩溃点，从而为电力系统运行人员提供重要的决策依据。

• 提供电压稳定裕度信息: CPF算法能够计算系统的电压稳定裕度，评估系统在当前运行状态下的抗扰动能力。

• 适用于复杂电力系统: CPF算法可以应用于包含大规模新能源接入的复杂电力系统，分析新能源发电对系统电压稳定性的影响。

然而，CPF算法也存在一些局限性：

• 计算复杂度较高: CPF算法需要进行多次预测和校正迭代，计算复杂度相对较高。

• 对初始值敏感: CPF算法的收敛性受到初始值的影响。如果初始值选择不当，可能导致计算发散。

• 难以处理不连续性: CPF算法难以处理电力系统中的一些不连续性事件，例如开关操作或故障发生。

六、结论与展望

延时功率流（CPF）算法是一种有效的电力系统电压稳定性分析工具。通过对IEEE-14节点系统进行CPF计算，可以深入了解系统的电压稳定特性，并为电力系统规划和运行提供重要的技术支持。

未来，CPF算法的研究方向包括：

• 提高计算效率: 研究更高效的预测和校正方法，以及步长控制策略，以提高CPF算法的计算效率。

• 增强鲁棒性: 开发更鲁棒的CPF算法，使其能够处理电力系统中的不连续性事件，并减少对初始值的敏感性。

• 与其他算法结合: 将CPF算法与其他电力系统分析算法相结合，例如优化算法或故障分析算法，以提高电力系统的整体性能。

• 应用于智能电网: 将CPF算法应用于智能电网，实现电网的实时监控和电压稳定控制，提高电网的智能化水平。

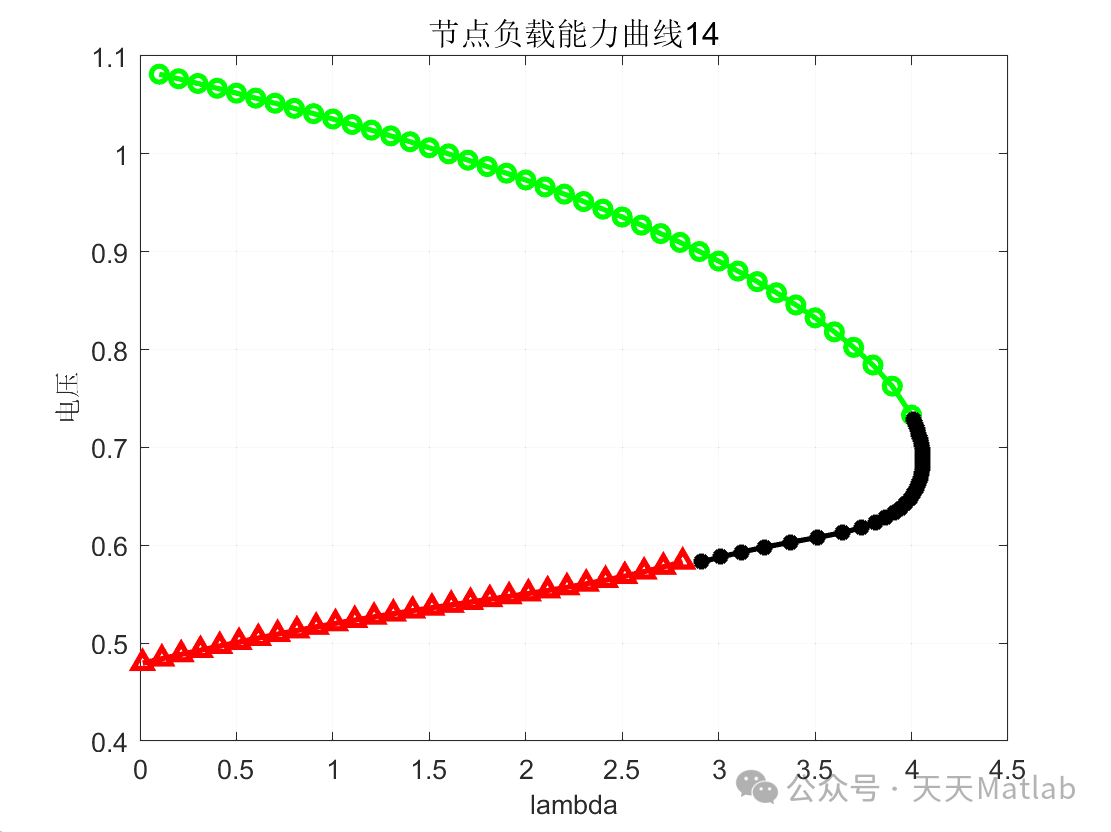

⛳️ 运行结果
