概述
功能简介

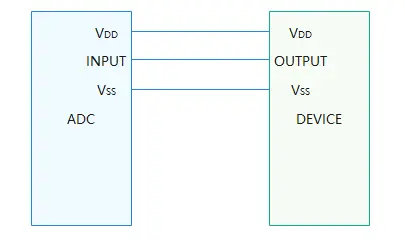

ADC(Analog to Digital Converter),即模拟-数字转换器,可将模拟信号转换成对应的数字信号,便于存储与计算等操作。除电源线和地线之外,ADC只需要1根线与被测量的设备进行连接,其物理连线如图1所示:
图 1 ADC物理连线示意图
ADC接口定义了完成AD转换的通用方法集合,包括:
-
ADC设备管理:打开或关闭ADC设备。
-
ADC读取转换结果:读取AD转换结果。
基本概念
- 分辨率
分辨率指的是ADC模块能够转换的二进制位数,位数越多分辨率越高。
- 转换误差
转换误差通常是以输出误差的最大值形式给出。它表示A/D转换器实际输出的数字量和理论上的输出数字量之间的差别。常用最低有效位的倍数表示。
- 转换时间
转换时间是指A/D转换器从转换控制信号到来开始,到输出端得到稳定的数字信号所经过的时间。
运作机制
在HDF框架中,同类型设备对象较多时(可能同时存在十几个同类型配置器),如果采用独立服务模式则需要配置更多的设备节点,且相关服务会占据更多的内存资源。相反,采用统一服务模式可以使用一个设备服务作为管理器,统一处理所有同类型对象的外部访问(这会在配置文件中有所体现),实现便捷管理和节约资源的目的。ADC模块接口适配模式采用统一服务模式。
约束与限制
ADC模块仅支持轮询方式读取数据。
使用指导
场景介绍
ADC设备通常用于将模拟电压或电流转换为数字量,例如与NTC电阻搭配进行温度测量,或者将其他模拟传感器的输出量转换为数字量的场景。
接口说明
ADC模块提供的主要接口如表1所示,具体API详见//drivers/hdf_core/framework/include/platform/adc_if.h。
表 1 ADC驱动API接口功能介绍
接口名 | 接口描述 |
---|---|
DevHandle AdcOpen(uint32_t number) | 打开ADC设备 |
void A |
