TP

TP驱动模型

主要包含Input模块HDI（Hardware Driver Interface）接口定义及其实现，对上层输入服务提供操作input设备的驱动能力接口，HDI接口主要包括如下三大类：

InputManager：管理输入设备，包括输入设备的打开、关闭、设备列表信息获取等；
InputReporter：负责输入事件的上报，包括注册、注销数据上报回调函数等；
InputController：提供input设备的业务控制接口，包括获取器件信息及设备类型、设置电源状态等。

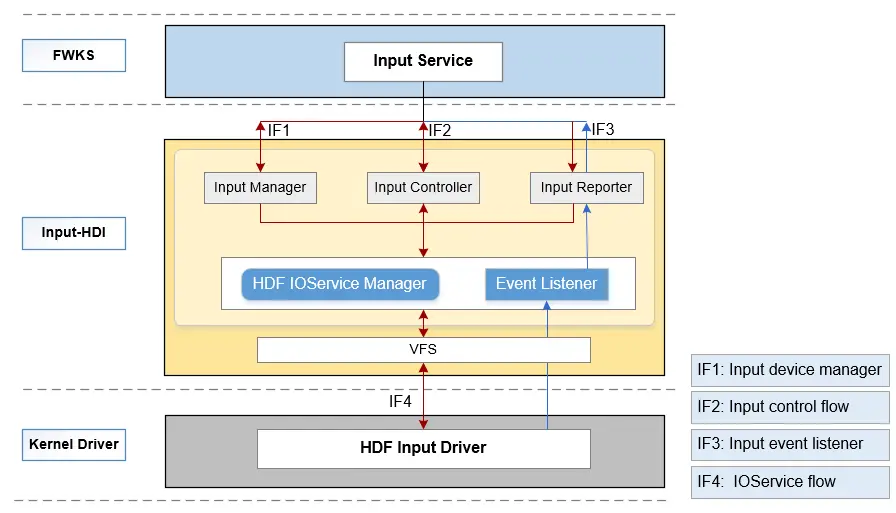

图 1 INPUT模块HDI接口层框架图

/drivers/peripheral/input
├── hal                # input模块的hal层代码
│   └── include       # input模块hal层内部的头文件
│   └── src           # input模块hal层代码的具体实现
├── interfaces         # input模块对上层服务提供的驱动能力接口
│   └── include       # input模块对外提供的接口定义
├── test               # input模块的测试代码
│   └── unittest      # input模块的单元测试代码

TP HDF驱动适配

TP驱动涉及的文件及目录

dayu200平台默认支持GT5688这颗TP IC。

开发板移植touch驱动涉及的文件及目录：

1、 Makefile文件： drivers\adapter\khdf\linux\model\input\Makefile

2、 vendor\hihope\rk3568\hdf_config\khdf\device_info\device_info.hcs

3、 vendor\hihope\rk3568\hdf_config\khdf\input\input_config.hcs

4、 drivers\framework\model\input\driver\touchscreen

TP驱动的适配涉及TP驱动和hcs配置

tp驱动的适配依赖hdf的input模型，hdf的input模型提供了TP，KEY，HID等场景的设备注册，管理，数据转发层，hcs解析等场景的支持能力。hdf的input模型可大致抽象为驱动管理层、公共驱动层以及器件驱动三层。

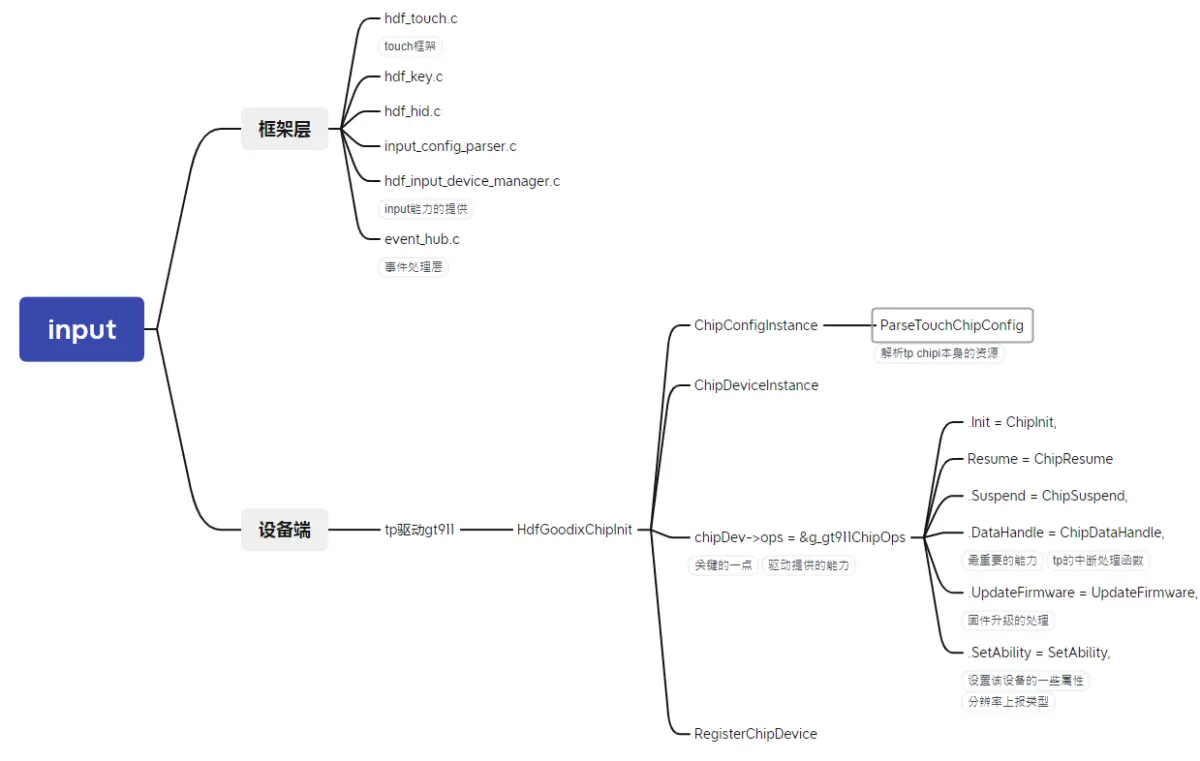

从功能的角度看hdf input模块的框架如下：

因为hdf input模型的高度抽象集成，TP驱动的适配驱动主要涉及器件驱动层的适配。

在适配前，需要先明确tp所需要的的资源。

对于硬件资源，tp模组需要主机上的如下资源：

1.中断引脚

2.Reset引脚

3.使用的哪一组i2c，从设备的地址是什么

4.TP的初始化固件（这个通常由IC厂商提供）

5.触摸屏的分辨率

对于软件资源，在hdf上适配tp，需要依赖如下几个hdf基础模组：

1.Hdf gpio子系统用于设置gpio pin脚以及一些中断资源

2.Hdf i2c 子系统用于进行i2c通信

3.Input模型

器件驱动主要围绕如下结构体展开

static struct TouchChipOps g_gt911ChipOps = {
    .Init = ChipInit,
    .Detect = ChipDetect,
    .Resume = ChipResume,
    .Suspend = ChipSuspend,
    .DataHandle = ChipDataHandle,
    .UpdateFirmware = UpdateFirmware,
    .SetAbility = SetAbility,
};

ChipInit负责器件驱动的初始化动作

ChipDetect负责初始化后的器件有效性检测

SetAbility设置按键属性

ChipDataHandle负责解析键值

UpdateFirmware负责升级固件

ChipSuspend负责器件的休眠

ChipResume负责器件的唤醒

按照器件的特性实现如上接口回调，并将该结构体注册进input模型即可

HCS 配置

device_info.hcs中加入新的器件节点

device_touch_chip :: device {
                device0 :: deviceNode {
                    policy = 0;
                    priority = 180;
                    preload = 0;//0表示默认加载
                    permission = 0660;
                    moduleName = "HDF_TOUCH_GT911";//需要和器件driver中保持一致
                    serviceName = "hdf_touch_gt911_service";
                    deviceMatchAttr = "zsj_gt911_5p5";
                }
            }

input_config.hcs中加入器件的特性

chipConfig {
                    template touchChip {
                        match_attr = "";
                        chipName = "gt911";
                        vendorName = "zsj";
                        chipInfo = "AAAA11222";  // 4-ProjectName, 2-TP IC, 3-TP Module
                        /* 0:i2c 1:spi*/
                        busType = 0;
                        deviceAddr = 0x5D;
                        /* 0:None 1:Rising 2:Failing 4:High-level 8:Low-level */
                        irqFlag = 2;
                        maxSpeed = 400;
                        chipVersion = 0; //parse Coord TypeA
                        powerSequence {
                            /* [type, status, dir , delay]
                                <type> 0:none 1:vcc-1.8v 2:vci-3.3v 3:reset 4:int
                                <status> 0:off or low  1:on or high  2:no ops
                                <dir> 0:input  1:output  2:no ops
                                <delay> meanings delay xms, 20: delay 20ms
                             */
                            powerOnSeq = [4, 0, 1, 5,
                                         3, 0, 1, 10,
                                         3, 1, 1, 60,
                                         4, 2, 0, 50];
                            suspendSeq = [3, 0, 2, 10];
                            resumeSeq = [3, 1, 2, 10];
                            powerOffSeq = [3, 0, 2, 10,
                                           1, 0, 2, 20];
                        }
                    }

显示适配

显示适配需要完成的工作：图形服务HDI接口适配、GPU适配、LCD驱动适配

显示HDI

显示HDI对图形服务提供显示驱动能力，包括显示图层的管理、显示内存的管理及硬件加速等。显示HDI需要适配两部分：gralloc 和 display_device。

gralloc适配

gralloc模块提供显示内存管理功能，OpenHarmony提供了使用与Hi3516DV300参考实现，厂商可根据实际情况参考适配，该实现基于drm开发。

drm设备节点定义在//drivers_peripheral/display/hal/default_standard/srd/display_gralloc/display_gralloc_gbm.c文件中，可根据实际情况修改

const char *g_drmFileNode = "/dev/dri/card0";

该实现中存在一个海思的私有ioctl命令码 DRM_IOCTL_HISILICON_GEM_FD_TO_PHYADDR 定义在//drivers_peripheral/display/hal/default_standard/src/display_gralloc/hisilicon_drm.h 文件中，在//drivers_peripheral/display/hal/default_standard/src/display_gralloc/display_gralloc_gbm.c文件中调用，属于海思的私有功能，适配时根据实际情况修改

...
    InitBufferHandle(bo, fd, info, priBuffer);
    priBuffer->hdl.phyAddr = GetPhysicalAddr(grallocManager->drmFd, fd);
    *buffer = &priBuffer->hdl;
...

display device适配

display device模块提供显示设备管理、layer管理、硬件加速等功能。

OpenHarmony提供了基于drm的Hi3516DV300芯片的参考实现,该实现默认支持硬件合成；

如开发板不支持硬件合成，需要在drm_display.cpp文件中跳过gfx的初始化，

drivers_peripheral/blob/master/display/hal/default_standard/src/display_device/drm/drm_display.cpp
int32_t DrmDisplay::Init()
{
    ...
    ...
    ret = HdiDisplay::Init();
    DISPLAY_CHK_RETURN((ret != DISPLAY_SUCCESS), DISPLAY_FAILURE, DISPLAY_LOGE("init failed"));
    auto preComp = std::make_unique<HdiGfxComposition>();
    DISPLAY_CHK_RETURN((preComp == nullptr), DISPLAY_FAILURE,
        DISPLAY_LOGE("can not new HdiGfxComposition errno %{public}d", errno));
    ret = preComp->Init();                                                                                          // gfx初始化，这里需要跳过
    DISPLAY_CHK_RETURN((ret != DISPLAY_SUCCESS), DISPLAY_FAILURE, DISPLAY_LOGE("can not init HdiGfxComposition"));  // 或者不判断返回值

    ...
}

同时在//drivers_peripheral/display/hal/default_standard/src/display_device/hdi_gfx_composition.cpp文件中修改set_layers方法，全部使用CPU合成显示

int32_t HdiGfxComposition::SetLayers(std::vector<HdiLayer *> &layers, HdiLayer &clientLayer)
{
    DISPLAY_LOGD("layers size %{public}zd", layers.size());
    mClientLayer = &clientLayer;
    mCompLayers.clear();
    for (auto &layer : layers) {
        if (CanHandle(*layer)) {
#if 0                                      // CPU合成
            layer->SetDeviceSelect(COMPOSITION_CLIENT);
#else
            if ((layer->GetCompositionType() != COMPOSITION_VIDEO) &&
                (layer->GetCompositionType() != COMPOSITION_CURSOR)) {
                layer->SetDeviceSelect(COMPOSITION_DEVICE);
            } else {
                layer->SetDeviceSelect(layer->GetCompositionType());
            }
#endif
            mCompLayers.push_back(layer);
        }
    }
    DISPLAY_LOGD("composer layers size %{public}zd", mCompLayers.size());
    return DISPLAY_SUCCESS;
}

测试验证

hello_composer测试模块：Rosen图形框架提供的测试程序，主要显示流程，HDI接口等功能是否正常。默认随系统编译。

代码路径：

foundation/graphic/graphic/rosen/samples/composer/
├── BUILD.gn
├── hello_composer.cpp
├── hello_composer.h
├── layer_context.cpp
├── layer_context.h
└── main.cpp

具体验证如下：

关闭render service

service_control stop render_service

关闭 foundation进程

service_control stop foundation

运行hello_composer 测试相关接口

./hello_composer

devicetest测试：HDI显示模块提供的测试模块，主要测试HDI接口、显示buffer、驱动等能力，测试时也需要关闭render service和 foundation进程。

代码路径：/drivers/peripheral/display/test/unittest/standard

├── BUILD.gn
├── common
│   ├── display_test.h
│   ├── display_test_utils.cpp
│   └── display_test_utils.h
├── display_device
│   ├── hdi_composition_check.cpp
│   ├── hdi_composition_check.h
│   ├── hdi_device_test.cpp
│   ├── hdi_device_test.h
│   ├── hdi_test_device_common.h
│   ├── hdi_test_device.cpp
│   ├── hdi_test_device.h
│   ├── hdi_test_display.cpp
│   ├── hdi_test_display.h
│   ├── hdi_test_layer.cpp
│   ├── hdi_test_layer.h
│   ├── hdi_test_render_utils.cpp
│   └── hdi_test_render_utils.h
└── display_gralloc
    ├── display_gralloc_test.cpp
    └── display_gralloc_test.h

GPU

编译器clang

prebuilts/clang/ohos/linux-x86_64/llvm

musl库

./build.sh --product-name rk3568 --build-target musl_all

编译完成后，会在 out/{product_name}/obj/third_party/musl/usr/lib目录下生成对应的头文件和库：

32位对应arm-linux-ohos

64位对应aarch64-linux-ohos

源码目录：

third_party/musl

GPU 编译参数参考

TARGET_CFLAG
