鸿蒙内核源码分析(中断管理篇) | 江湖从此不再怕中断

关于中断部分系列篇将用三篇详细说明整个过程.

• 中断概念篇 中断概念很多，比如中断控制器，中断源，中断向量，中断共享，中断处理程序等等.本篇做一次整理.先了解透概念才好理解中断过程.用海公公打比方说明白中断各个概念.可前往查看.

• 中断管理篇(本篇) 从中断初始化HalIrqInit开始，到注册中断的LOS_HwiCreate函数，到消费中断函数的 HalIrqHandler，剖析鸿蒙内核实现中断的过程，很像设计模式中的观察者模式.

• 中断切换篇 用自下而上的方式，从中断源头纯汇编代码往上跟踪代码细节.说清楚保存和恢复中断现场TaskIrqContext过程.

编译开关

//....
#define LOSCFG_ARCH_ARM_VER "armv7-a"
#define LOSCFG_ARCH_CPU "cortex-a7"
#define LOSCFG_PLATFORM "hi3516dv300"
#define LOSCFG_PLATFORM_BSP_GIC_V2 1
#define LOSCFG_PLATFORM_ROOTFS 1
#define LOSCFG_KERNEL_CPPSUPPORT 1
#define LOSCFG_HW_RANDOM_ENABLE 1
#define LOSCFG_ARCH_CORTEX_A7 1
#define LOSCFG_DRIVERS_HDF_PLATFORM_RTC 1
#define LOSCFG_DRIVERS_HDF_PLATFORM_UART 1

中断初始化

hi3516dv300 中断控制器选择了 LOSCFG_PLATFORM_BSP_GIC_V2 ，对应代码为 gic_v2.c
GIC（Generic Interrupt Controller）是ARM公司提供的一个通用的中断控制器.
看这种代码因为涉及硬件部分，需要对照 ARM中断控制器 gic_v2.pdf 文档看.可前往地址下载查看.

//硬件中断初始化
VOID HalIrqInit(VOID)
{
    UINT32 i;

    /* set externel interrupts to be level triggered， active low. */	//将外部中断设置为电平触发，低电平激活
    for (i = 32; i < OS_HWI_MAX_NUM; i += 16) {
        GIC_REG_32(GICD_ICFGR(i / 16)) = 0;
    }

    /* set externel interrupts to CPU 0 */	//将外部中断设置为CPU 0
    for (i = 32; i < OS_HWI_MAX_NUM; i += 4) {
        GIC_REG_32(GICD_ITARGETSR(i / 4)) = 0x01010101;
    }

    /* set priority on all interrupts */	//设置所有中断的优先级
    for (i = 0; i < OS_HWI_MAX_NUM; i += 4) {
        GIC_REG_32(GICD_IPRIORITYR(i / 4)) = GICD_INT_DEF_PRI_X4;
    }

    /* disable all interrupts. */			//禁用所有中断。
    for (i = 0; i < OS_HWI_MAX_NUM; i += 32) {
        GIC_REG_32(GICD_ICENABLER(i / 32)) = ~0;
    }

    HalIrqInitPercpu();//初始化当前CPU中断信息

    /* enable gic distributor control */
    GIC_REG_32(GICD_CTLR) = 1; //使能分发中断寄存器，该寄存器作用是允许给CPU发送中断信号

#if (LOSCFG_KERNEL_SMP == YES)
    /* register inter-processor interrupt *///注册核间中断，啥意思?就是CPU各核直接可以发送中断信号
    //处理器间中断允许一个CPU向系统其他的CPU发送中断信号，处理器间中断（IPI）不是通过IRQ线传输的，而是作为信号直接放在连接所有CPU本地APIC的总线上。
    LOS_HwiCreate(LOS_MP_IPI_WAKEUP， 0xa0， 0， OsMpWakeHandler， 0);//注册唤醒CPU的中断处理函数
    LOS_HwiCreate(LOS_MP_IPI_SCHEDULE， 0xa0， 0， OsMpScheduleHandler， 0);//注册调度CPU的中断处理函数
    LOS_HwiCreate(LOS_MP_IPI_HALT， 0xa0， 0， OsMpScheduleHandler， 0);//注册停止CPU的中断处理函数
#endif
}
//给每个CPU core初始化硬件中断
VOID HalIrqInitPercpu(VOID)
{
    /* unmask interrupts */	//取消中断屏蔽
    GIC_REG_32(GICC_PMR) = 0xFF;

    /* enable gic cpu interface */	//启用gic cpu接口
    GIC_REG_32(GICC_CTLR) = 1;
}

解读

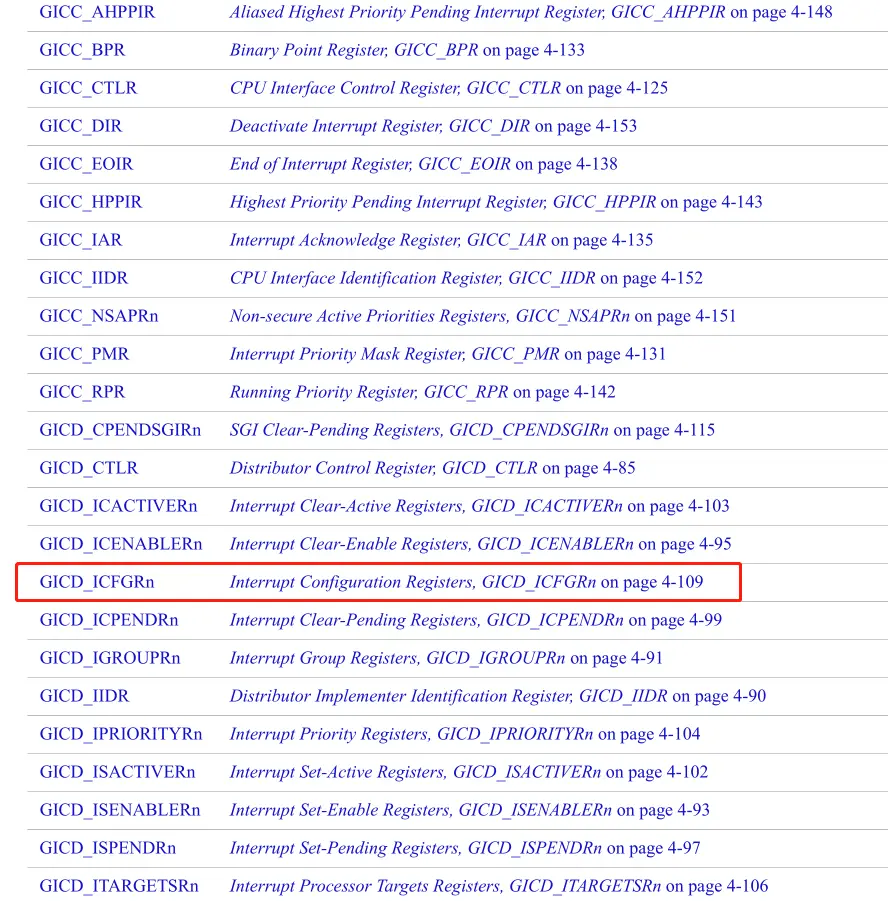

• 上来四个循环，是对中断控制器寄存器组的初始化，也就是驱动程序，驱动程序是配置硬件寄存器的过程.寄存器分通用和专用寄存器.下图为 gic_v2 的寄存器功能 ，这里对照代码和datasheet重点说下中断配置寄存器(GICD_ICFGRn)

• 以下是GICD_ICFGRn的介绍

  The GICD_ICFGRs provide a 2-bit Int_config field for each interrupt supported by the GIC.
  This field identifies whether the corresponding interrupt is edge-triggered or level-sensitive

  GICD_ICFGRs为GIC支持的每个中断提供一个2位配置字段。此字段标识相应的中断是边缘触发的还是电平触发的

    0xC00 - 0xCFC GICD_ICFGRn RW IMPLEMENTATION DEFINED Interrupt Configuration Registers
    #define GICD_ICFGR
