ARM核介绍

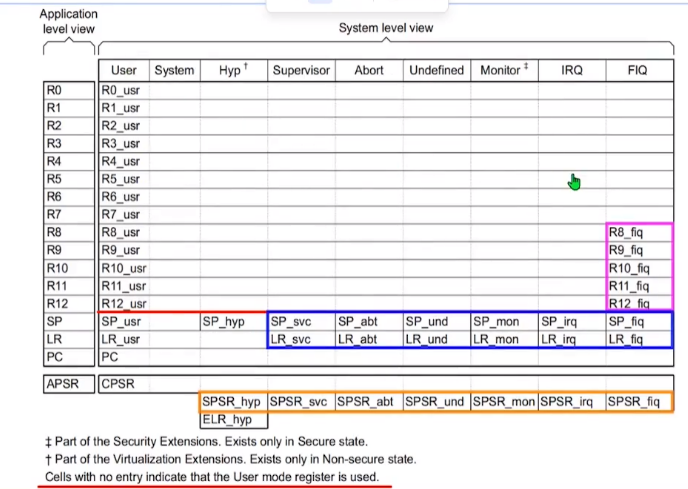

一.ARM核(ARMv7)寄存器资源

有单独标识的是这个寄存器独有的寄存器资源

(1)寄存器用途分析

• R0 - R10 用来存放用户的数据
• R11(fp:frame-pointer) 用来记录一个栈空间的开始地址
• R12(ip: The Intra-Procedure-call scratch register) 用来临时存储sp
• R13(sp:stack pointer) 栈指针寄存器
• R14(lr:link register) 在发生跳转的时候，用来保存PC寄存器的值
• R15(pc:program counter) 用来存放CPU需要执行的指令所在内存的地址

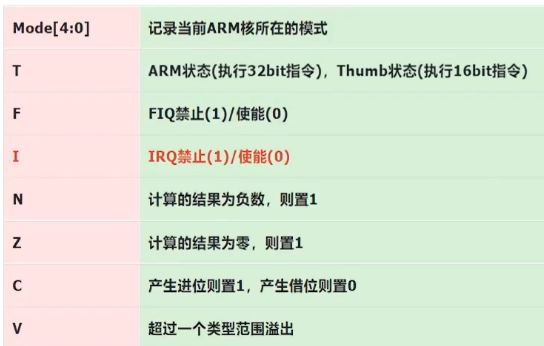

(2)CPSR(当前程序状态寄存器)

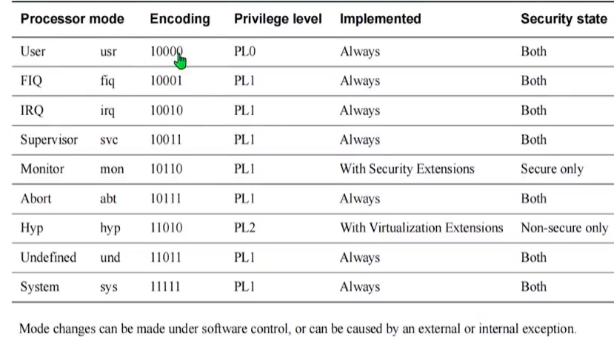

ARM核工作模式

(3)SPSR

异常产生的时候,用来保存CPSR的值

二.ARM指令集

1.ARM编译器介绍

• 交叉编译工具链的命名规则为：arch [-vendor] [-os] [- (gnu)eabi]
  • arch - 体系架构，如ARM、MIPS等
  • vendor - 工具链提供商
  • os - 目标操作系统
  • eabi - 嵌入式应用二进制接口（Embedded Application Binary Interface）
• 交叉编译：在PC机上完成代码的编写与编译，在开发板上完成代码的运行
• Embedded Application Binary Interface：嵌入式应用二进制接口指定了文件格式、数据类型、使用、堆积组织优化和在一个嵌入式软件中的参数的标准约定
• 根据对操作系统的支持与否，ARM GCC可分为支持和不支持操作系统，如arm-none-eabi：这个是没有操作系统的，自然不可能支持那些跟操作系统关系密切的函数，比如fork(2)，它使用的是newlib这个专用于嵌入式系统的C库。arm-none-linux-eabi：用于Linux的，使用Glibc

(1)arm-none-eabi-gcc

Arm 官方用于编译 ARM 架构的裸机系统（包括 ARM Linux 的 boot、kernel，不适用编译 Linux 应用），一般适合 ARM7、Cortex-M 和 Cortex-R 内核的芯片使用，所以不支持那些跟操作系统关系密切的函数，比如 fork (2)，它使用的是 newlib 这个专用于嵌入式系统的 C 库。
下载地址：https://developer.arm.com/downloads/-/gnu-rm

(2). arm-none-linux-gnueabi-gcc

- 主要用于基于ARM架构的Linux系统，可用于编译ARM架构的u-boot、Linux内核、Linux应用等。
- arm-none-linux-gnueabi基于GCC，使用Glibc库，经过Codesourcery公司优化过推出的编译器。
- arm-none-linux-gnueabi-xxx交叉编译工具的浮点运算非常优秀。一般ARM9、ARM11、Cortex-A内核，带有Linux操作系统的会用到。

(3) arm-eabi-gcc

- Android ARM编译器。

(4). armcc

- ARM公司推出的编译工具，功能和arm-none-eabi类似，可以编译裸机程序（u-boot、kernel），但是不能编译Linux应用程序。
- armcc一般和ARM一起，Keil MDK、ADS、RVDS和DS-5中的编译器都是armcc，所以armcc编译器都是收费的。

(5). aarch64-linux-gnu-gcc

- aarch64-linux-gnu-gcc是由Linaro公司基于GCC推出的的ARM交叉编译工具。
- 可用于交叉编译ARMv8 64位目标中的裸机程序、u-boot、Linux kernel、filesystem和App应用程序。
- aarch64-linux-gnu-gcc交叉编译器必须安装在64位主机上，才能编译目标代码。

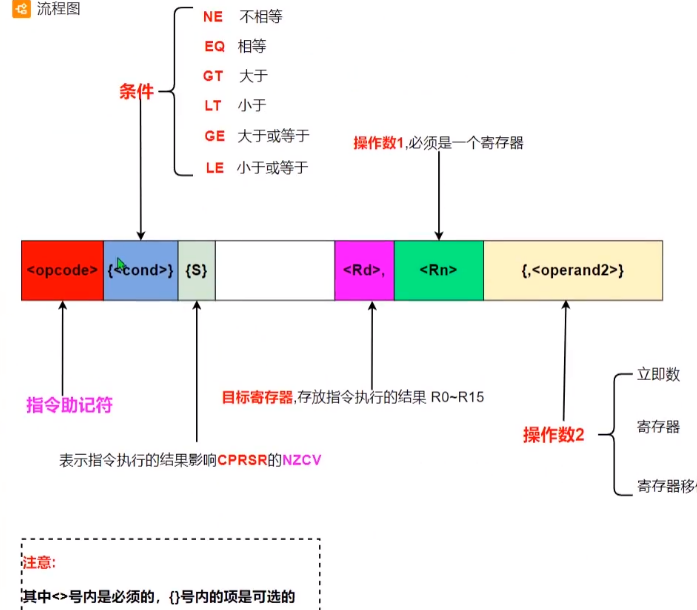

2.指令格式

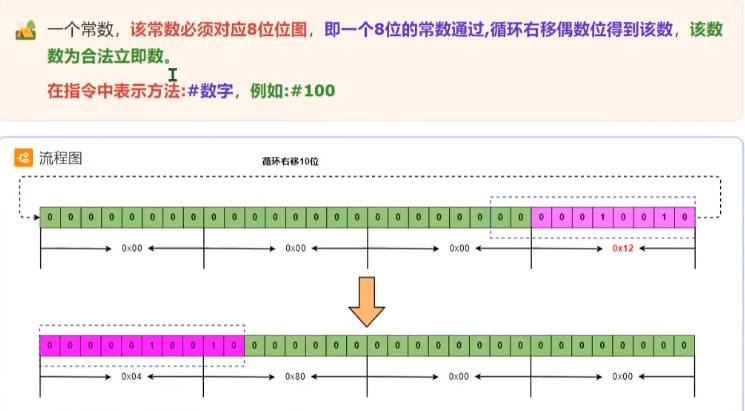

(1)立即数

• 快速判定是否合法立即数：
  • 首先将这个数转换为32bit的16进制形式，例如218=0xDA=0x000000DA
  • 除零外，仅有一位数为合法立即数0x0010 000
  • 除零外，仅有二位数，并且相邻（包括首尾，如0x1000000A）的为合法立即数。
  • 除零外，仅有三位数，并且相邻（包括中间有0相间，例如0x10800000，包括首尾相邻，如：0x14000003），这三位数中，最高位取值仅能为1、2、3，最低位取值仅能为4、8、C，中间位0x0~0xF。这种组合的为合法立即数。
• 下面哪些立即数是合法的立即数：
  • (a) 0x00AB0000
  • (b) 0x0000FFFF
  • © 0xF000000F
  • (d) 0x08000012
  • (e) 0x00001f80
  • (f) 0xFFFFFFFF

(2)寄存器移位

• 将寄存器读取之后，进行移位运算后，作为操作数2参与运算。支持的移位方式如下：
  • LSL（Logical Shift Left）：逻辑左移
  • LSR（Logical Shift Right）：逻辑右移
  • ASR（Arithmetic Shift Right）：算术右移
• 示例：
  • r0, lsr #4 表示 r0 >> 4
  • r0, lsr r1 表示 r0 >> r1
  • #3, lsl #4 错误，只能是寄存器移位，不能是立即数移位

3.常用ARM核指令

(1)MOV指令

• 格式：mov 目标寄存器，操作数2
• 功能：将操作数2的值赋值给目标寄存器
• 举例：
  • mov r0, #12 // r0 = 12
  • mov r1, r0 // r1 = r0
  • mov r1, r0, lsl #2 // r1 = r0 << r2

(2)MVN指令

• 格式：mvn 目标寄存器，操作数2
• 功能：将操作数2取反的值给目标寄存器
• 举例：
  • MVN r0, #0 // r0 = ~0 => r0 = 0xffff, ffff

(3)LDR指令

• 格式：LDR 目标寄存器, =数据
• 功能：完成任意的数据传送到目标寄存器
• 注意：数据前面不能加#，因为此时数据不按立即数来处理
• 举例：
  • LDR r0, =0x12345678 // r0 = 0x12345678

(4)ADD指令

• 格式：add 目标寄存器，操作数1，操作数2
• 功能：将操作数1加上操作数2的结果给目标寄存器
• 举例：
  • add r0, r1, #3 // r0 = r1 + 3
  • add r0, r1, r2 // r0 = r1 + r2
  • add r0, r1, r2, lsl #2 // r0 = r1 + (r2 << 2)

(5)SUB指令

• 格式：sub 目标寄存器，操作数1，操作数2
• 功能：将操作数1减去操作数2的结果给目标寄存器
• 举例：
  • sub r0, r1, #3 // r0 = r1 - 3
  • sub r0, r1, r2 // r0 = r1 - r2
  • sub r0, r1, r2, lsl #2 // r0 = r1 - (r2 << 2)

(6)MUL指令

• 格式：mul 目标寄存器，操作数1，操作数2
• 功能：将操作数1乘以操作数2的结果存放在目标寄存器
• 注意：
  • 操作数1和操作数2必须都是寄存器，并且操作数1的寄存器编号不能和目标寄存器一样
• 举例：
  • mul r0, r1, r2
  • mul r0, r1, #3 // 错误
  • mul r0, r0, r1 // 错误
  • mul r0, r1, r0

(7)AND指令

• 格式：and 目标寄存器，操作数1，操作数2
• 功能：将操作数1按位与操作数2的结果存放在目标寄存器
• 举例：
  • and r0, r1, r2 // r0 = r1 & r2
  • and r0, r1, #10 // r0 = r1 & 10
  • and r0, r1, r2, lsl #2 // r0 = r1 & (r2 << 2)

(8)ORR指令

• 格式：orr 目标寄存器，操作数1，操作数2
• 功能：将操作数1按位或操作数2的结果存放在目标寄存器
• 举例：
  • orr r0, r1, r2 // r0 = r1 | r2
  • orr r0, r1, #10 // r0 = r1 | 10
  • orr r0, r1, r2, lsl #2 // r0 = r1 | (r2 << 2)

(9)EOR指令

• 格式：eor 目标寄存器，操作数1，操作数2
• 功能：将操作数1按位异或操作数2的结果存放在目标寄存器
• 举例：
  • eor r0, r1, r2 // r0 = r1 ^ r2
  • eor r0, r1, #10 // r0 = r1 ^ 10
  • eor r0, r1, r2, lsl #2 // r0 = r1 ^ (r2 << 2)

(10)BIC指令

• 格式：bic 目标寄存器，操作数1，操作数2
• 功能：将操作数1按位与操作数2取反的结果存放在目标寄存器
  • 目标寄存器 = 操作数1 & ~操作数2
• 举例：
  • mov r0, #0xff // r0 = 1111, 1111
  • bic r1, r0, #0xa // -0xa = 0000, 1010
    // & 1111 0101

(11)cmp比较指令

• 格式：cmp 寄存器，操作数2
• 功能：将寄存器的值与操作数2比较，比较的结果会自动影响CPSR的NZCV
• 练习：
  • 将下列代码用ARM汇编指令实现

    a = 5    r0
    b = 6    r1
    c = 10   r2

    if(a > b){
        b ++;
    }

    if(a <= c){
        c ++;
    }


.global _start
_start:
     mov r0,#5
     movr r1,#6
     mov r2,#10
     cmp r0, r1
     addgt r0,r0,#1
     cmp r0,r2
     addle r2,r2,#1
stop:
  b stop

(12)B/BL(跳转指令)

• 格式：B/BL 标签
• 功能：跳到一个指定的标签，BL跳转之前，将跳转前的PC的值保存在LR，跳转范围 +/- 32M

(13)给PC赋值

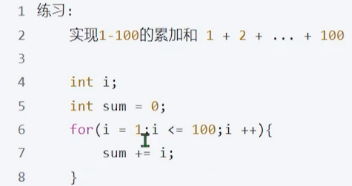

练习

.global _start
_start:
   mov r0,#0
   mov r1,#1
   cmp r1,#100
   ble loop

stop:
   b stop

4.内存访问指令

(1)单个数据访问

以下是提取的内容：

• LDR：将内存中的值加载到寄存器（读内存）
• STR：将寄存器的内容写入内存（写内存）
• 寄存器间接寻址：寄存器的值是一个地址
  • LDR r0, [r1] // r0 = *r1
  • STR r0, [r1] // *r1 = r0
• 基址变址寻址：将基地址寄存器加上指令中给出的偏移量，得到数据存放的地址
  • A. 前索引
    • STR r0, [r1, #4] // *(r1 + 4) = r0
    • LDR r0, [r1, #4] // r0 = *(r1 + 4)
  • B. 后索引
    • STR r0, [r1], #4 // *r1 = r0 && r1 = r1 + 4
    • LDR r0, [r1], #4 // r0 = *r1 && r1 = r1 + 4
  • C. 自动索引
    • STR r0, [r1, #4]! // *(r1 + 4) = r0 && r1 = r1 + 4
    • LDR r0, [r1, #4]! // r0 = *(r1 + 4) && r1 = r1 + 4

//2
.global _start

_start:
  mov r0,#0x40000000
  ldr r1,=0x1234
  str r1,[r0],#4
  ldr r1,=0xabcd
  str r1,[r0],#-4

   ldr r1,[r0]
   ldr r2,[r0,#4]
   add r0,r1,r2
stop b stop

//1
.global _start

_start:
  mov r0,#0x40000000
  mov r1,#1
  mov r2,#10
  bl write_data

 mov r0,#0x4000000
 ldr r1,=0x40000100
 mov r2,#10
 bl copy_data
stop:
 b stop

write_data:
  str r1,[r0],#4
  add r1,r1,#1
  cmp r1,r2
  ble write_data
mov pc,lr

copy_data:
  ldr r3,[r0],#4
  str r3,[r1],#4
  sub r2,r2,#1
  cmp r2,#0
  bgt copy_data

  mov pc,lr

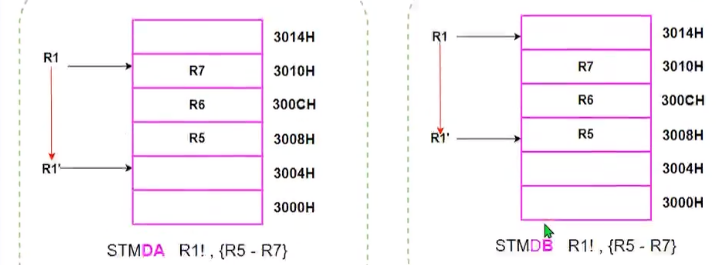

(2)多个数据访问

• LDM：将一块内存的数据，加载到多个寄存器中

• STM：将多个寄存器的值，存储到一块内存

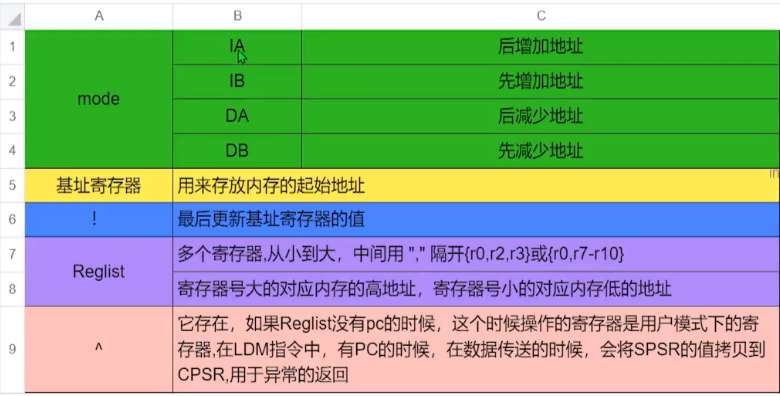

• 格式：

  • LDM{条件}{s}<MODE> 基址寄存器{!}, {Reglist}^
  • STM{条件}{s}<MODE> 基址寄存器{!}, {Reglist}^





_start:
  mov r0 #0x40000000
  mov r1,#0x11
  mov r2,#0x22
  mov r3,#0x33
  stmia r0,{r1-r3}
  ldmdb r0!,{r4-r6}

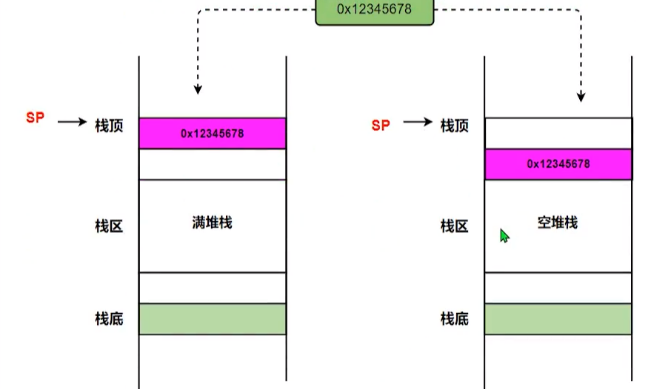

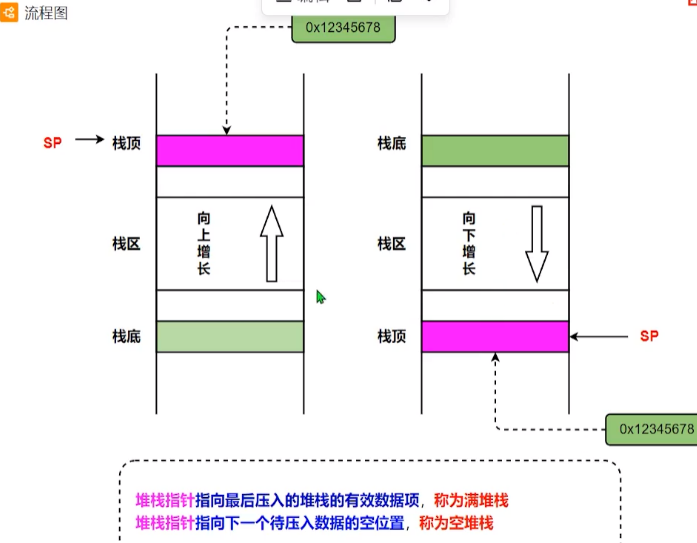

(3)栈操作指令

• A. 进栈
  • stmfd sp!, {寄存器列表}
• B. 出栈
  • ldmfd sp!, {寄存器列表}
• 注意：
  • 在对栈操作之前，必须先设置sp的值，进栈和出栈的方式一样，ATPCS标准规定满减栈

5.CPSR/SPSR操作指令

• A. 读操作
  • MRS Rn, CPSR/SPSR
  • 将状态寄存器的值，读到通用寄存器中
• B. 写操作
  • MSR CPSR/SPSR, Rn
  • 将通用寄存器的值，写到状态寄存器
• 练习：
  • A. 写一段代码，将CPSR的第I(7)位清0，其他位不变（使能IRQ异常）
  • B. 写一段代码，将CPSR的第I(7)位置1，其他位不变（禁用IRQ异常）

.global _start
_start:
   mrs r0,cpsr
   mov r1,#1
   bic r0,r0,r1,lsl #7
   msr cpsr,r0

   mrs r0,cpsr
   mov r1,#1
   orr r0,r0,r1,lsl #7
   msr cpsr,r0
_stop:
 b stop

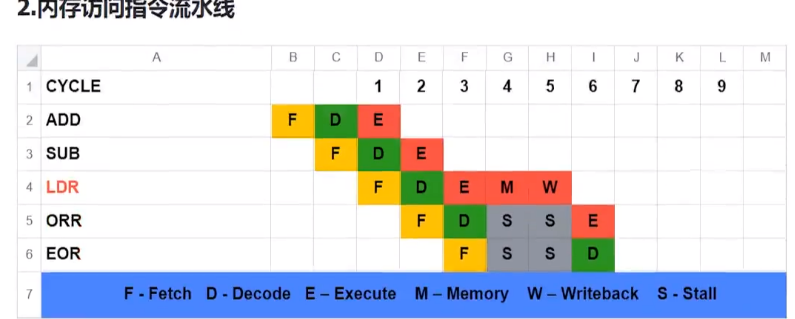

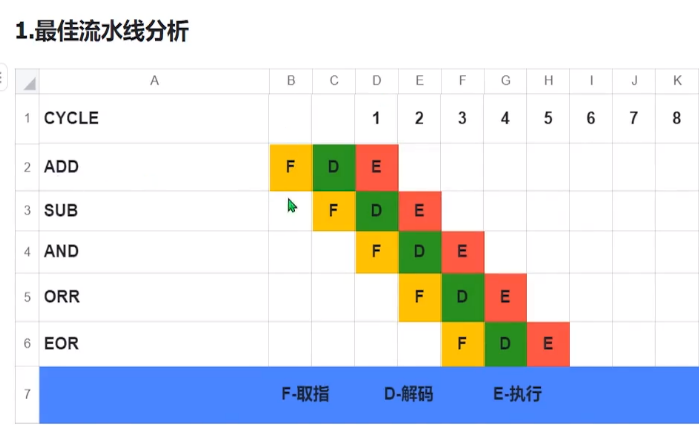

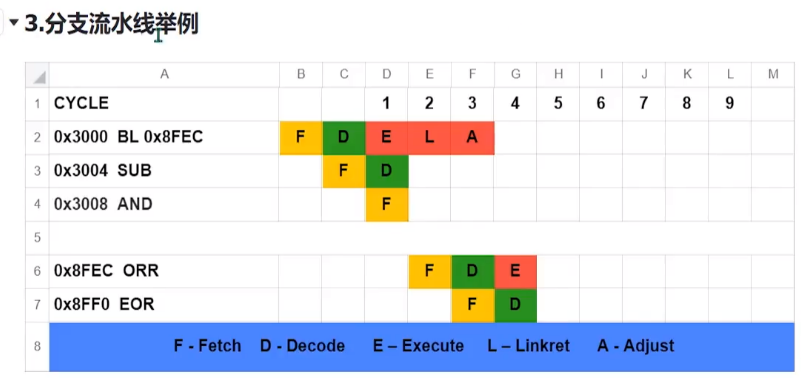

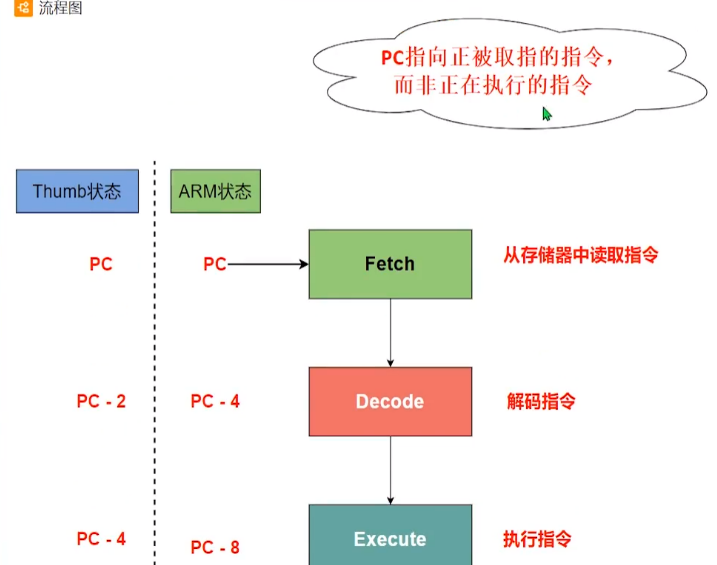

6.指令流水线

• 在ARM核中，为增加处理器指令流的速度，ARM7系列使用3级流水线，允许多个操作同时处理，而非顺序执行。
• 不同的ARM核，流水线的级数是不一样的，ARM核版本越高，流水线级数越多。
• 对于软件工程师编程而言，统一按照三级流水线来分析就可以了。

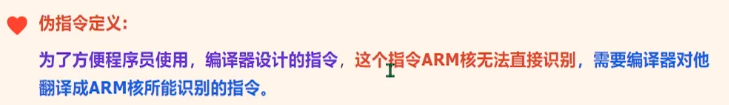

7.ARM伪指令

8.ATPCS标准

(1)ATPCS标准介绍

• 前四个寄存器r0-r3用于将参数值传递给例程，并将结果值传递给例程，并在例程内保存中间值（但通常仅在子程序调用之间）。在ARM状态下，寄存器r12也称为IP可用于保存子程序调用之间的中间值。
• 通常，从r4到r11的寄存器用于保存例程局部变量的值。它们也被标记为v1-v8。只有v1-v4可以被整个Thumb指令集统一使用（如图所示）
• 在过程调用标准的所有变体中，寄存器r12-r15都有特殊角色。在这些角色中，它们被标记为IP、SP、LR和PC（或ip、sp、lr和pc，但本规范使用大写名称来表示特殊角色）。
• 只有寄存器r0-r7、SP、LR和PC在Thumb状态下普遍可用。它们的同义词和特殊名称显示得更加大胆。很少有Thumb指令可以访问寄存器、v5-v8、SB、SL和IP。

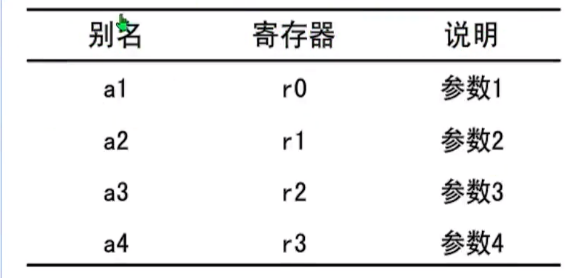

(2)参数传递

• 函数间传递参数的时候，当参数不超过4个时，可以使用寄存器R0~R3来进行参数传递，当参数超过4个时，还可以使用数据栈来传递参数。
• 在参数传递时，将所有参数看做是存放在连续的内存单元中的字数据。然后，依次将各名字数据传送到寄存器R0,R1,R2,R3；如果参数多于4个，将剩余的字数据传送到数据栈中，入栈的顺序与参数顺序相反，即最后一个字数据先入栈。
• 所以在写C程序进行函数传参的时候，最好不要超过4个参数，这样可以提高效率。

(3)函数返回值

• 返回值为一个32位的整数时，可以通过寄存器R0返回。
• 返回值为一个64位整数时，可以通过R0和R1返回，依此类推。
