【FPGA开发】用 Verilog编程实现一个分秒计数器（实现按键暂停、消抖功能）-优快云博客

module debounce #(
    parameter DEBOUNCE_MS = 20,       // 消抖时间（默认20ms）
    parameter CLK_FREQ = 50_000_000   // 时钟频率（默认50MHz）
 )
（
    input clk,         // 时钟输入（50MHz）
    input button_in,    // 原始按键输入（需预同步）
    output reg button_out // 消抖后输出（稳定信号）
);

2.3 核心实现原理

(1) 同步器

reg button_sync;
always @(posedge clk) begin
    button_sync <= button_in;  // 用D触发器同步异步信号
end

(2) 消抖状态机

localparam COUNTER_MAX = (CLK_FREQ / 1000) * DEBOUNCE_MS;
reg [COUNTER_BITS-1:0] counter;
always @(posedge clk) begin
    if (button_sync != button_out) begin  // 检测到输入变化
        if (counter == COUNTER_MAX-1) begin
            button_out <= button_sync;    // 稳定后更新输出
            counter <= 0;
        end else begin
            counter <= counter + 1;       // 计数等待稳定
        end
    end else begin
        counter <= 0;  // 状态未变化时复位计数器
    end
end

消抖逻辑：

当检测到按键状态变化时，启动计数器。
持续计数直到达到DEBOUNCE_MS时间（如20ms）。
只有信号稳定超过设定时间，才更新输出。

2.4 硬件行为测试

时间	按键物理状态	`button_in`	`button_out`	说明
0ms	松开（高）	1	1	初始状态
1ms	按下（抖动）	0→1→0	1	抖动期，输出不变
21ms	稳定按下	0	0	消抖完成，输出更新
22ms	松开（抖动）	1→0→1	0	抖动期，输出不变
42ms	稳定松开	1	1	消抖完成，输出更新

3. 项目实例

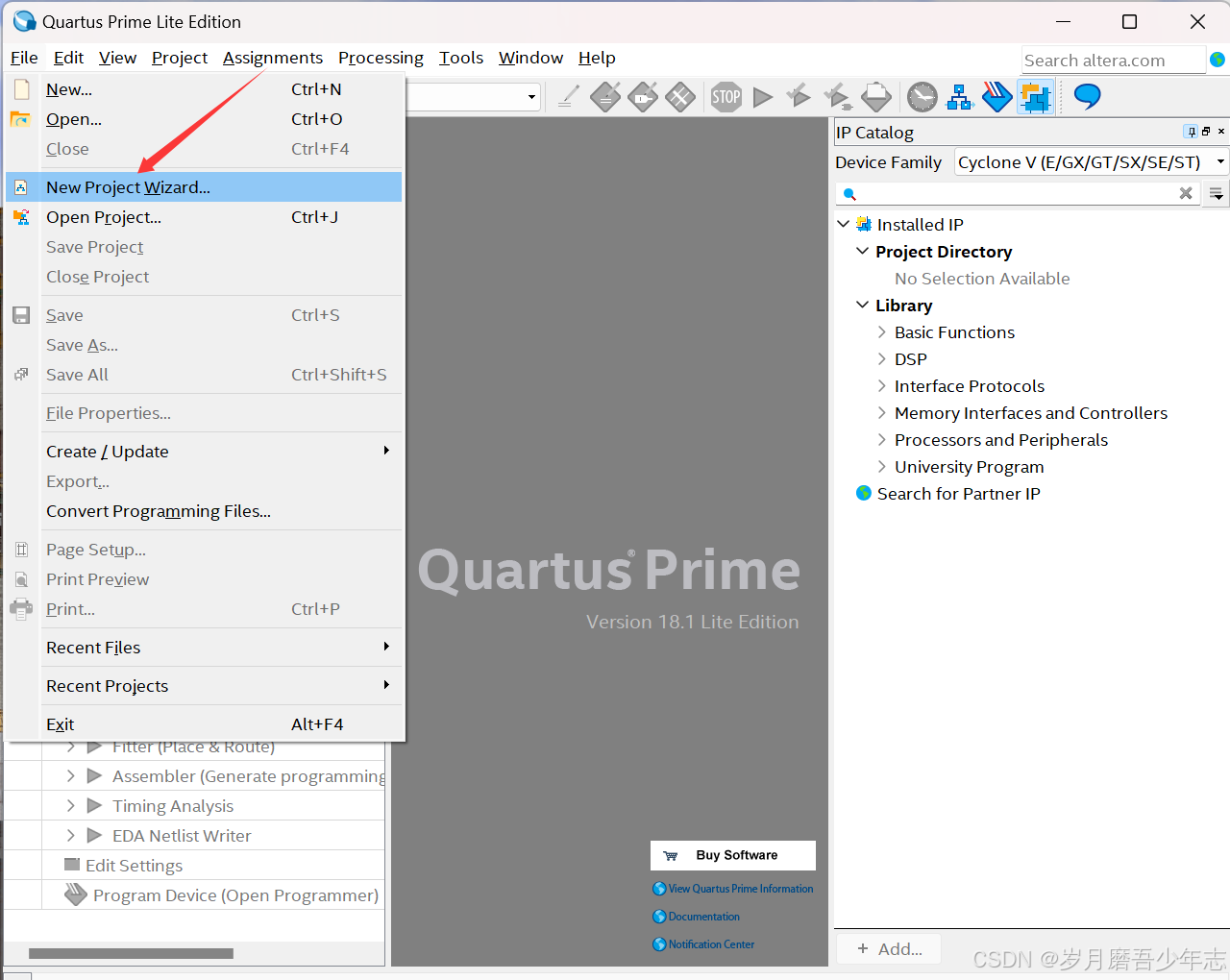

3.1 新建项目

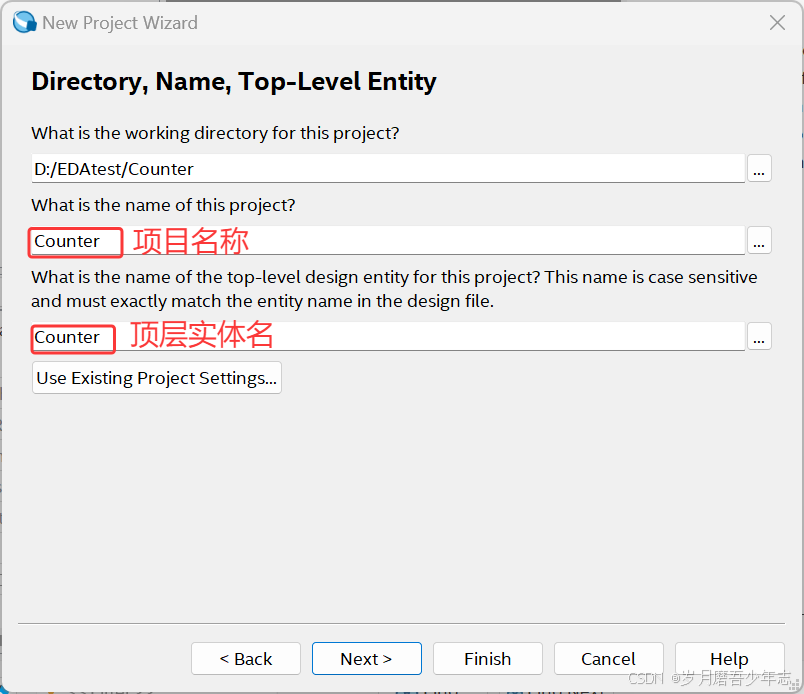

建立项目工程名

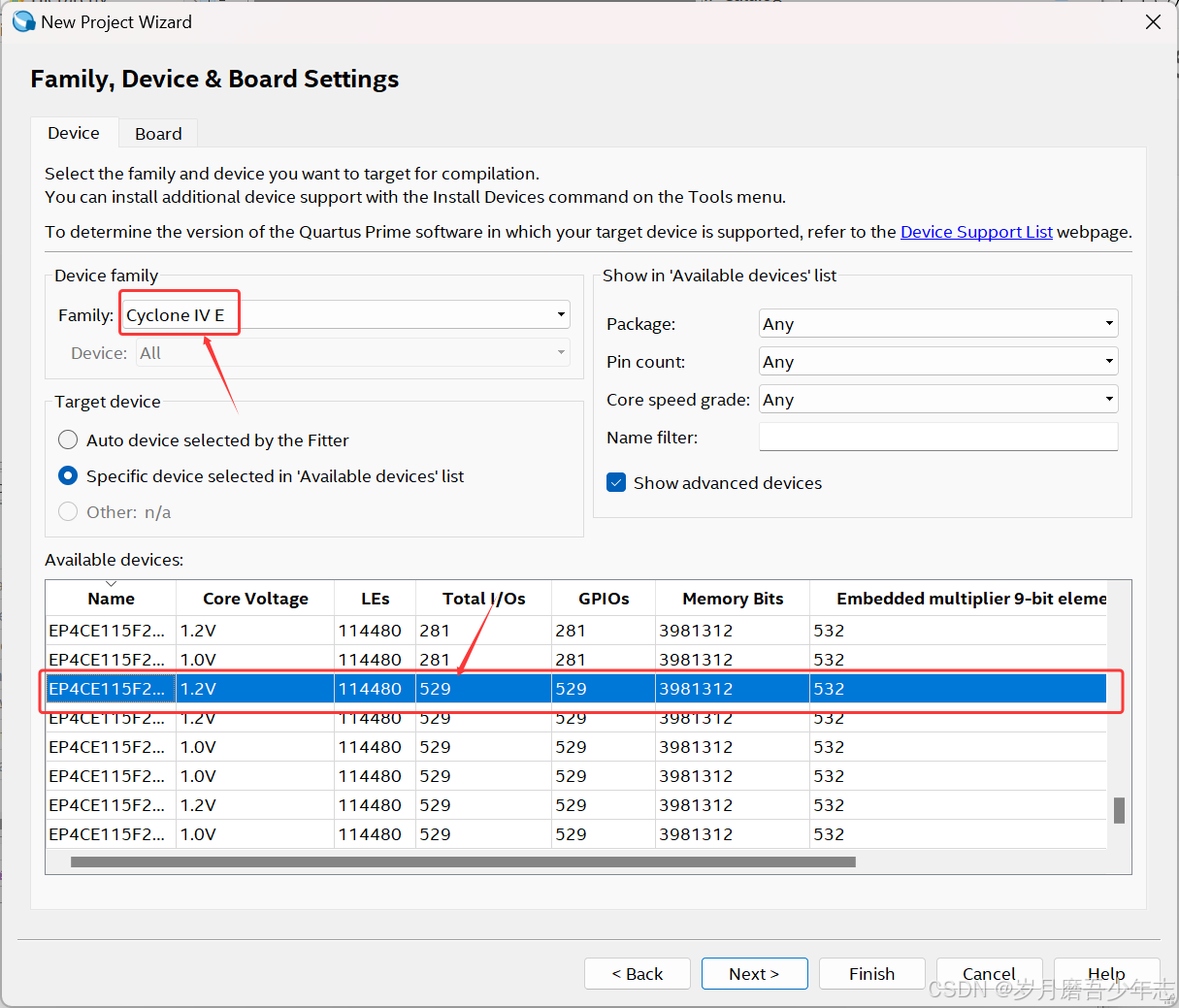

然后一直点击NEXT进入开发板选型界面

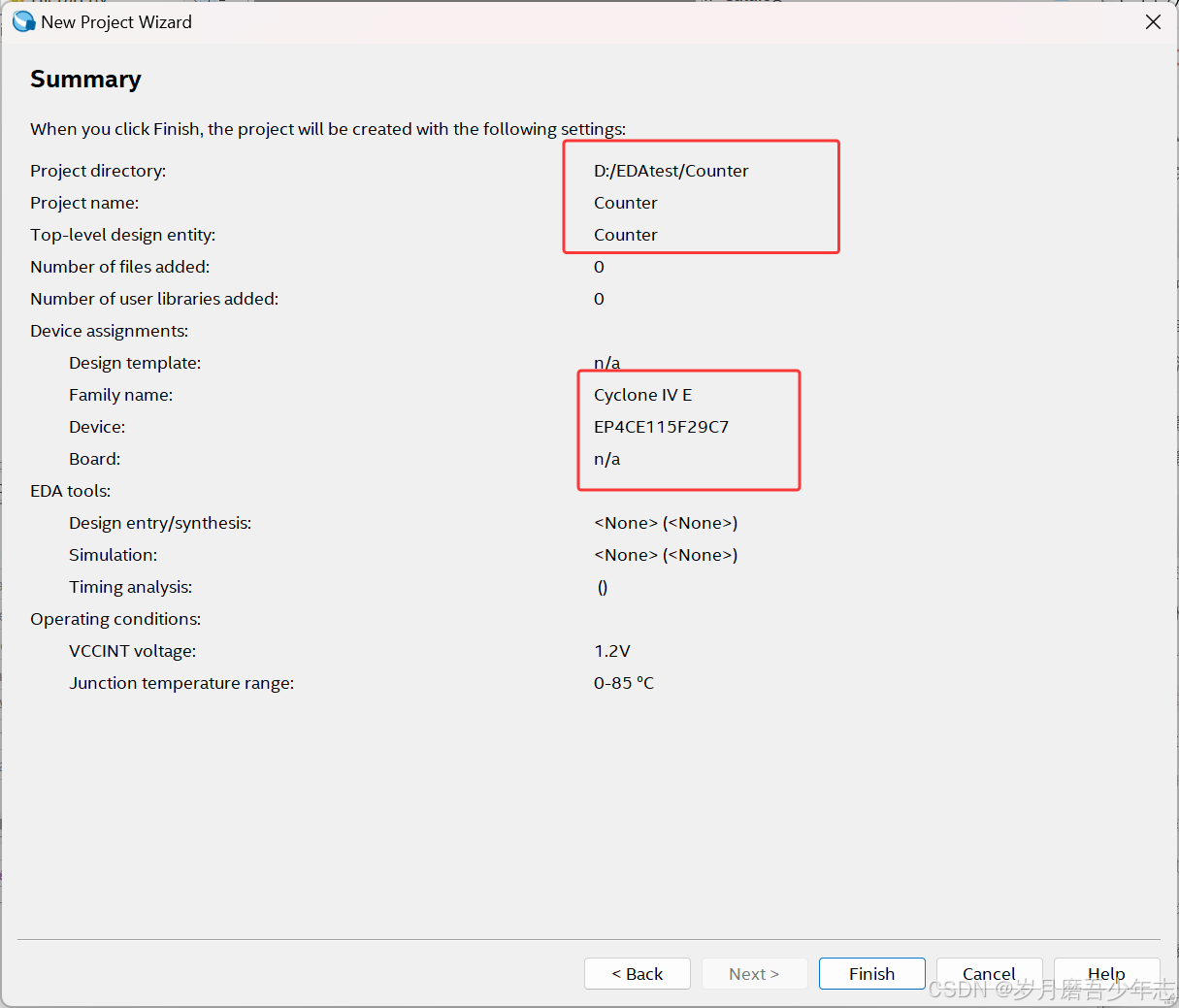

开发板信息如下，点击finish创建

3.2 创建Verilog文件添加至顶层实体

编译代码如下：

module Counter (

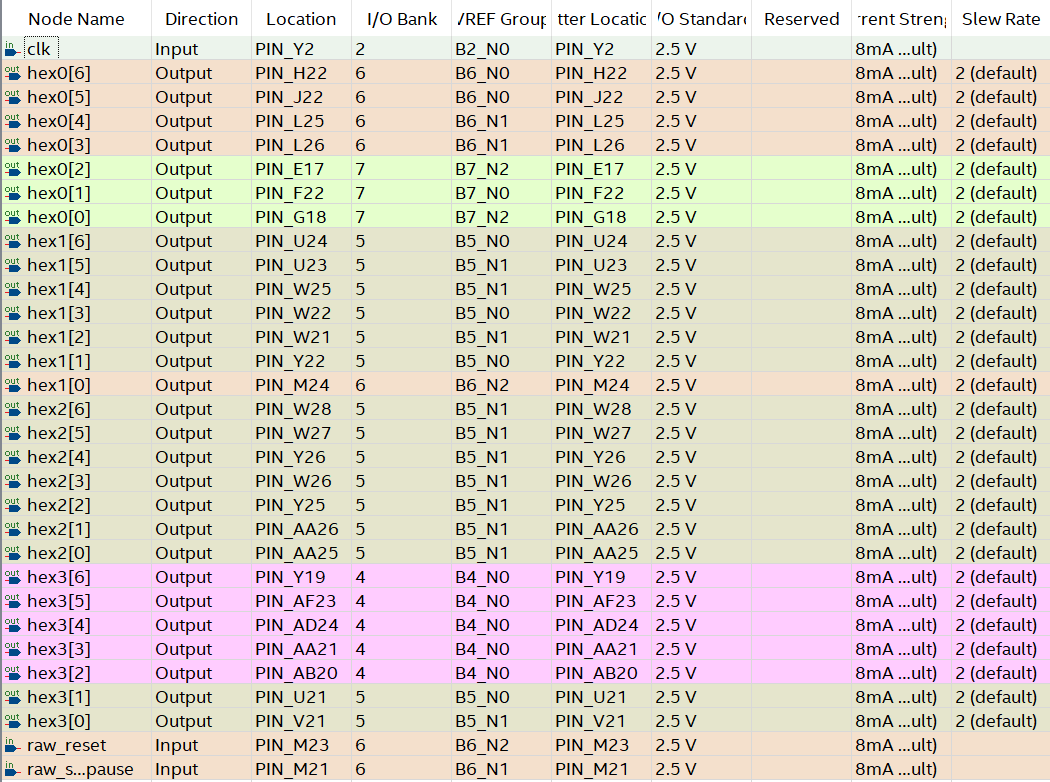

    input clk,            // 50MHz时钟（PIN_Y2）
    input raw_reset,      // 原始复位信号（KEY0，PIN_M23，低有效）
    input raw_start_pause,// 原始启动/暂停信号（KEY1，PIN_M21，低有效）
    output [6:0] hex3,    // 分钟十位（HEX3，无小数点）
    output [6:0] hex2,    // 分钟个位（HEX2，无小数点）
    output [6:0] hex1,    // 秒十位（HEX1，无小数点）
    output [6:0] hex0     // 秒个位（HEX0，无小数点）
);

// ================= 消抖模块 ==================
wire debounced_reset;      // 消抖后的复位（高有效）
wire debounced_start_pause;// 消抖后的启停（高有效）

debounce #(
    .DEBOUNCE_MS(20)      // 20ms消抖时间
) deb_reset_inst (
    .clk(clk),
    .button_in(~raw_reset), // 物理按键低有效，取反
    .button_out(debounced_reset)
);

debounce deb_start_inst (
    .clk(clk),
    .button_in(~raw_start_pause),
    .button_out(debounced_start_pause)
);

// ================= 核心计数 ==================
core_counter counter_core (
    .clk(clk),
    .reset(debounced_reset),
    .start_pause(debounced_start_pause),
    .hex3(hex3),
    .hex2(hex2),
    .hex1(hex1),
    .hex0(hex0)
);

endmodule

// ============== 消抖模块实现 ================
module debounce #(
    parameter DEBOUNCE_MS = 20,       // 消抖时间（毫秒）
    parameter CLK_FREQ = 50_000_000   // 时钟频率（Hz）
)(
    input clk,
    input button_in,     // 原始按键输入
    output reg button_out// 消抖后输出
);

localparam COUNTER_MAX = (CLK_FREQ / 1000) * DEBOUNCE_MS;
localparam COUNTER_BITS = $clog2(COUNTER_MAX);

reg [COUNTER_BITS-1:0] counter;
reg button_sync;

// 同步器防亚稳态
always @(posedge clk) begin
    button_sync <= button_in;
end

// 消抖核心逻辑
always @(posedge clk) begin
    if (button_sync != button_out) begin
        if (counter == COUNTER_MAX-1) begin
            button_out <= button_sync;
            counter <= 0;
        end else begin
            counter <= counter + 1;
        end
    end else begin
        counter <= 0;
    end
end

endmodule

// ============== 核心计数逻辑 ================
module core_counter (
    input clk,
    input reset,        // 高有效复位
    input start_pause,  // 高有效启停（1=暂停，0=运行）
    output [6:0] hex3,  // 改为7位输出
    output [6:0] hex2,
    output [6:0] hex1,
    output [6:0] hex0
);

// 分频器（50MHz→1Hz）
reg [25:0] counter;
wire one_sec_enable = (counter == 26'd49_999_999);

// BCD计数器
reg [3:0] min_tens; // 0-5
reg [3:0] min_ones; // 0-9
reg [3:0] sec_tens; // 0-5
reg [3:0] sec_ones; // 0-9

// 七段译码器（共阳极，g,f,e,d,c,b,a）
function [6:0] seg7;
    input [3:0] bcd;
    begin
        case (bcd)
            4'd0: seg7 = 7'b1000000; // 0
            4'd1: seg7 = 7'b1111001; // 1
            4'd2: seg7 = 7'b0100100; // 2
            4'd3: seg7 = 7'b0110000; // 3
            4'd4: seg7 = 7'b0011001; // 4
            4'd5: seg7 = 7'b0010010; // 5
            4'd6: seg7 = 7'b0000010; // 6
            4'd7: seg7 = 7'b1111000; // 7
            4'd8: seg7 = 7'b0000000; // 8
            4'd9: seg7 = 7'b0010000; // 9
            default: seg7 = 7'b1111111; // 灭
        endcase
    end
endfunction

// 分频逻辑
always @(posedge clk or posedge reset) begin
    if (reset) begin
        counter <= 0;
    end else begin
        if (one_sec_enable)
            counter <= 0;
        else
            counter <= counter + 1;
    end
end

// 计数逻辑（高电平暂停）
always @(posedge clk or posedge reset) begin
    if (reset) begin
        {sec_ones, sec_tens, min_ones, min_tens} <= 16'd0;
    end else if (!start_pause) begin // 低电平运行
        if (one_sec_enable) begin
            if (sec_ones == 9) begin
                sec_ones <= 0;
                if (sec_tens == 5) begin
                    sec_tens <= 0;
                    if (min_ones == 9) begin
                        min_ones <= 0;
                        min_tens <= (min_tens == 5) ? 0 : min_tens + 1;
                    end else begin
                        min_ones <= min_ones + 1;
                    end
                end else begin
                    sec_tens <= sec_tens + 1;
                end
            end else begin
                sec_ones <= sec_ones + 1;
            end
        end
    end
end

// 数码管输出（无小数点）
assign hex3 = seg7(min_tens);  // 分钟十位
assign hex2 = seg7(min_ones);  // 分钟个位
assign hex1 = seg7(sec_tens);  // 秒十位
assign hex0 = seg7(sec_ones);  // 秒个位

endmodule

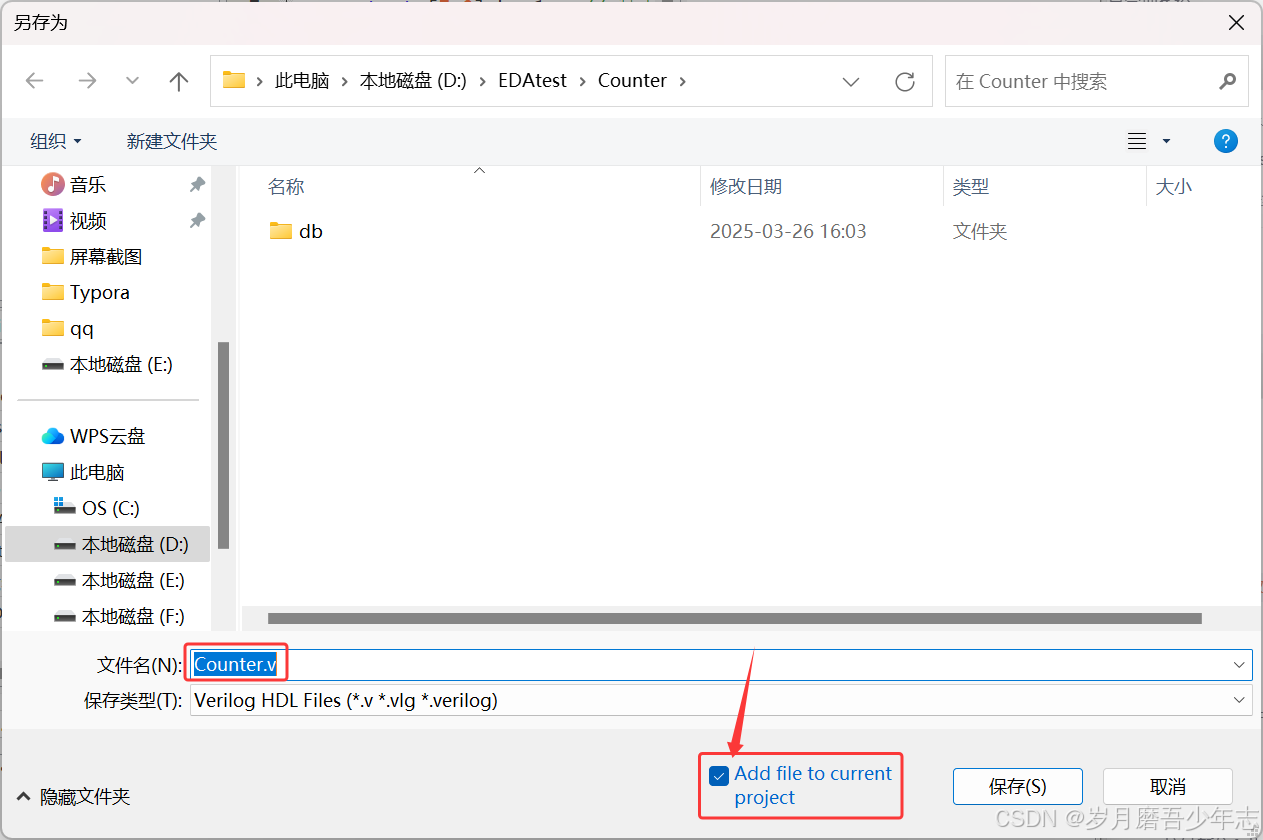

另存为.v文件（名称与工程名一致）

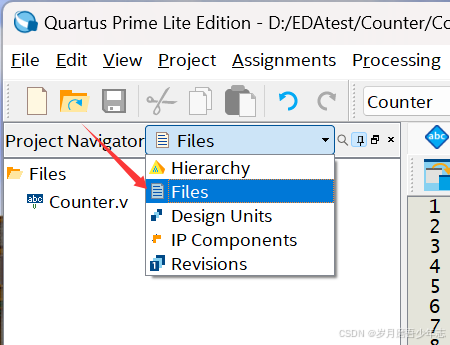

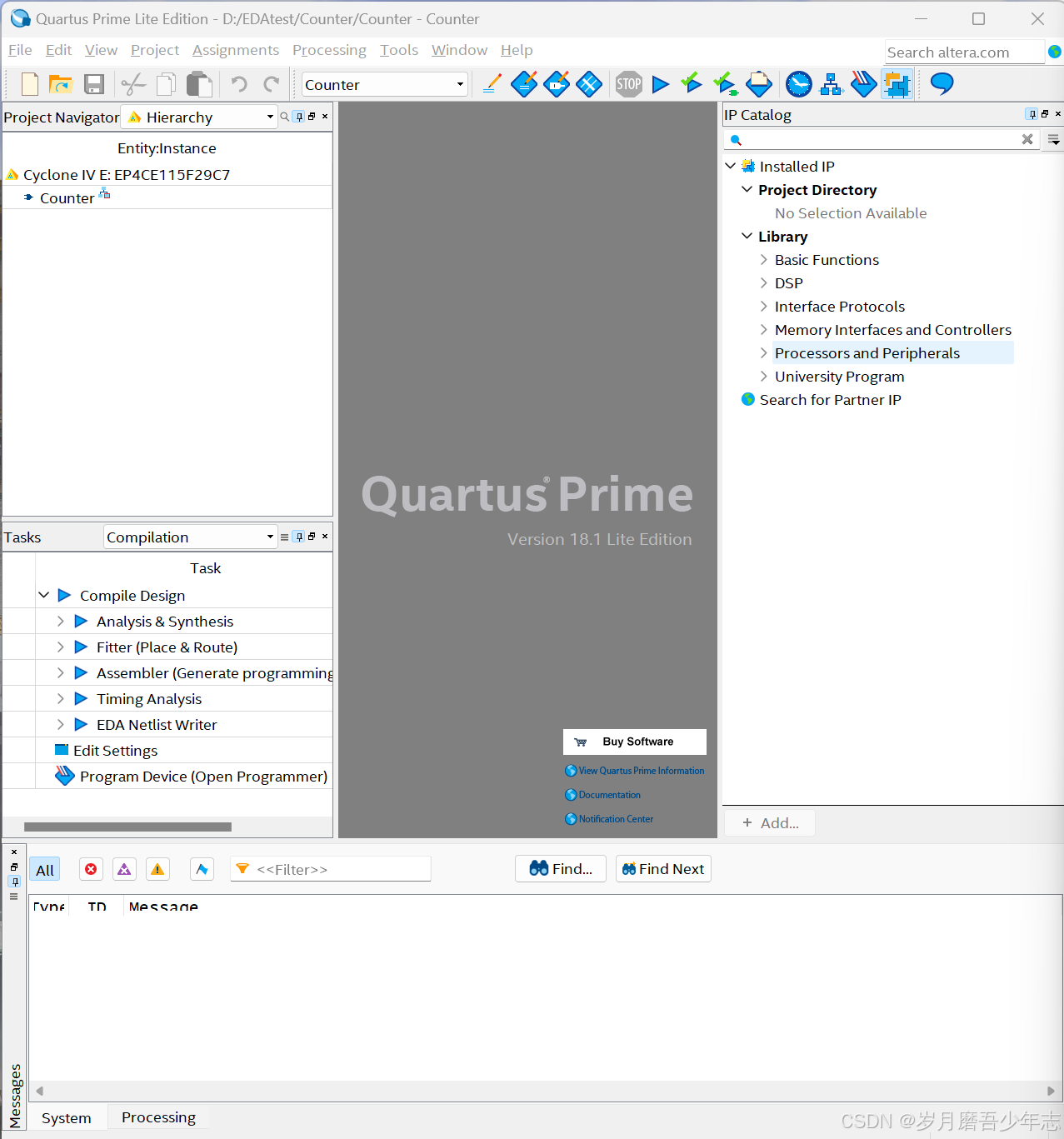

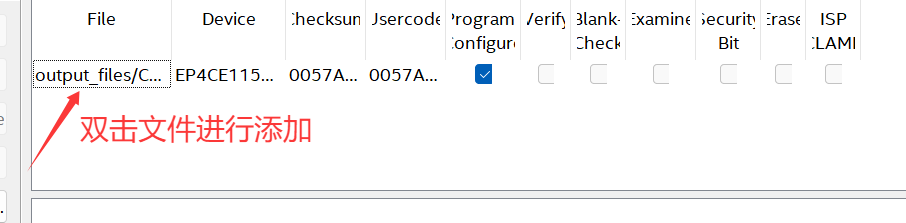

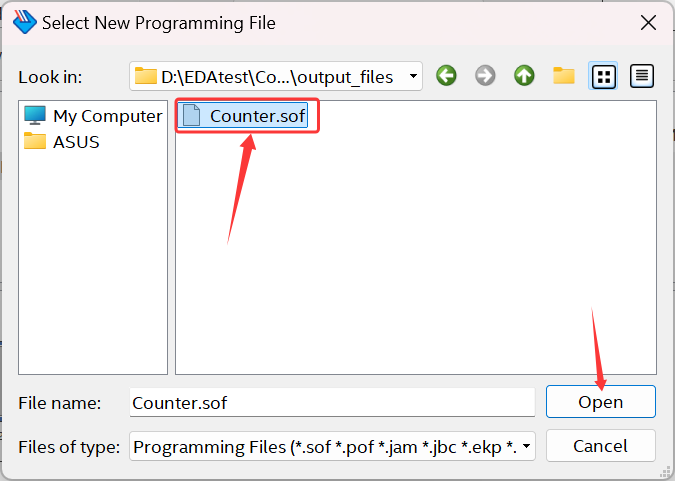

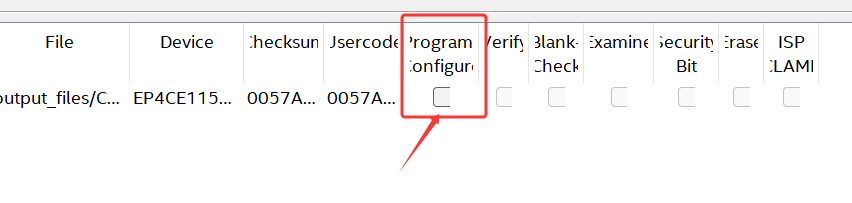

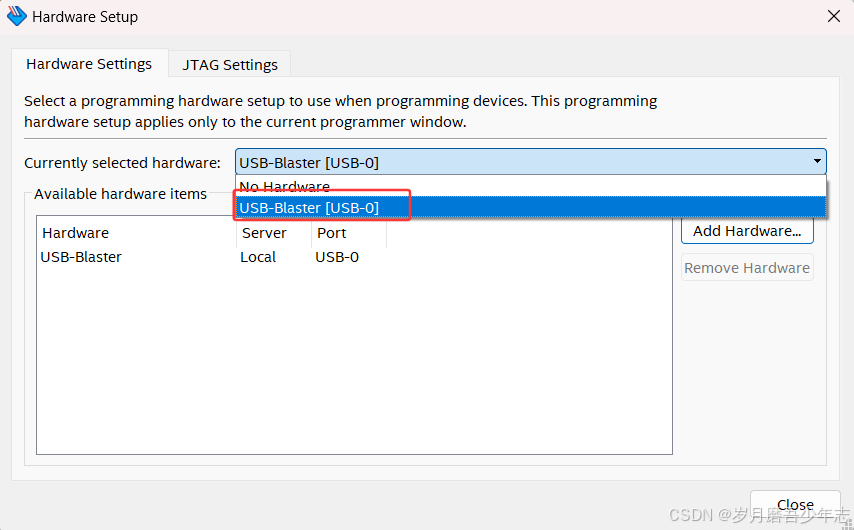

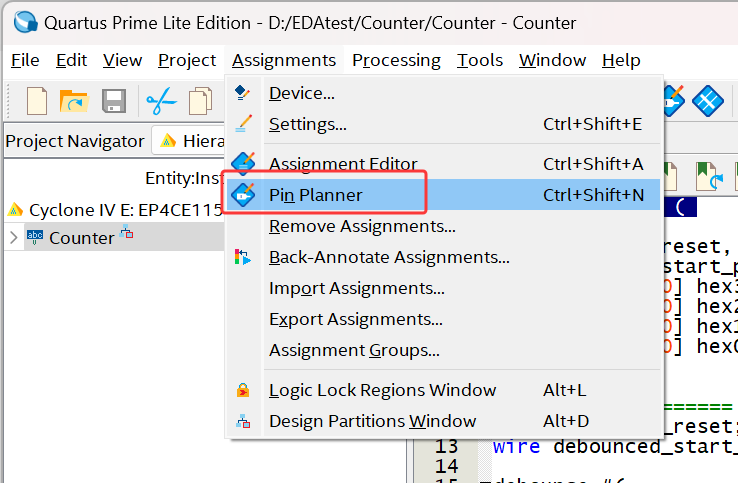

选择Files，显示Counter.v文件
