一、单总线温度传感器DB18B20

（一）DB18B20介绍

1.工作原理：

a.DS18B20基于热敏电阻原理工作，它的内部包含一个温度传感器和一个数字转换器，能够将温度转换为数字信号输出。
b.DS18B20通过单总线接口与微控制器通信，可以在单一总线上同时连接多个传感器，并且只需要一个引脚进行数据传输。

2.传感器特点：

a.高精度：DS18B20具有较高的温度测量精度，通常为±0.5°C。
b.数字输出：输出为数字信号，易于与数字系统集成。
c.单总线接口：只需一个引脚即可完成数据和电源的传输，节省了连接线路和引脚资源。
d.范围广：可测量的温度范围通常在-55°C至+125°C之间。

3.使用方法：

a.通过微控制器的GPIO引脚连接DS18B20的数据引脚。
b.DS18B20通常由3个引脚组成：数据引脚(DQ)、电源引脚(VCC)和地引脚(GND)。
c.通过单总线接口发送命令给DS18B20，以启动温度转换，并从DS18B20读取温度数据。

4.应用领域：

a.家用电器：温度计、温度控制器等。
b.工业领域：工业自动化、环境监测等。
c.科学研究：实验室温度监测等。

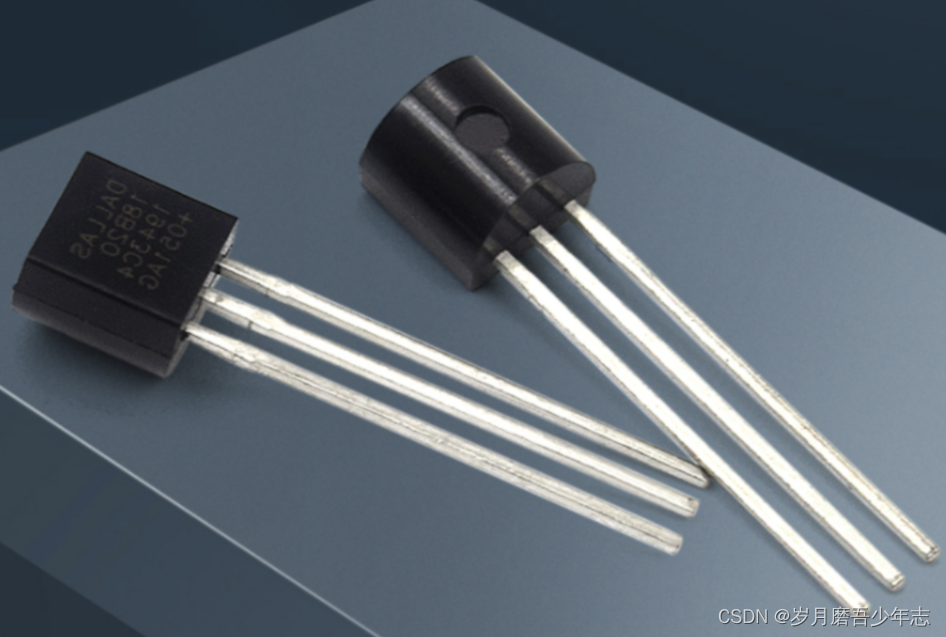

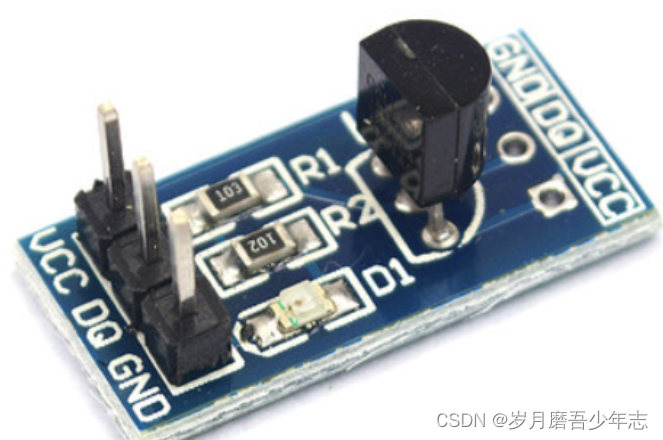

DB18B20温度传感器实物图：

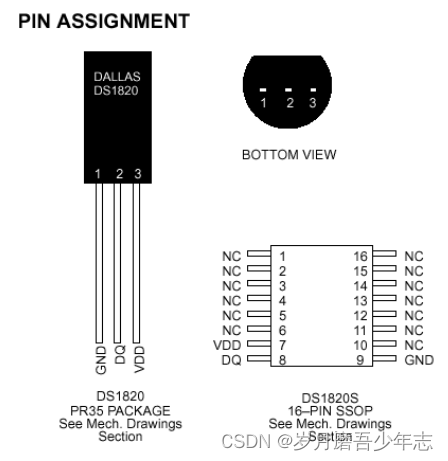

DB18B20引脚以及封装原理图：

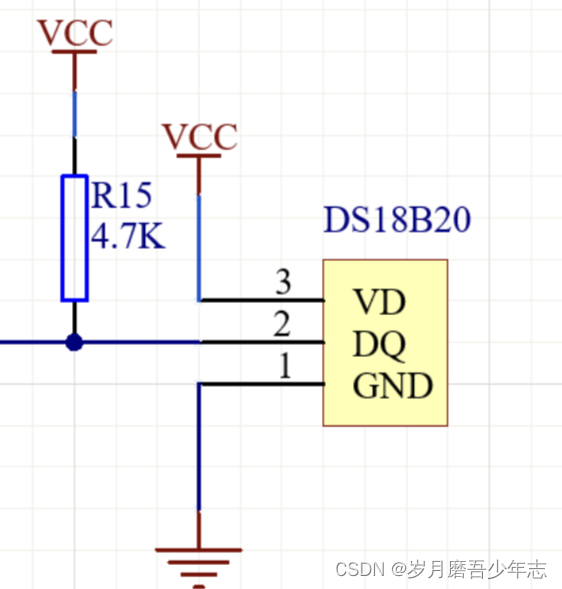

DB18B20电路图：

单个DS18B20接线方式： VDD接到电源，DQ接单片机引脚，同时外加上拉电阻，GND接地

DS18B20数字温度传感器通常具有三个引脚，它们分别是数据引脚（DQ）、电源引脚（VCC）和地引脚（GND）。这三个引脚组成了DS18B20传感器的基本连接，其中数据引脚用于通信，电源引脚用于供电，地引脚用于电路的接地。通过正确连接这些引脚，可以与DS18B20传感器进行通信，并读取其输出的温度数据。

1.数据引脚（DQ）：
（1）数据引脚是与微控制器通信的引脚，用于发送和接收数据。
（2）在单总线总线上，所有DS18B20传感器都连接到相同的数据总线上，并且每个传感器都有一个唯一的64位ROM代码，用于在总线上标识和寻址传感器。
2.电源引脚（VCC）：
（1）电源引脚用于提供传感器所需的电源供应。
（2）DS18B20通常在3V至5.5V的电压范围内工作，可以通过连接电源引脚来为传感器供电。
3.地引脚（GND）：
（1）地引脚用于连接传感器的地（GND）或负极，以完成电路的闭合。
（2）通过连接地引脚，传感器和微控制器共享相同的电源地。
