12.31信号位宽转换（整数，非整数），时钟分频（奇数，偶数，任意小数，占空比），自动售货机（1，2），游戏机

非整数倍数据位宽转换8to12

所谓非整数倍，就是利用一个cnt去周期性决定寄存器里怎么输出，这个cnt的值，是最小公倍数

寄存器就正常的寄存，怎么输入怎么寄存

`timescale 1ns/1ns

module width_8to12(
	input 				   clk 		,
	input 			      rst_n		,
	input				      valid_in	,
	input	[7:0]			   data_in	,

 	output  reg			   valid_out,
	output  reg [11:0]   data_out
);
reg[7:0]data_lock;
reg[1:0]valid_cnt;
always@(posedge clk,negedge rst_n)begin
	if(!rst_n)
		data_lock<=0;
	else if(valid_in)
		data_lock<=data_in;
end
always@(posedge clk,negedge rst_n)begin
	if(!rst_n)
		valid_cnt<=0;
	else if(valid_in)begin
		if(valid_cnt==2'd2)
			valid_cnt<=0;
		else
			valid_cnt<=valid_cnt+1;
	end
end
always@(posedge clk,negedge rst_n)begin
	if(!rst_n)
		valid_out<=0;
	else if(valid_in&&valid_cnt==1)
		valid_out<=1;
	else if(valid_in&&valid_cnt==2)
		valid_out<=1;
	else
		valid_out<=0;
end
always@(posedge clk,negedge rst_n)begin
	if(!rst_n)
		data_out<=0;
	else if(valid_in&&valid_cnt==1)
		data_out<={data_lock,data_in[7:4]};
	else if(valid_in&&valid_cnt==2)
		data_out<={data_lock[3:0],data_in};
end
endmodule

为什么不需要2个8bit的寄存器进行数据缓存：

根据时序图， data_out是在两个数据输入之后的下一个时钟周期产生输出，如果采用两个寄存器缓存两个数据，那么第二个数据还没缓存进寄存器后就要输出数据，这样不能实现满足时序要求的数据输出。

根据时序图，数据是在第二个数据到来之后输出，当仅有一个数据到来时，不产生输出，所以内部设计一个计数器（valid_cnt），用来指示数据接收状态。当检测到valid_in拉高时，valid_cnt加1，valid_cnt在0-2之间循环，valid_cnt复位值是0。当valid_cnt是1或2，且valid_in为高时，输出数据，valid_out拉高。

当valid_cnt==1且valid_in为高时，data_out <= {data_lock, data_in[7:4]}；当valid_cnt==2且valid_in为高时，data_out <= {data_lock[3:0], data_in}。

就是说，复位的时候，寄存器里一个也没有，所以就不能输出，然后存了一个后，就是1，再来就可以输出，这时输出，就输出存的8个以及新输入的前4个，并且进到2，表示此时寄存器里存的是第二个输入的，而且前半个已经输出过了，该输出后四个，所以此时要输出，就是输出寄存器的后四个以及新输入的全部,这时候寄存器内部实际上也就相当于空了

也就是说valid_cnt决定输出信号，怎么处理寄存器里的信号

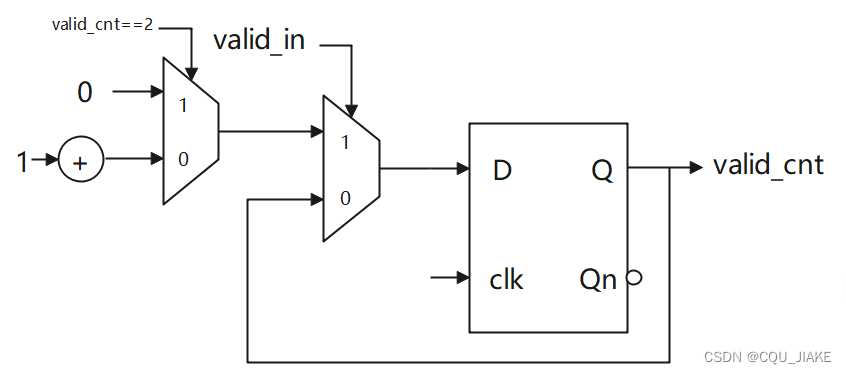

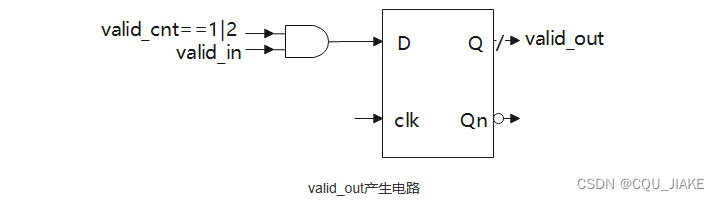

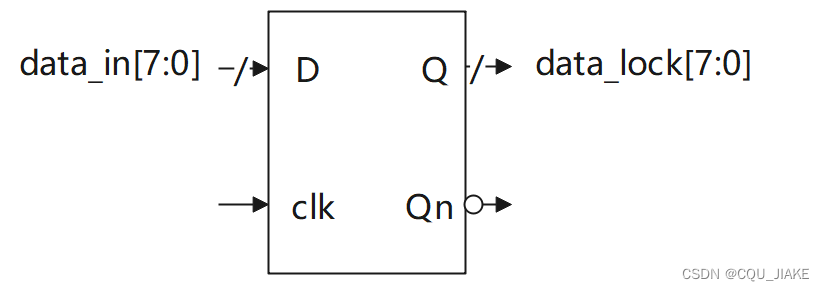

电路图

就是时序逻辑就是要用触发器，<=最直接的就是D触发器

 整数倍数据位宽转换8to16

`timescale 1ns/1ns

module width_8to16(
	input 				   clk 		,
	input 				   rst_n		,
	input				      valid_in	,
	input	   [7:0]		   data_in	,

 	output	reg			valid_out,
	output   reg [15:0]	data_out
);
reg[0:0]cnt;
reg[7:0]ram;
always@(posedge clk,negedge rst_n)begin
	if(!rst_n)
		cnt<=0;
	else if(valid_in)
		cnt<=(cnt)?0:1;
	else
		cnt<=cnt;
end
always@(posedge clk,negedge rst_n)begin
	if(!rst_n)
		ram<=0;
	else if(valid_in)
		ram<=data_in;
	else
		ram<=ram;
end
always@(posedge clk,negedge rst_n)begin
	if(!rst_n)begin
		da
