FIFO位宽转换

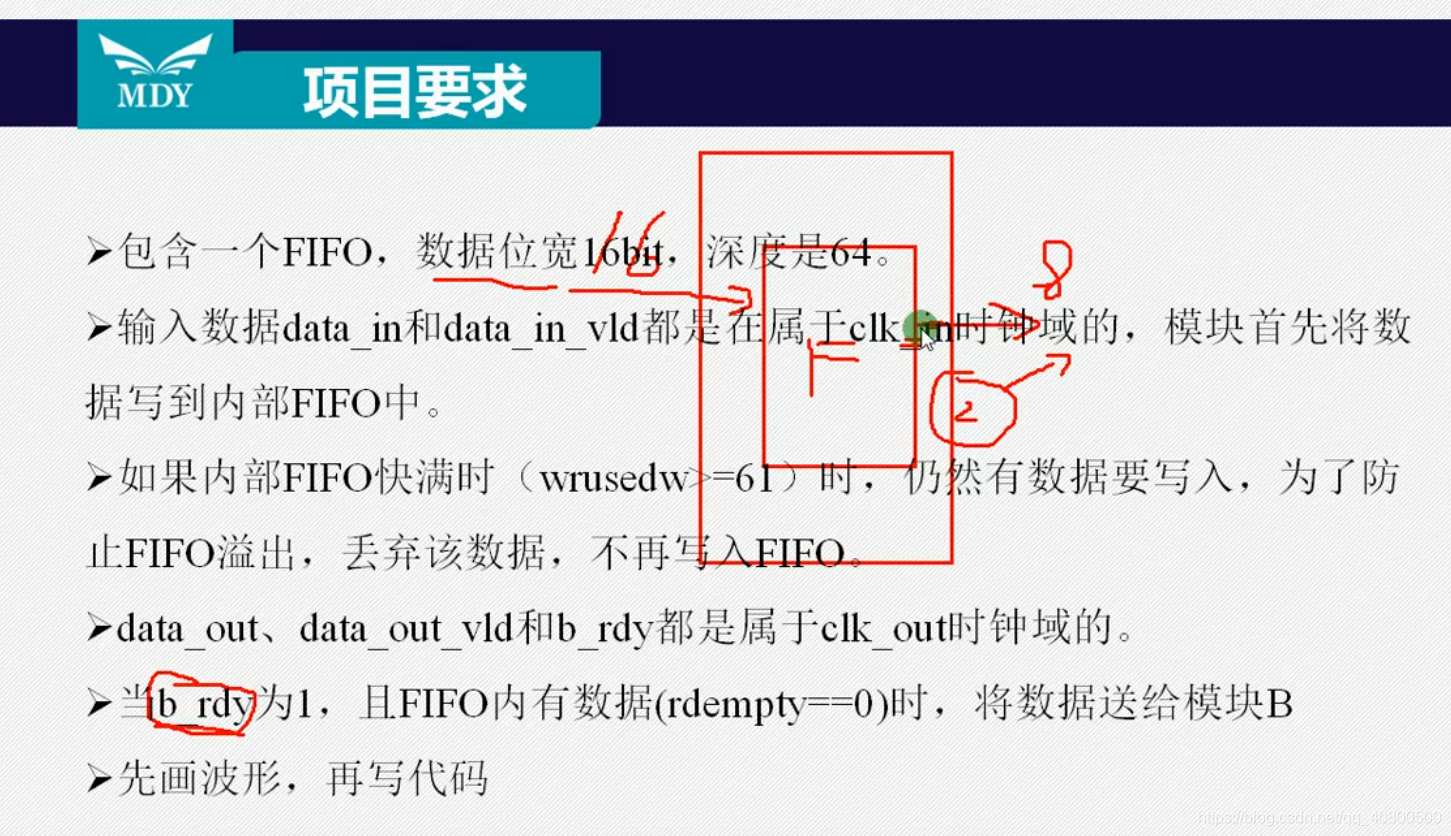

一、大转小（16bit输入，8bit输出）

在这里插入图片描述
解决方案一：整个模块为顶层包含一个“16bit输入，16bit输出的异步fifo”，顶层输出为8bit，故读顶层两次，才读内部fifo一次，需要计数器；
解决方案二：直接采用一个输入16bit，输出8bit的fifo；
此章节采用方案一。

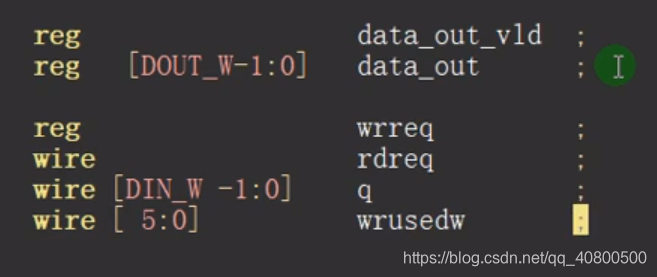

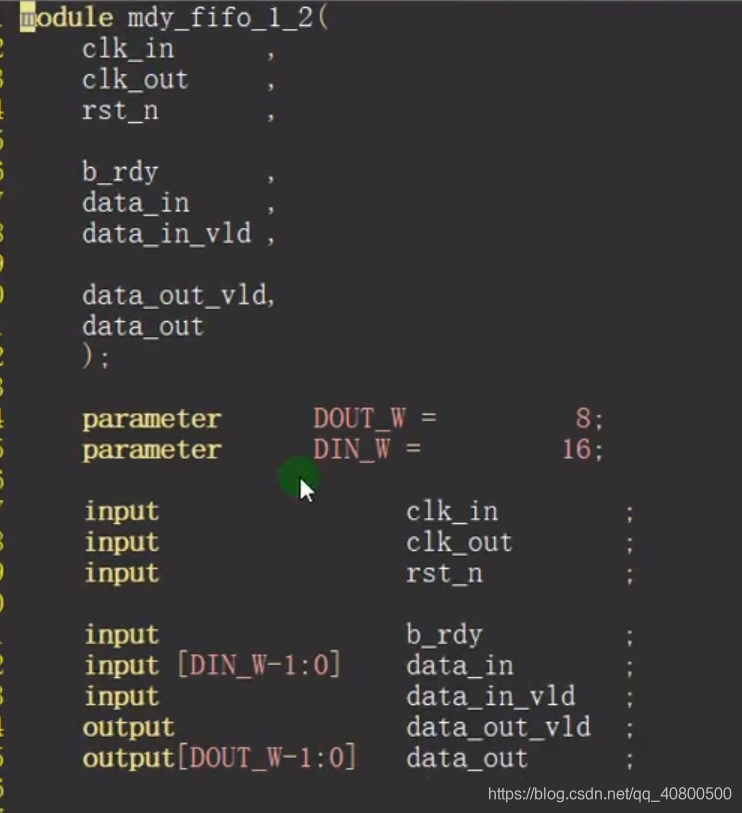

1、顶层的信号列表：

在这里插入图片描述
在这里插入图片描述

2、内部例化fifo

在这里插入图片描述

3、顶层需要控制的4个信号
3.1 写使能wrreq
