弯曲分析系统

弯曲分析系统用户手册

一、环境配置

1. 前置要求

  • Abaqus 2019 或更新版本
  • 系统内存 ≥ 8GB(推荐 16GB)
  • 磁盘空间 ≥ 5GB 可用空间

2. 文件准备

创建项目目录并放入以下文件:

/bending_analysis/
├── templates/
│   └── index.html
├── static/
├── app.py
└── odb_processor.py

二、依赖安装(使用Abaqus Python)

# 进入Abaqus命令行环境
abaqus python -m pip install --upgrade pip
abaqus python -m pip install flask openpyxl xlrd

三、使用指南

1、启动服务

# 在项目目录执行
abaqus python app.py

# 成功启动后显示
Running on [http://0.0.0.0:5000/](http://0.0.0.0:5000/)

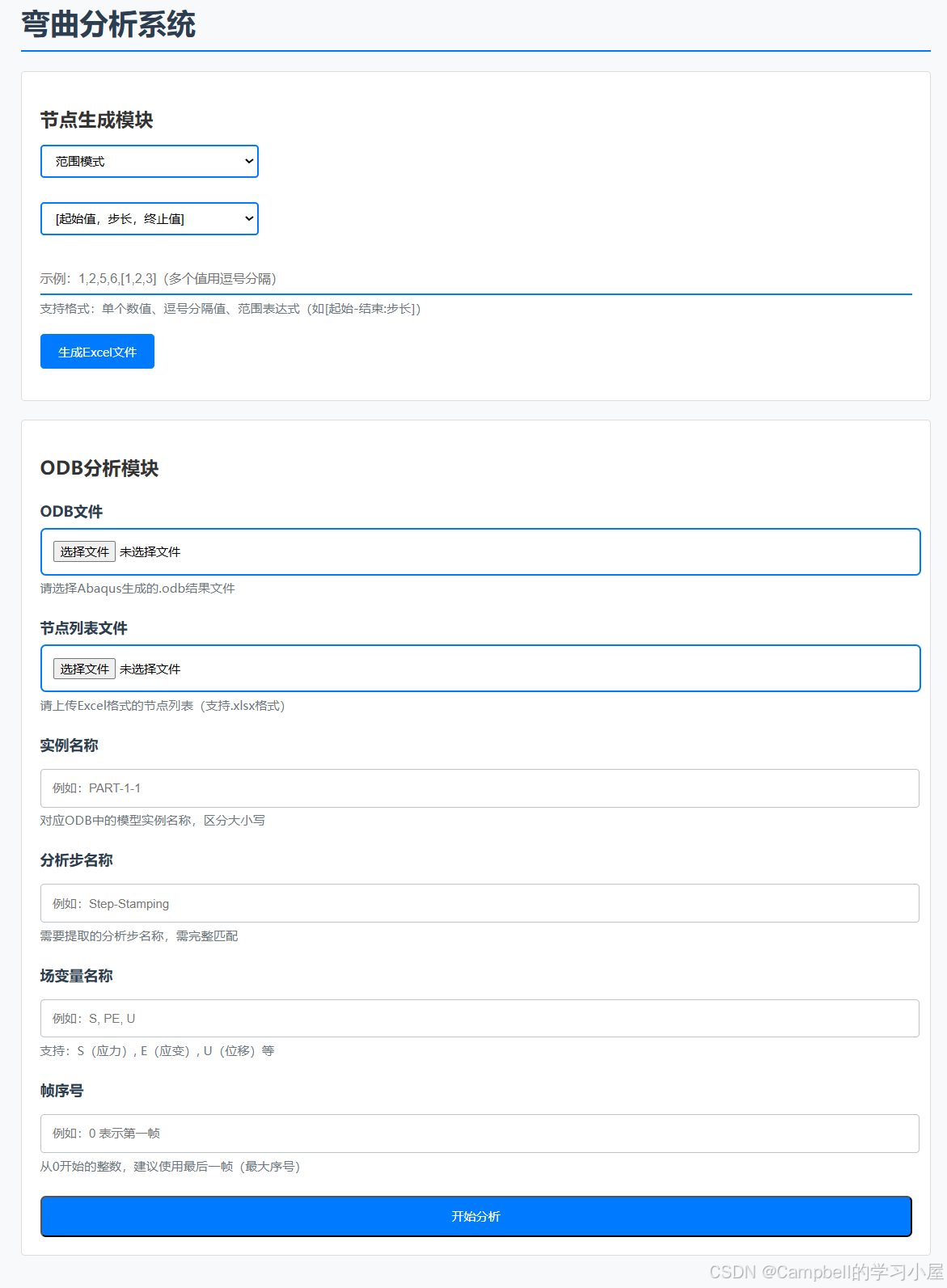

2. 访问界面

浏览器打开 http://localhost:5000

在这里插入图片描述


3. 节点生成模块

范围模式
  1. 选择模式:范围模式
  2. 输入格式:[起始,步长,数量][起始,步长,终止]
    • 示例:[1,0.5,5] 生成 1.0, 1.5, 2.0, 2.5, 3.0
  3. 点击 生成Excel文件
组别模式
  1. 选择模式:组别模式
  2. 添加多个基准组:
    | 基准值 | 规则       | 生成结果       |
    |--------|------------|----------------|
    | 100    | [2,5]      | 100,102,104,106,108 |
    | 200    | [5,3]      | 200,205,210     |

  3. 点击 生成Excel文件

4. ODB分析模块

  1. 文件上传:

    • ODB文件:选择Abaqus结果文件(.odb)
    • 节点文件:上传生成的Excel文件
  2. 参数设置:

    实例名称 = PART-1-1
    分析步名称 = Step-Stamping
    场变量 = STH
    帧序号 = 0

  3. 点击 开始分析

  4. 等待下载结果文件(analysis_result.csv)

四、注意事项

常见问题处理

现象解决方案
无法导入odbAccess确认使用abaqus python执行
文件上传失败检查文件大小 ≤1GB
节点值不合法确保Excel只包含数字
内存不足增加系统交换空间

重要说明

  1. ODB分析需要Abaqus License支持。
  2. 建议在Linux服务器运行以获得更好性能。
  3. 首次运行会自动创建tempfiles目录(勿删)。
  4. 分析50000节点约需5分钟,请耐心等待。

### 关于链接解析问题
由于网络原因,我无法成功解析以下链接:
- [http://0.0.0.0:5000/](http://0.0.0.0:5000/)
- [https://via.placeholder.com/800x600.png?text=弯曲分析系统界面](https://via.placeholder.com/800x600.png?text=弯曲分析系统界面)

这可能与链接的合法性或网络环境有关。如果您需要访问这些链接,请检查链接的正确性,并尝试在合适的网络环境下重新访问。
<think>我们注意到用户的问题是关于“EPS拉杆弯曲强度分析”,但之前的对话历史中讨论的是“EPS转向机齿条弯曲强度”。虽然“拉杆”和“齿条”在转向系统中是不同的部件(齿条是转向机的一部分,拉杆通常指连接齿条和转向节的部件),但用户可能混淆了术语,或者意图是分析转向系统中承受弯曲载荷的拉杆部件。 由于用户明确提到“拉杆”,因此我们应聚焦于转向拉杆(tie rod)的弯曲强度分析。转向拉杆在转向系统中传递力,将转向齿条的运动传递到转向节,从而转动车轮。在车辆行驶过程中,拉杆可能承受弯曲载荷,特别是在遇到路面不平或侧向力时。 因此,我们将按照用户要求进行网络搜索,搜索词包括:“EPS转向拉杆弯曲强度分析”,“汽车转向拉杆设计”,“转向拉杆强度计算”,“转向拉杆材料工艺”等。 根据搜索,转向拉杆弯曲强度的分析通常包括以下几个方面: 1. 载荷分析:确定拉杆在车辆运行中承受的弯曲载荷,包括来自转向力、路面冲击等。 2. 材料选择:拉杆通常采用高强度钢,如40Cr、42CrMo等,经过调质处理提高强度。 3. 结构设计:拉杆杆身通常为中空管状结构,以减轻重量,但需保证足够的弯曲刚度和强度。 4. 强度计算:应用材料力学中的弯曲应力公式进行校核。 5. 有限元分析:通过CAE软件模拟拉杆在典型工况下的应力分布。 6. 试验验证:包括台架试验和道路试验。 具体步骤和内容如下: **1. 载荷确定** 转向拉杆的弯曲载荷主要来源于: - 转向时齿条施加的轴向力(主要载荷) - 车轮受到的侧向力(如转弯时离心力、路面不平冲击)导致的弯曲 - 紧急制动或加速时产生的纵向力 通常,根据车辆类型和设计标准,确定最大工作载荷。例如,乘用车转向拉杆的最大轴向力可能在5-15kN范围,而弯曲载荷则需根据具体工况计算。 **2. 弯曲应力计算** 拉杆可简化为梁模型,弯曲应力计算公式为: $$ \sigma_b = \frac{M \cdot c}{I} $$ 其中: - $\sigma_b$:弯曲应力(MPa) - $M$:弯矩(N·mm) - $c$:拉杆截面中性轴到最外缘距离(mm),对于圆管,c=D/2(D为外径) - $I$:截面惯性矩(mm⁴),对于空心圆管:$I = \frac{\pi (D^4 - d^4)}{64}$(D为外径,d为内径) 同时,拉杆还承受轴向拉力或压力,因此需考虑组合应力(如拉弯组合),按第四强度理论校核。 **3. 材料与许用应力** 转向拉杆常用材料为合金结构钢,如40Cr、42CrMo,经调质处理后: - 抗拉强度:≥900 MPa - 屈服强度:≥700 MPa - 许用弯曲应力:$[\sigma_b] = \frac{\sigma_s}{n}$,其中安全系数n通常取2.5~3(静强度)或根据疲劳强度设计。 **4. 结构优化设计** - 杆身中空结构设计:在满足强度条件下减轻重量。 - 过渡圆角:拉杆两端接头与杆身连接处采用大圆角设计,减少应力集中。 - 壁厚选择:根据载荷计算和优化确定合适的壁厚。 **5. 有限元分析(FEA)** 使用ANSYS或HyperWorks建立拉杆模型,施加边界条件和载荷(如最大转向力、侧向力),分析应力分布和变形。重点关注: - 杆身中间部位(最大弯矩处) - 接头与杆身连接处(应力集中区域) 示例代码(FEA前处理中提取最大弯曲应力的伪代码): ```python # 伪代码:读取FEA结果,提取最大弯曲应力 import pyansys # 读取结果文件 result = pyansys.read_binary('tie_rod.rst') # 获取节点应力 stress = result.nodal_stress(0) # 第一个载荷步 # 提取弯曲应力分量(例如Sx, Sy, Sz中的最大值或组合应力) bending_stress = stress[:, 0] # 假设第一主应力为关注对象 max_stress = bending_stress.max() print(f"最大弯曲应力: {max_stress} MPa") ``` **6. 试验验证** - 静扭试验:测试拉杆的扭转强度,但弯曲试验更为关键。 - 弯曲疲劳试验:在液压疲劳试验台上模拟实际工况,进行10^6次循环试验,载荷谱依据标准(如ISO 26262)制定。 - 道路耐久试验:实车测试。 **7. 制造工艺** - 锻造或冷挤压成形,保证材料致密性。 - 调质热处理(淬火+高温回火)获得回火索氏体组织。 - 表面处理:如磷化、镀锌,提高耐腐蚀性。 根据上述分析,转向拉杆的弯曲强度设计需综合考虑载荷、材料、结构和工艺,并通过CAE和试验验证。 §§相关问题§§: 1. 转向拉杆的弯曲疲劳寿命如何预测? 2. 如何确定转向拉杆在复杂工况下的等效弯矩? 3. 转向拉杆的轻量化设计方法有哪些? </think> ### EPS拉杆弯曲强度分析 #### 1. **载荷分析与受力模型** 转向拉杆承受的弯曲载荷主要来自: - 路面冲击载荷(垂直方向) - 转向力矩传递的横向力 - 制动/加速时的纵向惯性力 弯曲应力计算公式: $$\sigma_b = \frac{M_y \cdot c}{I} + \frac{F_x}{A}$$ 其中: - $\sigma_b$:弯曲应力(MPa) - $M_y$:弯矩(N·mm) - $c$:截面中性轴到边缘距离(mm) - $I$:截面惯性矩(mm⁴) - $F_x$:轴向力(N) - $A$:截面积(mm²) #### 2. **材料选择与工艺控制** **核心材料**: - 高强度合金钢(如30CrMnTi、35CrMo) - 抗拉强度 ≥ 800 MPa,屈服强度 ≥ 650 MPa **关键工艺**: - 调质处理:淬火(850℃)+ 高温回火(550℃) - 表面感应淬火:硬化层深度 1.5-2.0 mm,硬度 HRC 50-55 - 杆体喷丸强化:覆盖率 200%,阿尔门强度 0.4-0.6 mmN #### 3. **结构优化设计** - **截面设计**: 空心管状结构(壁厚/外径比 ≈ 0.2),惯性矩优化公式: $$I = \frac{\pi (D^4 - d^4)}{64}$$ ($D$:外径,$d$:内径) - **过渡区强化**: 球头连接处采用渐进式变径设计,应力集中系数 $K_t < 1.8$ - **防弯肋设计**: 增加纵向加强筋,提升抗弯刚度 30-40% #### 4. **有限元验证流程** 1. 建立参数化模型: ```python # ANSYS APDL 关键命令流示例 /PREP7 ET,1,SOLID186 MP,EX,1,2.1e5 # 弹性模量 (MPa) MP,PRXY,1,0.3 # 泊松比 CYL4,0,0,10,0,8,360 # 创建空心圆柱 (外径10mm/内径8mm) ESIZE,1 # 单元尺寸1mm VMESH,ALL # 划分网格 ``` 2. 载荷边界条件: - 固定端:球头连接处全约束 - 载荷端:施加 2000N 横向力 + 1500N 轴向力 3. 结果提取: - 最大弯曲应力 < 材料屈服强度的 60% - 安全系数验证:$n = \frac{\sigma_s}{\sigma_{max}} \geq 2.0$ #### 5. **实验验证标准** - **静载测试**: 依据 ISO 13799 标准,施加 3 倍工作载荷保持 60 秒,永久变形量 ≤ 0.2% - **疲劳测试**: 按 SAE J2573 执行: - 载荷谱:50-100% 额定载荷正弦波 - 循环次数:≥ $2 \times 10^6$ 次 - 失效判定:裂纹长度 ≥ 3 mm 或力传递下降 20% #### 6. **故障预防措施** - 磁粉探伤检测周期:每 5 万公里或 2 年 - 设计冗余:极限载荷能力 ≥ 5 倍工作载荷 - 腐蚀防护:锌镍合金涂层(厚度 15-20μm)
