在图像处理领域，OpenCV（Open Source Computer Vision Library）是一个广泛使用的计算机视觉库。它提供了丰富的函数接口，帮助我们处理图像和视频数据。本文将通过实例深入探讨OpenCV中常见的操作，帮助大家理解每个操作的核心原理，并通过代码示例加以实现。

一、opencv常见操作

1.格式转换操作

1.1 灰度图转换

通俗理解：将彩色图像转换为灰度图，常用于简化图像处理的复杂性，通常用于图像的预处理阶段。
核心原理：从 BGR 颜色空间转换为灰度图，灰度图只保留亮度信息，去除色彩信息。

代码示例：

img_gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)

参数说明：
- img: 输入图像，通常为彩色图像。
- cv2.COLOR_BGR2GRAY: 指定颜色空间转换类型，将 BGR 图像转换为灰度图。

1.2 HSV转换

通俗理解：将彩色图像转换为 HSV 颜色空间，HSV 更符合人眼感知的颜色模式，常用于颜色分割和特定颜色区域的检测。
核心原理：通过色调、饱和度和亮度的三个分量来表示颜色，便于对颜色进行处理和分析。

代码示例：

hsv = cv2.cvtColor(img, cv2.COLOR_BGR2HSV)

参数说明：
- img: 输入图像，通常为彩色图像。
- cv2.COLOR_BGR2HSV: 指定颜色空间转换类型，将 BGR 图像转换为 HSV 图像。

2. 二值化操作

通俗理解：将图像转换为黑白图像，通过设定一个阈值来决定哪些区域是白色，哪些是黑色，常用于图像的分割。
核心原理：通过设定一个阈值，低于阈值的像素值变为黑色（0），高于阈值的像素值变为白色（255）。

代码示例：

ret, thresh2 = cv2.threshold(img_gray, 127, 255, cv2.THRESH_BINARY_INV)

参数说明：
- img_gray: 输入的灰度图像。
- 127: 阈值，低于该值的像素设为 0（黑），高于该值的像素设为 255（白）。
- 255: 最大值，即像素值超过阈值时赋值为 255。
- cv2.THRESH_BINARY_INV: 反向二值化，像素大于阈值设为 0，小于阈值设为 255。

3. 滤波操作

3.1 均值滤波

通俗理解：用一个小窗口对图像进行模糊处理，降低图像中的噪声，产生柔和效果。
核心原理：使用一个滑动窗口（如 3x3），对每个像素及其邻域像素进行平均，来平滑图像。
代码示例：
```
blur = cv2.blur(img, (3, 3))
```
参数说明：
- img: 输入图像。
- (3, 3): 卷积核的大小，决定了模糊效果的程度。较大的卷积核会产生更强的模糊效果。

3.2 方框滤波

通俗理解：类似于均值滤波，但可以通过设置 normalize 来控制是否归一化，常用于图像去噪。
核心原理：通过滑动一个方形窗口，对每个窗口内的像素值求和并赋值给中心像素。可以控制是否归一化窗口内的像素总和。

代码示例：

box = cv2.boxFilter(img, -1, (3, 3), normalize=True)

参数说明：
- img: 输入图像。
- -1: 输出图像深度与输入图像相同。
- (3, 3): 卷积核大小，决定了处理区域的大小。
- normalize=True: 是否归一化，True 会使得窗口内像素的总和为 1，False 则不归一化。

3.3 高斯滤波

通俗理解：通过高斯函数进行模糊，能够更加平滑地去除噪声，常用于去噪和平滑图像。
核心原理：使用一个高斯核（加权的卷积核）进行图像模糊，较中心的像素会有较大的权重，离中心较远的像素权重较小。

代码示例：

gaussian = cv2.GaussianBlur(img, (5, 5), 1)

参数说明：
- img: 输入图像。
- (5, 5): 高斯核的大小，通常为奇数。较大的核会产生更强的模糊效果。
- 1: 高斯函数的标准差，较大的标准差会产生更强的模糊效果。

3.4 中值滤波

通俗理解：主要用于去除椒盐噪声，通过替换每个像素为邻域像素的中值来去噪。
核心原理：对图像中的每个像素，取其邻域像素的中位数值来替换该像素值，有效去除椒盐噪声。
代码示例：
```
median = cv2.medianBlur(img, 5)
```
参数说明：
- img: 输入图像。
- 5: 卷积核的大小，通常是奇数，决定了去噪的范围。

4.形态学操作

形态学操作（闭运算、梯度运算、礼帽和黑帽）都是基于形态学变换的，它们可以帮助在图像处理过程中提取和增强图像的细节，通常用于噪声去除、物体边界提取、图像分割等任务。

4.1 腐蚀操作

通俗理解：腐蚀操作使得图像中的亮区域变小，暗区域变大，常用于去除小的噪点。
核心原理：通过一个卷积核，将图像的每个像素与卷积核进行运算，只有当卷积核的全部区域都为“亮”时，中心像素才保持不变，其他情况下会变为“暗”。

代码示例：

erosion = cv2.erode(img, kernel, iterations=1)

参数说明：
- img: 输入图像。
- kernel: 卷积核，控制腐蚀的形态。
- iterations=1: 腐蚀的迭代次数，次数越多，腐蚀效果越明显。

4.2 膨胀操作

通俗理解：膨胀操作会扩展图像中的亮区域，常用于填补腐蚀操作后留下的空洞。
核心原理：通过卷积核，将图像的亮区域扩展，暗区域变小，能填补图像中的小孔洞。

代码示例：

dilate = cv2.dilate(img, kernel, iterations=1)

参数说明：
- img: 输入图像。
- kernel: 卷积核，控制膨胀的形态。
- iterations=1: 膨胀的迭代次数，次数越多，膨胀效果越明显。

4.3 开运算（先腐蚀再膨胀）

通俗理解：开运算是先腐蚀后膨胀，通常用于去除图像中的小亮点或噪声。
核心原理：开运算先腐蚀图像，去除小的亮点，再膨胀图像，恢复形状。

代码示例：

opening = cv2.morphologyEx(img, cv2.MORPH_OPEN, kernel)

参数说明：
- img: 输入图像。
- kernel: 卷积核，控制操作的形态。
- cv2.MORPH_OPEN: 选择开运算。如果换成 cv2.MORPH_CLOSE，则会执行闭运算（先膨胀后腐蚀）。

抱歉，遗漏了这部分内容。接下来我将按照你要求的格式，补充关于闭运算、梯度运算、礼帽和黑帽操作的详细介绍。

4.4 闭运算（先膨胀再腐蚀）

通俗理解：闭运算通常用于填补图像中的小孔洞，它通过膨胀和腐蚀操作来去除噪声和空白区域。
核心原理：闭运算是先膨胀图像，再进行腐蚀。膨胀操作先扩展亮区域，填补小孔洞，然后腐蚀操作恢复图像的结构，去除不需要的噪声。

代码示例：

closing = cv2.morphologyEx(img, cv2.MORPH_CLOSE, kernel)

参数说明：
- img: 输入图像。
- kernel: 卷积核，控制操作的形态。
- cv2.MORPH_CLOSE: 选择闭运算。如果换成 cv2.MORPH_OPEN，则会执行开运算（先腐蚀后膨胀）。

4.5 梯度运算

通俗理解：梯度运算用于提取图像中的边缘，通过计算膨胀和腐蚀的差异来突出显示图像的边界。
核心原理：梯度运算计算图像膨胀和腐蚀结果的差异，强调图像的边缘信息。它可以突出显示物体轮廓。

代码示例：

gradient = cv2.morphologyEx(img, cv2.MORPH_GRADIENT, kernel)

参数说明：
- img: 输入图像。
- kernel: 卷积核，控制操作的形态。
- cv2.MORPH_GRADIENT: 选择梯度运算，计算膨胀和腐蚀的差异。

4.6 礼帽（Top Hat）

通俗理解：礼帽操作用于提取图像中的小亮点。它是通过图像和开运算结果的差异来提取亮点。
核心原理：礼帽操作计算图像与开运算结果的差异，能够突出显示图像中的小亮点或细节，常用于图像中的小目标检测。

代码示例：

tophat = cv2.morphologyEx(img, cv2.MORPH_TOPHAT, kernel)

参数说明：
- img: 输入图像。
- kernel: 卷积核，控制操作的形态。
- cv2.MORPH_TOPHAT: 选择礼帽操作，计算图像和开运算结果的差异。

4.7 黑帽（Black Hat）

通俗理解：黑帽操作用于提取图像中的暗点。它是通过图像和闭运算结果的差异来提取暗点。
核心原理：黑帽操作计算图像与闭运算结果的差异，能够突出显示图像中的暗点或细节，常用于背景分离和噪声去除。

代码示例：

blackhat = cv2.morphologyEx(img, cv2.MORPH_BLACKHAT, kernel)

参数说明：
- img: 输入图像。
- kernel: 卷积核，控制操作的形态。
- cv2.MORPH_BLACKHAT: 选择黑帽操作，计算图像和闭运算结果的差异。

5.边缘检测

5.1 Sobel算子

通俗理解：Sobel算子用于计算图像的梯度，可以帮助检测图像中的边缘信息。它通过对图像进行卷积操作，计算每个像素在水平方向（X轴）或垂直方向（Y轴）的变化。
核心原理：Sobel算子通过分别计算X方向和Y方向的梯度（边缘的强度变化），然后结合这两个方向的信息来检测图像的边缘。常用的卷积核大小为3或5。

代码示例：

sobelx = cv2.Sobel(img, cv2.CV_64F, 1, 0, ksize=3)
sobelx = cv2.convertScaleAbs(sobelx)  # 转换为8位无符号整数图像
sobely = cv2.Sobel(img, cv2.CV_64F, 0, 1, ksize=3)
sobely = cv2.convertScaleAbs(sobely)
sobelxy = cv2.addWeighted(sobelx, 0.5, sobely, 0.5, 0)  # 合并X和Y方向的梯度

参数说明：
- img: 输入图像。
- cv2.CV_64F: 输出图像的数据类型，64位浮点数。
- 1, 0 或 0, 1: 分别表示在X轴或Y轴方向计算梯度。
- ksize=3: 卷积核的大小，通常为3或5。

5.2 Scharr算子

通俗理解：Scharr算子是比Sobel算子更精细的边缘检测算子，具有更高的精度。
核心原理：Scharr算子与Sobel算子类似，但它通过更大的权重调整计算，以提高图像梯度计算的精度。它适用于需要更高精度边缘检测的情况。

代码示例：

scharrx = cv2.Scharr(img, cv2.CV_64F, 1, 0)
scharrx = cv2.convertScaleAbs(scharrx)
scharry = cv2.Scharr(img, cv2.CV_64F, 0, 1)
scharry = cv2.convertScaleAbs(scharry)
scharrxy = cv2.addWeighted(scharrx, 0.5, scharry, 0.5, 0)

参数说明：
- img: 输入图像。
- cv2.CV_64F: 输出图像的数据类型，64位浮点数。
- 1, 0 或 0, 1: 分别表示在X轴或Y轴方向计算梯度。

5.3 Laplacian算子

通俗理解：Laplacian算子用于计算图像的二阶导数，通常用于检测图像的边缘，特别是对噪声敏感的情况。
核心原理：拉普拉斯算子通过计算图像的二阶导数来检测边缘，能够突出显示图像中的强边缘和细节区域。它对图像的亮度变化比较敏感，可以有效检测图像中的边缘。

代码示例：

laplacian = cv2.Laplacian(img, cv2.CV_64F)
laplacian = cv2.convertScaleAbs(laplacian)

参数说明：
- img: 输入图像。
- cv2.CV_64F: 输出图像的数据类型，64位浮点数。

5.4 Canny边缘检测

通俗理解：Canny边缘检测是一种多阶段的边缘检测算法，通过图像的梯度信息来检测边缘，能够精确地找出图像中的边缘。
核心原理：Canny算法首先进行高斯平滑，减少噪声，然后计算梯度强度，并使用双阈值来确定边缘。它采用了边缘连接技术，能够提取清晰且连贯的边缘。
代码示例：
```
v1 = cv2.Canny(img, 80, 150)
```
参数说明：
- img: 输入图像。
- 80 和 150: 边缘检测的低阈值和高阈值。低阈值用于确定强边缘，高阈值用于连接弱边缘。

6.图像金字塔

6.1 高斯金字塔

通俗理解：高斯金字塔用于图像的多尺度处理，通过不同的采样级别（上采样或下采样）来处理图像。
核心原理：高斯金字塔是通过对图像进行逐层上采样或下采样，构建出图像的不同尺度，通常用于图像金字塔、特征提取等任务。

代码示例：

up = cv2.pyrUp(img)  # 上采样
down = cv2.pyrDown(img)  # 下采样

参数说明：
- img: 输入图像。
- cv2.pyrUp(): 上采样，放大图像。
- cv2.pyrDown(): 下采样，缩小图像。

6.2 拉普拉斯金字塔

通俗理解：拉普拉斯金字塔用于提取图像的多尺度细节信息，特别用于图像压缩、去噪等应用。
核心原理：通过计算连续两层高斯金字塔图像之间的差异，得到每一层图像的细节部分。这种方法能够有效编码图像的多尺度信息。

代码示例：

down = cv2.pyrDown(img)
down_up = cv2.pyrUp(down)
l_1 = img - down_up  # 图像与上采样后的结果相减，得到细节

参数说明：
- img: 输入图像。
- cv2.pyrDown(): 下采样。
- cv2.pyrUp(): 上采样。

7.图像轮廓

7.1 查找轮廓

通俗理解：查找图像中的轮廓是一种常用的边缘检测方法，它帮助提取图像中的形状和物体的边界。
核心原理：通过图像的二值化或边缘检测结果，可以找到图像中所有的轮廓，并在图像中标记出来。

代码示例：

contours, hierarchy = cv2.findContours(img, cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_SIMPLE)

参数说明：
- img: 输入图像。
- cv2.RETR_EXTERNAL: 检索模式，仅查找外部轮廓。
- cv2.CHAIN_APPROX_SIMPLE: 轮廓逼近方法，简化轮廓信息。

7.2 绘制轮廓

通俗理解：绘制轮廓将提取出的轮廓显示到图像上，可以帮助分析图像的形状和结构。
核心原理：通过将轮廓绘制到图像上，可以直观地查看物体的边界。

代码示例：

draw_img = img.copy()
res = cv2.drawContours(draw_img, contours, -1, (0, 0, 255), 2)

参数说明：
- draw_img: 复制图像以便绘制。
- contours: 轮廓数据。
- -1: 绘制所有轮廓。
- (0, 0, 255): 轮廓的颜色（红色）。
- 2: 轮廓线宽度。

7.3 轮廓特征

通俗理解：计算轮廓的特征（如面积、周长）有助于分析图像中的物体形状。
核心原理：轮廓的面积和周长是描述物体形状的重要特征，可以帮助进行目标检测和形状分析。

代码示例：

area = cv2.contourArea(cnt)  # 计算面积
perimeter = cv2.arcLength(cnt, True)  # 计算周长

参数说明：
- cnt: 输入轮廓。
- cv2.contourArea(): 计算轮廓的面积。
- cv2.arcLength：计算轮廓的周长，True`表示闭合轮廓。

7.4 轮廓近似

通俗理解：轮廓近似用于简化轮廓，减少轮廓的点数，使得轮廓更加简洁。
核心原理：通过近似轮廓，减少不必要的点，保留图像的基本形状。

代码示例：

epsilon = 0.15 * cv2.arcLength(cnt, True)
approx = cv2.approxPolyDP(cnt, epsilon, True)

参数说明：
- epsilon: 近似的精度，表示从原始轮廓到近似轮廓的最大距离。
- cnt: 输入的轮廓。

7.5 外接矩形

通俗理解：外接矩形用于获取图像中物体的边界框，常用于目标检测和物体定位。
核心原理：通过计算轮廓的外接矩形，获得物体的最小边界框。

代码示例：

x, y, w, h = cv2.boundingRect(cnt)
img = cv2.rectangle(img, (x, y), (x + w, y + h), (0, 255, 0), 2)

参数说明：
- cnt: 输入的轮廓。
- cv2.boundingRect(): 获取轮廓的外接矩形。

7.6 外接圆

通俗理解：外接圆用于获取图像中物体的最小圆形边界，常用于圆形物体检测。
核心原理：通过计算轮廓的外接圆，得到物体的最小圆形边界。

代码示例：

(x, y), radius = cv2.minEnclosingCircle(cnt)
center = (int(x), int(y))
radius = int(radius)
img = cv2.circle(img, center, radius, (0, 255, 0), 2)

参数说明：
- cnt: 输入的轮廓。
- cv2.minEnclosingCircle(): 获取轮廓的外接圆。

二、OpenCV 项目实战：文档扫描

在这篇文章中，我们将通过一个完整的项目实战来巩固我们学习的 OpenCV 基本操作。本项目的目标是从一张扫描图像中提取出清晰的文档，并进行透视变换，最终输出经过处理的扫描图像。

1. 项目整体流程

首先，我们简要概括一下整个流程：

导入工具包
设置解析器对象
读取输入图像
图像预处理：灰度化、模糊和边缘检测
轮廓检测
遍历轮廓，查找矩形（4个点）
透视变换
二值化处理和保存结果

接下来，我们将逐步解析这些操作，并介绍其中涉及到的 OpenCV 常见操作。

2. 完整代码

import numpy as np
import argparse
import cv2

# 设置参数
ap = argparse.ArgumentParser()
ap.add_argument("-i", "--image", required=True, help="Path to the image to be scanned")
args = vars(ap.parse_args())

def order_points(pts):
    # 一共4个坐标点
    rect = np.zeros((4, 2), dtype="float32")

    # 按顺序找到对应坐标0123分别是 左上，右上，右下，左下
    s = pts.sum(axis=1)
    rect[0] = pts[np.argmin(s)]
    rect[2] = pts[np.argmax(s)]

    # 计算右上和左下
    diff = np.diff(pts, axis=1)
    rect[1] = pts[np.argmin(diff)]
    rect[3] = pts[np.argmax(diff)]

    return rect

def four_point_transform(image, pts):
    rect = order_points(pts)
    (tl, tr, br, bl) = rect

    # 计算输入的 w 和 h 值
    widthA = np.sqrt(((br[0] - bl[0]) ** 2) + ((br[1] - bl[1]) ** 2))
    widthB = np.sqrt(((tr[0] - tl[0]) ** 2) + ((tr[1] - tl[1]) ** 2))
    maxWidth = max(int(widthA), int(widthB))

    heightA = np.sqrt(((tr[0] - br[0]) ** 2) + ((tr[1] - br[1]) ** 2))
    heightB = np.sqrt(((tl[0] - bl[0]) ** 2) + ((tl[1] - bl[1]) ** 2))
    maxHeight = max(int(heightA), int(heightB))

    dst = np.array([
        [0, 0],
        [maxWidth - 1, 0],
        [maxWidth - 1, maxHeight - 1],
        [0, maxHeight - 1]], dtype="float32")

    M = cv2.getPerspectiveTransform(rect, dst)
    warped = cv2.warpPerspective(image, M, (maxWidth, maxHeight))

    return warped

def resize(image, width=None, height=None, inter=cv2.INTER_AREA):
    dim = None
    (h, w) = image.shape[:2]
    if width is None and height is None:
        return image
    if width is None:
        r = height / float(h)
        dim = (int(w * r), height)
    else:
        r = width / float(w)
        dim = (width, int(h * r))
    resized = cv2.resize(image, dim, interpolation=inter)
    return resized

# 读取输入
image = cv2.imread(args["image"])
ratio = image.shape[0] / 500.0
orig = image.copy()

image = resize(orig, height=500)

# 预处理
gray = cv2.cvtColor(image, cv2.COLOR_BGR2GRAY)
gray = cv2.GaussianBlur(gray, (5, 5), 0)
edged = cv2.Canny(gray, 75, 200)

# 展示预处理结果
print("STEP 1: 边缘检测")
cv2.imshow("Image", image)
cv2.imshow("Edged", edged)
cv2.waitKey(0)
cv2.destroyAllWindows()

# 轮廓检测
cnts = cv2.findContours(edged.copy(), cv2.RETR_LIST, cv2.CHAIN_APPROX_SIMPLE)[1]
cnts = sorted(cnts, key=cv2.contourArea, reverse=True)[:5]

# 遍历轮廓
for c in cnts:
    peri = cv2.arcLength(c, True)
    approx = cv2.approxPolyDP(c, 0.02 * peri, True)

    # 找到 4 个点的轮廓
    if len(approx) == 4:
        screenCnt = approx
        break

# 展示结果
print("STEP 2: 获取轮廓")
cv2.drawContours(image, [screenCnt], -1, (0, 255, 0), 2)
cv2.imshow("Outline", image)
cv2.waitKey(0)
cv2.destroyAllWindows()

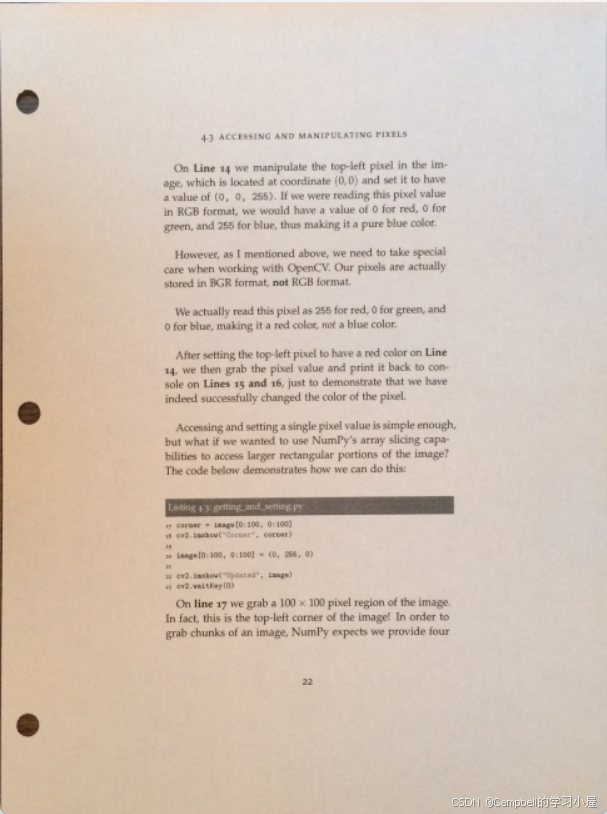

# 透视变换
warped = four_point_transform(orig, screenCnt.reshape(4, 2) * ratio)

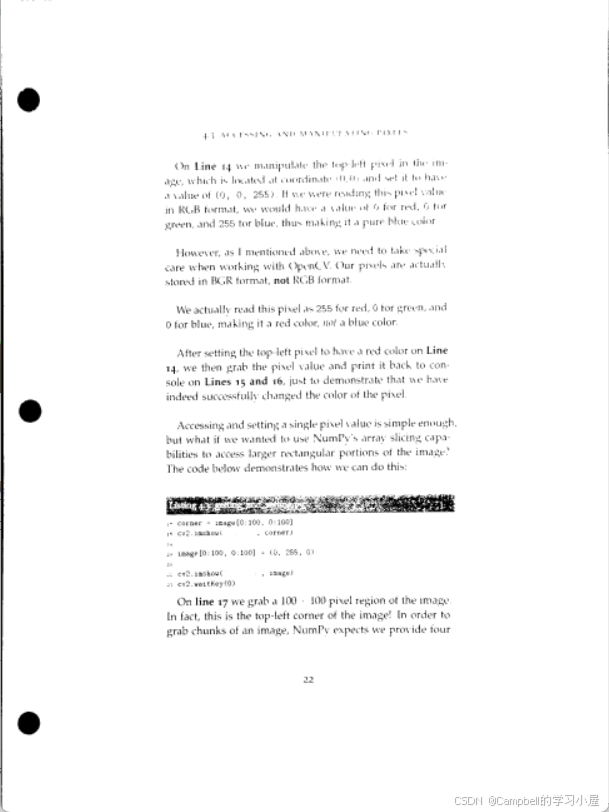

# 二值处理
warped = cv2.cvtColor(warped, cv2.COLOR_BGR2GRAY)
ref = cv2.threshold(warped, 100, 255, cv2.THRESH_BINARY)[1]
cv2.imwrite('scan.jpg', ref)

# 展示最终结果
print("STEP 3: 变换")
cv2.imshow("Original", resize(orig, height=650))
cv2.imshow("Scanned", resize(ref, height=650))
cv2.waitKey(0)
