DDR笔记之dimm，rank，chip

CHIP

图中的黑色颗粒为DRAM chip。chip有x4 x8 x16的规格，这个指的是chip输出位宽（DQ数）。举一个例子，x8 DRAM的有并行的8个输出，每一个并行输出口串行输出4或8个data，并行data数量取决于DRAM内部模式。所以一个x8的DRAM输出的data总量为32bits或64bits。

DIMM

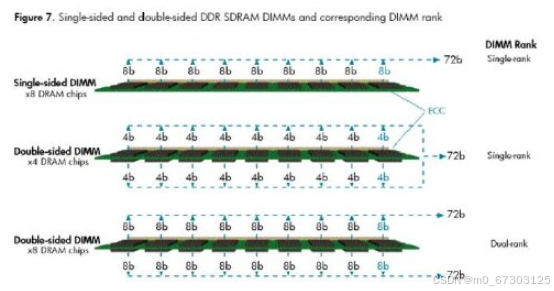

dimm需要提供64bits的输出位宽，这就意味着当chip的规格为x4时需要16个chip，当规格为x8时只需要8个，x16用的比较少。所以一个dimm上至少有8个chip。当dimm有8个chip时，这8个分布在dimm的同一侧，叫做single sided dimm；当有16个时，分布在两侧，叫做double sided dimm。

RANK

rank是指提供64bits输出位宽的颗粒。当一个dimm上放了16颗x8的颗粒，每8个颗粒提供64bits输出位宽，所以这个dimm上有两个rank，每个rank的8个chip各由同一个CS_n控制。这种一个dimm上有连个rank的叫做double rank，一个dimm上有只有1个rank的叫做single rank。
