WSL2编译Quantum Espresso(QE)GPU版本

一、前言

        前面已经讲了QE的Intel版本编译，本文将对其GPU版本编译进行展开，适用于全新的WSL2安装，值得一提的是如果是小型计算任务，用Intel编译的更快，首先是因为其内存大而且CPU线程数多，而GPU显存有效，指定线程数没CPU多，虽然现在的QE版本支持CPU和GPU同时跑，但是需要频繁在CPU和GPU之间传递信息，因此速度会变慢，因此GPU更适合大型运算任务，比如超过40个原子的vc-relax。

二、NVIDIA显卡驱动及其CUDA工具包安装

        下载之前，需要安装相关依赖(考虑更换国内镜像源)，执行下列指令:

sudo apt-get install gcc g++  build-essential git -y

        WSL2本身已经自带显卡驱动，因此如果你Windows已经装好显卡驱动，就可以跳过本步。英伟达显卡驱动可以在这安装。

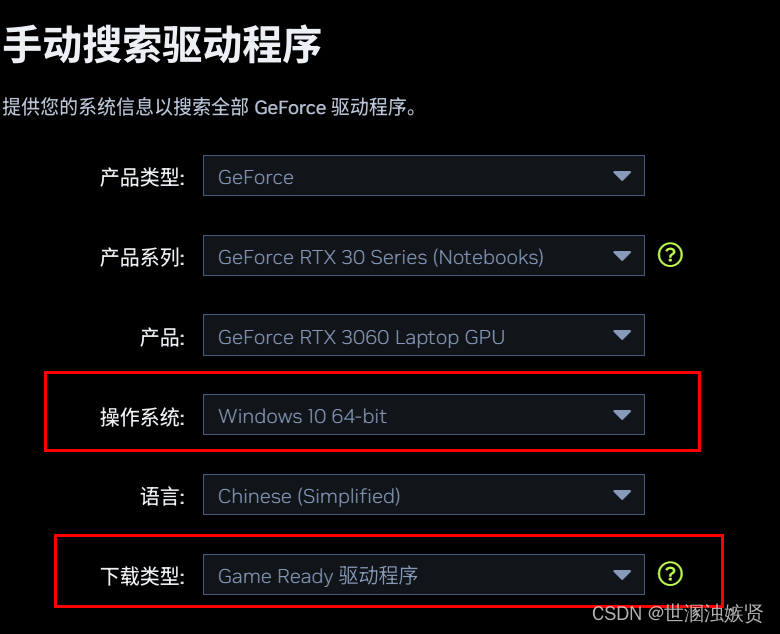

NVIDIA GeForce 驱动程序 - N 卡驱动 | NVIDIAhttps://www.nvidia.cn/geforce/drivers/        进入网站后，记得操作系统选择Windows（根据个人选择10还是11），下载类型选择Game Ready 驱动程序就行。如图所示：

​

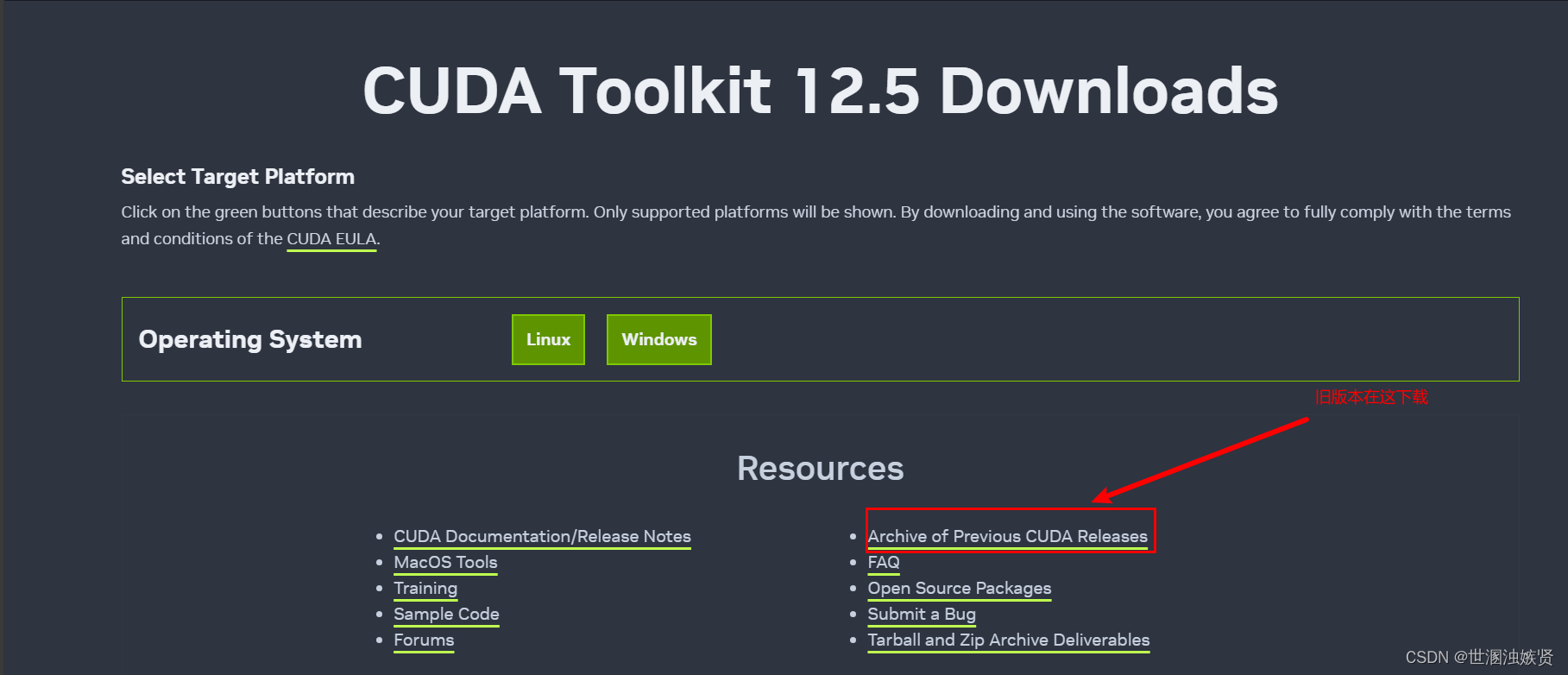

        下载好显卡驱动后，需要下载CUDA Toolkits，本次教程选cuda_12.3.0_545.23.06_linux.run，需要注意的是，在选用时记得选择WSL版本而且必须与HPC版本对应，下载地址为：https://developer.nvidia.com/cuda-downloads，如图所示。

        在安装之前，需要设置安装模式设置为命令行模式，如果你是图形界面模式的话，否则无法输入后面所需的accept，首先查看系统默认安装模式：

systemctl get-default

         如果为graphical.target，这需要更改为命令行模式，执行下列指令：

systemctl set-default multi-user.target

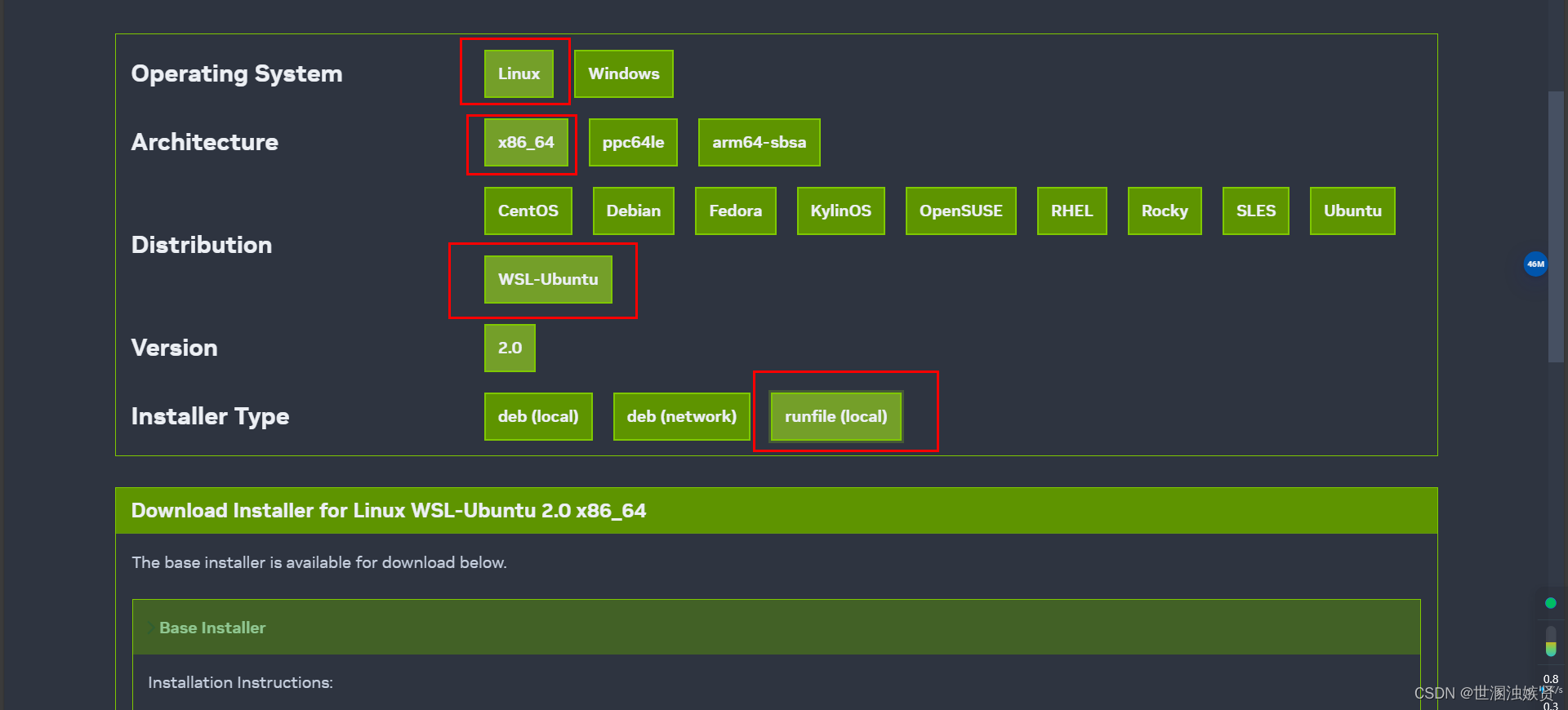

        设置好安装模式后，下载CUDA Toolkit，按下图选择即可。

        之后按照安装指导复制指令即可，首先下载runfile文件：

wget https://developer.download.nvidia.com/compute/cuda/12.3.0/local_installers/cuda_12.3.0_545.23.06_linux.run

         然后执行下列指令安装CUDA toolkit：

sudo sh cuda_12.3.0_545.23.06_linux.run

        等待两三分钟后，输入“accept”继续，并选择“install”开始安装 。

        安装好CUDA-toolkit后，配置环境变量，命令如下（根据实际情况更改版本号12.3）：

echo -e '\nexport CUDA_HOME=/usr/local/cuda-12.3\nexport PATH=$PATH:$CUDA_HOME/bin\nexport LD_LIBRARY_PATH=$LD_LIBRARY_PATH:$CUDA_HOME/lib64\n'  >>  ~/.bashrc

         之后重新加载bashrc，指令如下：

source ~/.bashrc

         配置好环境变量后，可以输入nvcc --version，如果输入版本说明安装成功。如果你不放心，可以下载cuda-samples测试（建议没必要进行后续操作，除非你电脑根本没有显卡，否则大概率会通过），其github地址如下：

NVIDIA/cuda-samples: Samples for CUDA Developers which demonstrates features in CUDA Toolkit (github.com)https://github.com/NVIDIA/cuda-samples        输入下列指令克隆源代码（这里推荐一个软件dev-sidecar，它支持github加速和git代理，如果你安装好Windows版本后，按照软件提示安装好安全证书，打开系统代理，输入git clone https://githubfast.com/NVIDIA/cuda-samples.git）：

git clone https://github.com/NVIDIA/cuda-samples.git

        克隆完成后，使用cd cuda-samples进入文件夹内，使用下列make -j8(8是CPU线程数)指令编译，之后执行下列指令测试：

cd bin/x86_64/linux/release
./deviceQuery

         如果显示pass这说明安装成功。

三、NVIDIA HPC安装

        下载好CUDA-toolkit后，需要安装HPC，其下载地址如下：

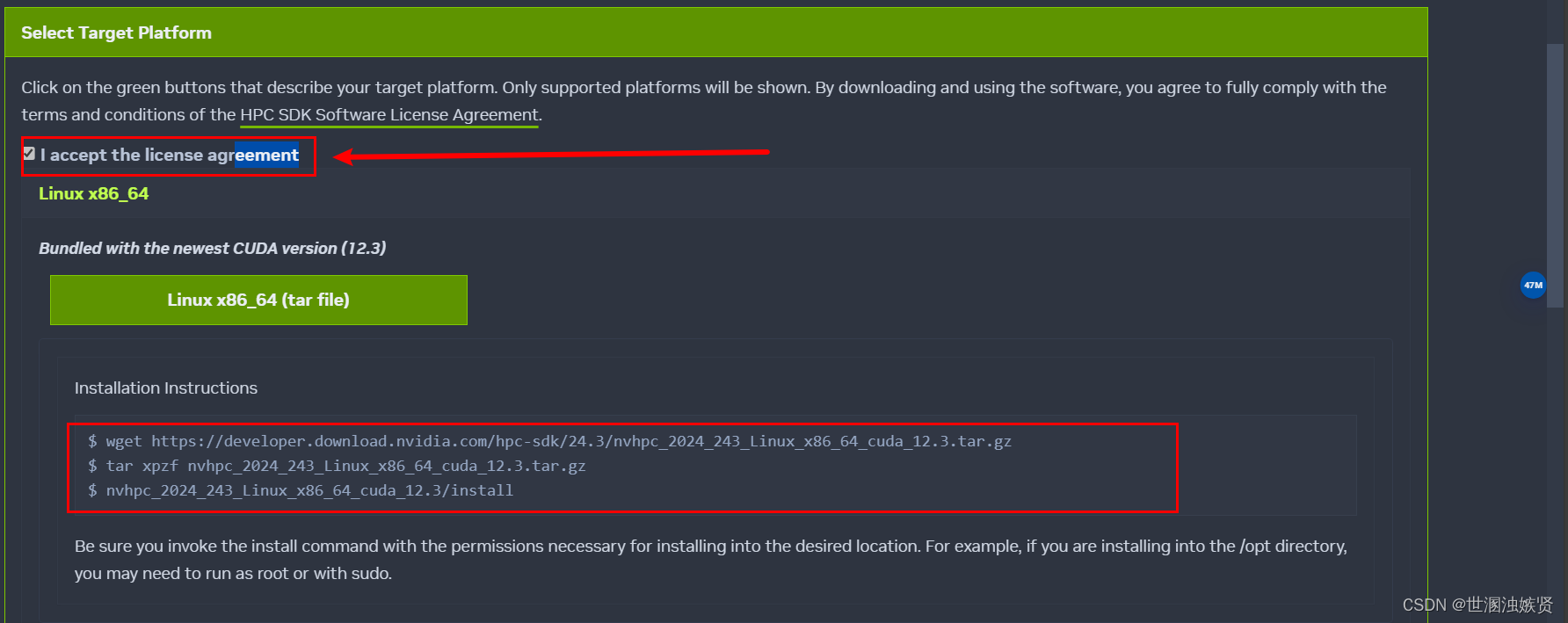

NVIDIA HPC SDK Releases | NVIDIA Developerhttps://developer.nvidia.com/nvidia-hpc-sdk-releases        根据个人需求下载，不过最好和CUDA-toolkit版本对应，本次教程下载目前最新版本nvhpc_2024_243_Linux_x86_64_cuda_12.3.tar.gz，如图所示：

        然后按照安装教程下载即可，首先下载安装压缩包，指令如下：

wget https://developer.download.nvidia.com/hpc-sdk/24.3/nvhpc_2024_243_Linux_x86_64_cuda_12.3.tar.gz

        之后解压压缩包，执行下列指令：

tar xpzf nvhpc_2024_243_Linux_x86_64_cuda_12.3.tar.gz

         解压完成后，执行安装程序（可以用tab补全）：

nvhpc_2024_243_Linux_x86_64_cuda_12.3/install

        按回车确认安装位置，默认为/opt/nvidia/hpc_sdk，之后按“1”选择单机安装，可能步骤不一样，但是按照提示安装即可。

        之后配置环境变量，指令如下（根据实际情况更换版本号，即本文的24.3）：

echo -e '\n\nexport NVARCH=`uname -s`_`uname -m`\nexport NVCOMPILERS=/opt/nvidia/hpc_sdk\nexport MANPATH=$MANPATH:$NVCOMPILERS/$NVARCH/24.3/compilers/man\nexport PATH=$NVCOMPILERS/$NVARCH/24.3/compilers/bin:$PATH\n'
>>  ~/.bashrc

        使用source ~/.bashrc重新加载bashrc，然后输入pgcc --version，如果显示版本说明安装成功。

四、QE的GPU版本编译

        在配置好上述步骤后，可以输入 nvidia-smi显示GPU的所有基础信息，如果正常显示说明环境配置完成了。

        接下来，就是QE的GPU版本编译，本文选用QE 7.3版本编译，首先下载压缩包，指令如下：

wget https://gitlab.com/QEF/q-e/-/archive/qe-7.3/q-e-qe-7.3.tar.gz

        解压压缩包，执行下列指令：

tar xvzf q-e-qe-7.3.tar.gz

        进入解压文件夹内， 执行下列指令：

cd q-e-develop

        首先导入CUDA_HOME，执行下列指令：

export CUDADIR=/usr/local/cuda-12.3

        注意这里是CUDA-Toolkit的安装路径，而不是CUDA HPC安装自带的CUDA-toolkit，不知道为什么如果不用CUDA-toolkit，后面会报错误。

        GPU编译的模块如下，需要根据自己安装CUDA和显卡计算架构更改：

 ./configure --with-cuda=$CUDADIR --with-cuda-runtime=YY --with-cuda-cc=ZZ --enable-openmp --with-scalapack=no LIBS="-L$CUDADIR/../math_libs/lib64 -L$CUDADIR/lib64/stubs/"

        YY是你安装的CUDA-toolkit的版本，而ZZ是你显卡的架构。

        查看显卡的计算架构和CUDA版本（WSL2安装的版本，不是Windows的），执行下列指令：

 nvaccelinfo | grep -e 'Target' -e 'Driver'

         比如如果显示如下，则编译指令为：

CUDA Driver Version: 11000

Default Target: cc70

 ./configure --with-cuda=$CUDADIR --with-cuda-runtime=11.0 --with-cuda-cc=70 --enable-openmp --with-scalapack=no LIBS="-L$CUDADIR/../math_libs/lib64 -L$CUDADIR/lib64/stubs/"

         然而如果nvaccelinfo不显示任何消息，说明可能WSL2没有检测到显卡，你可以重新开一个终端或者重启电脑试试，推荐到下列网站查看你显卡对应的计算架构（为什么说是显卡的计算架构，你可以看一下Makefile里对应的位置，如图所示，可以看到本文使用的架构为86，而其他的则不尽相同，而且这里一定要对应上，否则会报error in Message Passing (mp) module；error code:  9035；configure: error: Fortran could not compile .f90 files之类的错误）：

# GPU architecture (Kepler: 35, Pascal: 60, Volta: 70 )
GPU_ARCH=86

        查看显卡计算架构的链接如下，根据你的显卡类型选择对应的查看，比如本文是GeForce RTX 3060 Ti，这架构如图所示：CUDA GPUs - Compute Capability | NVIDIA Developerhttps://developer.nvidia.com/cuda-gpus          这里是8.6，也就是Makefile的86。

​

        QE其实自带了显卡检测的py文件，如果你未找到相关信息，可以执行下列指令查看：

cd dev-tools
python3 get_device_props.py

         之后会显示编译时对应的YY和ZZ，然而不知道为什么有时候显示找不到libcuda.so相关的错误，所有我前面并未提该种方法。如果你也是这个错误，你需要去上述网站在仔细找找。

        如果到这里一切顺利，比如本文对应的Cuda-toolkit是12.3，架构为86，则执行下列指令编译：

 ./configure --with-cuda=$CUDADIR --with-cuda-runtime=12.3 --with-cuda-cc=86 --enable-openmp --with-scalapack=no LIBS="-L$CUDADIR/../math_libs/lib64 -L$CUDADIR/lib64/stubs/"

        配置成功后，使用make pw编译 ，如果你指定了--prefix参数，还要输入指令make pw install，才可以把二进制文件复制到指定路径。

        执行下列指令配置环境变量：

echo "export PATH=`pwd`/bin:$PATH" >> ~/.bashrc && source ~/.bashrc

五、常见问题解决

5.1 配置报错类型

(1)Fortran compiler accepts -Mcuda=cuda12.3，are you using nvfortran

        安装cuda版本和你--with-cuda-runtime对应不上，运行nvcc --version,查看cuda-toolkit版本，更改--with-cuda-runtime的值

(2)configure: error: Compiler version too old, use at least 21.7

        nvfortran版本太老，考虑更新HPC版本大于21.7。

5.2 编译报错类型

(1)fox_init_module.f90(6): error

        由于github无法连接，fox没有克隆下来，需要科学上网。或者按照如下github源码编译好fox，找到Quantum Espresso目录下的external文件夹，将里面的fox文件夹替换为你从GitHub上下载下来并且编译后的fox文件夹。andreww/fox: A Fortran XML library (github.com)https://github.com/andreww/fox         替换好后，先使用make clean清除，然后在make pw -j8。

(2)undefined reference to `curandDestroyGenerator'等相关

        具体报错详情如下，这是qe6.8的bug，换个qe版本：

/home/anson/qe/qe-6.8/Modules/random_numbers_gpu.f90:67: undefined reference to `curandDestroyGenerator'
/home/anson/qe/qe-6.8/Modules/random_numbers_gpu.f90:68: undefined reference to `curandCreateGenerator'
/home/anson/qe/qe-6.8/Modules/random_numbers_gpu.f90:69: undefined reference to `curandSetPseudoRandomGeneratorSeed'
/home/anson/qe/qe-6.8/Modules/random_numbers_gpu.f90:73: undefined reference to `curandGenerateUniformDouble'

(3)configure: error: Couldn't find libcuda.so

        在编译时使用的是HPC，但不知道为啥自带的cuda有时编译时报错，需要额外安装对应cuda-toolkit，之后按上面所述编译指令编译即可。

5.3 pw.x运行报错

        由于编译的是允许mpi的pw，因此必须使用mpirun pw.x，否则只输入pw.x会没反应。

(1)An error occurred in MPI_Init_thread

         具体报错详情如下：

*** An error occurred in MPI_Init_thread
*** on a NULL communicator
*** MPI_ERRORS_ARE_FATAL (processes in this communicator will now abort,
*** and potentially your MPI job)
Local abort before MPI_INIT completed completed successfully, but am not able to aggregate error messages, and not able to guarantee that all other processes were killed!

          可以由于系统的openmpi缓冲区未知或者缓冲区大小问题，在bashrc添加如下语句，之后source ~/.bashrc。

ulimit -s 65536
export OPAL_PREFIX=/opt/nvidia/hpc_sdk/Linux_x86_64/2024/comm_libs/openmpi4

(2) ALLOCATE: copyin Symbol Memcpy FAILED:13(invalid device symbol)

        Cuda版本太老了和你显卡无法适配，更新Cuda版本

六、测试

        最后在说一个警告/sbin/ldconfig.real: /usr/lib/wsl/lib/libcuda.so.1 is not a symbolic link，不用管，无伤大雅。

        下载测试包：https://pan.baidu.com/s/1tZe4t1Zd7usHesw1i05tYg?pwd=wkjy

        解压：unzip diamond.zip

       进入解压文件夹内：cd diamond

        运行下列指令测试：

mpirun -n 4 pw.x < pwscf.in > pwscf.out

         查看pwscf.out文件，如果最后看到job done，在开头时看到GPU activation说明GPU版本安装成功了。
