在BLE协议单元的基带架构中，PMU（电源管理单元，Power Management Unit）负责管理系统的电源，确保各个模块根据需要进入不同的功耗模式，以延长电池寿命，并提供必要的电力以维持系统稳定工作。PMU模块通过动态调整功耗管理，来控制BLE的各个模块在不同的工作状态下的电源供给。

PMU的工作原理

功率模式控制： BLE设备通常有多个功耗模式，如待机、低功耗、活动模式等。PMU会根据BLE协议栈的需求，控制系统进入不同的功耗模式。例如，在数据传输时，PMU会保持BLE无线电模块工作，而在闲置时，它可能会将无线电模块和其他模块进入低功耗状态。
电源切换： PMU通过动态控制电源切换来优化功耗。例如，当系统进入低功耗状态时，PMU会关闭不需要的模块（如某些传感器模块或无线电模块），只保留最必要的部分工作。
电池监控与电源稳定： PMU还会监控电池电量，确保电池电量不足时系统进入低功耗模式或休眠模式。同时，PMU还会提供电源稳定性，防止电压波动影响系统的工作稳定性。

PMU如何控制BLE各个模块

PMU在BLE系统中通过与各个模块的交互来控制它们的工作模式。典型的控制方式如下：

控制无线电模块（Radio）：
BLE的无线电模块通常有不同的工作模式，如接收（RX）、发送（TX）和空闲（IDLE）。在数据传输时，PMU保证无线电模块处于活动状态；而在空闲时，则将其切换到低功耗模式。
控制微控制器（MCU）：
MCU通常在BLE设备中负责处理数据、协议栈的执行以及与外部设备的通信。PMU可以通过控制MCU的工作模式，例如在不需要进行数据处理时将其置于休眠或低功耗模式。
控制传感器模块：
传感器模块通常在数据采集过程中工作，PMU可以根据采集频率和数据处理需求动态调整其工作状态，避免不必要的能量消耗。

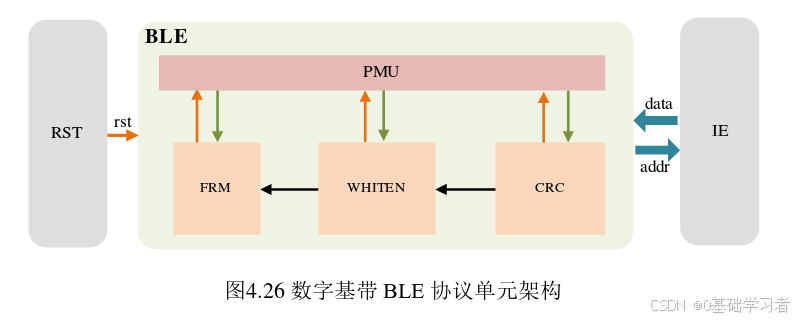

面向BLE无源通信系统的标签芯片基带设计，张旭，西安电子科技大学

各个模块功能：

PMU（Power Management Unit）：位于图的顶部，控制各个模块的电源。它负责管理整个系统的功耗，确保系统在不同的工作模式下达到低功耗目标。PMU在图中起到协调作用，向下控制其他模块的电源或工作状态。
FRM（Frame）：这个模块通常负责生成和处理数据帧。BLE通信中，数据传输是基于数据帧的，因此FRM模块可能涉及到帧的构建、拆解或格式化。
WHITEN（Whitening）：Whitening模块用于对数据进行 whitening 操作，防止数据模式对无线电信号造成干扰。数据whitening常用于减少数据流中可能出现的长时间相同的比特模式，这样可以提高传输的可靠性和效率。
CRC（Cyclic Redundancy Check）：CRC模块负责数据的错误检测。通过计算数据的CRC校验值，CRC模块可以检测到传输过程中是否发生了数据损坏。

图中的箭头：

从PMU到其他模块：PMU模块控制这些模块的启用与关闭，可能是电源管理的指示，或者是指示这些模块是否需要工作。
从其他模块回到PMU：这些箭头可能表示数据或状态反馈给PMU，用于调整功耗模式或管理系统的工作状态。

控制流程

PMU控制FRM模块：在数据传输时，FRM模块需要处于工作状态，它负责数据帧的生成和处理。PMU根据系统的工作模式，决定是否激活该模块。
PMU控制WHITEN模块：WHITEN模块用于数据 whitening，通常是在数据发送前启用。当数据传输需要 whitening 时，PMU会激活此模块。否则，它可能会进入低功耗模式。

PMU控制CRC模块：CRC模块用于数据的错误检测，它通常在数据传输过程中被启用。PMU会根据数据传输的需要激活或关闭该模块。

module PMU_Control(
    input wire clk,              // 系统时钟
    input wire reset,            // 系统复位
    input wire start_tx,         // 开始数据传输信号
    input wire enable_whiten,    // whitening启用信号
    input wire enable_crc,       // CRC启用信号
    output reg enable_frm,       // FRM启用信号
    output reg enable_whiten_out,// WHITEN启用信号
    output reg enable_crc_out    // CRC启用信号
);

// 初始化模块状态
always @(posedge clk or posedge reset) begin
    if (reset) begin
        enable_frm <= 0;
        enable_whiten_out <= 0;
        enable_crc_out <= 0;
    end else begin
        if (start_tx) begin
            // 启用FRM模块，开始数据传输
            enable_frm <= 1;

            // 控制WHITEN模块，根据enable_whiten信号决定是否启用
            if (enable_whiten) begin
                enable_whiten_out <= 1;  // 启动whitening
            end else begin
                enable_whiten_out <= 0;  // 关闭whitening
            end

            // 控制CRC模块，根据enable_crc信号决定是否启用
            if (enable_crc) begin
                enable_crc_out <= 1;  // 启动CRC
            end else begin
                enable_crc_out <= 0;  // 关闭CRC
            end
        end else begin
            // 在非传输状态下禁用所有模块
            enable_frm <= 0;
            enable_whiten_out <= 0;
            enable_crc_out <= 0;
        end
    end
end

endmodule

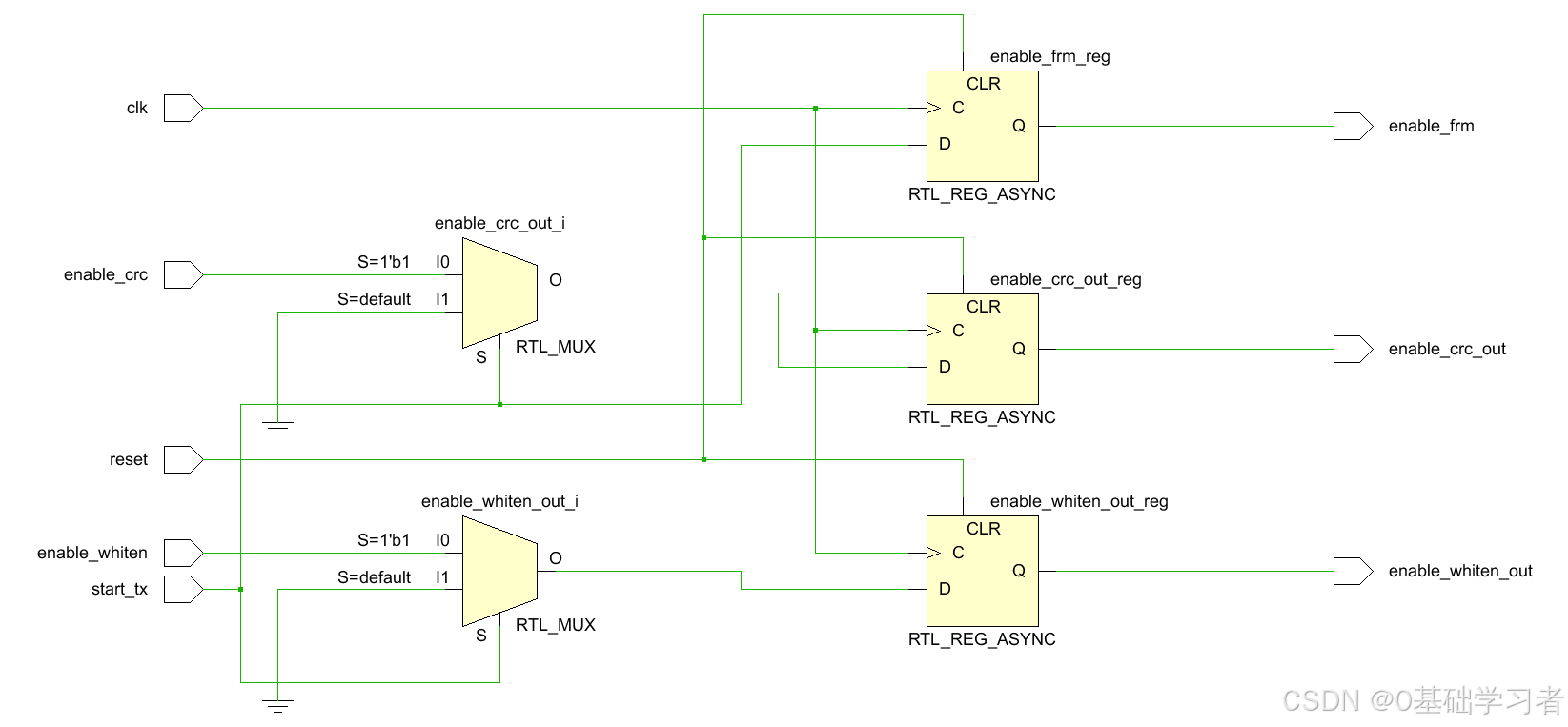

`timescale 1ns / 1ps

module tb_PMU_Control;

    // 输入信号
    reg clk;              // 系统时钟
    reg reset;            // 系统复位
    reg start_tx;         // 开始数据传输信号
    reg enable_whiten;    // whitening启用信号
    reg enable_crc;       // CRC启用信号

    // 输出信号
    wire enable_frm;      // FRM启用信号
    wire enable_whiten_out; // WHITEN启用信号
    wire enable_crc_out;    // CRC启用信号

    // 实例化PMU_Control模块
    PMU_Control uut (
        .clk(clk),
        .reset(reset),
        .start_tx(start_tx),
        .enable_whiten(enable_whiten),
        .enable_crc(enable_crc),
        .enable_frm(enable_frm),
        .enable_whiten_out(enable_whiten_out),
        .enable_crc_out(enable_crc_out)
    );

    // 生成时钟信号
    always begin
        #5 clk = ~clk; // 每5ns反转一次时钟
    end

    // 初始化信号
    initial begin
        // 初始化所有信号
        clk = 0;
        reset = 0;
        start_tx = 0;
        enable_whiten = 0;
        enable_crc = 0;

        // 复位过程
        reset = 1;    // 给定复位信号
        #20;          // 增加复位时间，确保系统完全复位
        reset = 0;    // 取消复位信号
        #10;          // 稍作等待

        // 启动数据传输测试
        start_tx = 1;         // 激活start_tx信号
        enable_whiten = 1;    // 启用whitening
        enable_crc = 1;       // 启用CRC
        #40;                  // 增加足够的时间以观察信号变化

        // 禁用whitening并发送数据
        enable_whiten = 0;
        #20;                  // 稍作等待

        // 禁用所有模块
        start_tx = 0;
        #20;                  // 稍作等待

        // 结束仿真
        $stop;
    end

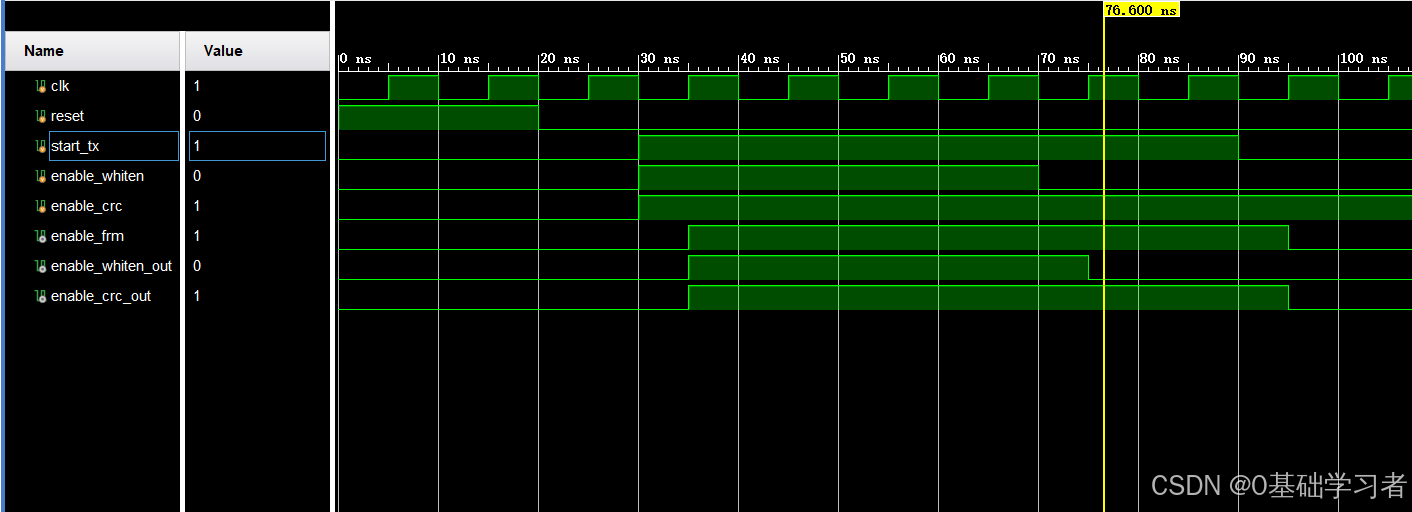

    // 打印波形
    initial begin
        $dumpfile("testbench.vcd");  // 设置波形输出文件
        $dumpvars(0, tb_PMU_Control);  // 输出所有变量的波形
    end

endmodule
