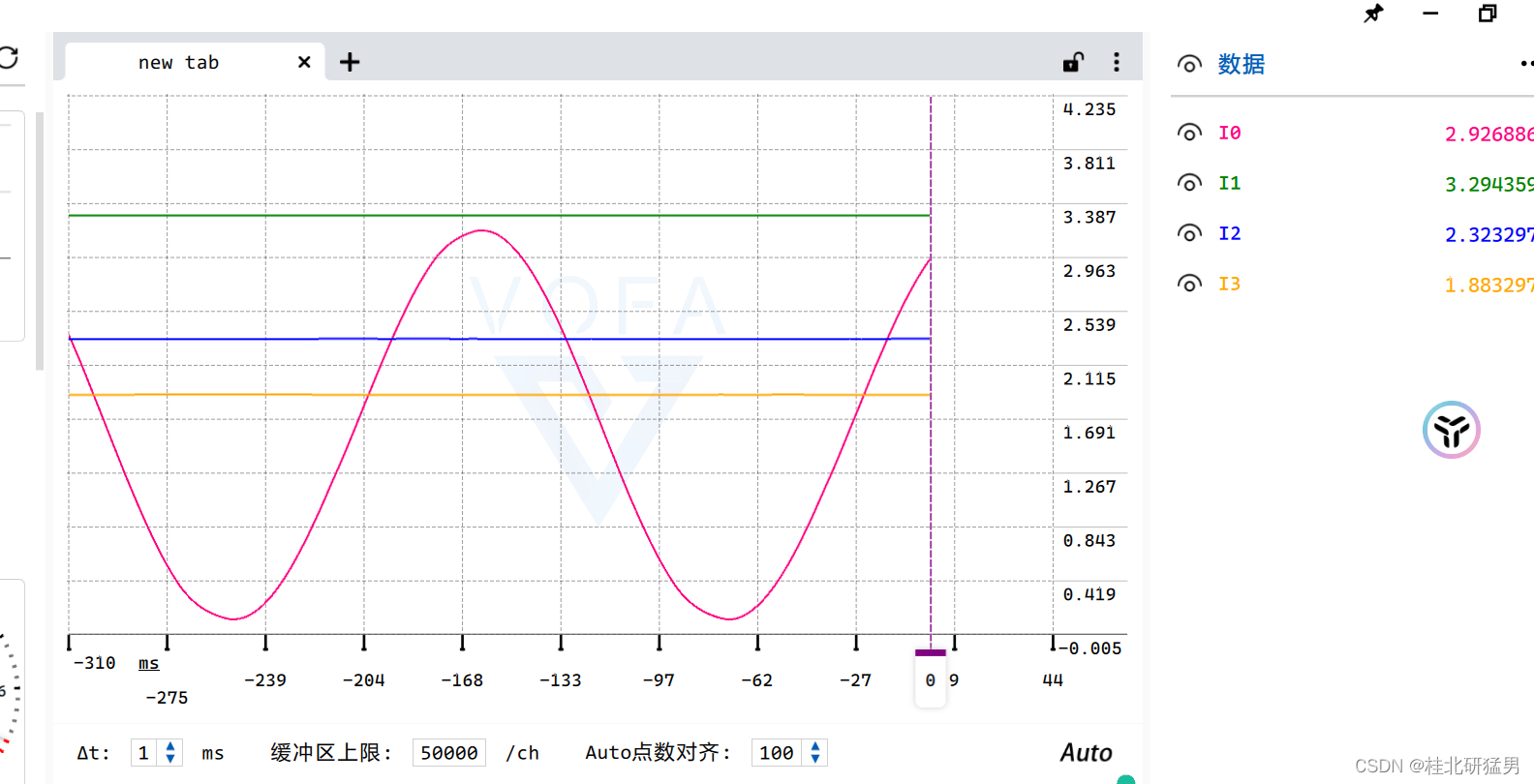

本文介绍了在嵌入式系统中如何使用HAL_ADCEx_Calibration进行ADC校准，以及如何通过卡尔曼滤波处理ADC采集的数据，最终在上位机上展示ADC3通道的电压值和正弦波形。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

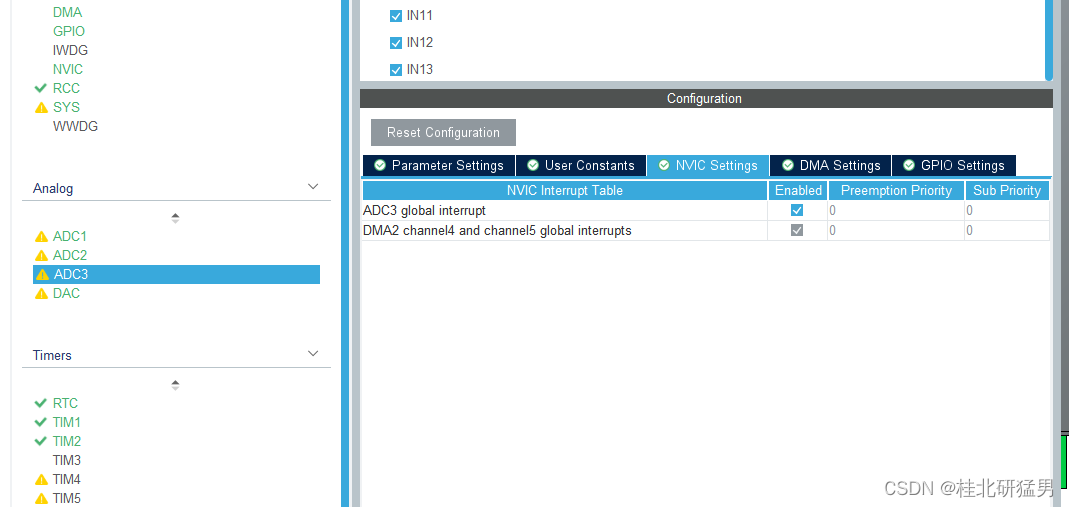

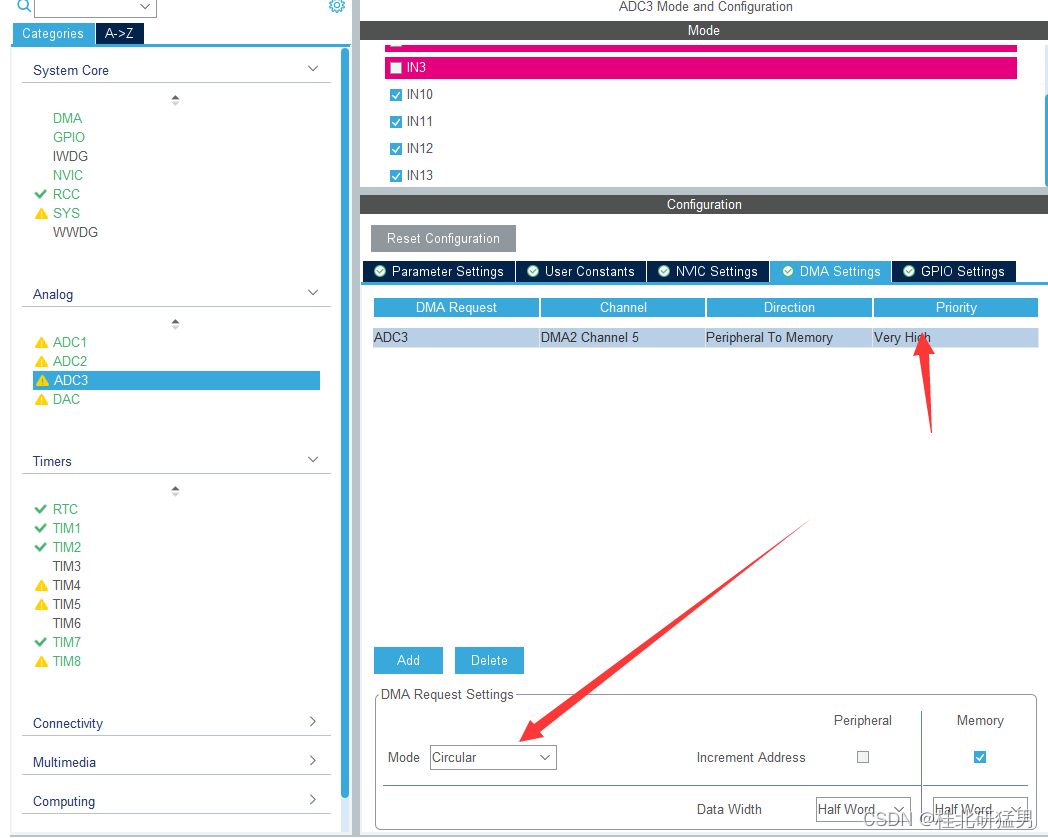

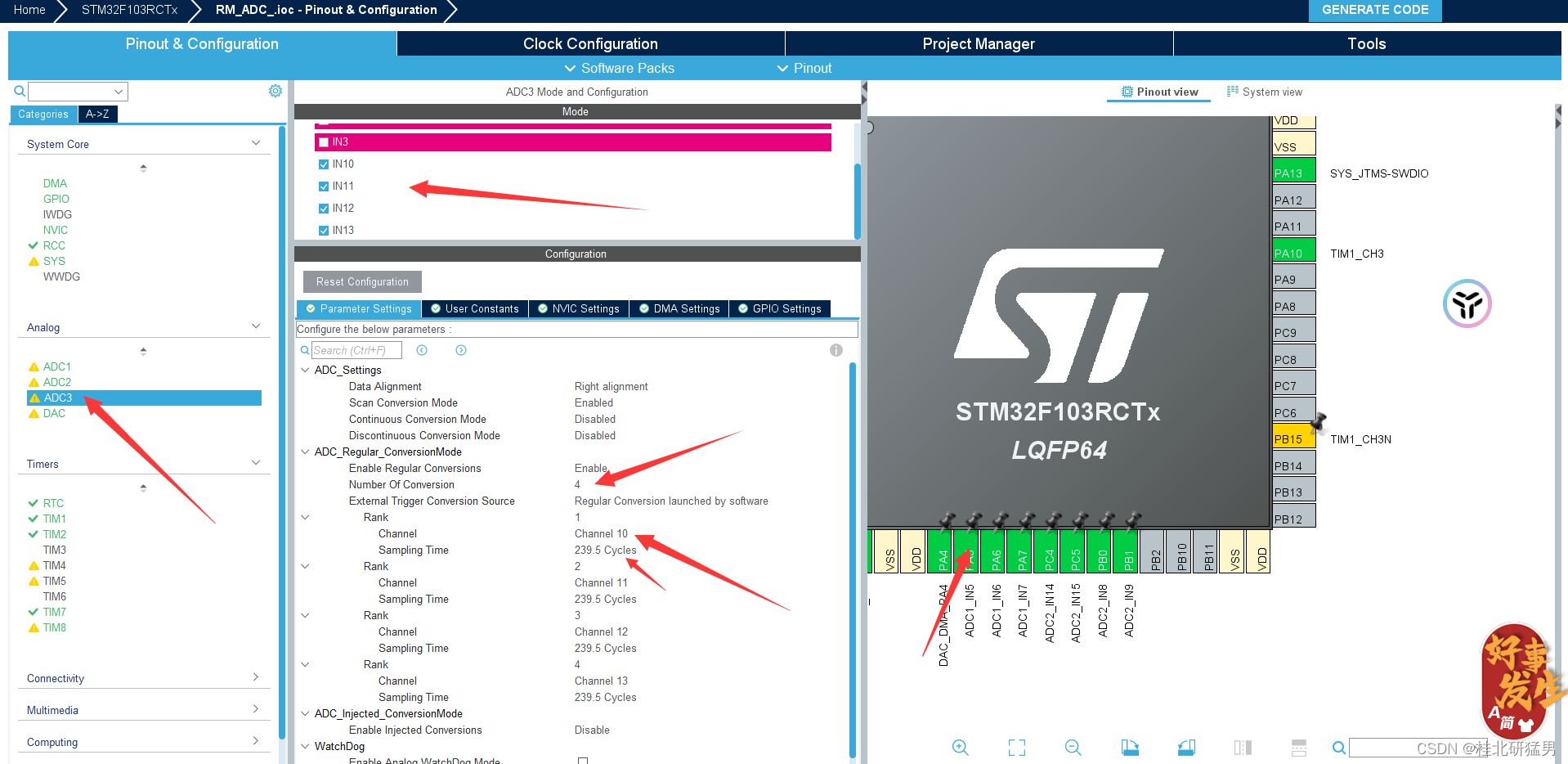

1、CUBEMA配置

2、配置代码

//  HAL_ADCEx_Calibration_Start(&hadc1);
//  HAL_ADCEx_Calibration_Start(&hadc2);
  HAL_ADCEx_Calibration_Start(&hadc3);//校准ADC

main里面添加任务：

//       ADC1_Process();//未测试
//       ADC2_Process();//未测试
       ADC3_Process();//测试成功

//卡尔曼滤波
int KalmanFilter4(int inData4)
{
    static float prevData4 = 0;                                 //先前数值
    static float p4 = 20.0f, q4 = 0.0001f, r4 = 0.005f, kGain4 = 0.001f;      // q控制误差  r控制响应速度

    p4 = p4 + q4;
    kGain4 = p4 / ( p4 + r4 );                                     //计算卡尔曼增益
    inData4 = prevData4 + ( kGain4 * ( inData4 - prevData4 ) );     //计算本次滤波估计值
    p4 = ( 1 - kGain4 ) * p4;                                     //更新测量方差
    prevData4 = inData4;
    return inData4;                                             //返回滤波值
}

// ADC执行程序
#define chanle3 4
uint16_t ADC3_Value[chanle3] ;

float ADC3_1 =0.0f;
float ADC3_2 =0.0f;
float ADC3_3 =0.0f;
float ADC3_4 =0.0f;

int ADC_value_buf[4];
void ADC3_Process(void)//已经准确获取电压
{
    HAL_ADC_Start_DMA(&hadc3,(uint32_t *)ADC3_Value,chanle3);
//     Usart1Printf("%d\r  %d\r  %d\r  %d\r\n",ADC3_Value[0],ADC3_Value[1],ADC3_Value[2],ADC3_Value[3]);

     //卡尔曼滤波
    ADC3_Value[0]= KalmanFilter1(ADC3_Value[0]);
    ADC3_4 =ADC3_Value[0]/ 4095.0f * 3.3f   ;

    ADC3_Value[1]= KalmanFilter2(ADC3_Value[1]);
    ADC3_3 =ADC3_Value[1]/ 4095.0f * 3.3f   ;

    ADC3_Value[2]= KalmanFilter3(ADC3_Value[2]);
    ADC3_2 =ADC3_Value[2]/ 4095.0f * 3.3f   ;

    ADC3_Value[3]= KalmanFilter4(ADC3_Value[3]);
    ADC3_1 =ADC3_Value[3]/ 4095.0f * 3.3f   ;

    Usart1Printf(" %.6f,%.6f,%.6f,%.6f\n",ADC3_4,ADC3_3,ADC3_2,ADC3_1);

}
