Keil中逻辑分析仪的使用方法

在Keil中可以用逻辑分析仪进行查看PWM波

配置步骤

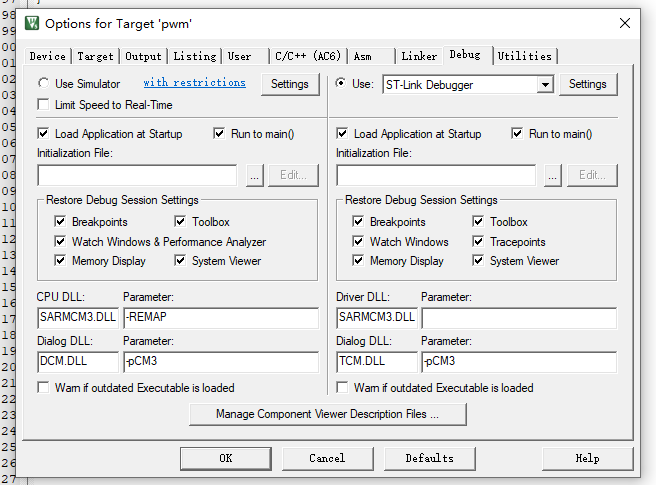

1.点击魔法棒，找到debug

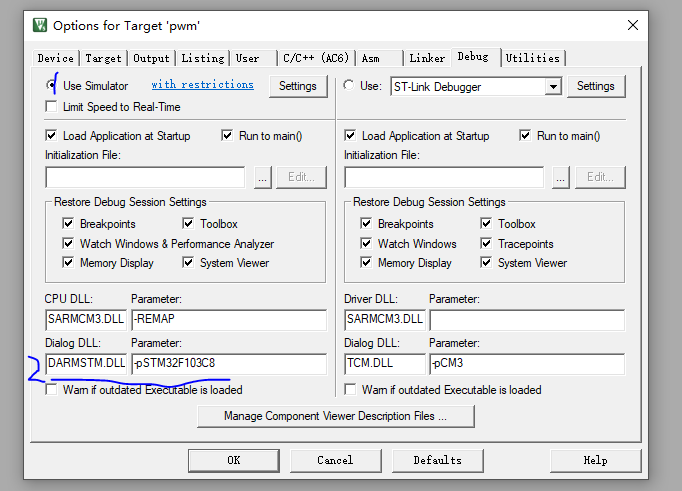

2.点击Use Simulator ，并在Dialog DLL和Parameter中配置使用的芯片信息

3.点击放大镜进行debug调试

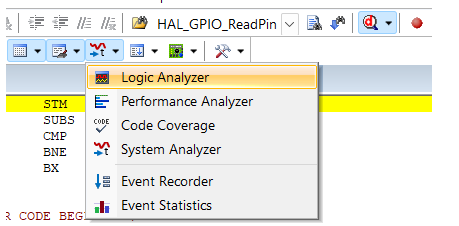

4.点击这并找到逻辑分析仪

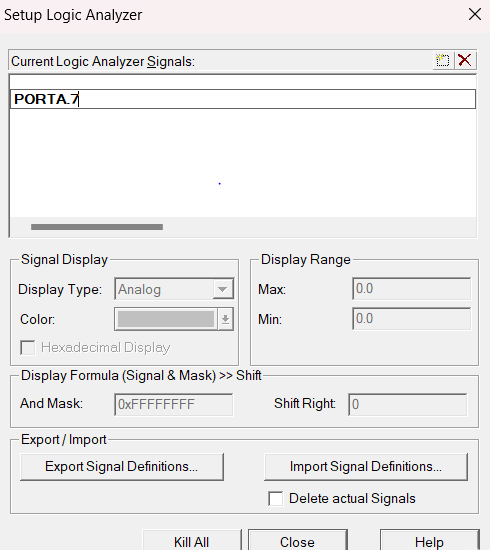

5.打开逻辑分析仪后，点击左上角的Set Up添加端口。

按照下面的方式添加我们的端口。

添加端口的方式是PORTA.1,代表在硬件上是PA1是你的通道，如果是PB7是通道，那么就填写为

PORTB.7，在点击enter键确认

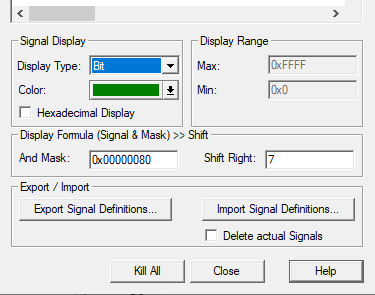

选择输出模式为bit，方便观察，并可以进行颜色选择，最后点击close

6.在左上角，先点击1进行复位，再点击2进行运行，即可查看到pwm波

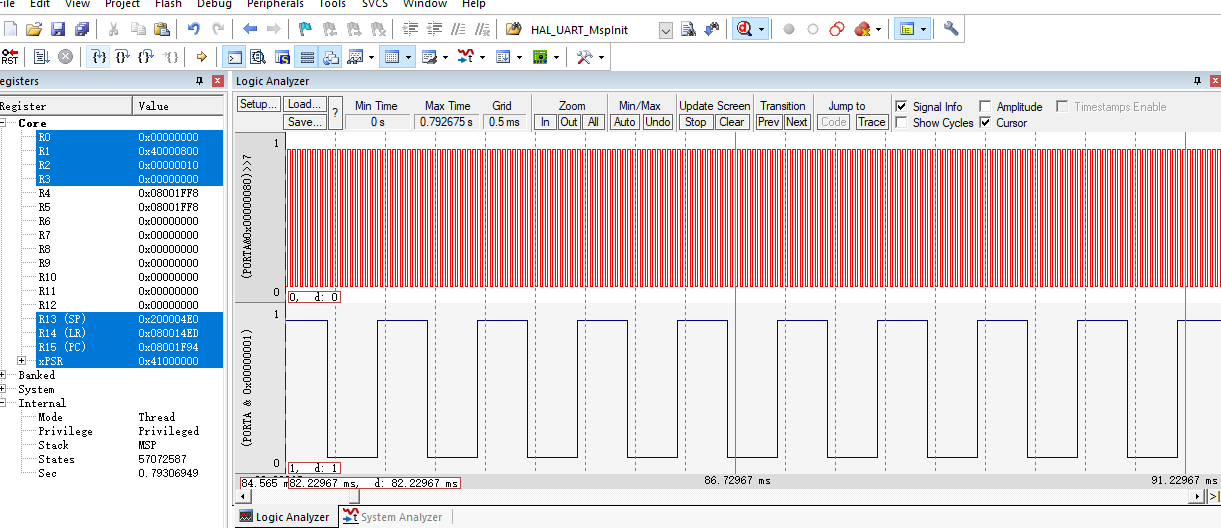

结果
