Keil仿真——逻辑分析仪的使用

最新推荐文章于 2025-08-12 11:07:45 发布

原创最新推荐文章于 2025-08-12 11:07:45 发布 · 1.7k 阅读

9 ·

CC 4.0 BY-SA版权

文章标签：

#单片机 #stm32 #编辑器 #mcu

简单介绍：keill软件的一个简单的仿真设置

主要目的:在使用keil5仿真时，想仿真查看端口波形，来设置仿真，和端口波形查看

首先使用keil仿真要先在魔术棒设置

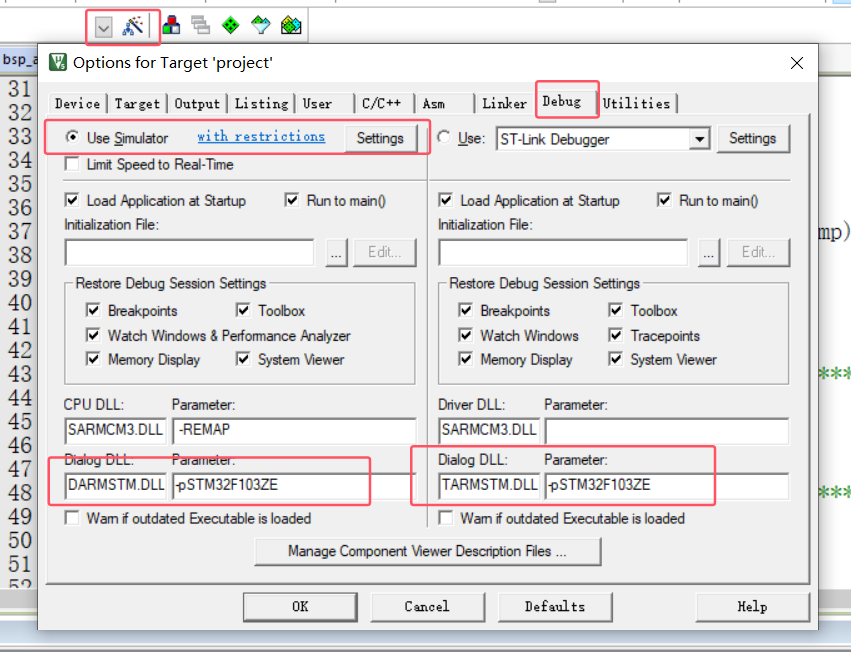

DLL框里从左到右分别是DARMSTM.DLL，TARMSTM.DLL。旁边添加的是型号，比如我使用的就是-pSTM32F103ZET6,填写的就是-pSTM32F103ZE，不要忘记前面的-p

然后进入仿真设置逻辑分析仪

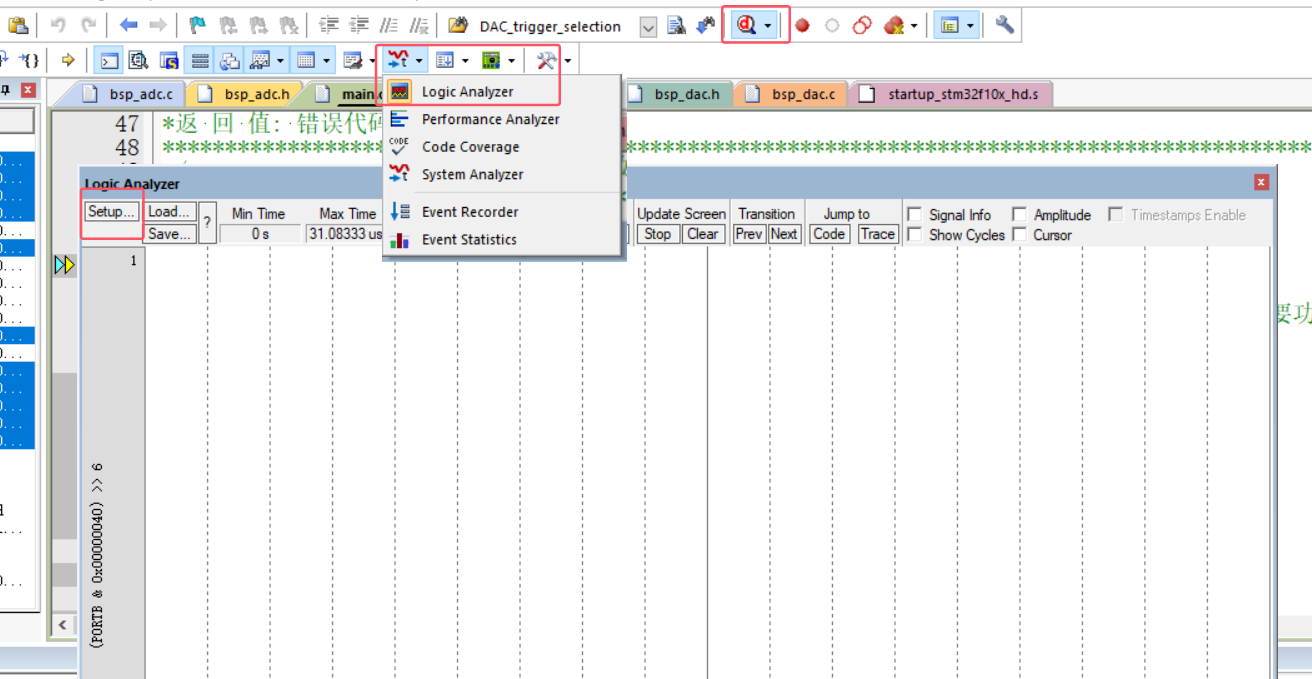

点击进入调试，然后打开逻辑分析仪

打开仿真逻辑分析仪后点击setup添加要监视的引脚电平。输入格式是PORTx.y

x是哪个GPIO如GPIOA。y是GPIO的哪个端口

PORTA.1就是PA1口

然后切换成Bit就可以查看波形了
