Keil软件逻辑分析仪的使用

原创 已于 2024-05-15 11:49:27 修改 · 2.4k 阅读 · 16 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#stm32 #单片机

于 2024-04-26 18:10:16 首次发布
本文介绍了如何通过软件模拟仿真进行调试，步骤包括设置调试模式、添加检测变量或信号（如PA0），以及使用逻辑分析仪观察和运行程序，以获取仿真结果。

一、软件模拟仿真

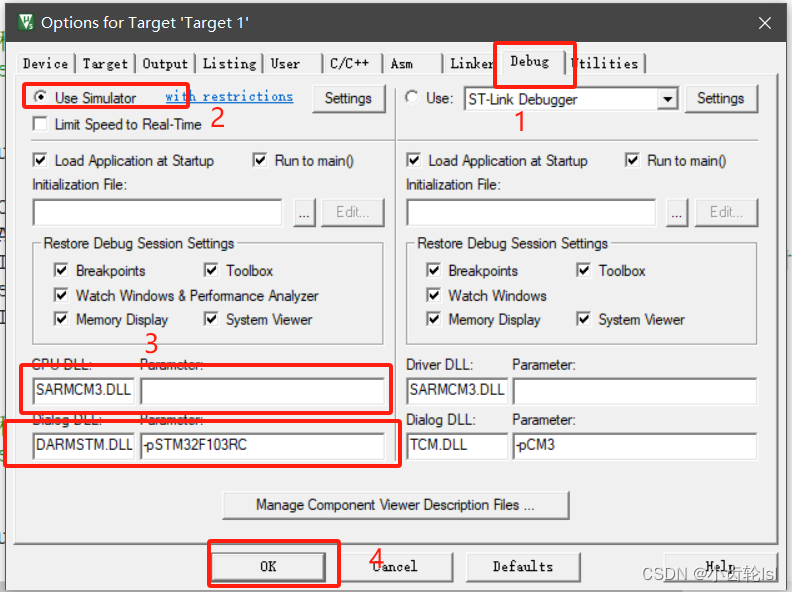

1.将调试方式设置为软件模拟仿真方式

按照如下图操作修改并保存

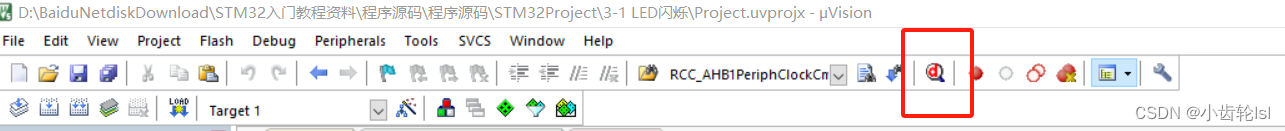

2.进入调试模式

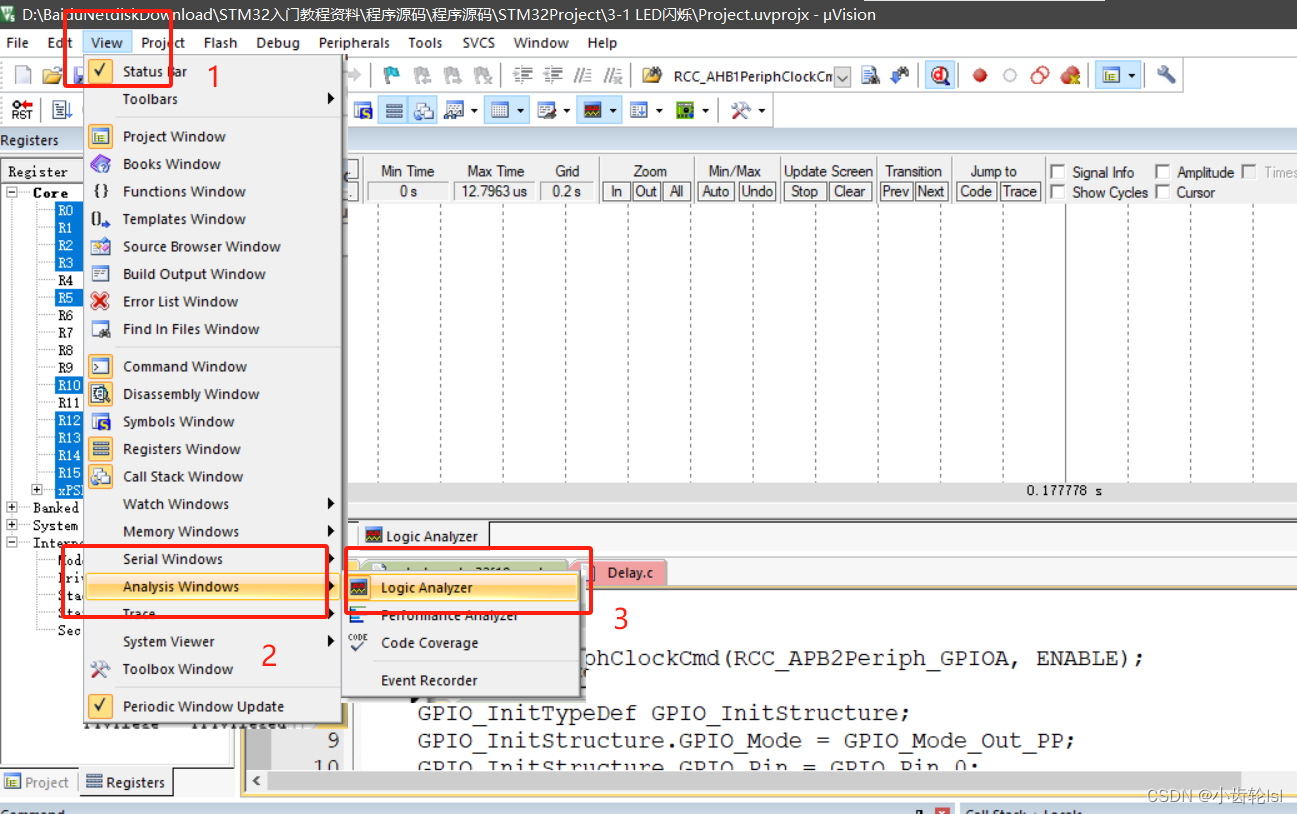

3.打开相关窗口添加检测变量或信号

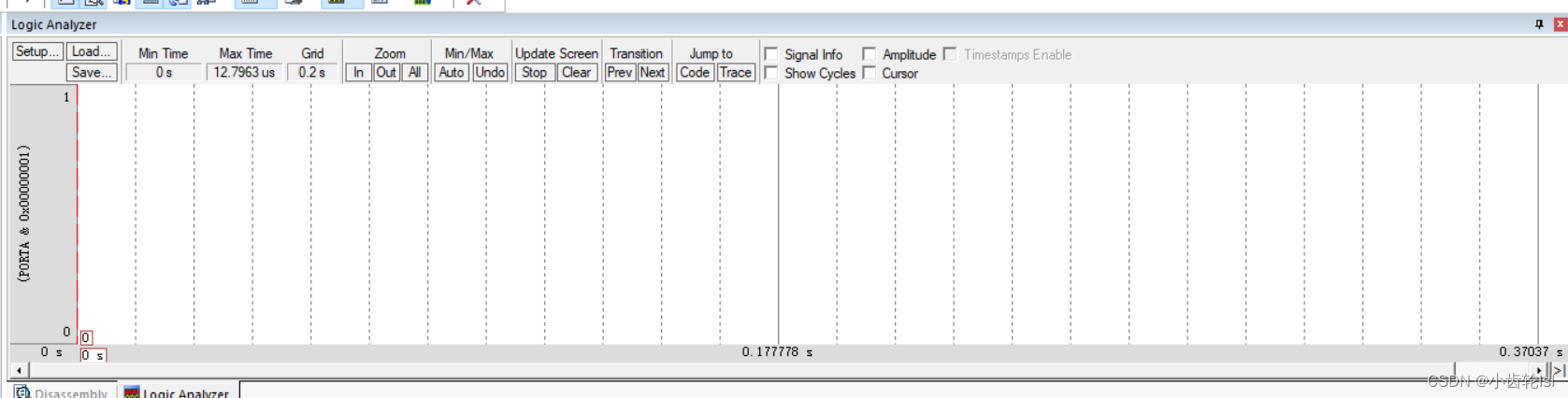

逻辑分析仪如下：

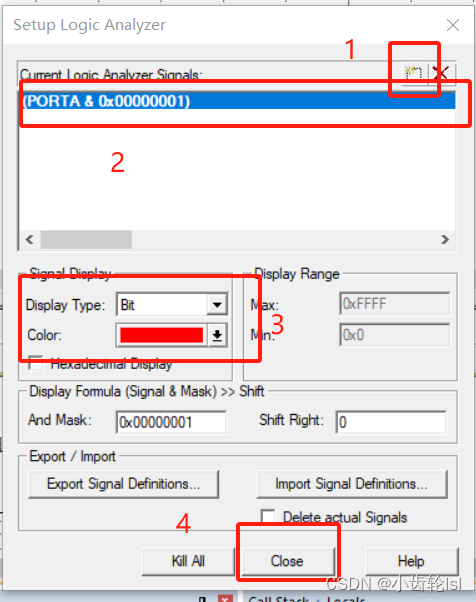

单击逻辑分析仪窗口Setup按钮，按如下操作,在2中新添加的信号添加你要观测的IO口，我观测的是PA0，故写PORTA.0，按照所需写就可以。

4.软件模拟运行程序，观察仿真结果

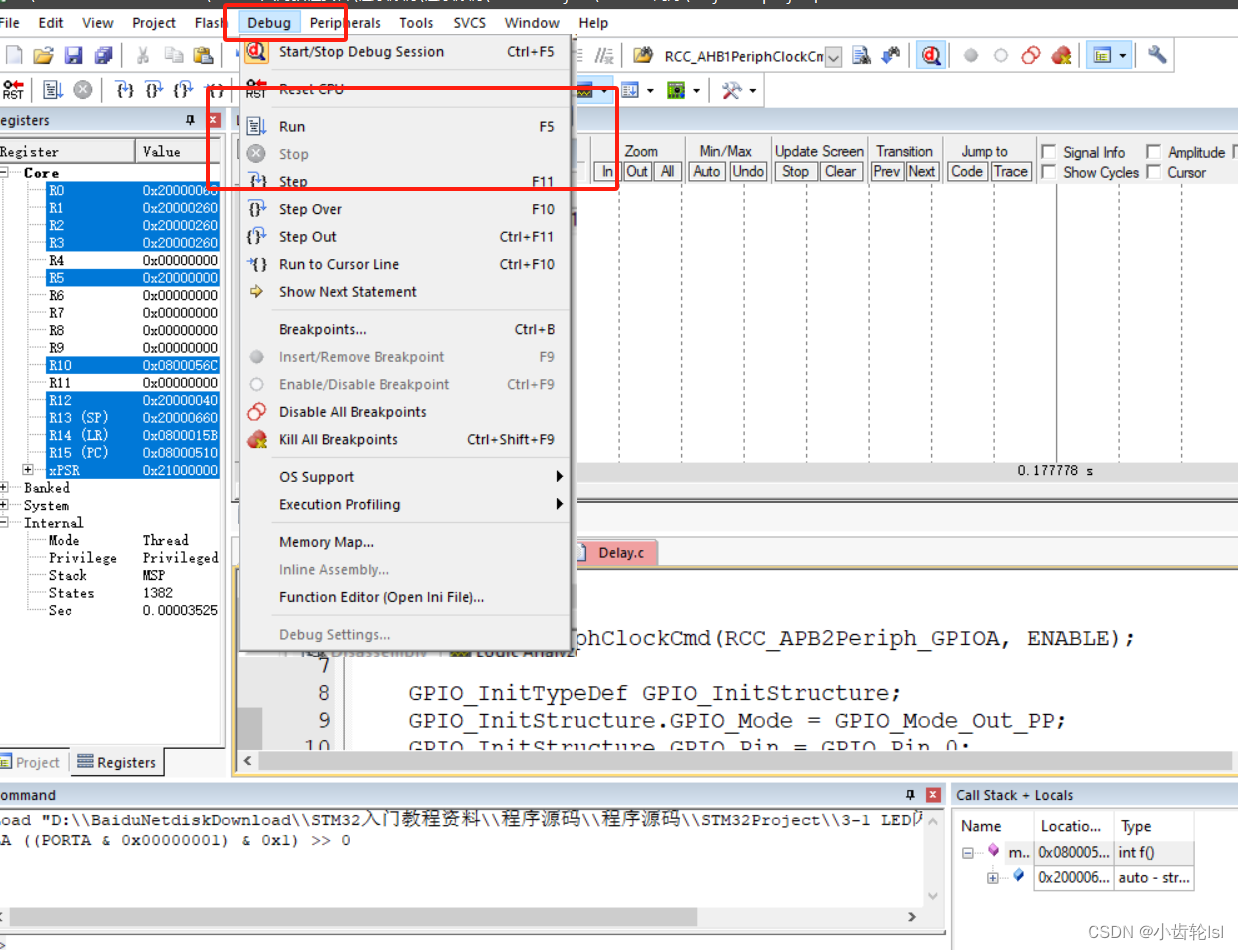

在此运行和停止

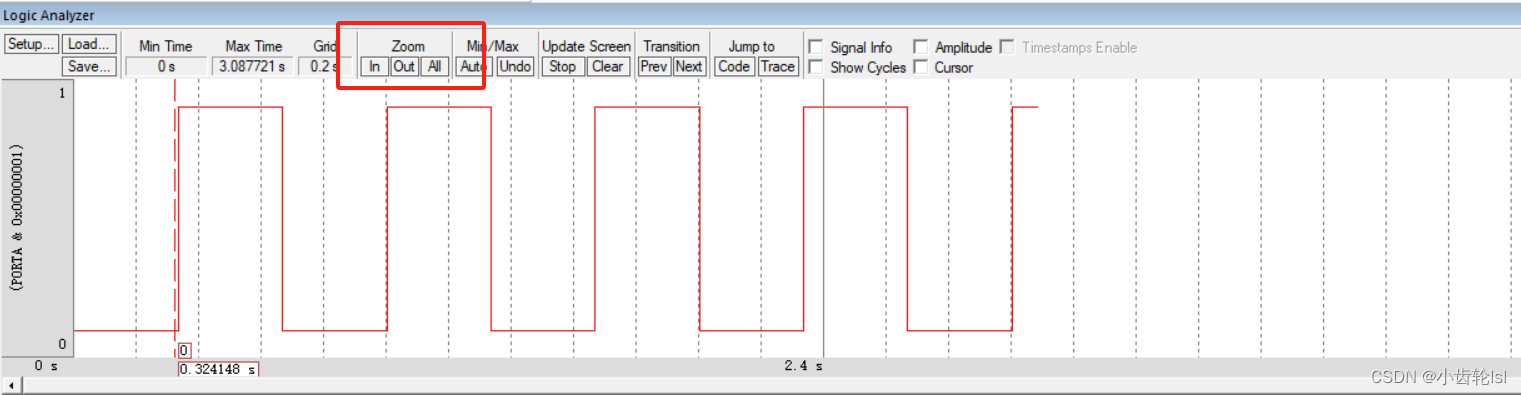

点ALL显示全部，旁边是放大缩小
