状态机专题练习

路过_听雨声

已于 2022-05-11 18:39:48 修改

阅读量269

点赞数

文章标签： fpga开发

于 2022-05-11 18:39:05 首次发布

本文链接：https://blog.youkuaiyun.com/m0_59416558/article/details/124715581

版权

本文详细介绍如何使用Verilog编写一个包含6个状态（启动、测试、停止等）的时间控制状态机，配合15秒计时器，确保整个过程在90秒内完成。同时，详细介绍了新建工程步骤和关键代码实现。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

文章目录

一、实验任务
二、实验过程
- （一）新建工程
- （二）编写代码
参考

一、实验任务

1、根据以下描述功能用verilog编写一段代码，并用状态机来实现该功能。
（1）状态机：实现一个测试过程，该过程包括启动准备状态、启动测试、停止测试、查询测试结果、显示测试结果、测试结束返回初始化6个状态；用时间来控制该过程，90秒内完成该过程；
（2）描述状态跳转时间；
（3）编码实现。

二、实验过程

（一）新建工程

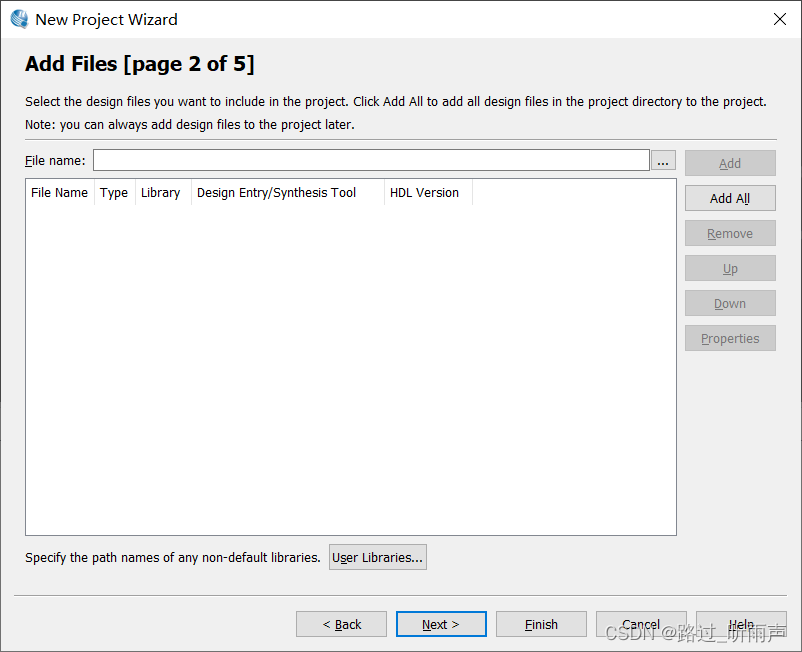

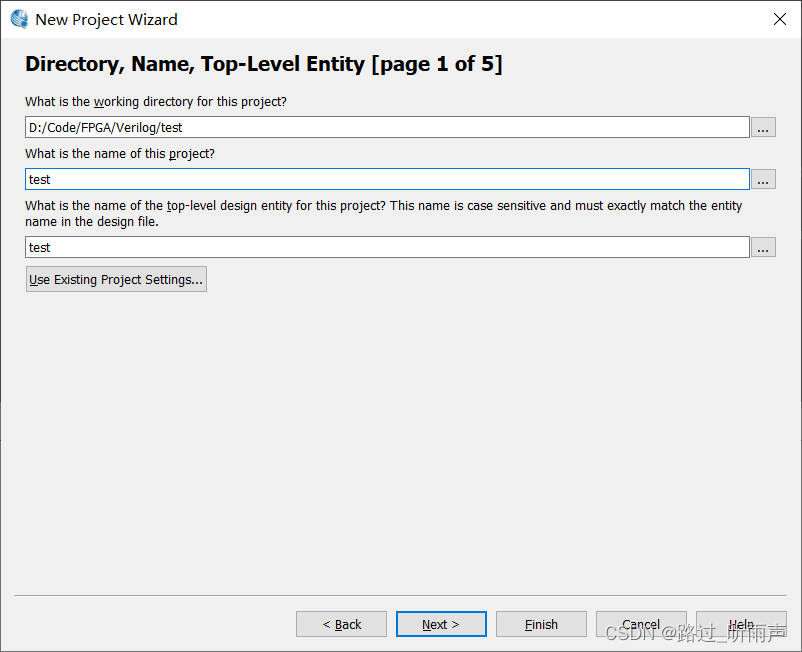

选择项目路径，并给项目命名

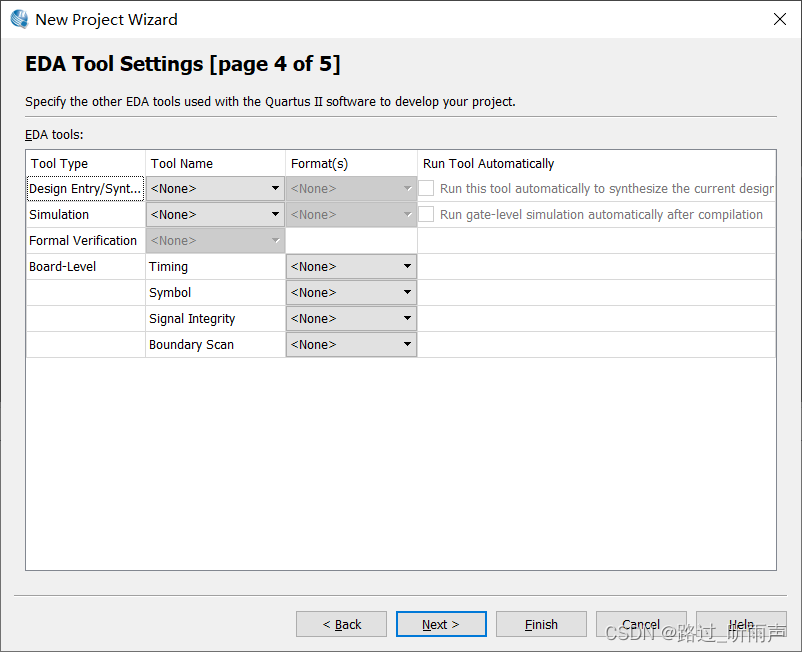

点击next

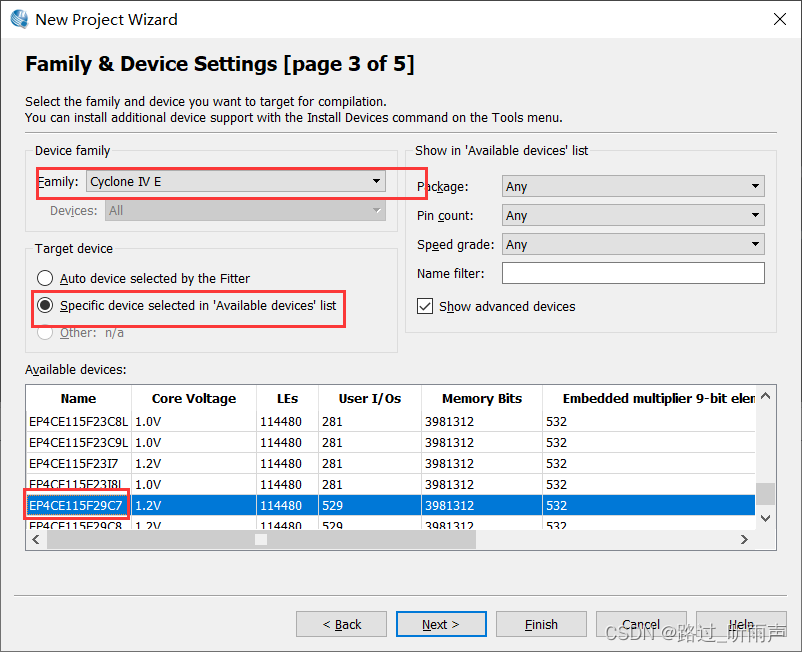

Family选择“ cycloneIVE”，芯片选择“EP4CE11529C7”
点击next

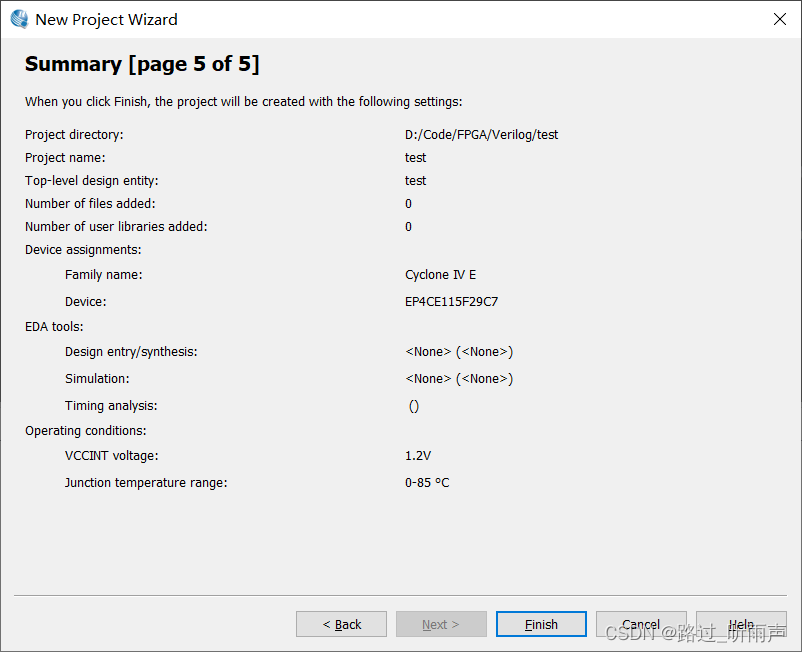

点击finish

（二）编写代码

设计计时器模块Verilog HDL文件

//15s脉冲信号
module time_count(
	input wire clk,   //时钟，50MHZ
	input wire rst_n, //复位信号，下降沿有效，negative

	output wire sec_15//15s输出一个脉冲信号
);

parameter MAX_NUM = 30'd749_999_999;//记最大数15s,750_000_000次
reg [29:0] cnt_15;//计数寄存器
reg sec_15_r;

//0.5s计时器
always@(posedge clk or negedge rst_n)begin
	if(!rst_n)begin
		cnt_15 <= 25'd0;
	end
	else if(cnt_15 == MAX_NUM)begin
		cnt_15 <= 25'd0;
	end
	else begin
		cnt_15 <= cnt_15 + 1'd1;
	end
end

//0.5s脉冲信号
always@(posedge clk or negedge rst_n)begin
	if(!rst_n)begin
		sec_15_r <= 1'b0;
	end
	else if(cnt_15 == MAX_NUM)begin
		sec_15_r <= 1'b1;
	end
	else begin
		sec_15_r <= 1'b0;
	end
end

assign sec_15 = sec_15_r;//当右边改变，立马赋值给左边 assign和always并行

endmodule

设计顶层模块Verilog HDL文件

module fsm(
	input                  clk,
	input                  rst_n,
	input  wire 			  sec_15
);

reg [2:0] cstate;               //现态
reg [2:0] nstate;               //次态

//状态划分
localparam state_ready 		 = 0;      //启动准备状态
localparam state_start 		 = 1;      //启动测试
localparam state_stop 		 = 2;      //停止测试
localparam state_query 		 = 3;      //查询测试结果
localparam state_display 	 = 4; 		//显示测试结果
localparam state_initialize = 5; 		//初始化

//第一段：现态跟随次态，时序逻辑，非阻塞赋值
always@(posedge clk or negedge rst_n)begin
	if(!rst_n)
		cstate <= state_initialize;//复位键被按下，当前状态设置为初始化
	else
		cstate <= nstate;          //下一次状态赋值给当前状态
end

//第二段：组合逻辑，阻塞赋值
always@(*)begin
	if(!rst_n)
		begin
			nstate = state_initialize;
		end
	else
		case(cstate)
			state_initialize: begin
								if(sec_15 == 1'b1)            //该状态持续时间为1s，1s后，下一次状态更改为led1亮
									nstate = state_ready;
								else
									nstate = state_initialize;
							end
			state_ready: begin
								if(sec_15 == 1'b1)
									nstate = state_start;
								else
									nstate = state_ready;
							end
			state_start: begin
								if(sec_15 == 1'b1)
									nstate = state_stop;
								else
									nstate = state_start;
							end
			state_stop: begin
								if(sec_15 == 1'b1)
									nstate = state_query;
								else
									nstate = state_stop;
							end
			state_query: begin
								if(sec_15 == 1'b1)
									nstate = state_display;
								else
									nstate = state_query;
							end
			state_display: begin
								if(sec_15 == 1'b1)
									nstate = state_initialize;
								else
									nstate = state_display;
							end
			default:    ;
      endcase
end
endmodule

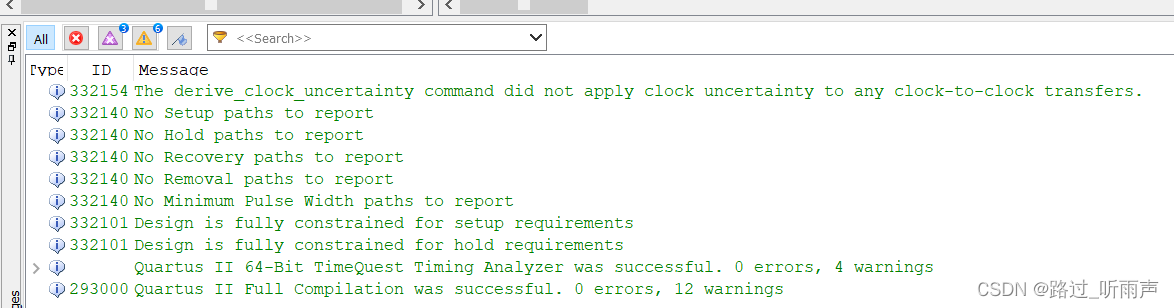

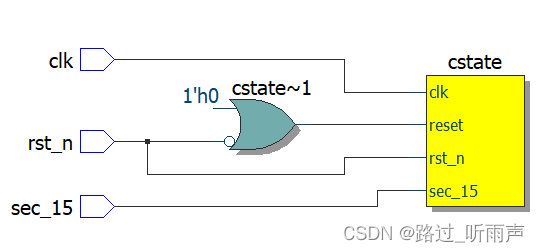

设计顶层模块Verilog HDL文件

module top_fsm(
	input wire clk,
	input wire rst_n
);

wire sec_15;//将两个模块的信号连接起来

//例化计时器模块
time_count inst_time_count(
.clk    (clk   ),//时钟，50MHZ
.rst_n  (rst_n ),//复位信号，下降沿有效，negative

.sec_15 (sec_15) //15s输出一个脉冲信号
);

//例化状态机模块
fsm inst_fsm(
.clk    (clk   ),//时钟，50MHZ
.rst_n  (rst_n ),//复位信号，下降沿有效，negative
.sec_15 (sec_15) //15s脉冲信号
);

endmodule
