STM32CubeMX 实现流水灯及 Keil 仿真逻辑分析

最新推荐文章于 2024-11-30 19:19:02 发布
最新推荐文章于 2024-11-30 19:19:02 发布
阅读量1.3k 收藏 10
点赞数 3
分类专栏： stm32 嵌入式 文章标签： stm32 单片机 arm 寄存器 c语言
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/m0_58892312/article/details/120881604
版权

文章内容：
1、安装 STM32CubeMX，配合 Keil5，使用 HAL库方式 C语言编译，使用 STM32F103C8T6 板。完成：3只 LED 流水灯，即用3个GPIO端口完成 3只 LED 红绿灯的周期闪烁。
2、使用 Keil5 的软件仿真逻辑分析仪功能观察3个 GPIO 端口的输出的时序波形。

目录

1 准备环境

1.1 安装 JDK

STM32CubeMX 是 Java 实现的，所以需要安装 JDK 环境。

1.2 安装 STM32CubeMX

STM32CubeMX 用于配置芯片并生成代码。

2 通过 STM32CubeMX 生成代码

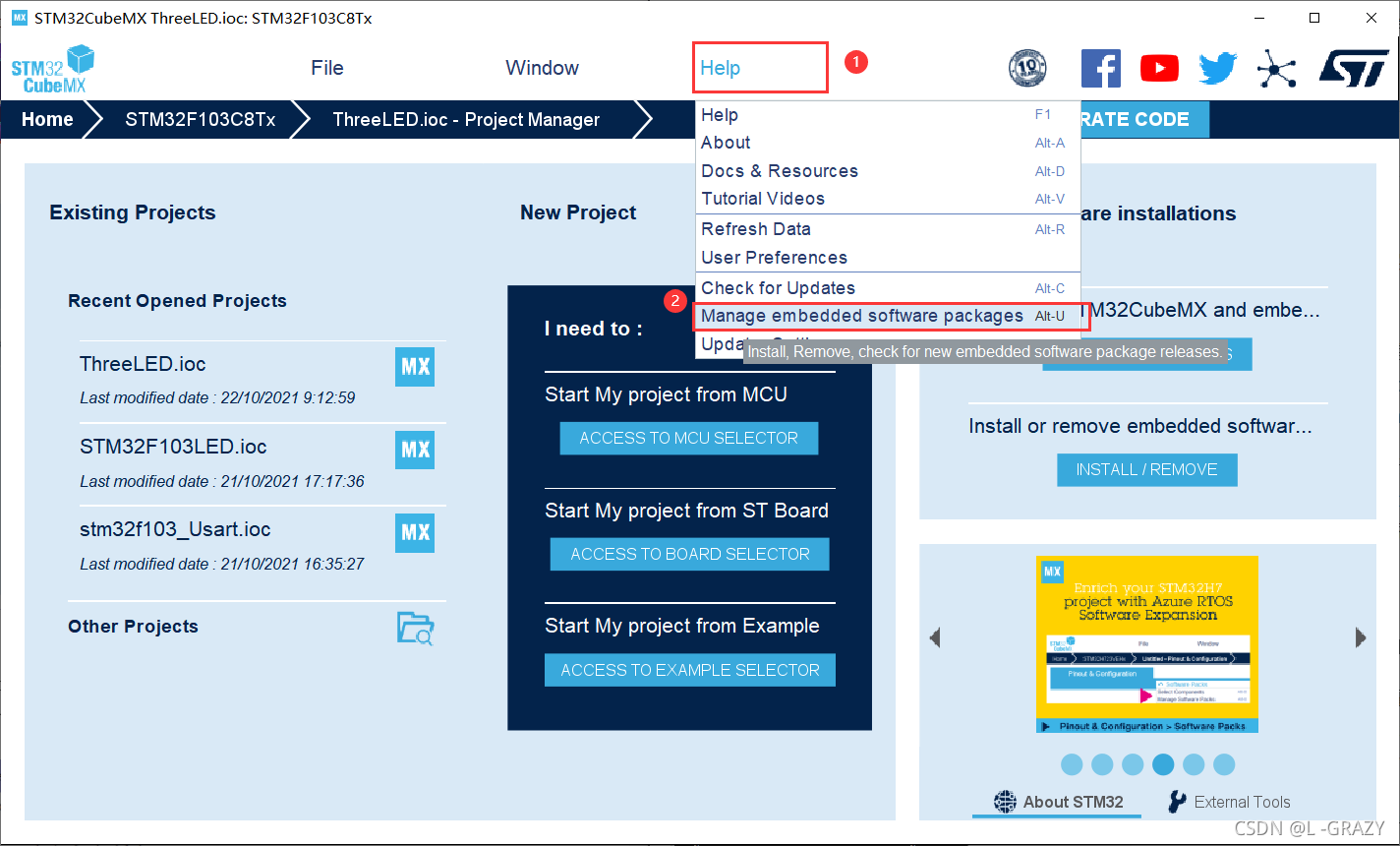

  • 安装完成之后，进如STM32CubeMX界面，点击Help->Mange embedded software packages下载固件库
    在这里插入图片描述

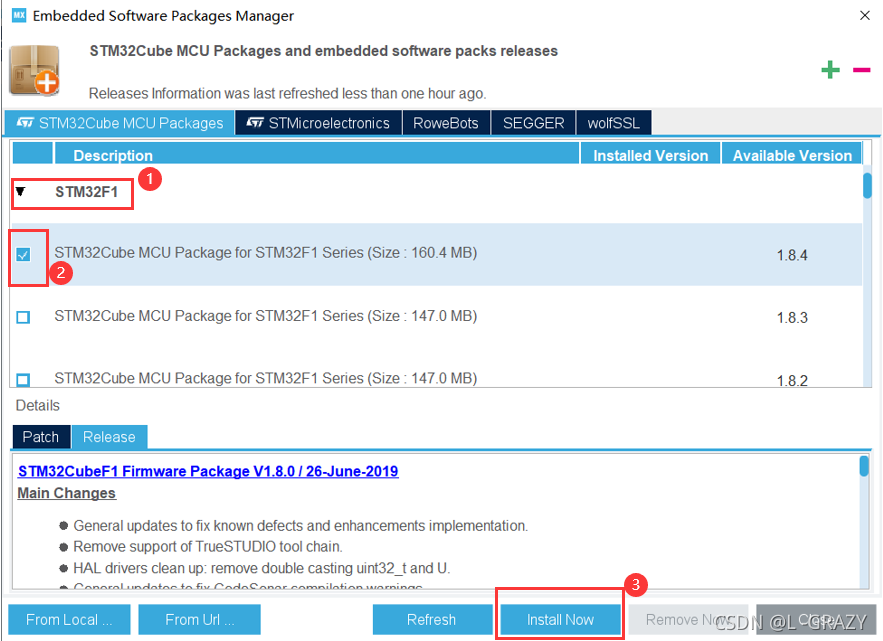

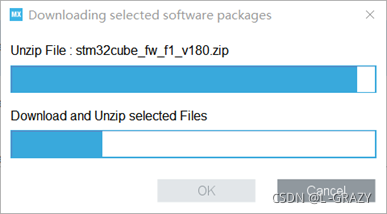

  • 选择使用的芯片类型，这里选择STM32F1，选中其中最新版的安装包，再点击 Install Now，等待下载即可
    在这里插入图片描述
    在这里插入图片描述

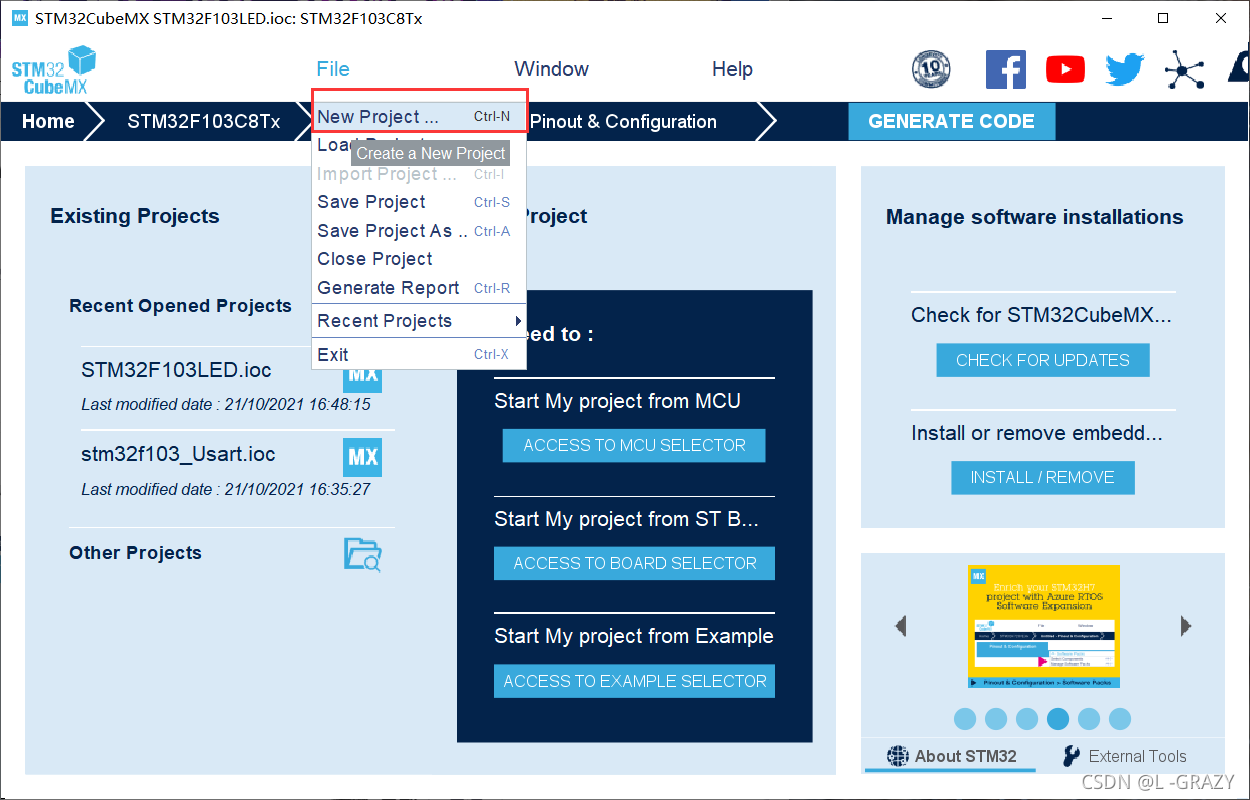

  • 下载成功之后，回到 Home 界面，开始建立工程。
    点击File->New Pioject，创建新工程。
    在这里插入图片描述

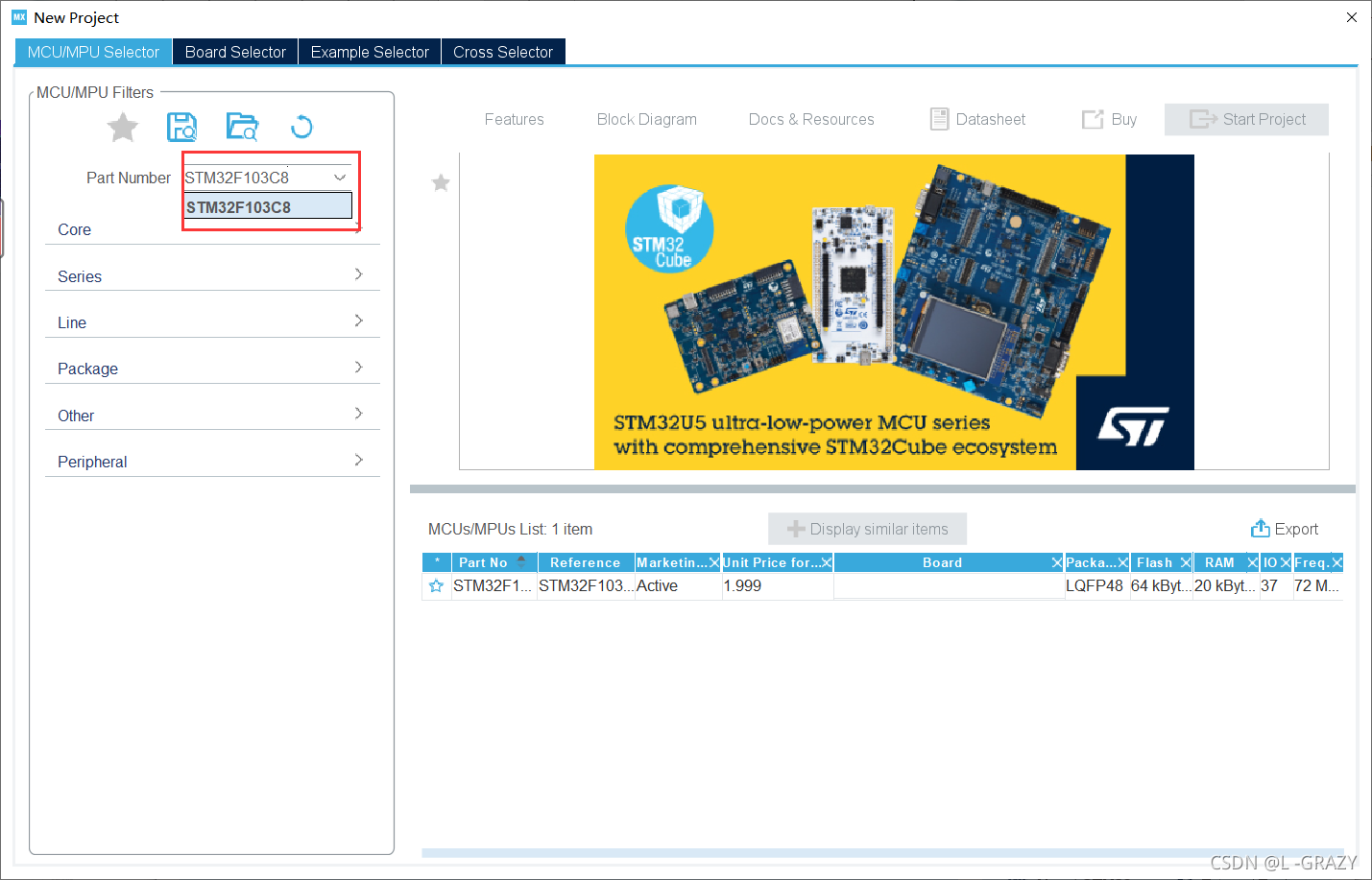

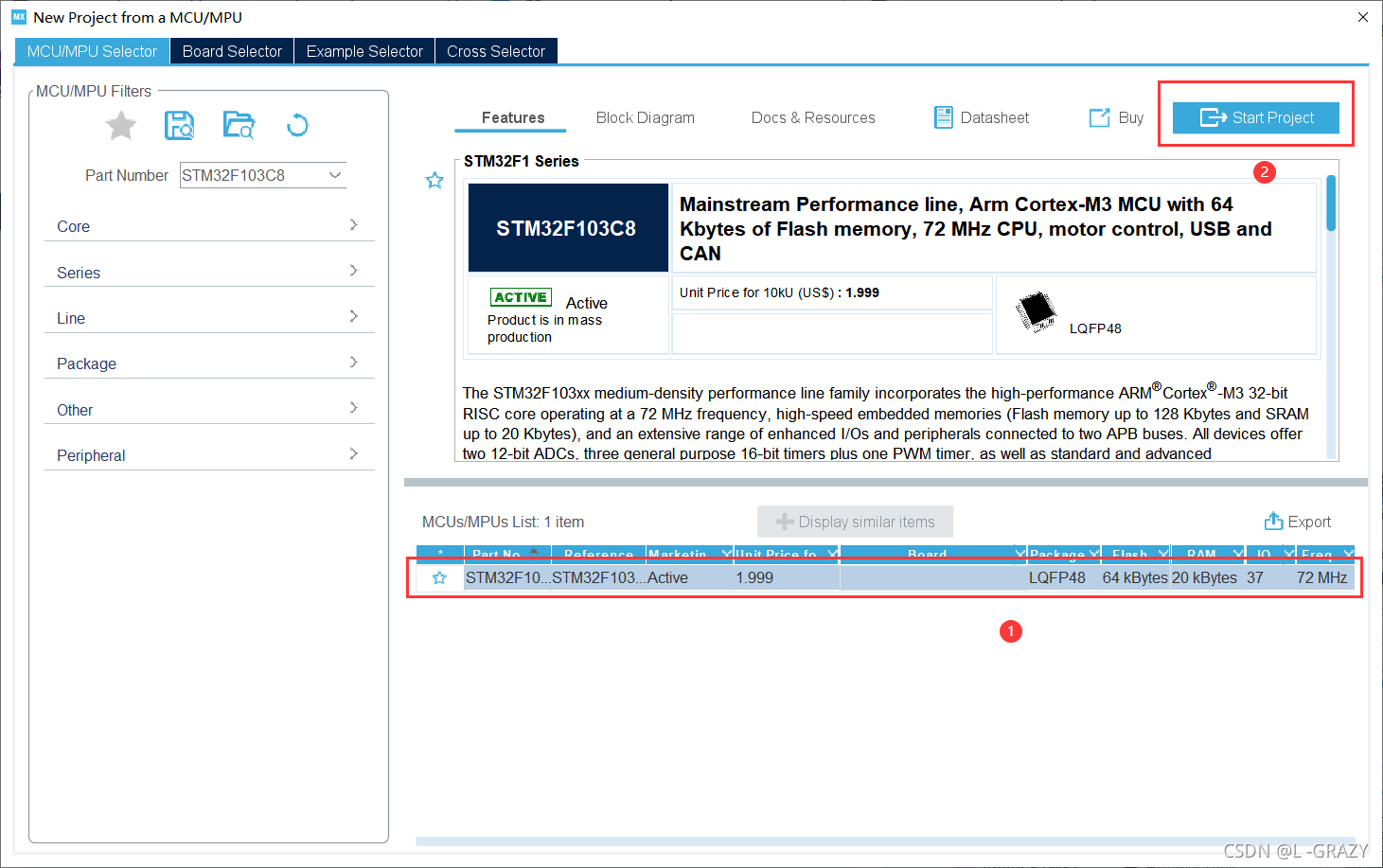

  • 此时会出现一个新界面，在 Part Number 里选择STM32F103C8芯片，之后右边会出现芯片信息，选中之后，点击 Start Project 进入工程即可
    在这里插入图片描述
    在这里插入图片描述

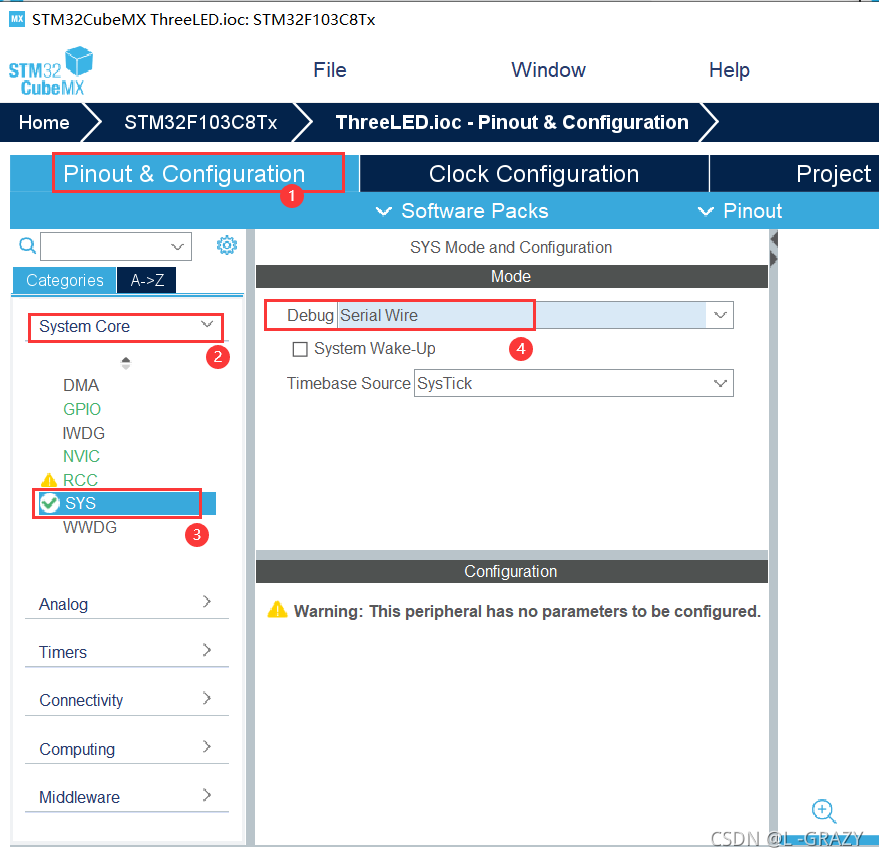

  • 进入界面后，在 Pinout &Configuration 栏里，配置系统调试接口SYS，选择 Serial Wire
    在这里插入图片描述

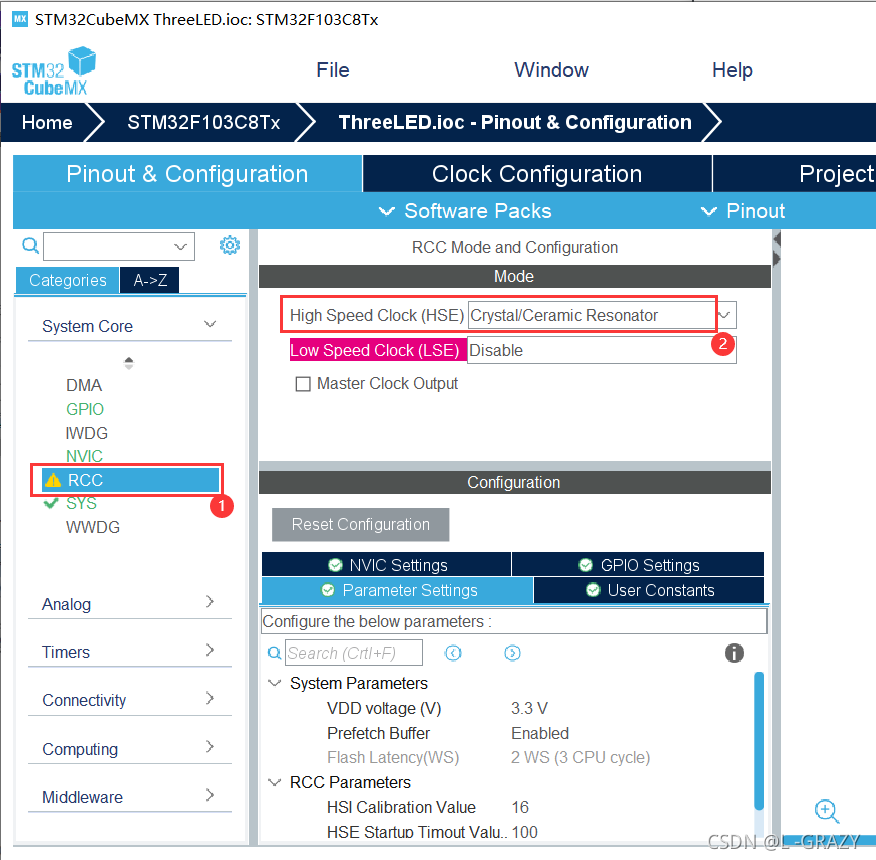

  • 配置外设，RCC设置，选择 HSE (外部高速时钟)为 Crystal/Ceramic Resonator(晶振/陶瓷谐振器)
    在这里插入图片描述

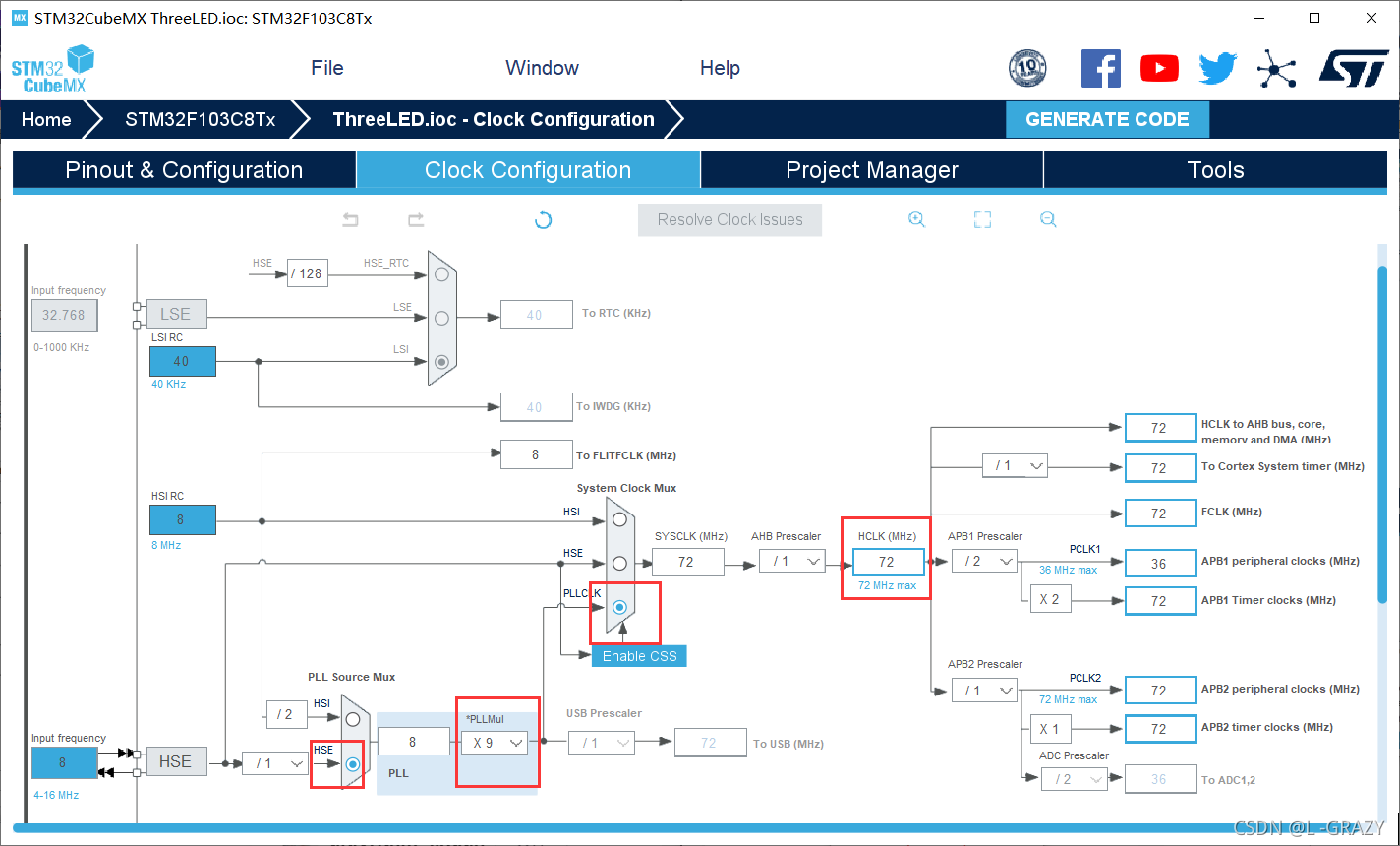

  • 配置时钟，在 Cook Configuration 栏里，按照下面方式将 STM32 最高时钟调为72M（RCC选择外部高速时钟）。
    在这里插入图片描述

  • 在习惯上会配置一下 USART1，用于串口调试，USART1 一般系统板上都会与 usb 接口连接在一起，可以通过数据线，与上位机通讯。当然，这里实现流水灯可以不需要这个功能。
    具体的 USART1串口通信介绍，可以参考我的下一篇文章：STM32的USART串口通讯—汇编输出hello windows！

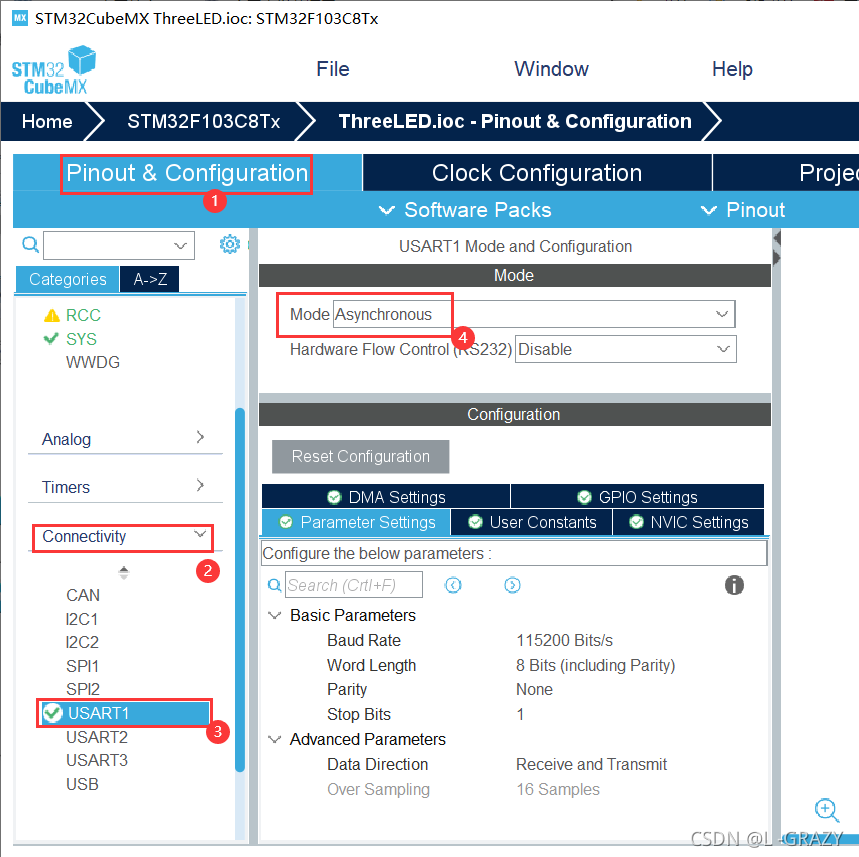

    在 Connectify 中，选择 USART1，模式选择 Asynchronous（异步），即可完成配置，下方可以修改波动率之类的设置，这里默认即可。
    在这里插入图片描述

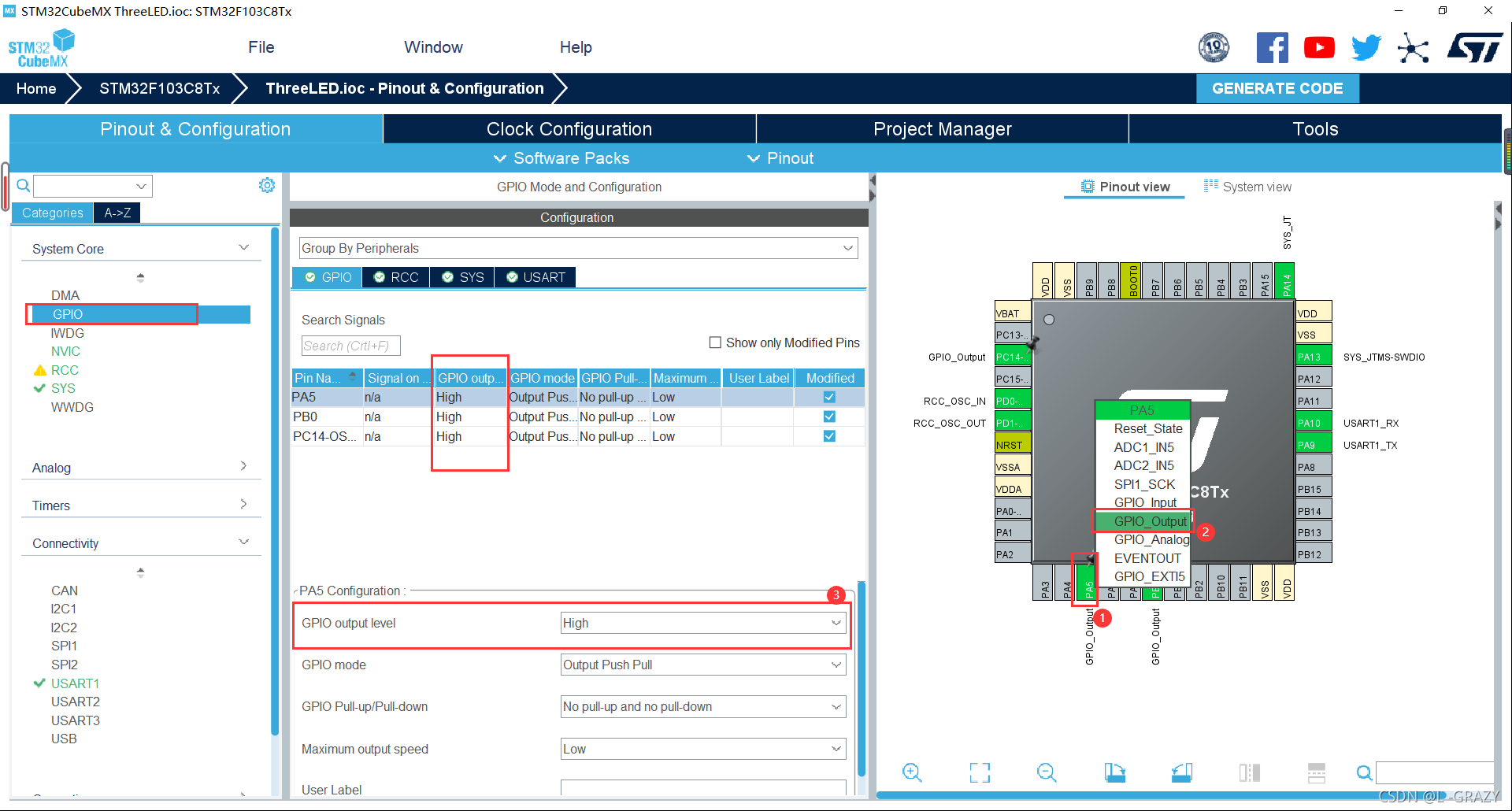

  • 配置 GPIO
    点击右侧芯片上所需要的引脚，点击管脚 PA5，在菜单中选择 GPIO_Output，依次配置其他引脚，这里选择管脚PA5 、PB0 、PC14。可以在左侧的 GPIO 中看到每个管脚的位置，输出模式改为高电平，其他不需要做改动。在这里插入图片描述

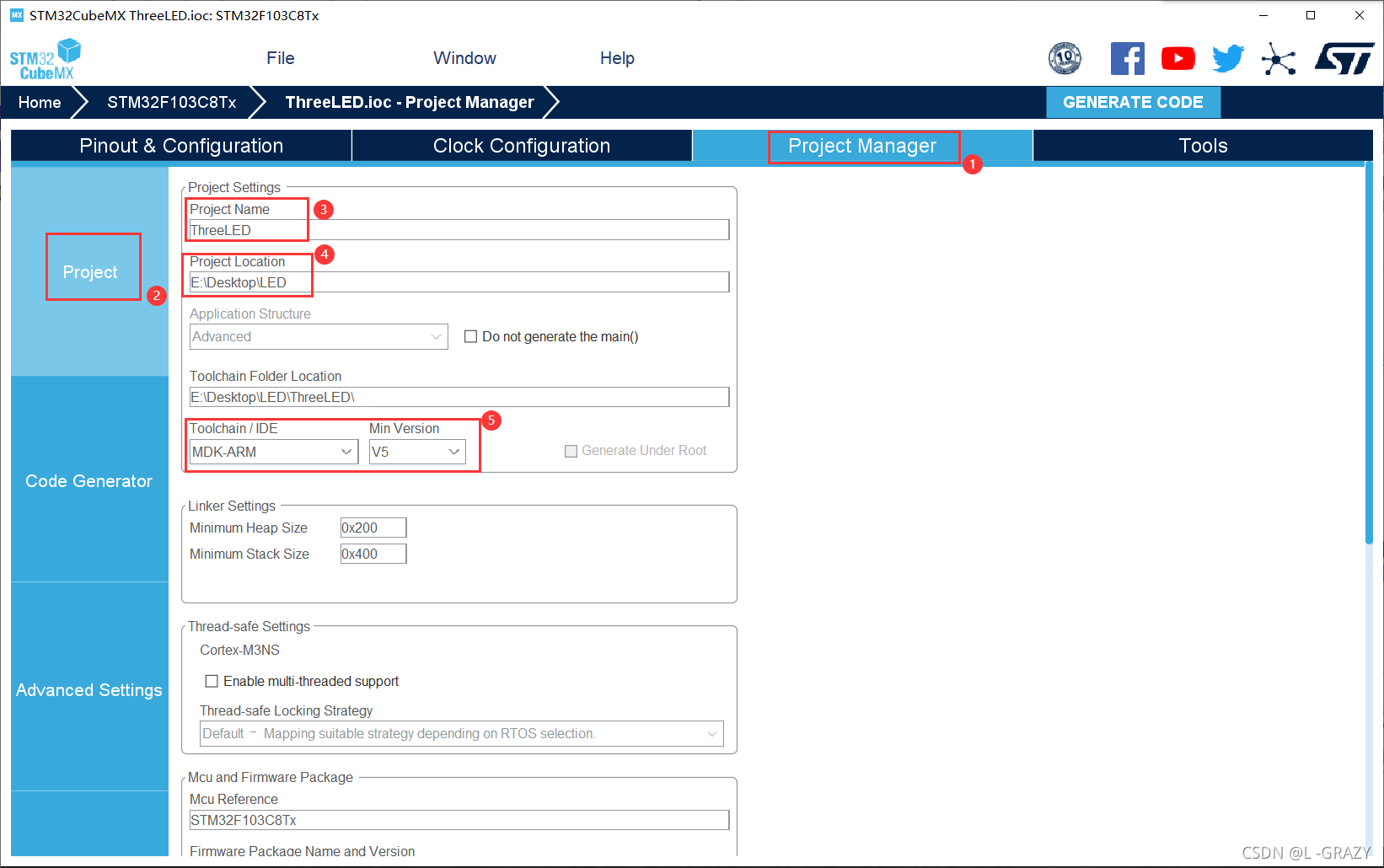

  • 工程设置，在 Project Manager 界面中选择 Project ，按要求填入相关信息，建议地址不要有中文字符和空格。
    这里选择 Keil5 编译器生成代码。在这里插入图片描述

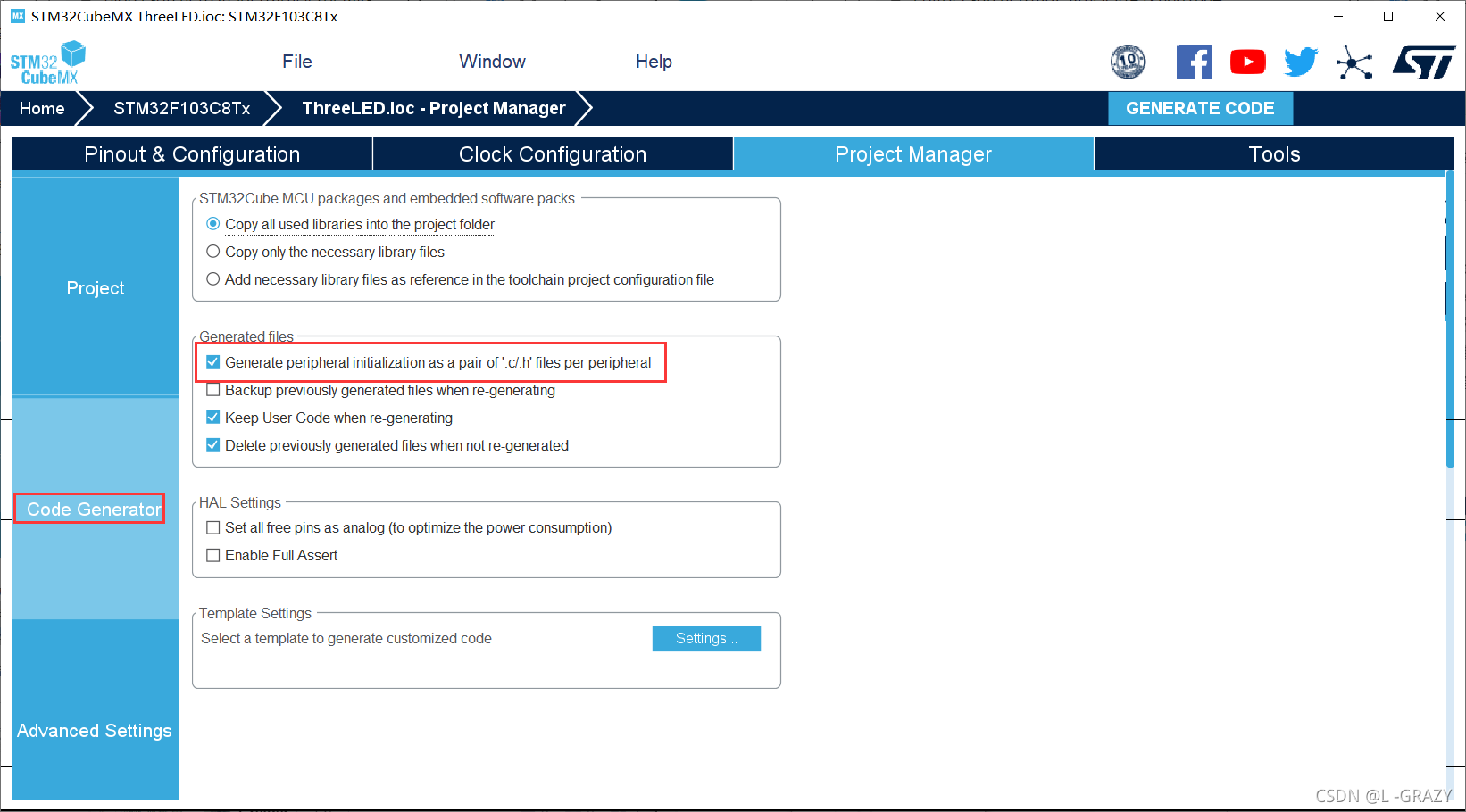

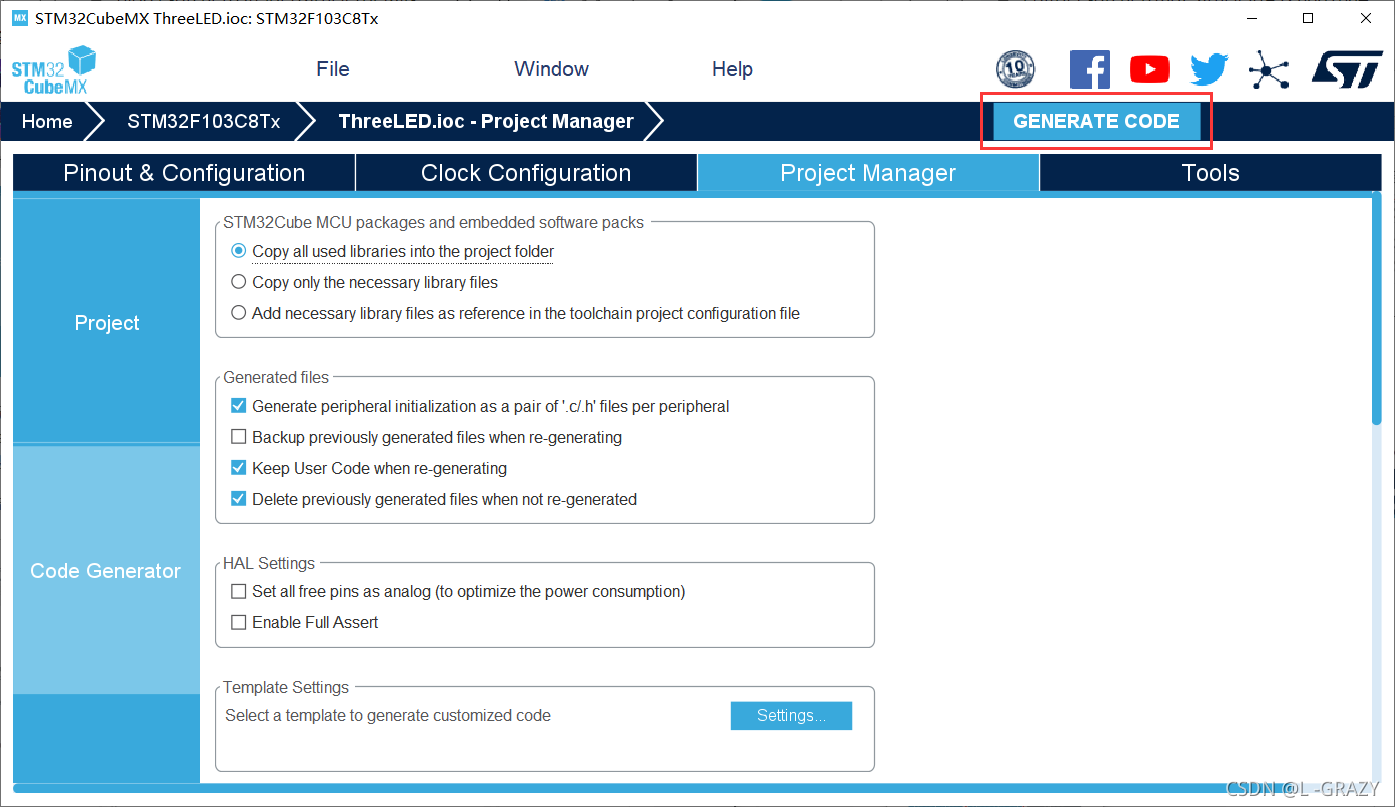

  • 在 Code Gendertor 中选中 Generate peripheral initialization as a pair of ‘.c/.h’ files per peripheral ，这样会单独生成刚刚配置的 gpio.c 和 usart.c 以及对应的头文件，如果有其他外设的配置也会单独显示出来，方便我们查看。
    在这里插入图片描述

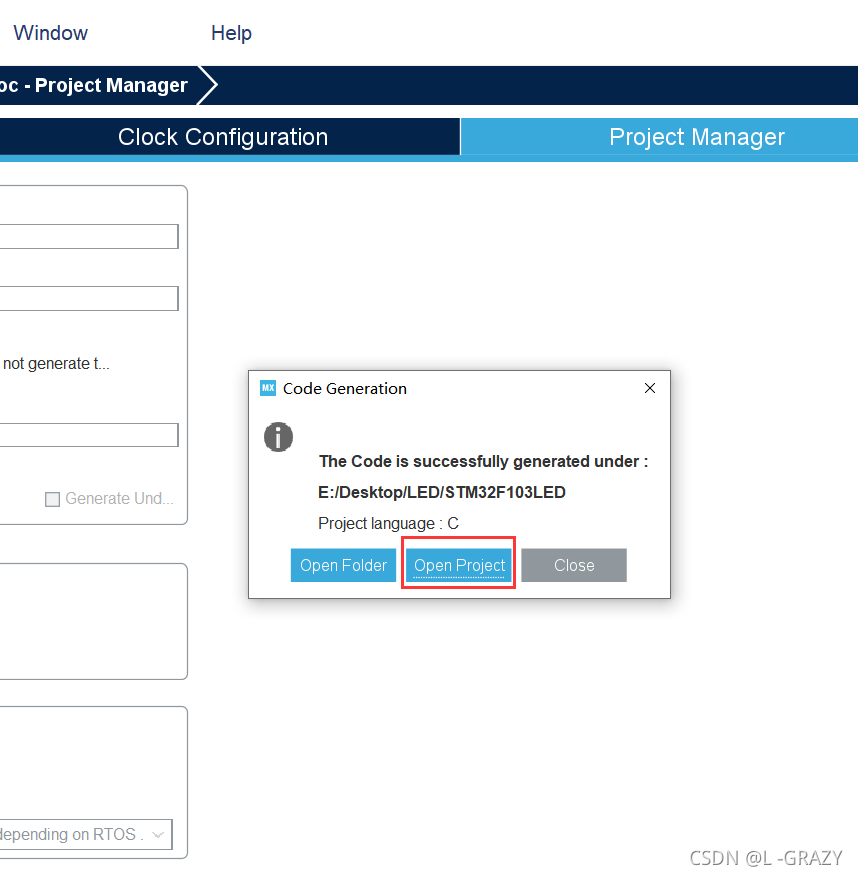

  • 最后点击 GENERATE CODE ，生成对应的工程文件，并点击 Open Project 自动通过 Keil5 自动打开工程。
    在这里插入图片描述
    在这里插入图片描述

3 通过 Keil5 生成 hex 文件

3.1 添加代码

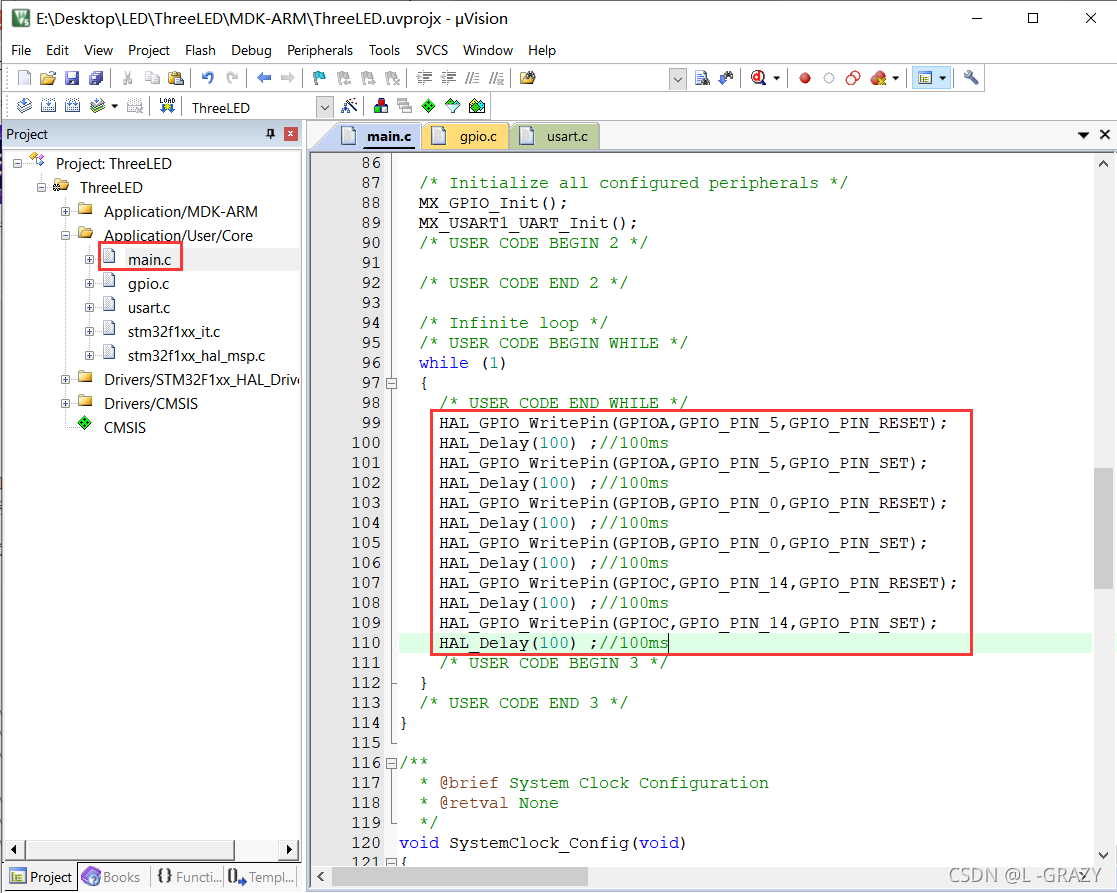

简单修改代码，在 main.c 文件里的 while(1) 循环内添加这些代码，如下所示：

while(1)
{
    /* USER CODE END WHILE */
HAL_GPIO_WritePin(GPIOA,GPIO_PIN_5,GPIO_PIN_RESET);
HAL_Delay(100) ;//100ms
HAL_GPIO_WritePin(GPIOA,GPIO_PIN_5,GPIO_PIN_SET);
HAL_Delay(100) ;//100ms

HAL_GPIO_WritePin(GPIOB,GPIO_PIN_0,GPIO_PIN_RESET);
HAL_Delay(100) ;//100ms
HAL_GPIO_WritePin(GPIOB,GPIO_PIN_0,GPIO_PIN_SET);
HAL_Delay(100) ;//100ms

HAL_GPIO_WritePin(GPIOC,GPIO_PIN_14,GPIO_PIN_RESET);
HAL_Delay(100) ;//100ms
HAL_GPIO_WritePin(GPIOC,GPIO_PIN_14,GPIO_PIN_SET);
HAL_Delay(100) ;//100ms
    /* USER CODE END WHILE */
}

在这里插入图片描述

代码解释：

  1. 延时函数：HAL_Delay(100) ;//100ms
    函数原型： void HAL_Delay (__IO uint32_t Delay)
    参数说明：Delay表示所要延时的时间大小，单位是毫秒。
  2. 写管脚函数：HAL_GPIO_WritePin(GPIOA,GPIO_PIN_5,GPIO_PIN_RESET);
    HAL_GPIO_WritePin(GPIOA,GPIO_PIN_5,GPIO_PIN_SET);
    函数原型： void HAL_GPIO_WritePin(GPIO_TypeDef * GPIOx, uint16_t GPIO_Pin,GPIO_PinState PinState)
    参数说明：GPIOx: 管脚组（x的取值为A~G）；
    GPIO_Pin: 管脚编号（x的取值为0~15）；
    PIN_State: 管脚的状态（取值为GPIO_BIT_RESET表示0，GPIO_BIT_SET表示1）（取0时，输出低电平，低电平LED亮；反之，则灭）

3.2 编译

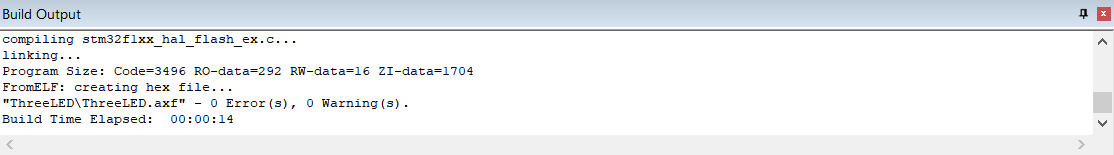

点击编译，生成 hex 文件。

注意：编译前要在魔法棒里提前设置生成 hex 文件。

在这里插入图片描述

4 运行效果

4.1 烧录

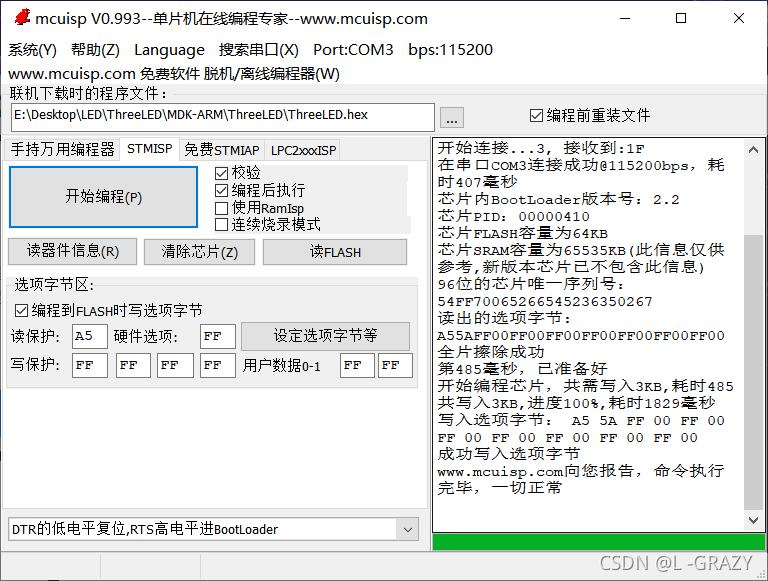

  • 使用 mcuisp 软件打开 hex 文件，将板子的 boot0 置1，boot1 置0，烧写进 STM32F103C8T6 板子中。
    电路连接及 mcuisp 软件的使用可以参考我的另一篇文章：STM寄存器点亮流水灯中的3.2和3.3部分。
    在这里插入图片描述

  • 烧录成功后，切记要将串口断电（直接拔掉），将板子的 boot0 置0，再插电，便可正常运行。

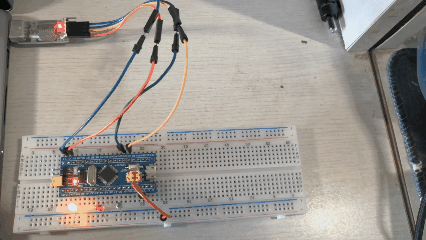

4.2 运行效果

在这里插入图片描述

5 Keil5 仿真观察管脚时序波形

在没有示波器条件下，可以使用 Keil 的软件仿真逻辑分析仪功能观察管脚的时序波形，更方便动态跟踪调试和定位代码故障点。

现在我们用此功能观察上面工程中3个 GPIO 端口的输出波形。

5.1 调试前配置

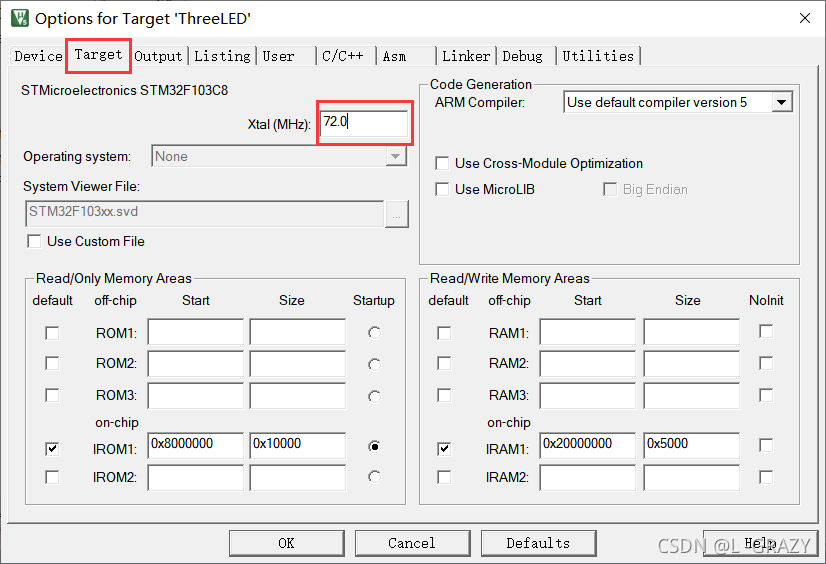

  • 首先，点击魔法棒，设置 Options for target
    将 Target 界面的 Xtal 改为72MHz，因为我们之前在 STM32CubeMX 里将外部晶振改为了72MHz，所以这里最好也改为72。
    在这里插入图片描述

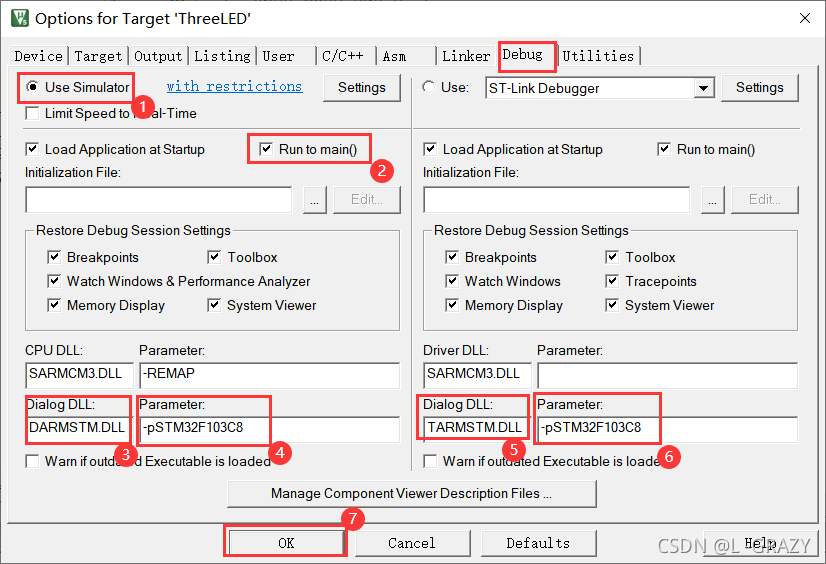

  • 设置 Debug
    安装图中的顺序进行修改，4 和 6 应该与自己选择的芯片一致，最后点击 OK 即可。
    在这里插入图片描述

5.2 调试并观测波形

  • 进入调试界面
    点击 Debug，进入调试。
    在这里插入图片描述

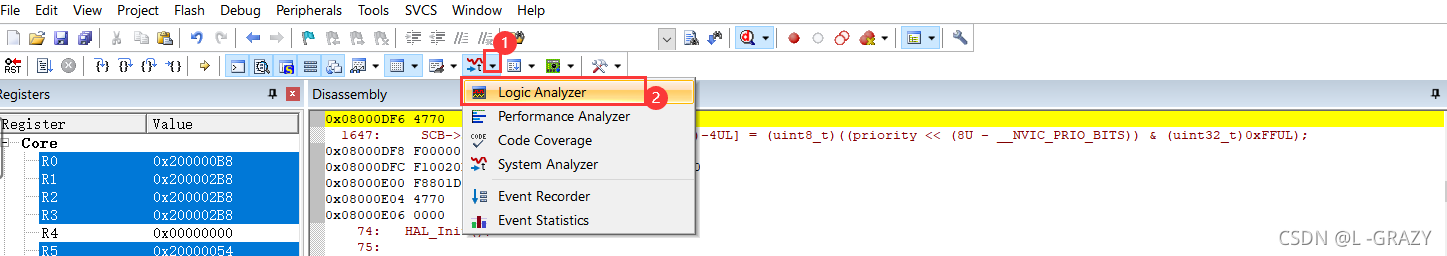

  • 选择逻辑分析仪
    在这里插入图片描述

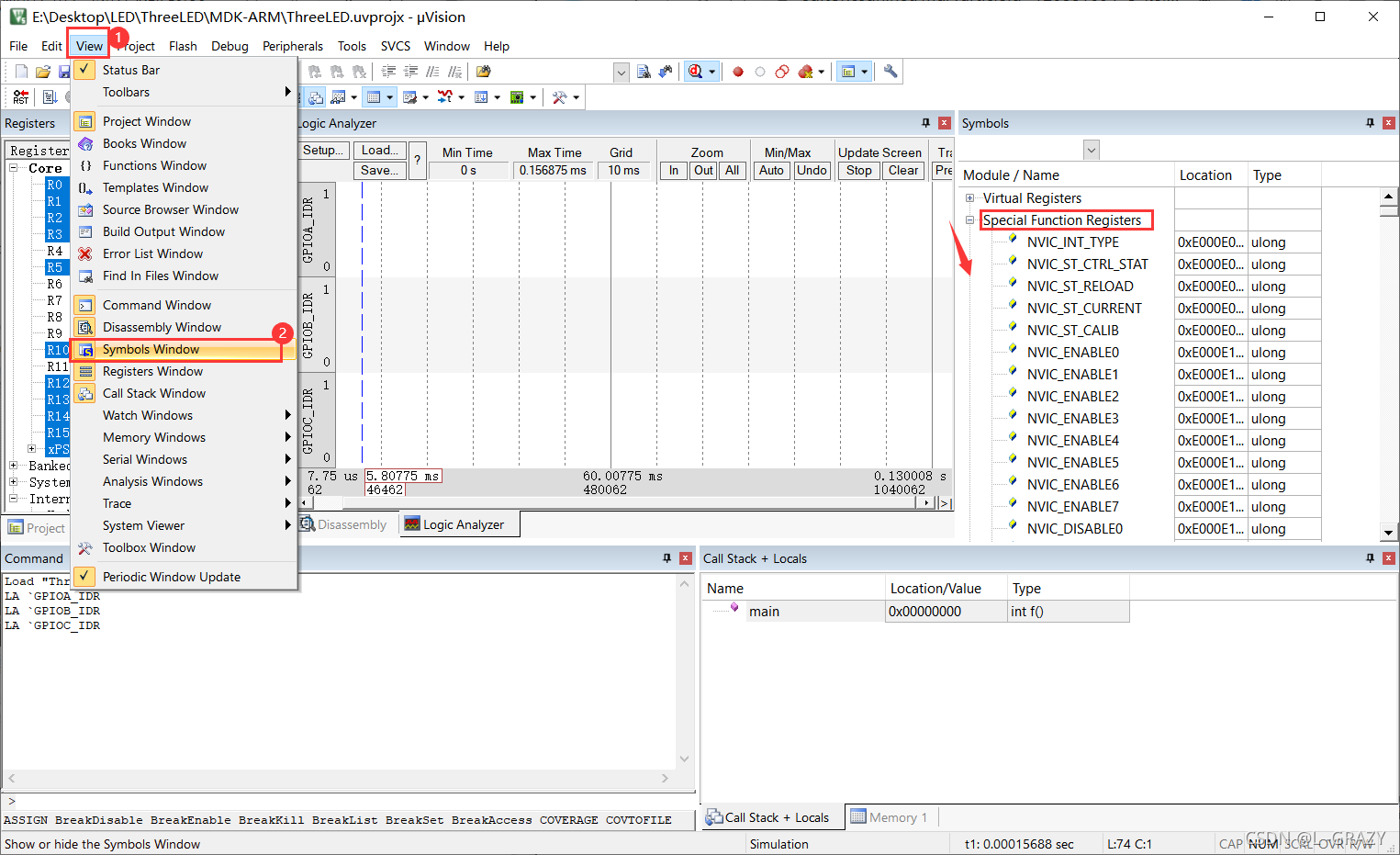

  • 打开 Symbols Window 窗口
    点击 View 菜单，选择需要观测的端口"Symbols Window" 选项，在弹出的窗口里 “Special Function Register” 里看到有查看波形的引脚。
    在这里插入图片描述

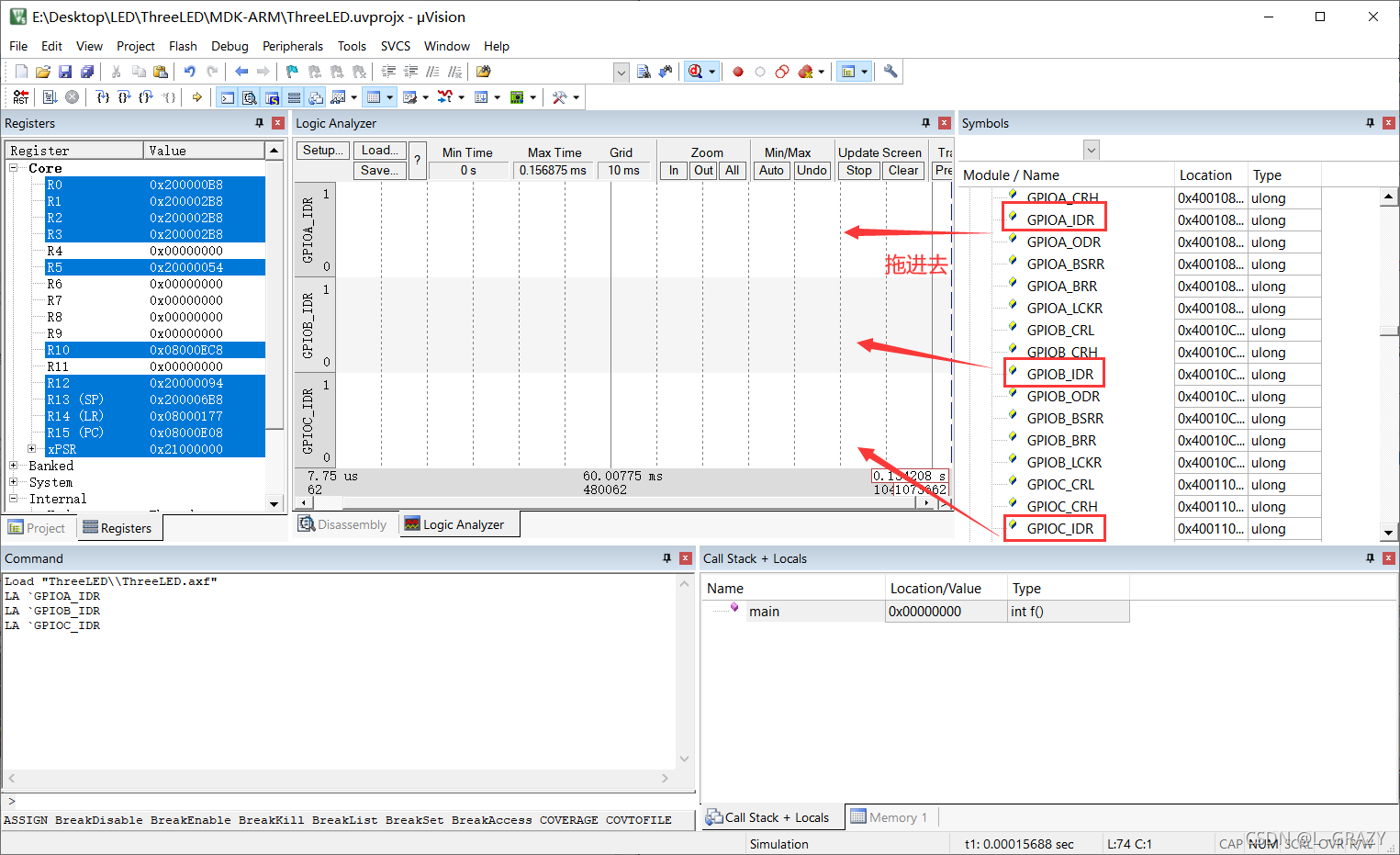

  • 选择需要观测的波形引脚
    我们这里选择将GPIOA_IDR、GPIOB_IDR、GPIOC_IDR拖入到逻辑分析仪里。
    在这里插入图片描述

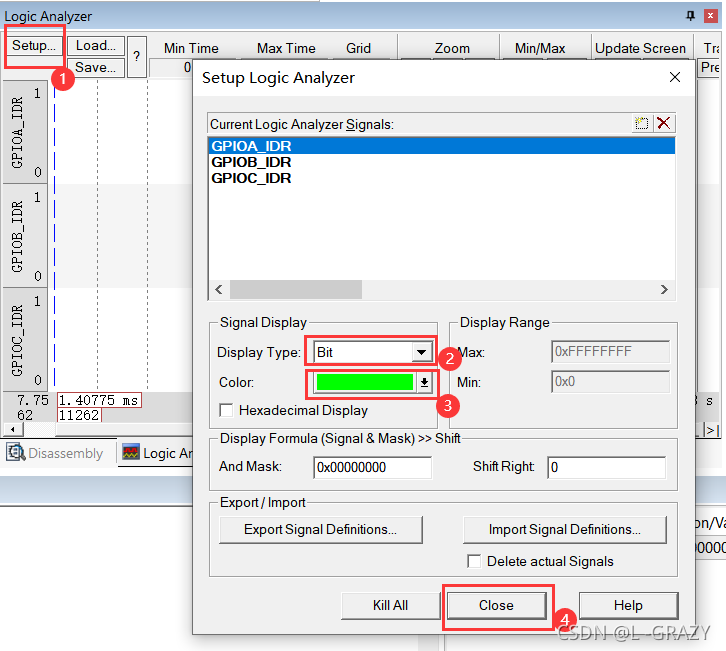

  • 点击 “Setup”
    将3个管脚的 Display Type 改为 Bit 显示，并可以为其配置颜色，最后点击 Close。
    在这里插入图片描述
  • 点击左上角的 Run 进行全速运行
    此时可以看到3个 GPIO 端口的输出电平。
    在这里插入图片描述

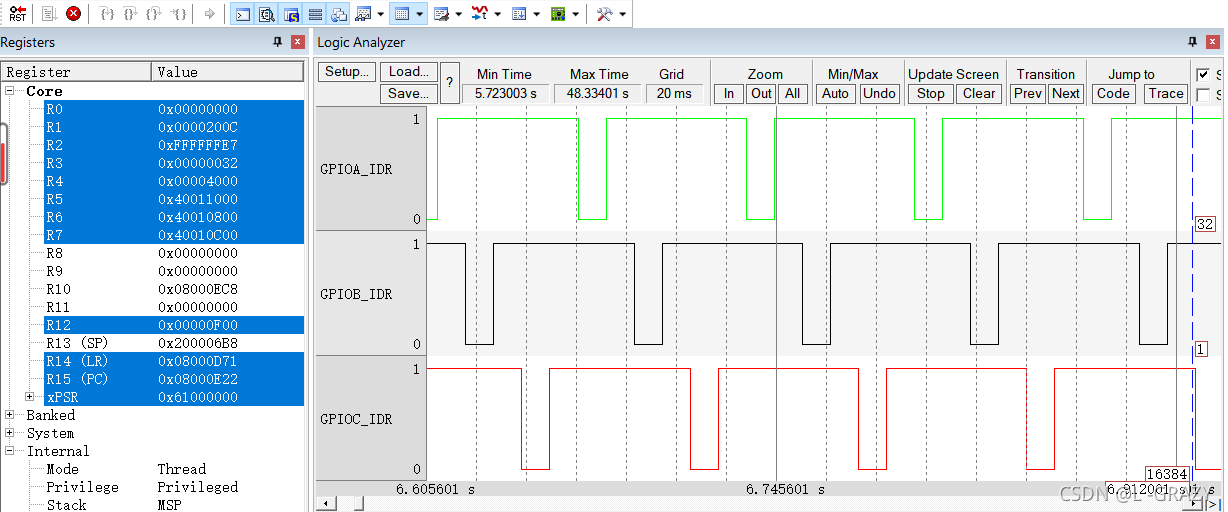

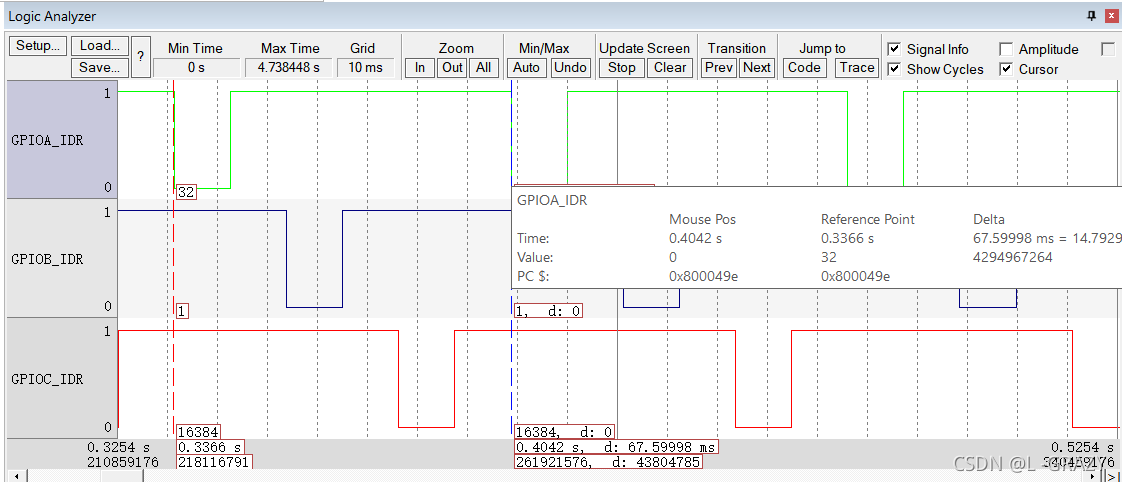

5.3 分析波形

观察发现，3个 GPIO 端口输出的电位变化与之前代码执行的实际效果一致；从下面的波形可以看出，LED 的闪烁周期实际约为600多ms（存在有误差）。经历一次周期，实际3个 LED 灯会依次进行一次亮灭、亮灭、亮灭，共600ms。所以仿真波形的周期与实际效果的闪烁周期其实还是有差距。
在这里插入图片描述

6 总结

通过 STM32CubeMX 点灯还是比较简单的，最起码不用自己写代码，小白上手较快。注意烧录时对板子的连接和配置，出现烧不进去的问题，不要心急，可以重新试几次，看看是接触不良的原因还是配置顺序，亦或是其他问题。文章有何问题，敬请斧正。

7 参考资料

1、使用STM32CubeMX之入门流水灯
2、STM32实现LED闪烁——基于HAL库
3、百度网盘链接：Keil 5仿真逻辑分析资料提取码：luha
