这篇博客介绍了如何使用STM32CubeMX配置GPIO实现LED流水灯，并通过Keil软件仿真逻辑分析仪观察GPIO和USART串口的时序波形。博主详细讲解了配置过程、代码修改以及波形分析，得出LED闪烁周期约为60ms。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

要求：

做一个LED流水灯作业，即用GPIO端口完成3只LED红绿灯的周期闪烁。

完成一个STM32的USART串口通讯程序（查询方式即可，暂不要求采用中断方式），要求：

设置波特率为115200，1位停止位，无校验位；

在没有示波器条件下，可以使用Keil的软件仿真逻辑分析仪功能观察管脚的时序波形，更方便动态跟踪调试和定位代码故障点。 请用此功能观察第1题中3个GPIO端口的输出波形，和第2题中串口输出波形，并分析其波形反映的时序状态正确与否，高低电平转换周期（LED闪烁周期）实际为多少。

1、运行环境

STM32CubeMX 用于配置芯片并生成代码。

    STM32CubeMX 官网下载地址：
    https://www.st.com/en/development-tools/stm32cubemx.html
    官网下载需要注册 ST 账号。

安装完成之后，进如STM32CubeMX界面，点击Help->Mange embedded software packages下载固件库

打开CUBEMX 进入主界面 选项File--New Project 开始建立新工程

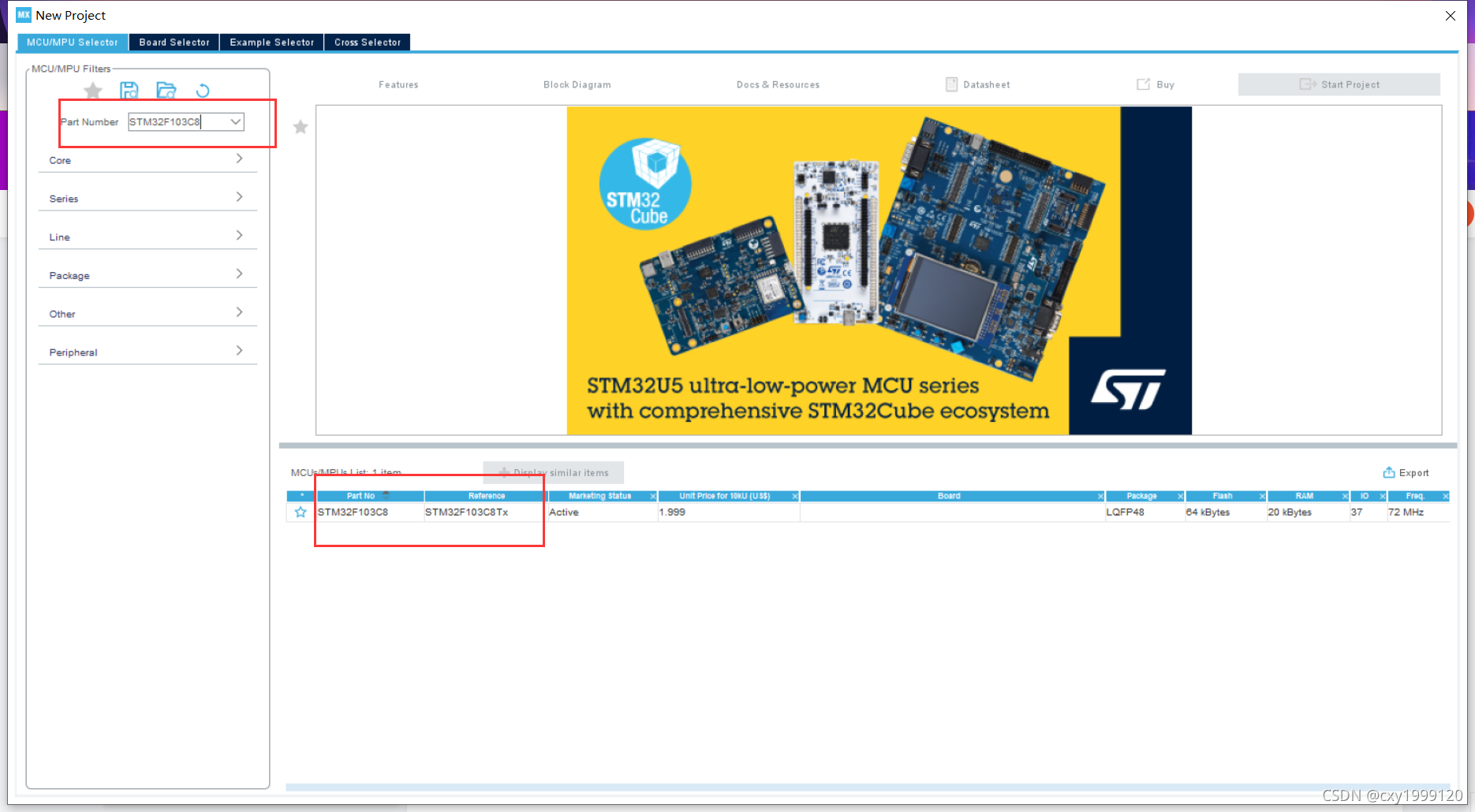

选择对应芯片
