使用STM32CubeMX实现流水灯

原创 已于 2022-10-18 19:33:28 修改 · 1.2k 阅读 · 7 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#stm32 #单片机 #arm

于 2022-10-18 19:32:34 首次发布
本文介绍了如何下载和安装STM32CubeMX并配置HAL库，详细步骤包括下载软件、安装HAL库，以及如何在STM32平台上新建工程、配置时钟和引脚，并演示了编译和仿真流程。适合STM32初学者快速上手。

文章目录

前言

目前生活中有很多地方都用到了单片机，单片机的运用已经非常广泛。STM32是一款比较流行也比较好用的单片机，已经实现了傻瓜式开发。

一、下载stm32cubemx并安装HAL库

1.下载stm32cubemx

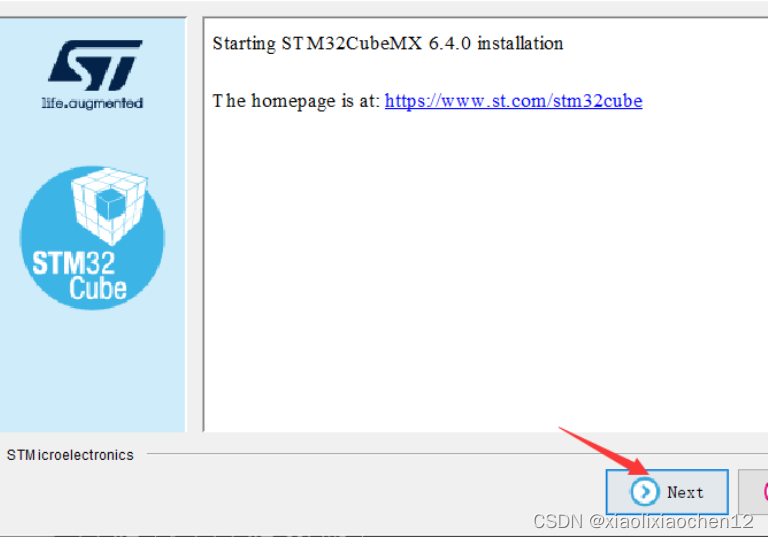

1.首先进入下载界面并点击next
在这里插入图片描述

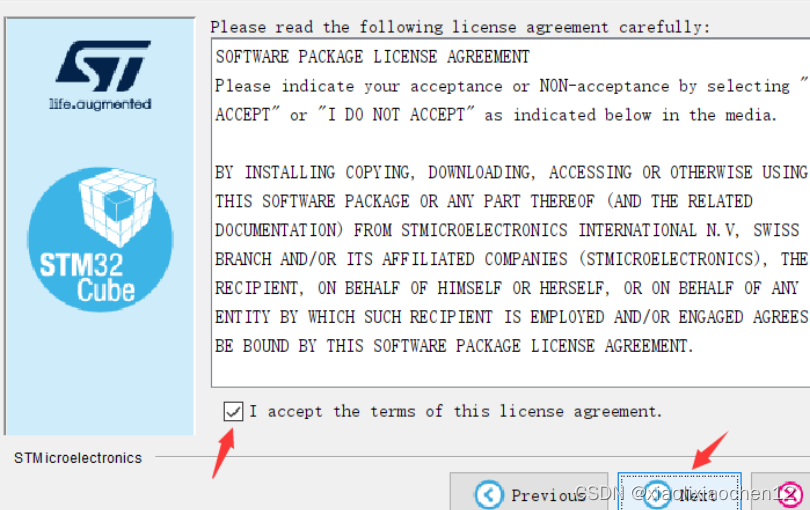

勾选同意并点击next
在这里插入图片描述

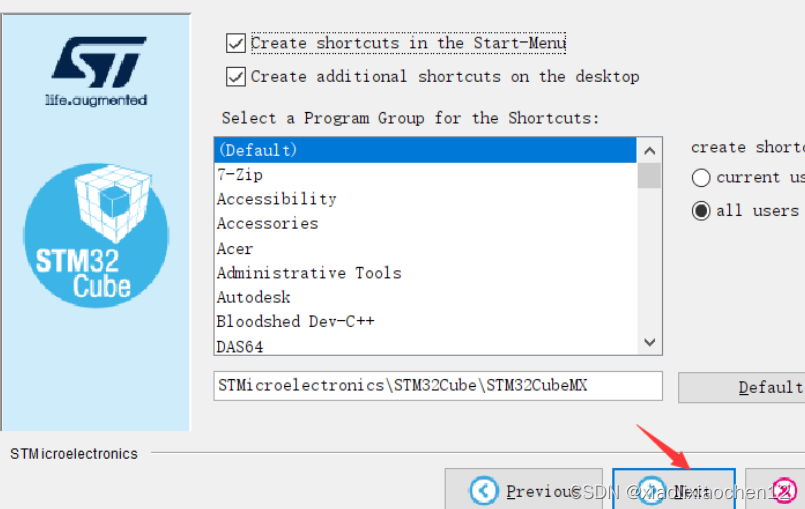

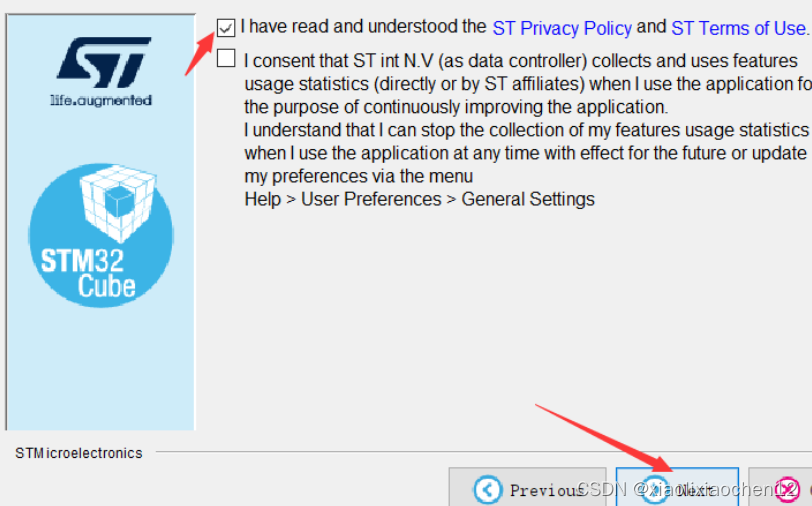

再次勾选并点击next
在这里插入图片描述

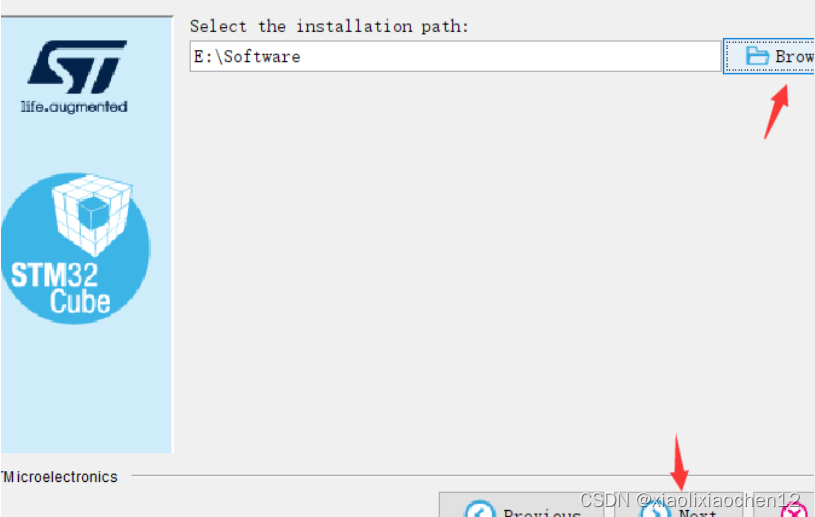

选择安装路径后点击next
在这里插入图片描述
然后点击next等待安装

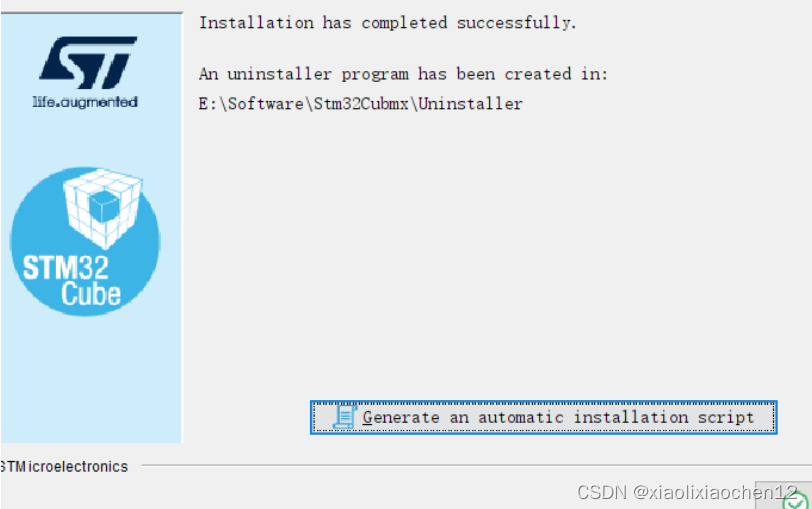

在这里插入图片描述
在这里插入图片描述
