电子知识笔记—LDO与DCDC选型指南

一、LDO与DCDC的核心差异与选型逻辑

1. 工作原理与特性对比

特性	LDO	DCDC
工作原理	线性调节，通过阻抗变化稳定输出	开关调节，通过高频开关转换能量
效率	低（η≈Vout/Vin）	高（80%~95%）
纹波噪声	极低（μV级）	较高（mV级）
压差要求	输入≥输出+压差（通常100~300mV）	输入可低于或高于输出（宽电压范围）
典型应用	低噪声模拟电路、传感器供电	高功率设备、电池供电系统
成本与复杂度	外围电路简单，成本低	需电感/电容，成本高

选型核心逻辑：

• 选择LDO：输入输出电压差小（如3.3V→3.0V）、低噪声需求（如ADC供电）、低功耗场景（如IoT传感器）。

• 选择DCDC：输入输出压差大（如12V→3.3V）、高功率需求（如电机驱动）、升压或升降压场景（如锂电池升压供电）。

---

二、合泰Holtek的LDO竞争优势

1. 高性能参数与特色型号

合泰Holtek的LDO产品线（如HT75xx系列）在以下领域表现突出：

• 超低静态电流：HT7530静态电流仅1μA，适合电池供电设备（如智能门锁），续航提升30%。

• 宽压差适应性：HT75xx系列压差低至100mV@100mA，支持锂电池直接降压（如3.7V→3.3V），效率高达90%。

• 高PSRR与低噪声：HT75xx的PSRR达70dB@1kHz，适用于射频模块（如BLE/Wi-Fi芯片供电），噪声抑制能力优于多数竞品。

2. 与低价LDO的竞争策略

维度	低价LDO（如SGM2036）	合泰Holtek HT75xx
压差	典型500mV@300mA，效率受限	100mV@300mA，提升轻载效率
温度范围	通常-40℃~85℃，工业场景受限	-40℃~105℃，适配汽车电子与工业设备
抗干扰能力	PSRR≤60dB，需额外滤波电路	PSRR≥70dB，简化设计
封装与集成	仅提供SOT-23，灵活性低	支持SOT-23/DFN/QFN，适应高密度PCB

合泰突围点：

• 性价比平衡：在相近成本下提供工业级可靠性，如HT7530价格比TI TPS7A系列低15%，但参数对标。

• 本土化支持：提供中文数据手册、免费Keil开发工具链，缩短开发周期50%。

---

三、实战选型案例与合泰方案推荐

1. 低功耗IoT传感器

• 需求：3.3V供电，输入电压3.0~4.2V（锂电池），静态电流＜2μA。

• 选型：HT7533-3（压差150mV@150mA，IQ=1μA），对比SGM2036（IQ=5μA），续航提升40%。

2. 工业电机控制模块

• 需求：12V→5V降压，输出电流2A，环境温度-40℃~105℃。

• 选型：DCDC方案（如Holtek HT7463同步降压芯片），效率92%，支持4.5V~36V输入，优于传统LDO方案（效率＜30%）。

3. 汽车电子供电

• 需求：24V→5V，抗浪涌±8kV，PSRR＞70dB。

• 选型：HT7550（车规级LDO），集成过压保护，ESD耐压15kV，通过AEC-Q100认证。

---

四、合泰LDO的市场定位与未来趋势

1. 差异化竞争：聚焦 高可靠性（工业/车规）、 低功耗（IoT）、 高集成度（内置保护电路）三大方向，避开低价LDO的红海市场。

2. 技术迭代：推出TDDI（触控+显示驱动集成）芯片，如HT7K21系列，整合触控与LCD驱动，减少外围元件30%。

3. 生态合作：与立创EDA等本土工具链深度适配，提供开源参考设计（GitHub），加速客户量产。

---

五、总结：选型决策树与合泰优势

1. 压差＜300mV且需低噪声 → Holtek HT75xx系列（如HT7530）。

2. 高压差/高功率/升压需求 → Holtek DCDC系列（如HT7463）。

3. 成本敏感但需基础性能 → 低价LDO（谨慎评估长期可靠性）。

合泰核心价值：在 效率、可靠性、本土支持 三方面构建壁垒，成为中高端应用的性价比优选。

---

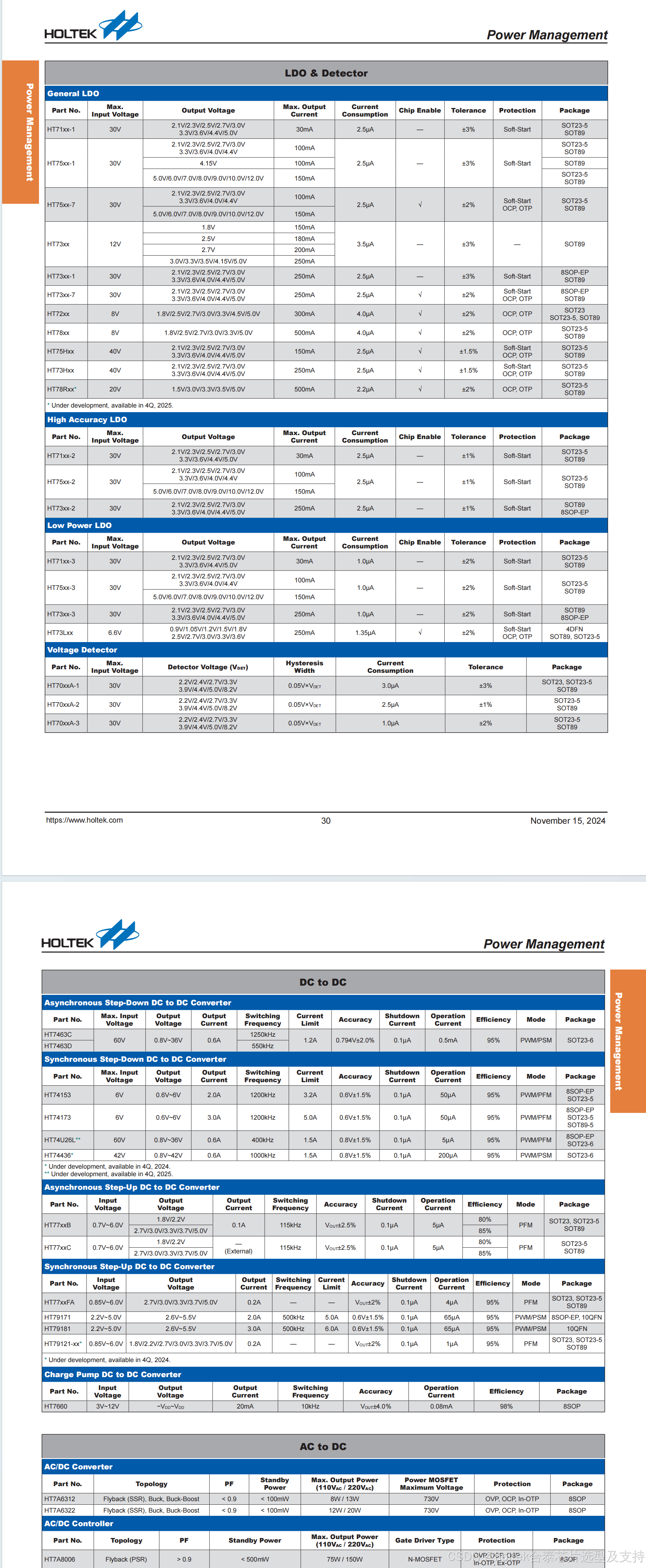

参考资料：Holtek官网数据手册、行业实测报告、竞品对比分析
