一、基础概念
LDO是Low Dropout Regulator 的缩写,中文称为“低压差线性稳压器”。其主要作用是将输入电压稳定地降低到目标输出电压,并保持输出电压稳定;常用于低功耗、低噪声和高稳定性的场景(例如音频设备对噪声敏感的模拟电路;主控MCU提供稳定的电压供电;LCD显示屏幕的偏压电路等)。
二、常规应用电路
Tip:提供电路仅供参考,详细元件参数根据具体应用选定

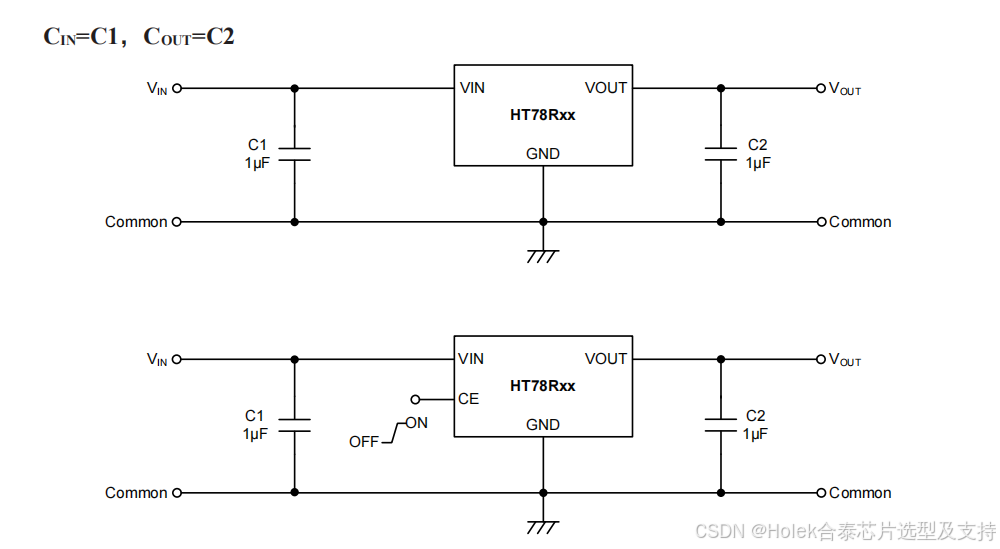

2.1基本电路

2.2大电流输出电压稳压器

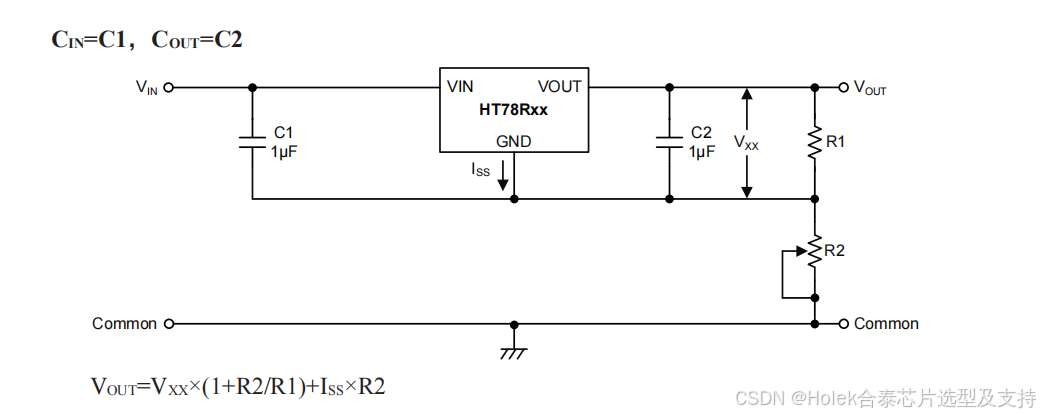

2.3增加输出电压的电路

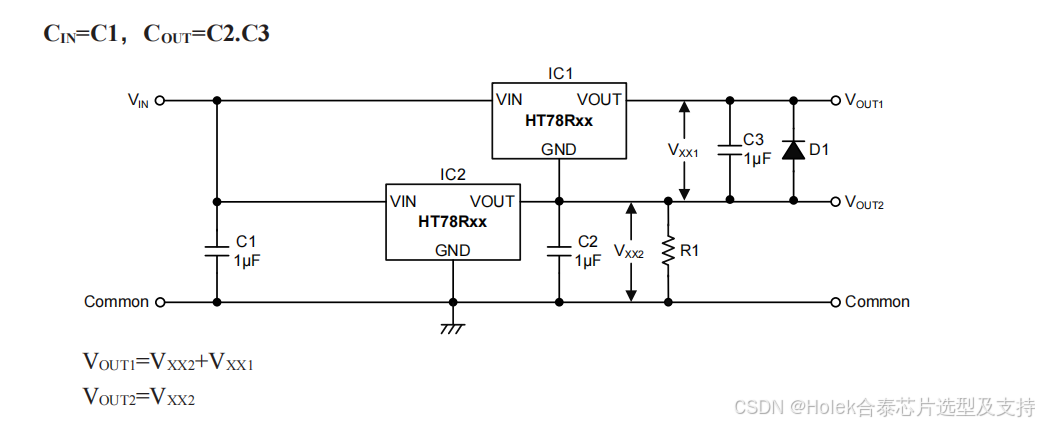

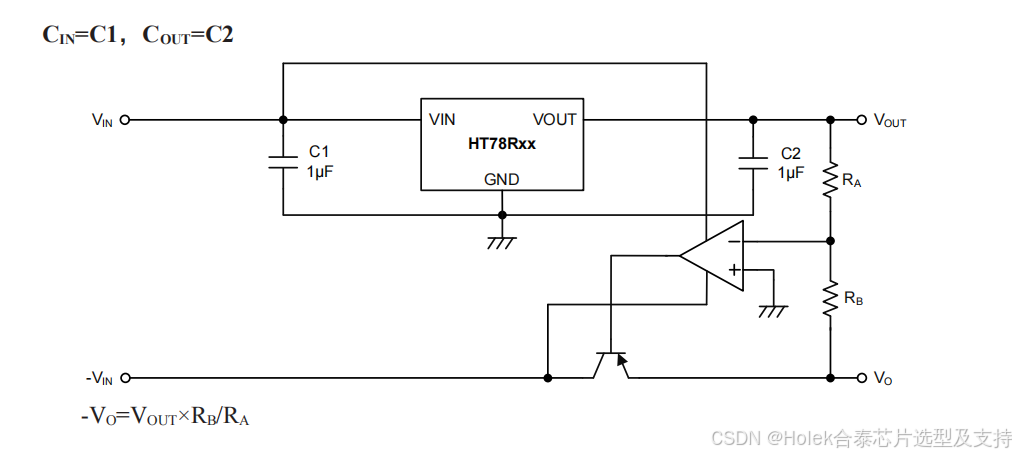

2.4双电源电路

2.5跟踪稳压器

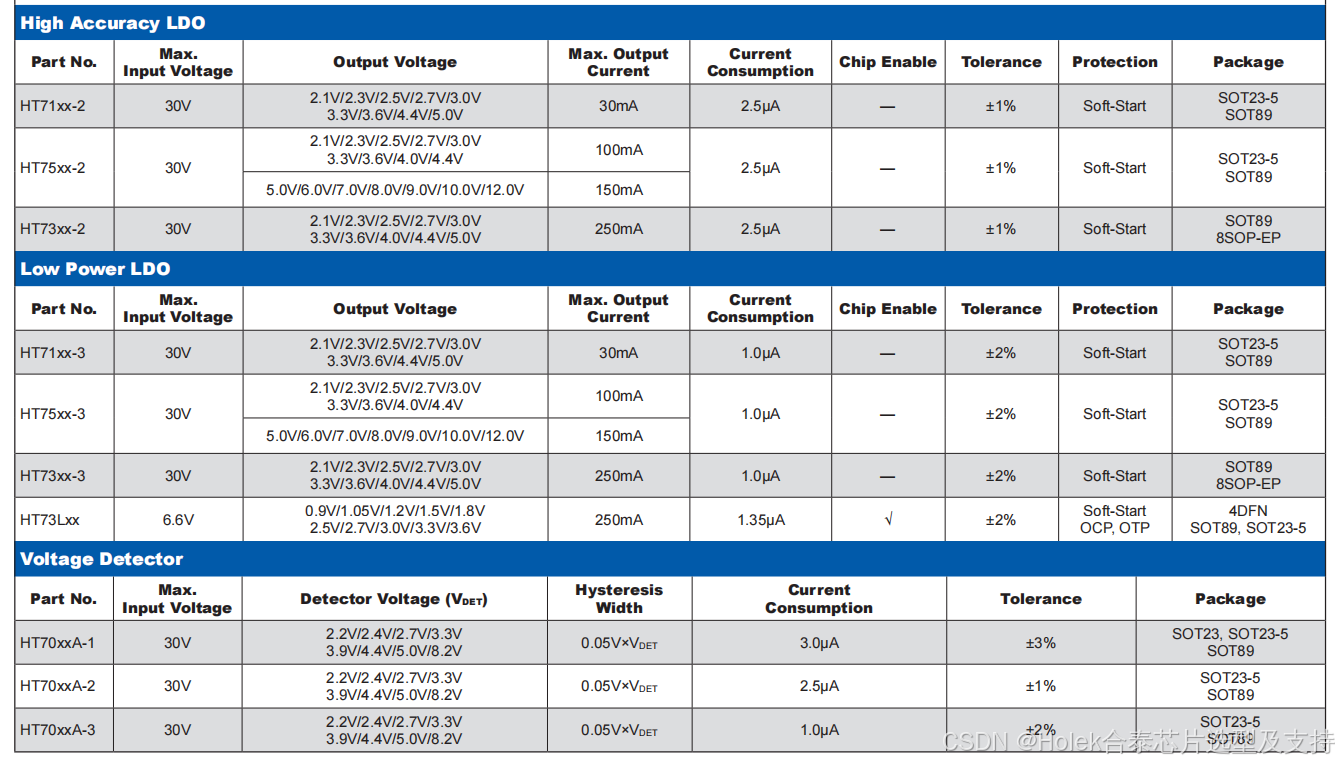

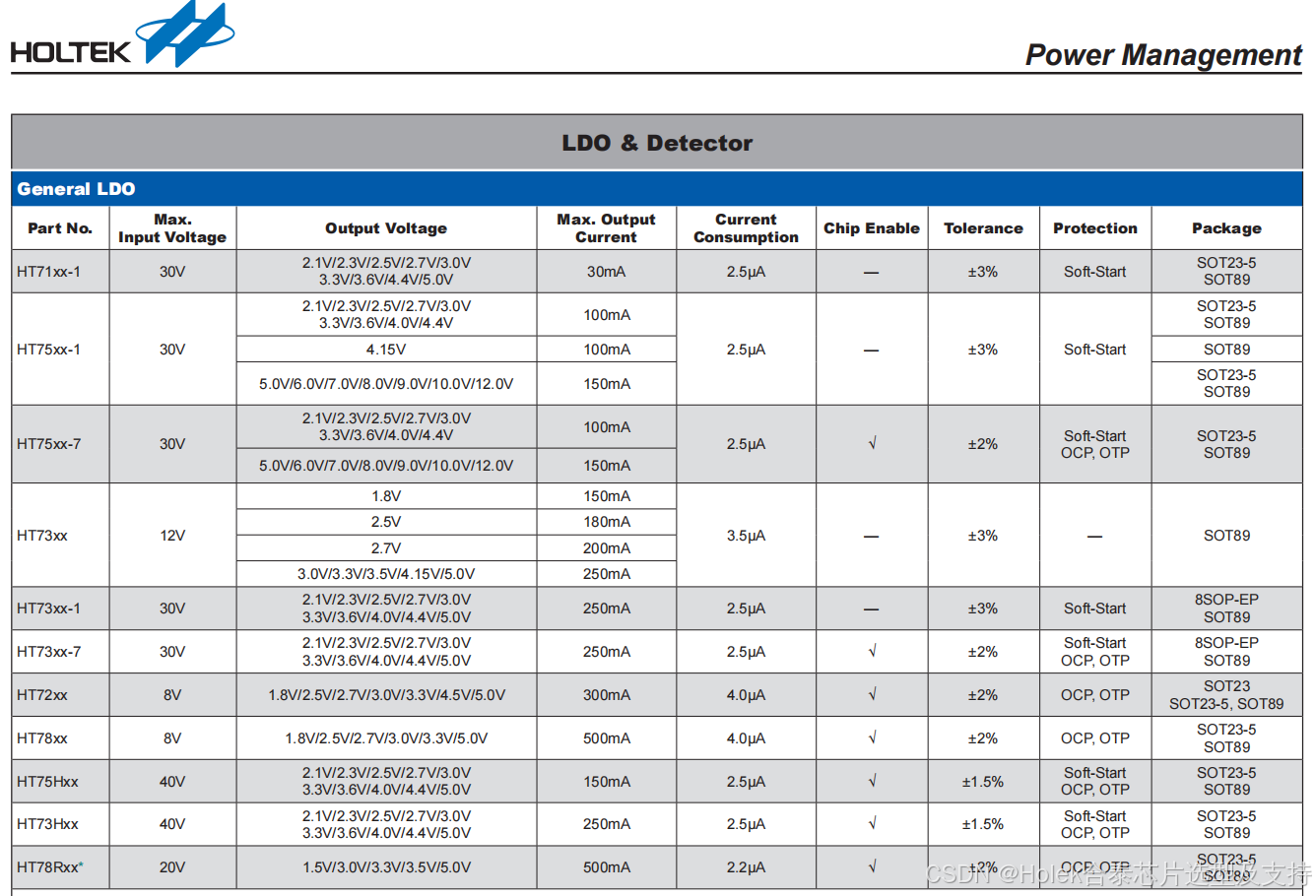

三、选型技巧
3.1 输入电压范围 Vin
要求:确保LDO的输入最大电压覆盖实际应用中的最大电压。
建议:输入电压通常来自电池、适配器或前级电源,选择的LDO应支持输入电压的波动范围(如锂电池的输出电压可能从4.2V到3.0V)。
3.2 输出电压Vout 和 容许电压精度偏差%
要求:输出电压应满足负载设备的需求且在接受的容许偏差范围内(±3%,±2%,±1%)。
建议:选取支持固定输出电压的LDO,选型时明确需求。
3.3 输出电流
要求:确保LDO的最大输出电流能满足负载需求,且具有一定余量(1.2倍)
建议:选择最大输出电流大于实际负载需求的LDO,避免过载和热关断的问题
3.4 电流消耗
对低功耗的应用场景,选择低静态电流LDO(如 -3系列 1μA)
3.5 特殊功能要求
Tip:
过电流保护和过结温保护,即使输出短路接地也可以防止芯片损坏。当输出短路至地时,输出电流将钳位到最小电流,结温将上升。一旦结温超过 150°C,芯片将关闭电源元件以防止热损坏。当结温降至 130°C 时,保护将解除。在输入电压 18V 以上应用,使用 SOT23-5 封装,因为此封装导热性能较差,当输出发生短路,芯片可能因内部瞬间温度上升造成芯片损坏。.
芯片使能引脚CE,一般为高电平有效,用于外部器件控制输出电压。
软启动功能有效地避免了在上电时输出过冲幅度的问题。
3.6 PCB布局注意
1.VIN输入电容Cin必须放置在靠近Vin引脚处。
2.Vout输出电容Cou必须放置在靠Vout引脚处。
3.Vin输入端到芯片Vin引脚路径,铜箔尽量加宽。
4.SOT89封装必须预留导热铜箔。
