stm32_时间戳

学习内容：

时间戳：

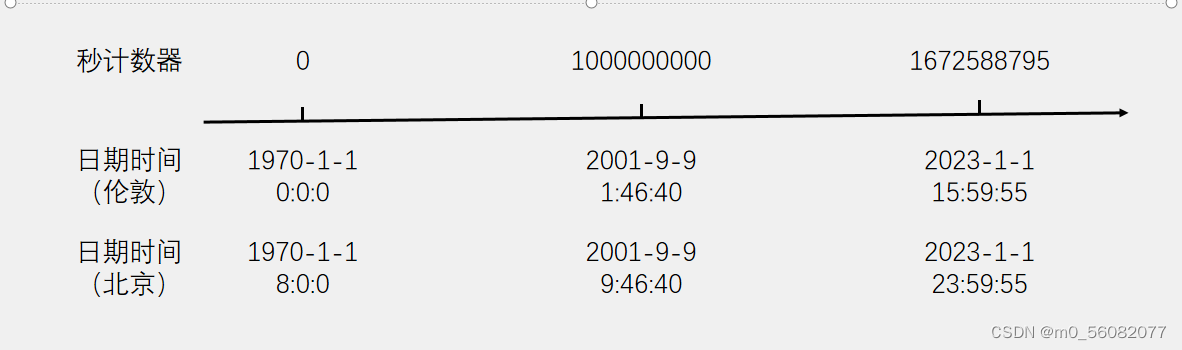

1.Unix 时间戳（Unix Timestamp）

2.定义为从UTC/GMT的1970年1月1日0时0分0秒开始所经过的秒数，不考虑闰秒

GMT：GMT（Greenwich Mean Time）格林尼治标准时间（伦敦时间）是一种以地球自转为基础的时间计量系统。它将地球自转一周的时间间隔等分为24小时，以此确定计时标准

UTC：UTC（Universal Time Coordinated）协调世界时是一种以原子钟为基础的时间计量系统。它规定铯133原子基态的两个超精细能级间在零磁场下跃迁辐射9,192,631,770周所持续的时间为1秒。当原子钟计时一天的时间与地球自转一周的时间相差超过0.9秒时，UTC会执行闰秒来保证其计时与地球自转的协调一致

3.时间戳存储在一个秒计数器中，秒计数器为32位/64位的整型变量

4.世界上所有时区的秒计数器相同，不同时区通过添加偏移来得到当地时间

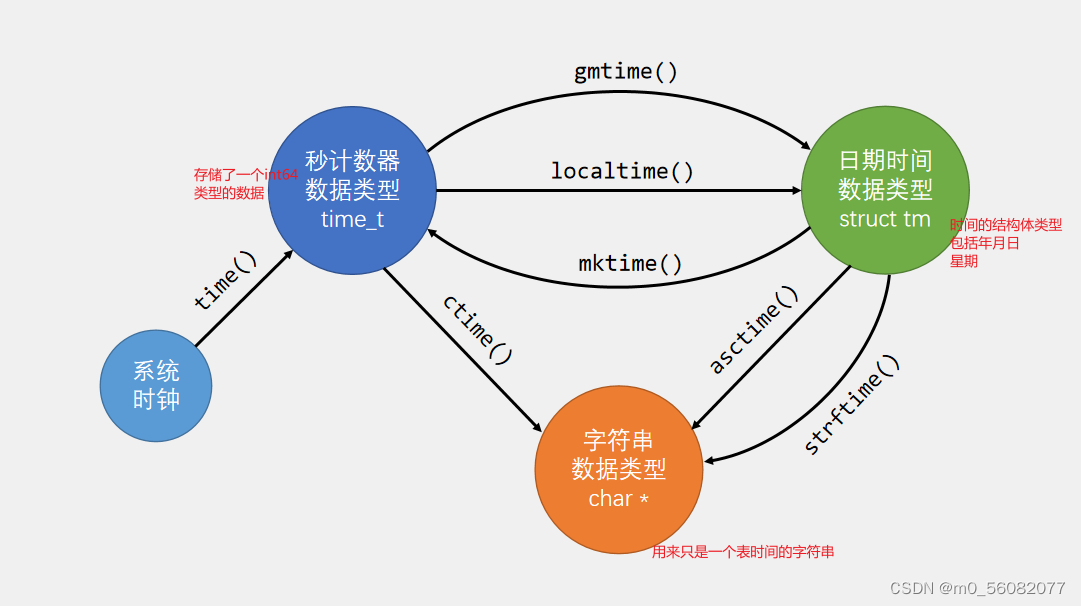

 时间戳转换：

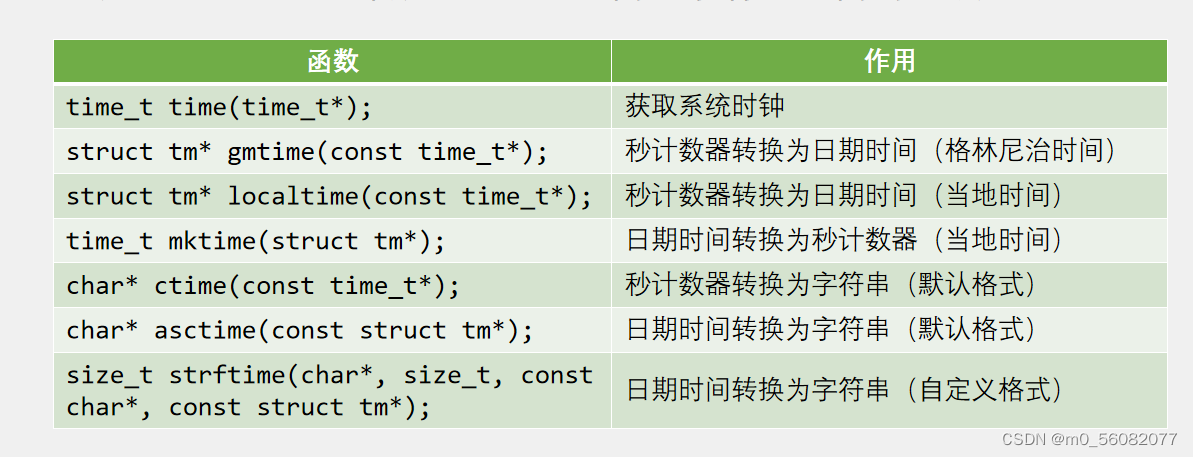

C语言的time.h模块提供了时间获取和时间戳转换的相关函数，可以方便地进行秒计数器、日期时间和字符串之间的转换



eg:time(&tim_cnt);

cnt读出来的就是时间戳

timeout=*gmtime（&tim_cnt） ；//转换乘struct tm的时间

BKP

1. BKP（Backup Registers）备份寄存器

2.BKP可用于存储用户应用程序数据。当VDD（2.0~3.6V）电源被切断，他们仍然由VBAT（1.8~3.6V）维持供电。当系统在待机模式下被唤醒，或系统复位或电源复位时，他们也不会被复位

3.TAMPER引脚产生的侵入事件将所有备份寄存器内容清除

4.RTC引脚输出RTC校准时钟、RTC闹钟脉冲或者秒脉冲

5.存储RTC时钟校准寄存器

6.用户数据存储容量：     20字节（中容量和小容量）/ 84字节（大容量和互联型）

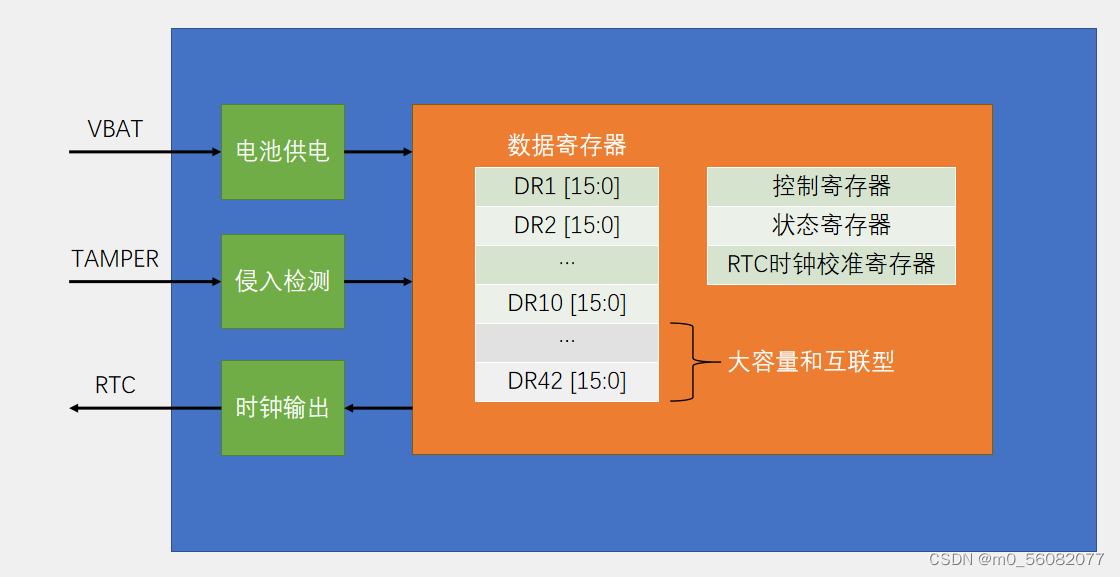

BKP的基本结构

 rtc简介

1.RTC（Real Time Clock）实时时钟

2.RTC是一个独立的定时器，可为系统提供时钟和日历的功能

3.RTC和时钟配置系统处于后备区域，系统复位时数据不清零，VDD（2.0~3.6V）断电后可借助VBAT（1.8~3.6V）供电继续走时

4.32位的可编程计数器，可对应Unix时间戳的秒计数器

5.20位的可编程预分频器，可适配不同频率的输入时钟

6.可选择三种RTC时钟源：     HSE时钟除以128（通常为8MHz/128）     LSE振荡器时钟（通常为32.768KHz）     LSI振荡器时钟（40KHz）

7.一般32.768的晶振都是提供给rtc的clk时钟

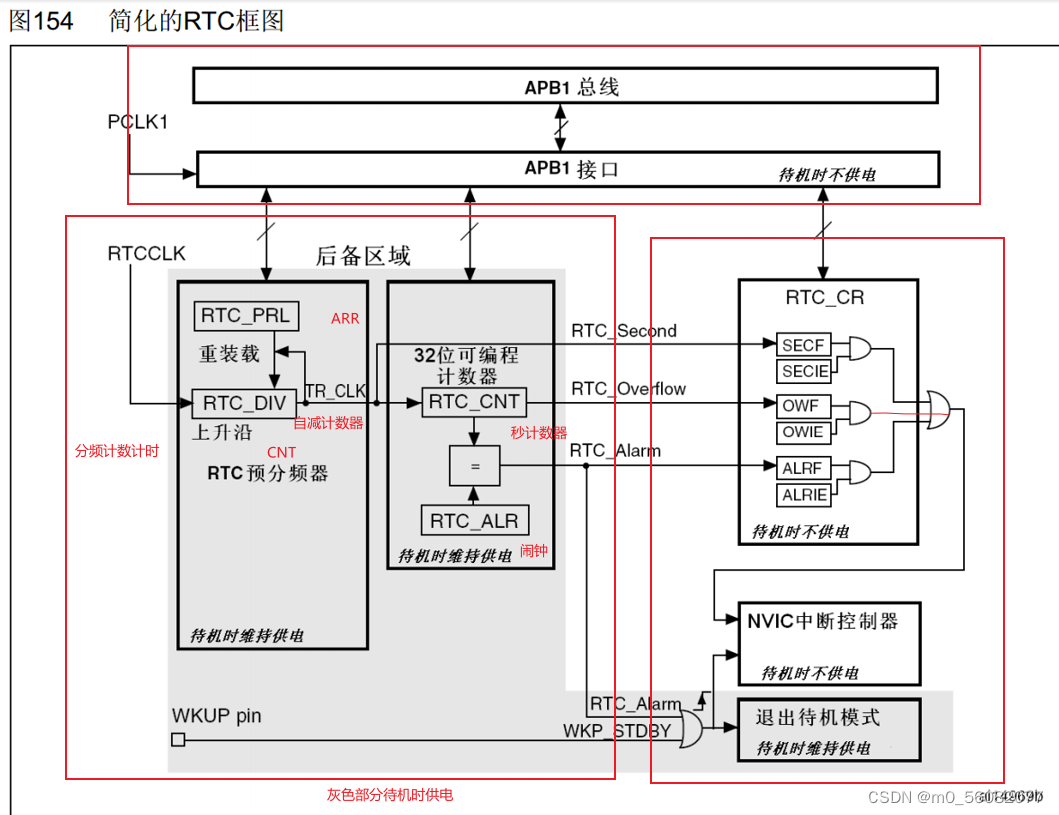

RTC框图

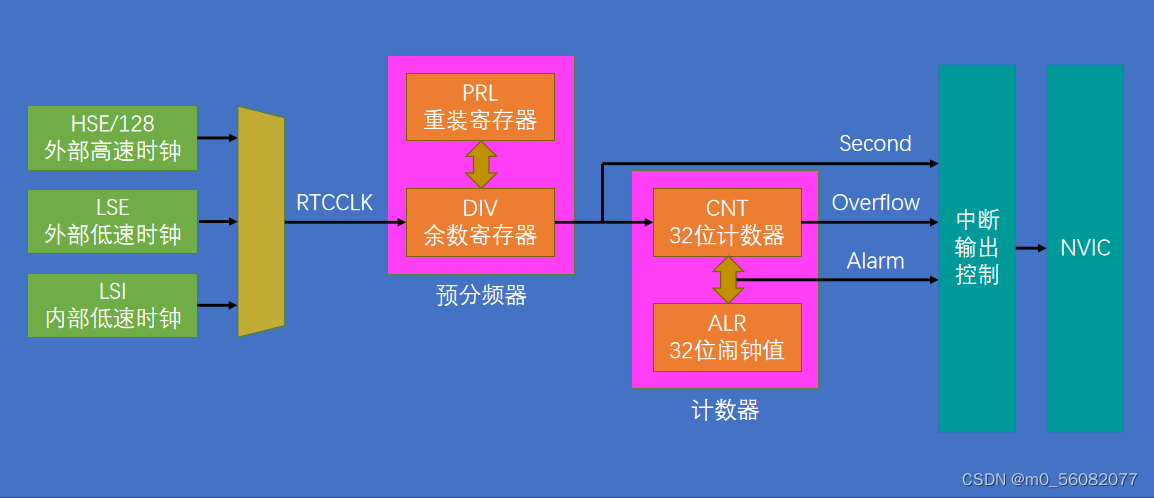

 RTC的基本结构

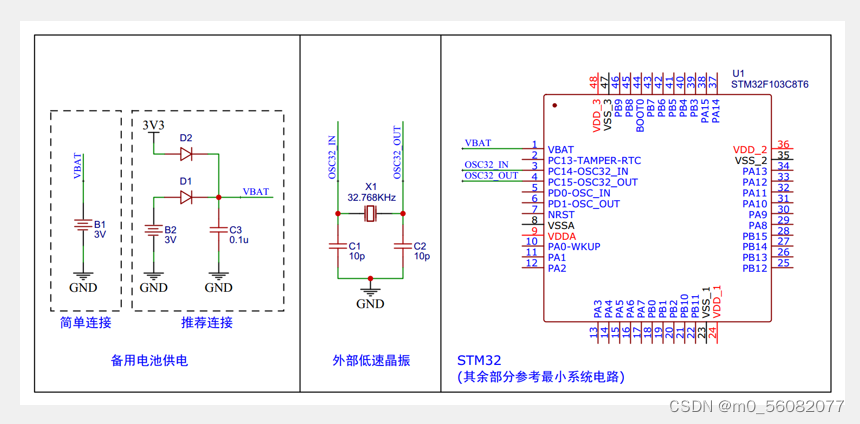

RTC外部电路

 RTC的操作注意事项

1.执行以下操作将使能对BKP和RTC的访问：

    设置RCC_APB1ENR的PWREN和BKPEN，使能PWR和BKP时钟

   设置PWR_CR的DBP，使能对BKP和RTC的访问

2.若在读取RTC寄存器时，RTC的APB1接口曾经处于禁止状态，则软件首先必须等待RTC_CRL寄存器中的RSF位（寄存器同步标志）被硬件置1

4.必须设置RTC_CRL寄存器中的CNF位，使RTC进入配置模式后，才能写入RTC_PRL、RTC_CNT、RTC_ALR寄存器

5.对RTC任何寄存器的写操作，都必须在前一次写操作结束后进行。可以通过查询RTC_CR寄存器中的RTOFF状态位，判断RTC寄存器是否处于更新中。仅当RTOFF状态位是1时，才可以写入RTC寄存器

 程序实现：

BKP：

1.开启PWREN和BKPEN，使能PWR和BKP的时钟

 2.不需要对BKP进行初始化

3.对pwr使能，让能够访问pwr，bkp

4，写函数输入

5.读函数读出

RTC程序实现

1.打开 外设时钟

        RCC_APB1PeriphClockCmd(RCC_APB1Periph_BKP,ENABLE);
            RCC_APB1PeriphClockCmd(RCC_APB1Periph_PWR,ENABLE);
            PWR_BackupAccessCmd(ENABLE);//对pwr使能，让能够对BKP，PWR访问

2.配置lse时钟

RCC_LSEConfig(uint8_t RCC_LSE);

3.等待lse启动完成（因为lse晶振频率低）

RCC_GetFlagStatus(RCC_FLAG_LSERDY)

4.选择rTC的时钟源

RCC_RTCCLKConfig(uint32_t RCC_RTCCLKSource);

5.rtc时钟使能

RCC_RTCCLKCmd(ENABLE);

6.等待同步，等待上一次写入完成

RTC_WaitForSynchro(void)

RTC_WaitForLastTask();

目的是防止RTC的时钟不同步

7.配置预分频器

RTC_SetPrescaler(32768-1);//对32.767khz进行分频
    RTC_WaitForLastTask();//等待写操作完成

每次写操作的时候都需要等待写操作完成

设定时间

RTC_SetCounter(1690617712);//设定时间

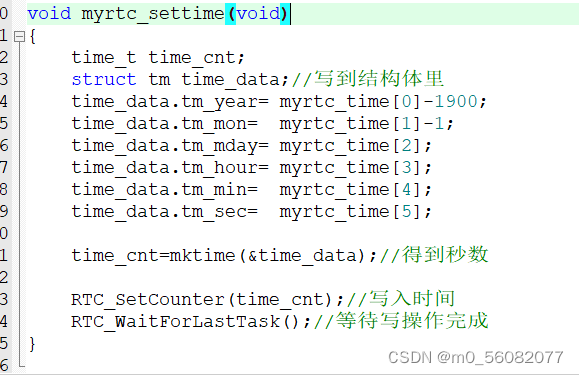

//设置时间

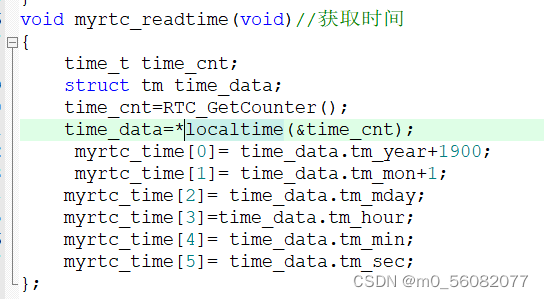

 //读取时间

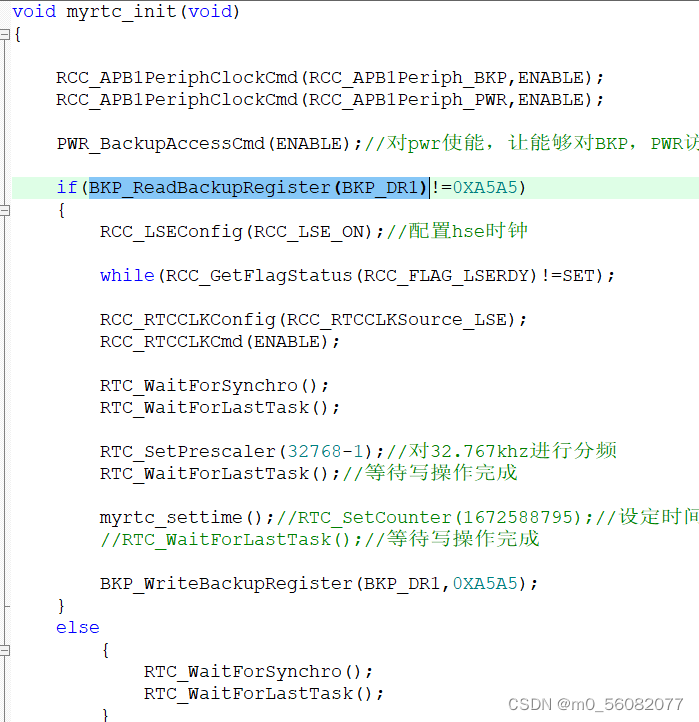

结合上一张的bkp，对是否需要重置时间进行判断
