这篇博客探讨了电容触摸按键的工作原理。随着时间的推移，电容R两端电压上升导致电流减小，CX两端电压增量变小。当手指接触时，Cs与Cx并联，总电容增大，导致充电时间T2>T1。通过比较充电时间可以判断按键是否被按下，这是一种有效的触摸检测方法。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

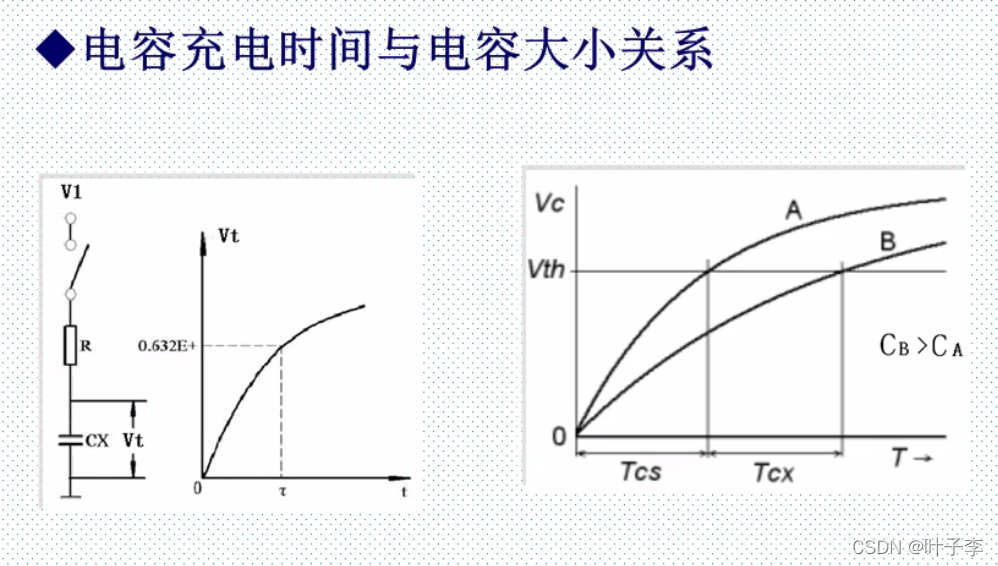

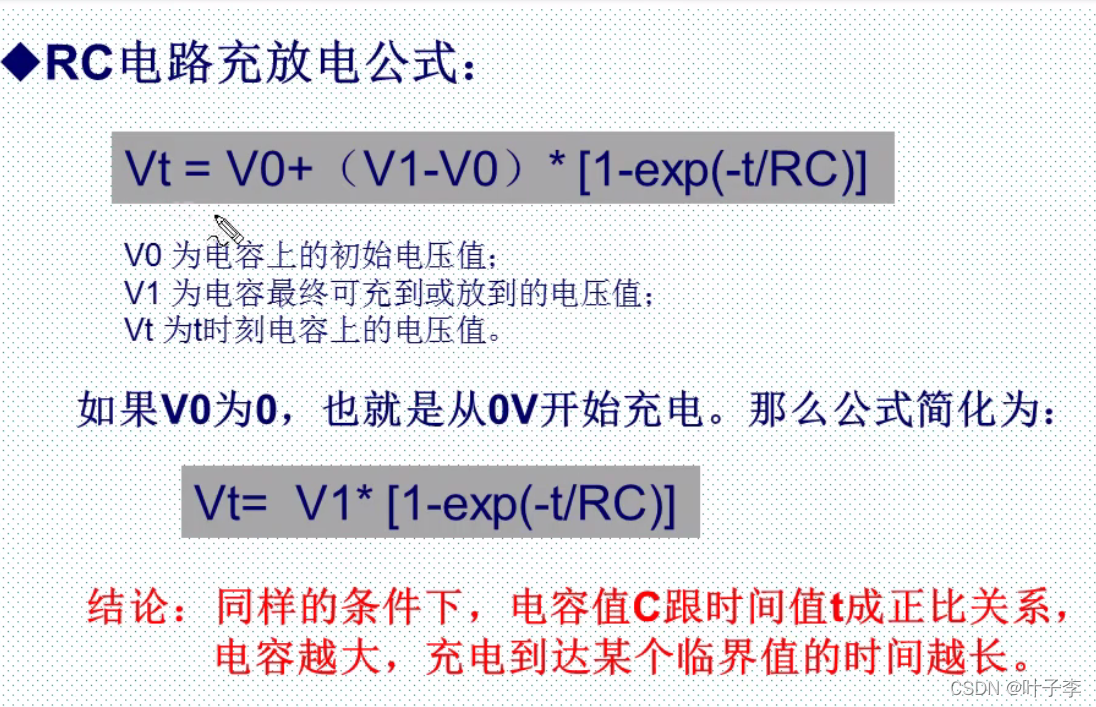

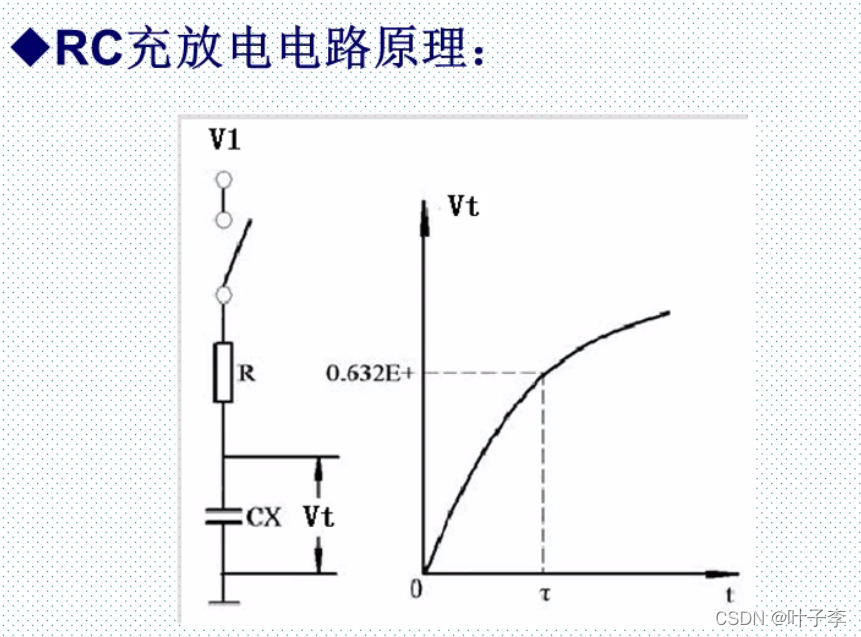

 随着时间t的增加R两端的电压增大，通过的电流便会减小，CX两端的电压增加量开始减小。

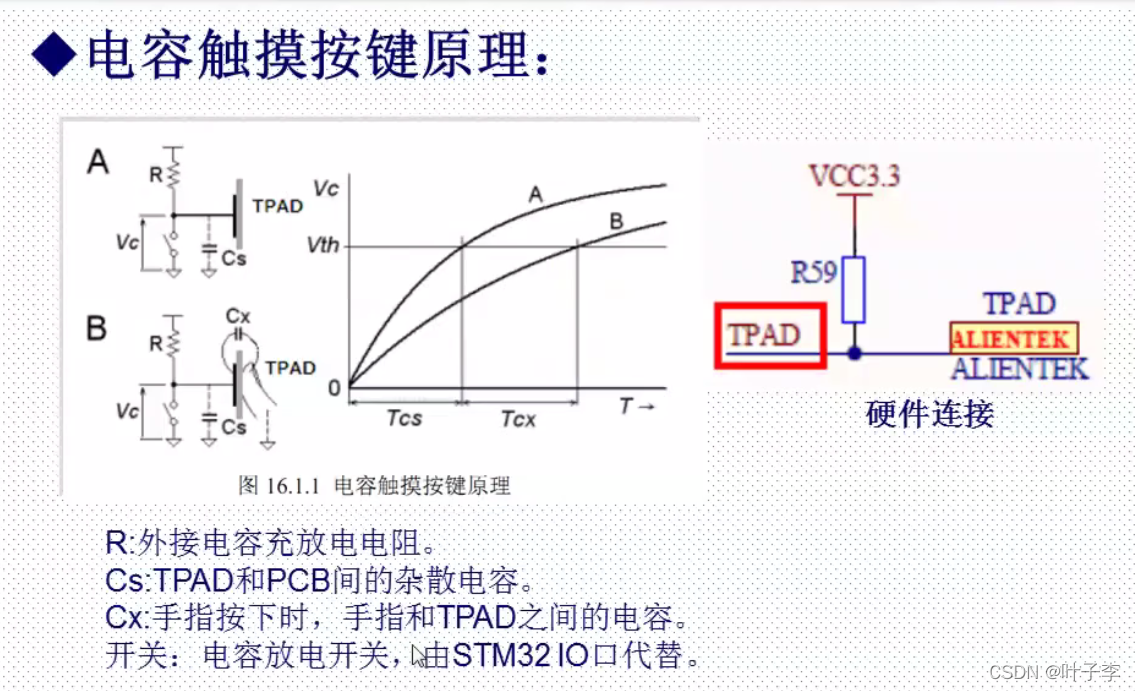

 当手指摸下的时候想当于Cs与Cx并联，此时电容为Cs+Cx，此时充电时间T2>T1,可以通过判断充电时间来判断触摸按键是否被按下。
