硬件杂谈：复位电路的电容 串联与并联作用

具体分析

• 问题

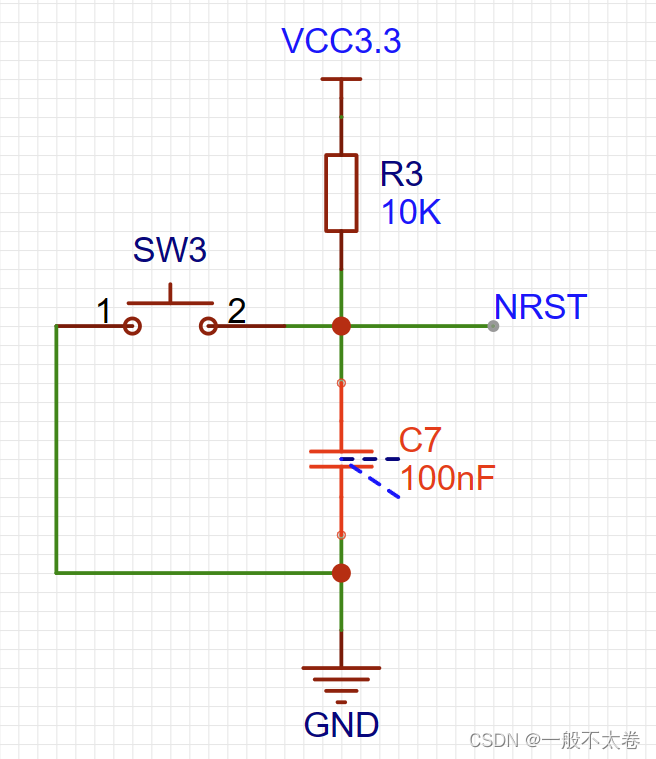

  电龙C7作用是什么？


• 答案：
  消抖，按键电容通常是通过将电容器并联在按键的两端来实现消抖的。当按键按下时，电容器与按键形成一个并联电路，共同接收按键动作产生的信号。

• 分析：
  当按下时，将连接到电路的地（GND）引脚上，而在未按下时则未连接。在按键按下时，金属片或触点之间会发生抖动，导致电路中的接地信号出现快速的开闭过程。
  为了消除按键抖动，可以使用按键电容进行消抖。在按键引脚和地引脚之间添加一个适当大小的电容器。当按键按下时，电容器充电，充电时间取决于电容器的电容值和外部电路的特性。如果存在抖动，电容器会频繁地充电和放电，导致充电时间出现多个峰值。

---

电路中的串联和并联电容

1. 串联
   串联电容通常不用于按键消抖。相反，它们更常用于其他应用，如降低电源噪声、提供稳定的电源供应或滤波等。
2. 并联
   通过并联电容器，可以在按键的两端引入一个额外的容性负载，从而影响电路的响应。当按键关闭时，电容器开始充电，并且充电时间受到电容值和外部电路特性的影响。通过测量电容器的充电时间，可以识别按键动作并消除抖动。
   将电容器并联在按键两端的好处是，它可以直接响应按键动作，并与按键的开闭过程同时进行。这样可以更好地捕捉和处理按键信号的变化，提高消抖的准确性。
