论文分享：【2024 NeurIPS】Trajectory Diffusion for ObjectGoal Navigation

贡献

人类在导航时通常是顺序决策，即规划出一条最可能到达目标的行动序列。现有 ObjectNav 方法（无论是端到端学习还是模块化方法）主要依赖于单步规划，这会忽视时间上的一致性，导致**短视（myopic）**的决策。

本文提出了轨迹扩散（trajectory diffusion）的方法，以学习轨迹序列的分布，使导航规划更具时序一致性。采用去噪扩散概率模型（DDPM, Denoising Diffusion Probabilistic Model），结合自动收集的最优轨迹数据来训练该模型。训练后的轨迹扩散模型可以根据当前观察到的环境，生成一个时间上连贯的未来轨迹序列，引导智能体更好地进行导航。

在Gibson 和 MP3D 数据集上的实验表明，生成的轨迹可以有效指导智能体，使导航更加准确和高效。

方法

一、概述

现有的 ObjectNav 方法通常采用单步规划（single-step planning），而不是顺序规划（sequential planning），导致导航缺乏时间一致性。

• 端到端学习方法：一些方法将规划器设计为端到端网络，并通过强化学习（RL）或模仿学习（IL）训练。这些方法在每个时间步进行单步规划，仅根据当前的自我视角（egocentric view）输出一个动作，缺乏时间上的一致性和可解释性。此外，它们会隐式地编码所有过去的观察信息，导致几何空间信息丢失，从而限制了在复杂环境中的泛化能力。
• 模块化方法（Modular Methods）：一些方法尝试通过构建语义地图(自顶向下的几何地图)来存储导航过程中的历史观测数据，以减少重复搜索。然而，它们的决策仍然是单步的，通常使用监督学习训练路径点预测器，以基于当前语义地图和目标生成下一个子目标。

为了实现顺序规划（sequential planning），本文提出了一种轨迹扩散模型（trajectory diffusion, T-diff），该方法建模了轨迹序列的条件分布，即学习基于当前的语义地图和目标来规划未来的轨迹序列。

然而，由于语义地图和轨迹序列都是高维数据，使得直接学习此条件分布具有极高的特征空间和计算复杂度。近年来，扩散模型（diffusion models） 在表达复杂分布和生成高质量图像方面取得了巨大成功：

• 扩散过程（Diffusion Process）：逐步向数据添加噪声，将复杂数据分布转换为简单分布（如高斯分布）。

• 去噪过程（Denoising Process）：逐步预测并移除噪声，从简单随机分布生成复杂数据分布。

优势：这种迭代优化学习方式提高了高维数据分布学习的稳定性和可控性。

因此，本文利用扩散模型来学习轨迹序列的条件分布，并提出轨迹扩散（T-diff） 作为导航规划器，使其执行序列规划并为智能体生成未来的轨迹序列。

即：

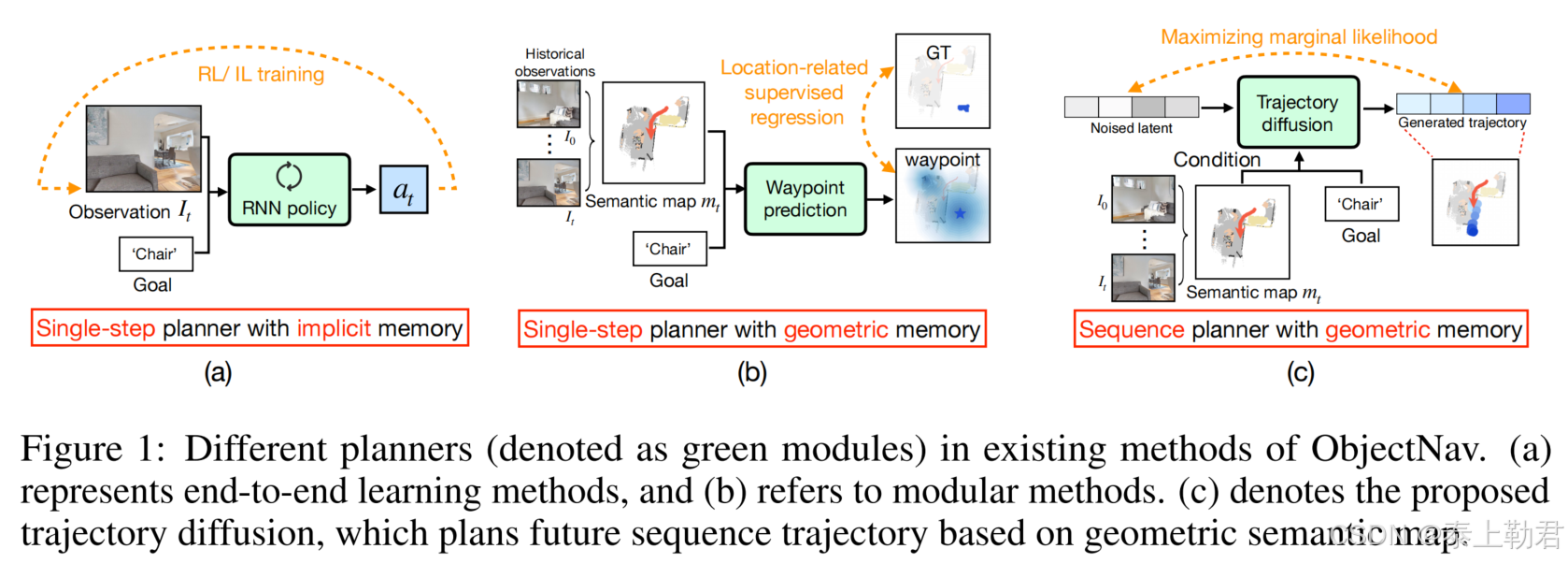

• 现有端到端方法：单步规划 + 隐式记忆

• 现有模块化方法：单步规划 + 几何记忆

• T-diff：序列规划 + 几何记忆，结合两者优势。

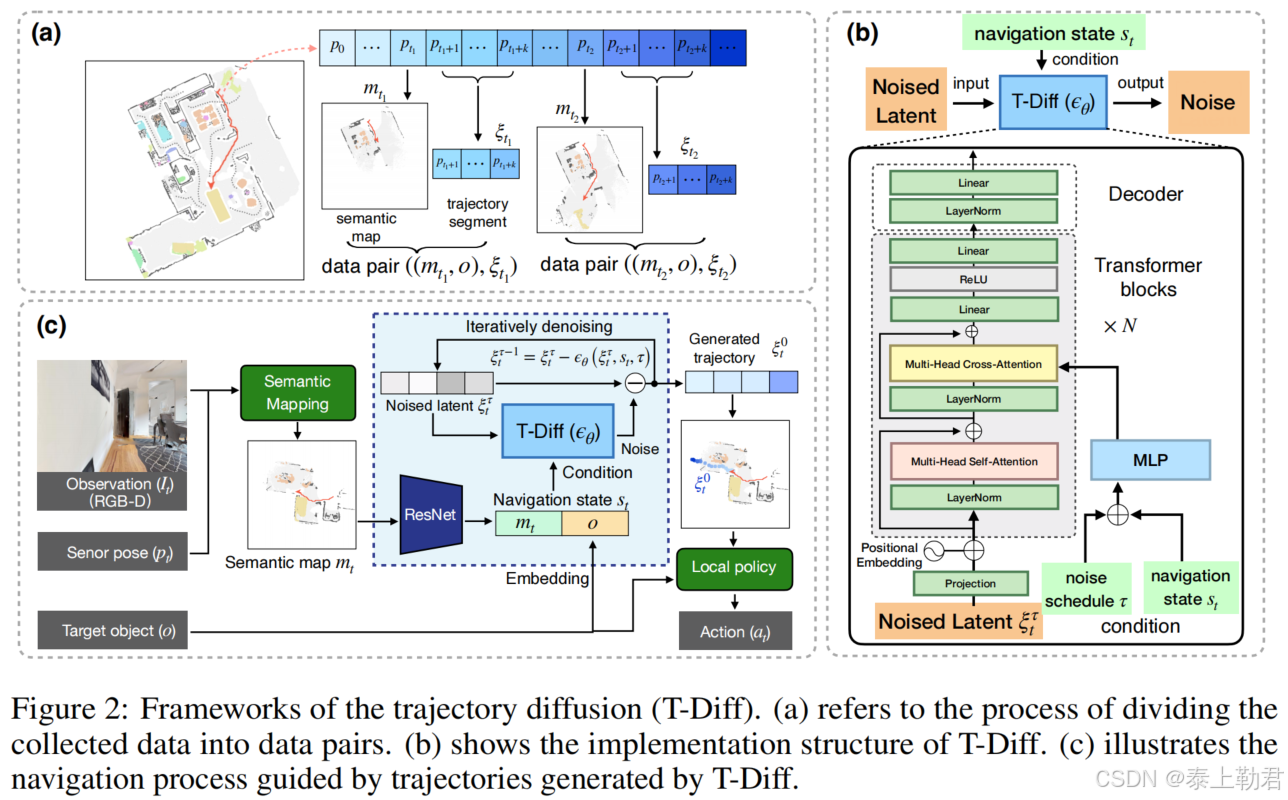

T-diff 的实现方式

1. 数据收集

   • 在训练过程中，使用高精度地图收集最优轨迹数据。

   • 具有语义地图模块的智能体按照这些轨迹行进，并在每个时间步记录语义地图和位姿信息。

   • 收集的数据被整理成数据对），其中包含某一时刻的语义地图及其对应的未来轨迹片段。

2. 训练轨迹扩散模型

   基于收集的数据，采用去噪扩散概率模型进行训练。轨迹扩散模型基于Transformer 结构的扩散模型实现（擅长捕捉全局上下文信息，适用于序列数据），以噪声潜变量（noised latent）作为起始输入，并通过迭代优化精炼来生成轨迹序列。

3. 智能体导航

   一旦生成轨迹序列，智能体沿着预测的轨迹移动，直到找到目标。

实验结果

在 Gibson 和 MP3D 模拟器上进行了实验评估。实验表明，轨迹扩散模型显著优于基线方法。展示了生成轨迹对智能体导航的有效引导作用。

二、 ObjectNav 的初步设计

ObjectNav 任务要求智能体导航到指定物体（如“椅子”）的位置，环境是未知的。每轮任务开始时，智能体位于随机位置，并在每个时间步接收RGB-D图像、目标物体信息和位姿（包括空间坐标位置和朝向）。智能体可以执行以下动作：前进、左转、右转或停止。当智能体判断任务完成时，会执行停止动作。任务成功的标准是智能体在指定步数内停在目标物体附近，且物体在视野内。

端到端学习方法

端到端学习方法通过在每个时间步生成单步计划，通常使用强化学习（RL）或模仿学习（IL）来训练策略函数 $\pi (a_t|I_t,o)$，其中：$a_t$ 代表在时间步 $t$ 采取的动作，$I_t$ 和 $o$ 代表输入信息。

强化学习的目标是 最大化折扣回报的期望值：
$$\arg \underset{\pi }{\max }{\mathbb{E}}_{\chi \sim \pi }[R_{\chi }]$$
其中，
$$R_{\chi }=\sum _{t=1}{\gamma }^{t-1}{r}_t$$

• $R_{\chi }$ 是总回报
• $\gamma$ 是折扣因子
• $r_t$ 是时间步 $t$ 的奖励函数

强化学习通常采用 稀疏成功奖励，即只有成功完成任务才会得到奖励。稠密奖励虽然能引导训练，但会抑制智能体的探索，导致泛化能力下降。而稀疏奖励导致大多数轨迹很难获得正奖励，使得学习变得困难。由于策略参数不断更新，以前采样的轨迹可能会变得过时，需要不断收集新数据。

模仿学习 训练目标是 最小化策略输出与人类演示的差异（即行为克隆，Behavior Cloning）：
$$\arg \underset{\pi }{\min }{\mathbb{E}}_{(I_t^d,a_t^d)\sim \mathcal{D}}[-\log (\pi (a_t^d|I_t^d,o))]$$

• $\mathcal{D}$ 是人类演示数据集
• $I_t^d$ 和 $a_t^d$ 分别是人类演示的输入和动作

然而，收集人类演示数据的成本极高，使得模仿学习（IL）的训练代价昂贵。此外，端到端学习方法会隐式地编码历史观测信息，这导致缺乏几何记忆能力，从而限制了这些方法的泛化能力。

模块化方法

模块化方法通常构建局部语义地图，用于存储历史观测信息，避免智能体进行冗余探索。

导航规划器（Navigation Planner） 采用如下公式进行建模：
$$f(\Omega |m_t,o)$$
其中，$\Omega$ 是候选点的集合，例如可以定义为当前地图 $m_t$ 的前沿点或未知区域。

采用监督学习进行训练，目标是最小化损失函数：
$$\sum _{\Omega }\mathcal{L}\left(V(\Omega ),f(\Omega |m_t,o)\right)$$

• $V(\Omega )$ 代表真实值，其值由目标的实际位置决定（即 $\Omega$ 越接近目标，其值越高）。
• 通过 $f$ 预测的结果，智能体选择具有最优值的点作为子目标来进行导航。

由于当前仿真器中的房间多样性有限，这导致训练出的规划器 $f$ 容易过拟合到训练房间的布局。

轨迹扩散模型
$$p({\tau }_t|m_t,o)$$

• ${\tau }_t$ 代表计划的未来序列轨迹。

这种方法确保时间一致性和决策的可解释性。几何记忆确保高效探索。

三、轨迹扩散

扩散模型

扩散模型的前向过程（即噪声添加过程）通过一个**马尔可夫链（Markov chain）**进行建模，该过程逐步向真实数据 $x_0$ 添加高斯噪声，使其转变为一个噪声分布：
$$q(x_{1:T}|x_0)=\prod _{\tau =1}^{T}q(x_{\tau }|x_{\tau -1})$$
其中，单步转移过程定义为：
$$q(x_{\tau }|x_{\tau -1})=\mathcal{N}\left(x_{\tau };\sqrt{{\bar{\alpha }}_{\tau }},(1-{\bar{\alpha }}_{\tau })\mathbf{I}\right)\text{\hspace{1em}(1)}$$

• 其中，${\bar{\alpha }}_{\tau }$ 是超参数。
• $x_0$ 是原始数据，而 $x_1,...,x_T$ 是加噪后的数据。
• 数据的维度保持不变，即 $x_{0:T}\in {\mathbb{R}}^d$。
• 通过重参数化技巧，可以直接对噪声数据进行采样： $x_{\tau }=\sqrt{{\bar{\alpha }}_{\tau }}{x}_0+\sqrt{1-{\bar{\alpha }}_{\tau }}{ϵ}_{\tau },{ϵ}_{\tau }\sim \mathcal{N}(0,\mathbf{I})$ 这表示 $x_{\tau }$ 由真实数据的加权部分和高斯噪声组成。

扩散模型的核心目标是学习逆向扩散过程，即通过一个神经网络 $\theta$ 预测噪声，并逐步去噪，恢复原始数据：
$$p(x_{\tau -1}|x_{\tau })$$
这一过程称为去噪（denoising），其目标是预测并去除噪声。

由于理论上可以将去噪过程简化为预测加入的噪声，扩散模型的训练目标就是让神经网络 $\theta$最小化预测噪声与真实噪声之间的均方误差（MSE）：
$${\mathcal{L}}_{\theta }={\mathbb{E}}_{x,c,ϵ,\tau }\left[\Vert {ϵ}_{\tau }-{ϵ}_{\theta }(x_{\tau },c,\tau ){\Vert }_2^2\right]\text{\hspace{1em}(2)}$$

• $c$ 代表输入条件的嵌入（比如文本或图像）。
• 训练目标是最小化预测的噪声 ${ϵ}_{\theta }$ 与真实噪声 ${ϵ}_{\tau }$ 之间的误差。

总之，先通过 前向过程 向数据逐步添加噪声。然后学习 去噪过程，训练神经网络 预测噪声 并去除。训练完成后，模型可以从纯噪声开始逐步去噪，生成高质量数据。

使用轨迹扩散进行导航

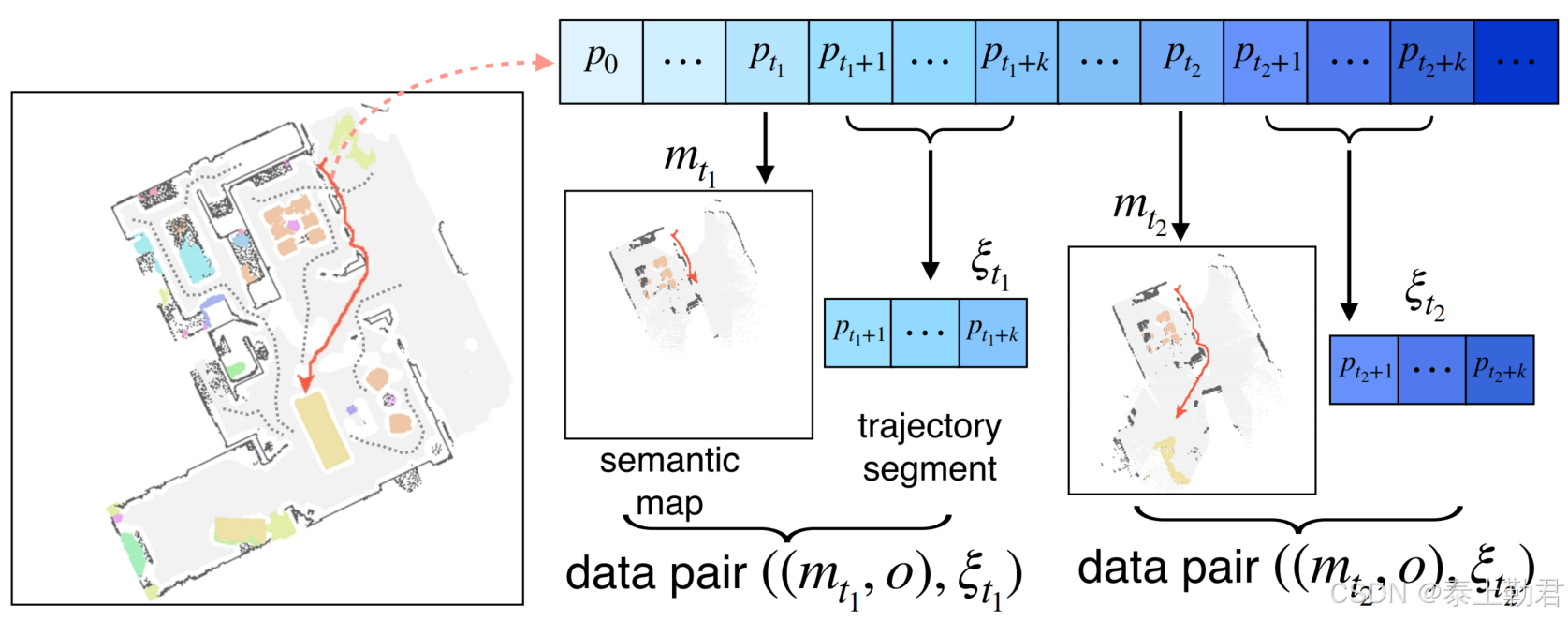

1. 轨迹数据收集

为了训练轨迹扩散模型，研究人员收集了一系列数据对：
$$((m_t,o),{\xi }_t)$$
其中：

• $m_t$ 是时间 $t$ 的语义地图
• $o$ 是目标对象
• ${\xi }_t$ 是轨迹段（trajectory segment），定义为： ${\xi }_t\in {\mathbb{R}}^{2\times k}=[p_{t+1},\dots ,p_{t+k}]$ 其中 $p_t$ 代表智能体在时间 $t$ 的位置，以二维坐标表示。轨迹段的长度为 $k$，由 $p_{t+1}$ 到 $p_{t+k}$ 组成。

为了高效获取轨迹和对应的语义地图，采用以下步骤：

1. 随机初始化代理的位置。

2. 使用 Fast Marching Method（FMM）计算最优路径，该方法基于训练房间的精确碰撞地图，从初始位置到目标对象 $o$ 规划出最佳路径。这些精确地图在测试时不可用，因为测试环境是未知的。

3. 在计算出的最优路径上，让代理运行并记录语义地图 $m_t$，形成数据集。

采样多个数据对 $((m_t,o),{\xi }_t)$ 来训练轨迹扩散模型。轨迹 ${\xi }_t$ 被分割成子轨迹，每个子轨迹长度为 $k$。结合语义地图 $m_t$ 和目标对象 $o$，最终构成完整的训练数据集。

2. 轨迹扩散模型

文章采用 DDPM 来训练轨迹扩散模型，扩散过程是：
$${\xi }_t^{\tau }=\sqrt{{\bar{\alpha }}_{\tau }}{\xi }_t^0+\sqrt{1-{\bar{\alpha }}_{\tau }}{ϵ}_{\tau }$$
其中：

• ${\xi }_t^0$ 是真实轨迹 ${\xi }_t$（从数据集中获得）。
• ${ϵ}_{\tau }\sim \mathcal{N}(0,I)$ 是高斯噪声。
• ${\bar{\alpha }}_{\tau }$ 和 $\tau$ 是超参数，控制方差调度。

这里涉及两个时间步：

• $t$：代表导航的某个时刻。
• $\tau$：代表扩散过程中的噪声调度时间步。

训练目标是预测加入的噪声，损失函数如下：
$${\mathcal{L}}_{\theta }={\mathbb{E}}_{\xi ,s,ϵ,\tau ,t}\left[\Vert {ϵ}_{\tau }-{ϵ}_{\theta }({\xi }_t^{\tau },s_t,\tau ){\Vert }_2^2\right]$$
其中：

• $\theta$ 是轨迹扩散模型的参数。
• $s_t$ 代表当前导航状态，用于条件控制扩散过程。$s_t$由语义地图 $m_t$ 的嵌入和目标对象 $o$ 组成：
  • $m_t$ 由 ResNet18（无预训练）编码。
  • $o$ 通过线性投影编码。

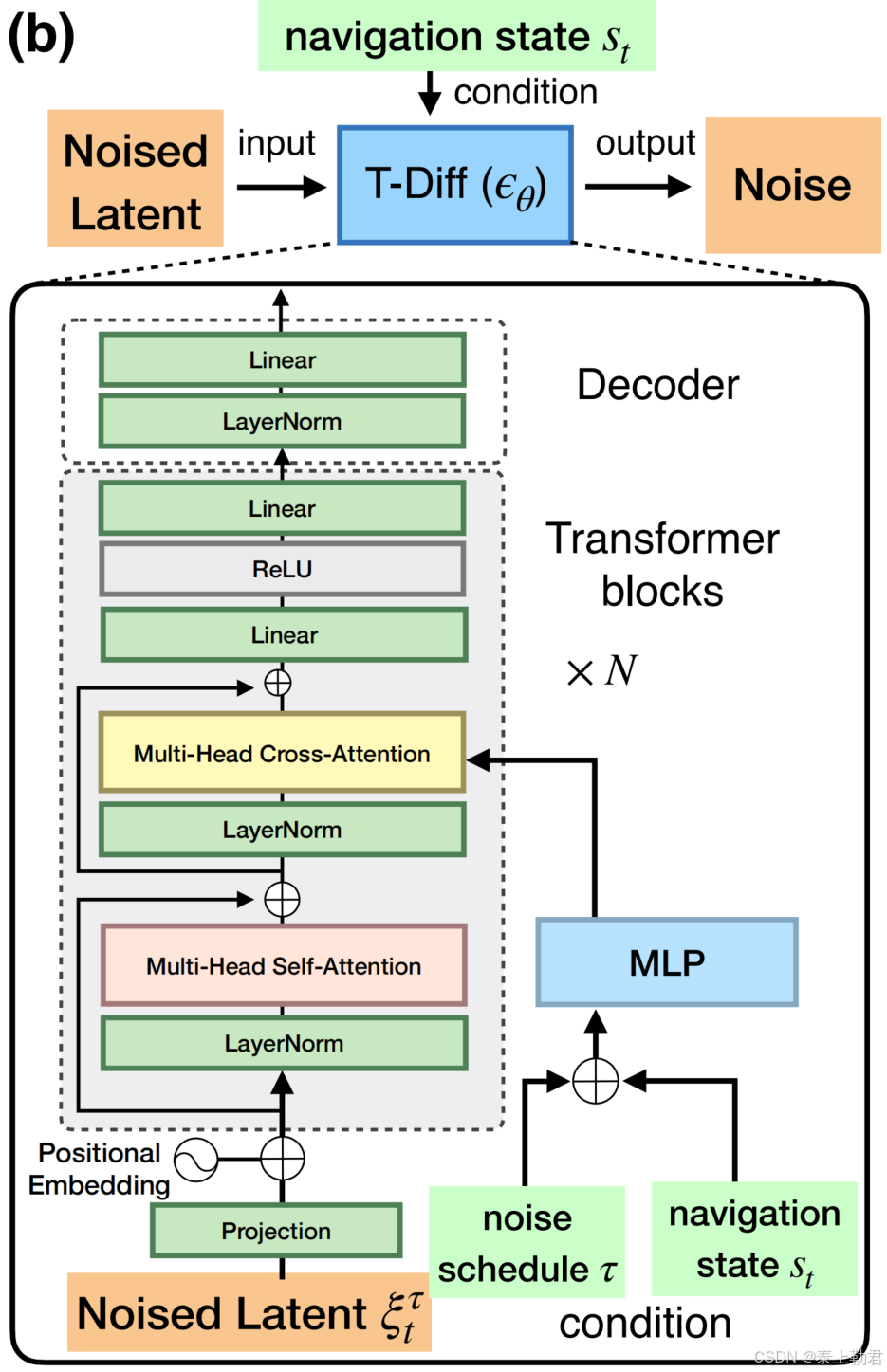

由于导航轨迹 ${\xi }_t$ 是一个包含 $k$ 个 token 的序列，每个 token 维度为 $m$，因此：轨迹扩散模型采用 DiT（Diffusion Transformer） 架构。噪声轨迹 ${\xi }_t^{\tau }$ 通过线性投影进行编码，并加上位置编码。经过多层 Transformer 块 处理。额外输入扩散时间步 $\tau$ 和导航状态 $s_t$，通过多头交叉注意力层进行交互。通过 N 层 Transformer 处理后，使用标准线性解码器 输出噪声预测。

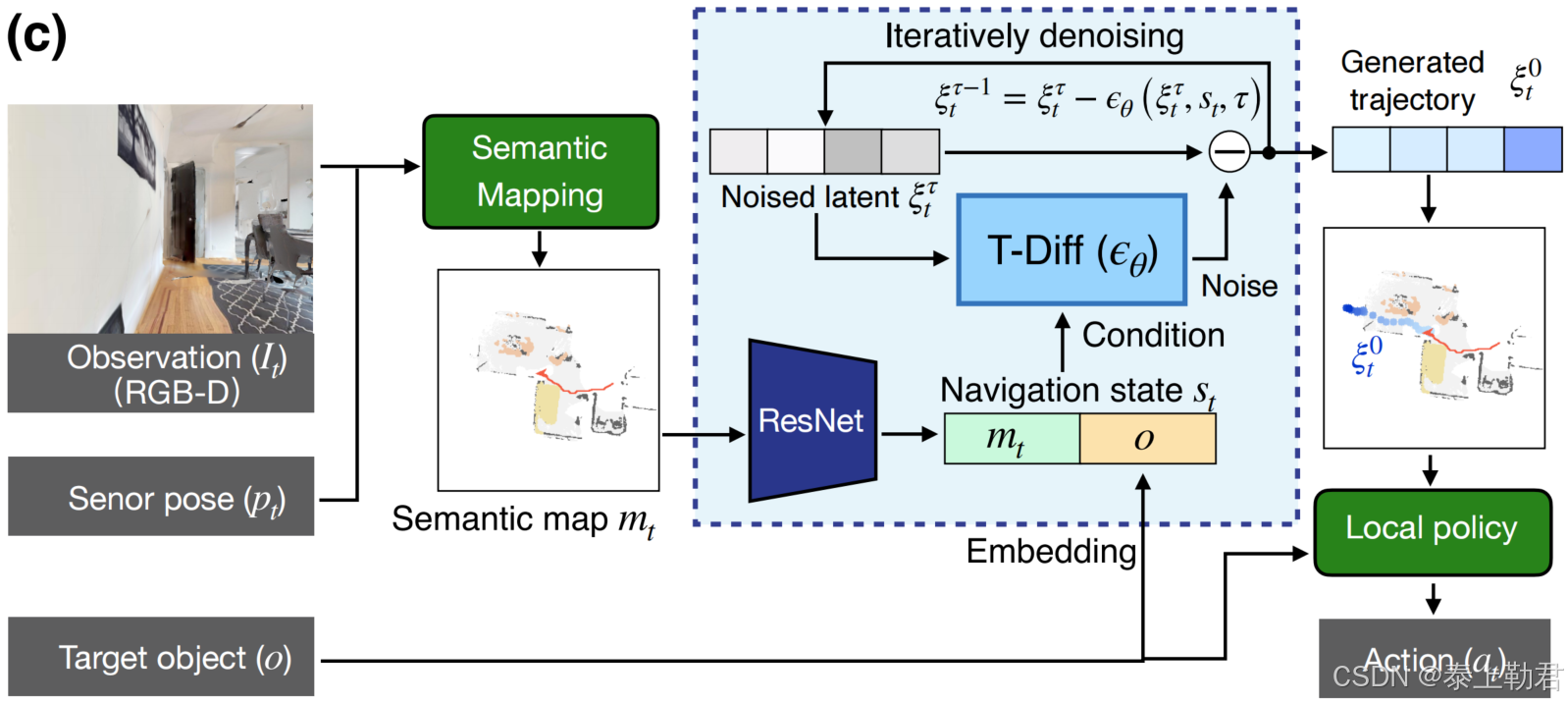

3. 基于生成的轨迹进行导航

语义映射模块

在每个时间步 $t$，代理接收：当前 RGB-D 视图 $I_t$、传感器位姿 $p_t$、目标对象 $o$。

• RGB-D 图像分割：使用预训练的分割模型进行分割，提取语义类别。

• 深度信息投影：

  • 将像素点及其语义标签投影到 3D 空间。

  • 在一定高度范围内的点（相对代理高度）被视为障碍物。

  • 点云转换为体素占用网格（voxel occupancy grid）。

• 构建全局地图：

  • 自我中心坐标系转换为全局坐标系，并与全局地图融合。

  • 语义地图 $m_t$的格式为：
    $$m_t\in {\mathbb{R}}^{(4+n)\times h\times w}$$
    其中：

    • $n$ 是语义类别数。
    • $h,w$ 是地图尺寸。
    • 通道 1 和 2 表示障碍物信息。
    • 通道 3 和 4 代表代理的当前位置及其探索区域。

轨迹扩散生成导航轨迹

语义地图 $m_t$ 和目标对象 $o$ 经过嵌入后拼接，形成导航状态 $s_t$。

轨迹扩散模型 ${ϵ}_{\theta }$ 的训练过程：

• 以高斯噪声初始化 ${\xi }_t^{{\tau }_{\max }}$。
• 通过轨迹扩散模型 预测噪声： ${ϵ}_{\theta }({\xi }_t^{\tau },s_t,\tau )$
• 进行去噪： ${\xi }_t^{\tau -1}={\xi }_t^{\tau }-{ϵ}_{\theta }({\xi }_t^{\tau },s_t,\tau )$
• 迭代去噪 ${\tau }_{\max }$ 次，最终得到生成轨迹： ${\xi }_t^0$

局部策略（Local Policy）

一旦生成轨迹 ${\xi }_t^0$（即 ${\xi }_t$），局部策略负责驱动代理沿该轨迹移动。为了避免代理进入不可达区域（障碍物），选择第 $k_g$ 个航点作为导航目标。（$k_g$ 是超参数）

局部策略将导航目标转换为低级动作，使用FFM 方法计算无碰撞路径，基于语义地图 $m_t$ 的障碍物通道。确定代理的步进距离，沿着目标 $k_g$ 航点导航。

轨迹扩散 以周期 $t_{T-\text{diff}}$ 生成新轨迹。局部策略 在每个导航步执行确定性规划。
