论文分享：【2024 TPAMI】ETPNav: Evolving Topological Planning for Vision-Language Navigation in Continuous

贡献

这是一篇期刊文献，参考了DUET的思想在连续环境中进行视觉语言导航（VLN-CE）。整体思想和DUET很相似，ETPNav通过自组织预测的路径点(waypoint)在没有先验知识的情况下完成环境的在线拓扑映射，然后基于Transformer完成拓扑地图和指令的跨模态对齐并生成导航计划。然后通过避障控制器执行该计划，该控制器利用试探法和启发式算法防止导航被障碍物卡住。在R2R-CE和RxR-CE数据集上进行了测评。

方法

一、概述

该文的拓扑地图是通过在线自组织（online self-organization）生成的预测航路点构建的，这些航路点是简洁的，并符合在真实环境中部分可观测性的假设。和以往需要预定义的图(如DUET)和对环境进行预探索的方法不同。

在每一轮任务中，代理通过对迄今为止预测的航路点进行在线自组织来更新拓扑地图。这个地图将导航问题分解为规划与控制。在每一个决策循环中，代理使用跨模态 transformer 根据指令和拓扑地图计算出一个全局导航规划。然后，这个规划由一个能够避开障碍物的鲁棒控制器通过低级动作来执行。

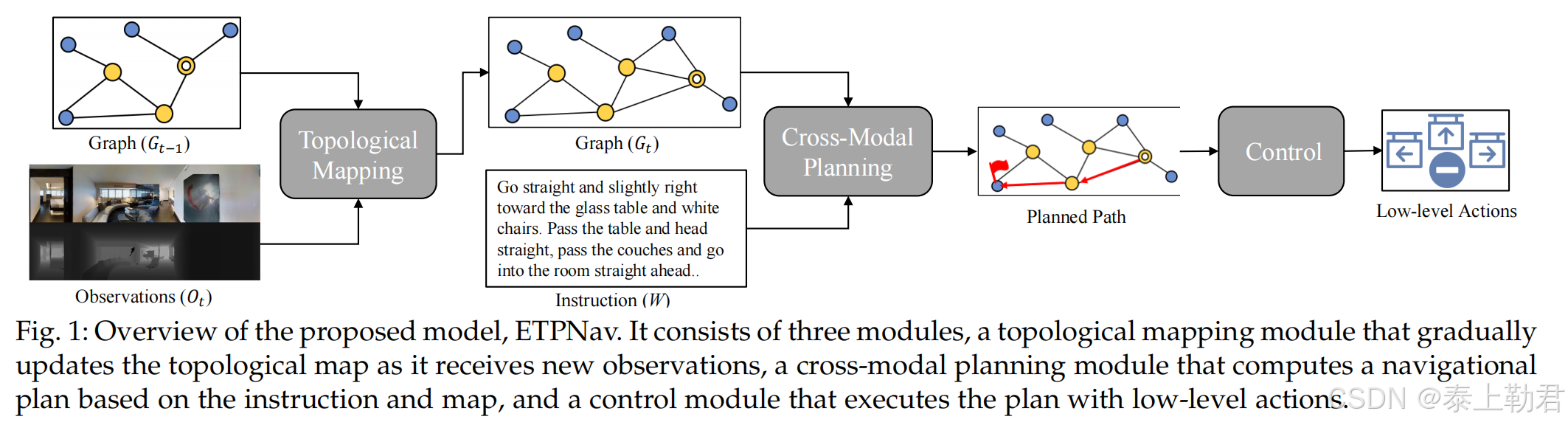

它由三个模块组成：一个拓扑映射模块，用于在接收新观测时逐步更新拓扑地图；一个跨模态规划模块，根据指令和地图计算导航规划；以及一个控制模块，通过低级动作执行规划。

基于该文的方法，赢得了 CVPR 2022 的 RxR-Habitat 挑战赛

按照全景 VLN-CE 设置 ，在每一个时间步 $t$，代理接收全景 RGB 观测 O t = { I t r g b , I t d } O_t = \{ I_t^{rgb}, I_t^{d} \} Ot​={Itrgb​,Itd​}，其中包含 12 张 RGB 图像和 12 张深度图像，这些图像从 12 个等间隔的水平朝向角度（即：0°，30°，…，330°）中捕捉到。代理还会在每一轮任务中接收到一段指令。将包含 $L$ 个词的指令嵌入表示为 W = { w i } i = 1 L W = \{ w_i \}_{i=1}^L W={wi​}i=1L​。

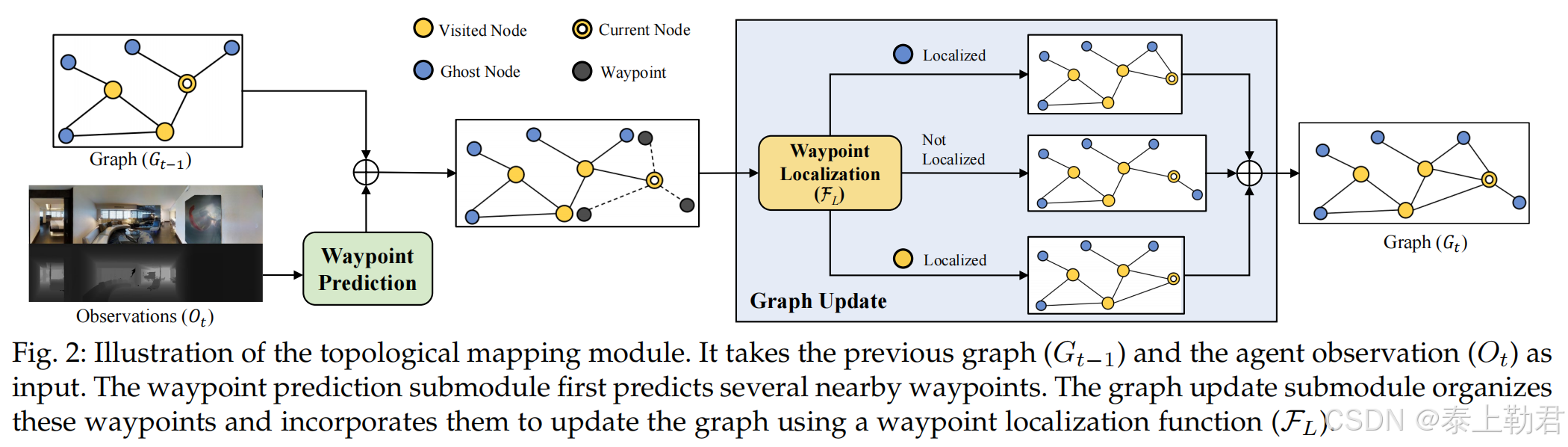

二、拓扑映射模块

该模块为本文主要的创新点

此方法不依赖先验地图，通过预测路径点（waypoints）进行建图。每个时间步 $t$，智能体会预测附近几个可达路径点，当前节点初始化于当前所在位置，连接到上一个访问节点，使用特征嵌入（RGB、深度、方向）表示这些路径点。

使用 Transformer 预测路径点的相对位置：

• 特征先通过线性层融合；
• 输入 Transformer 进行视角间交互，得到上下文感知的特征；
• 输出路径点在空间中的概率热图，从中选择 $K$ 个路径点。

预测器只使用深度图，不使用RGB图像，因为路径点主要是关于空间可达性，RGB的语义信息可能会干扰。

路径点会根据与图中已有节点的位置关系被归入图中，通过一个路径点定位函数 ${\mathcal{F}}_L$ 实现：

• 如果路径点与某个已访问节点的距离小于阈值 $\gamma$，则认为它是已知节点。

三种情况：

1. 已访问节点：
   • 删除该路径点，在当前节点和该节点之间加边。
2. ghost节点（即可见但未访问节点）：
   • 累积位置和特征信息，并更新为新的平均值。
3. 无法匹配任何节点：
   • 创建一个新的ghost节点。

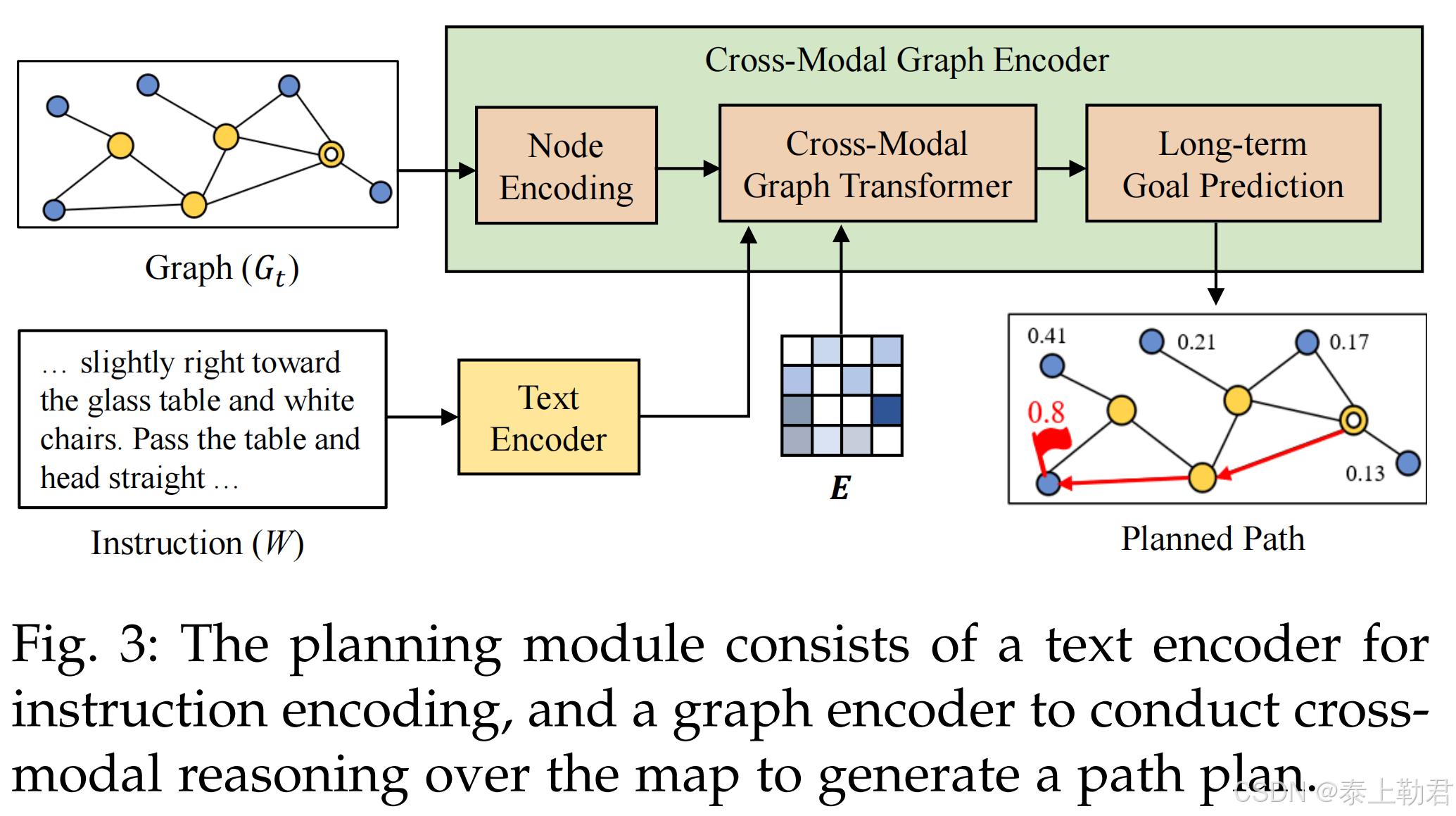

三、跨模态规划模块

和DUET中全局规划部分几乎一模一样

跨模态图编码器根据拓扑图和已编码的指令进行推理，以预测一个长期目标节点。最终的输出是一个规划的路径，通向目标。

在图中的每个节点，视觉特征会与姿态编码（pose encoding）和导航步骤编码（navigation step encoding）相结合。姿态编码嵌入了该节点相对于当前位置信息的全局相对位置，包括方向和欧几里得距离。导航步骤编码表示每个节点的访问历史。

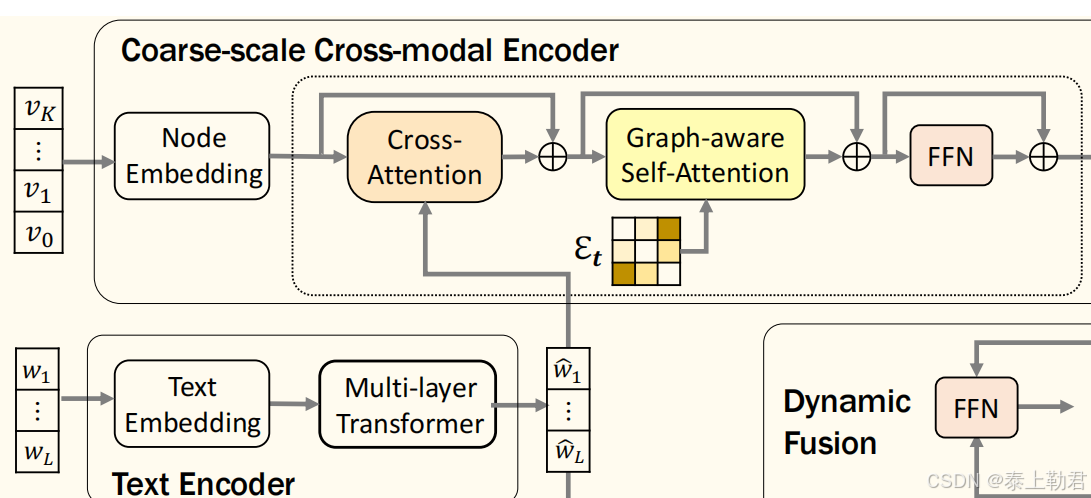

编码后的节点和词嵌入将输入到多层的Transformer中进行跨模态交互。加入了图感知自注意力（GASA）机制。（这一部分和DUET很像，几乎可以算是抄的……）

使用一个前馈网络（FFN）来计算每个节点的目标分数。如果节点是“停止”节点或虚拟节点（ghost node），它会被视为可能的目标。

最终，代理根据预测的目标分数选择一个长期目标，并使用Dijkstra算法（和DUET比倒是换了另一个经典的路径规划算法）计算到目标的最短路径。

四、控制模块

控制模块负责将拓扑计划转换为一系列低级动作，帮助代理到达目标。控制模块的输入包括一个包含子目标节点的序列，和代理当前的姿势信息。输出的导航动作空间由一组低级的参数化动作组成，如“前进0.25米”，“左转/右转15度”和“停止”。控制模块根据启发式策略生成这些动作。例如，代理通过计算相对方向和距离来达成一个子目标，并执行一系列旋转（15°）和前进（0.25米）动作，直到到达目标节点。

• 处理无法到达的目标

  预测的长期目标（虚拟节点）可能是不可达的，因为预测的路线可能不在导航网格上。这会导致代理在不同的规划阶段重复选择相同的不可达目标节点，从而造成导航进展停滞。解决策略是在尝试到达目标之前，从图的拓扑图中删除该不可达的虚拟节点。

• 障碍物回避

  如果代理遇到死锁或卡住，系统采用了一个称为“试探”（Tryout）的启发式方法。具体来说，当代理执行一系列前进动作时，系统会检测是否发生死锁。如果发生死锁，代理会通过旋转并尝试继续前进。（enmmm，属于解决死锁，能不能避免死锁？）

• 试探策略

  如果代理在执行“前进”动作时停滞不前，尝试其他方向，以帮助代理找到出路。

  在实践中，试探策略包含7个均匀间隔的水平方向角度，分别是：-90°、-60°、-30°、0°、30°、60°、90°。如果代理在尝试这些方向时仍然无法前进，就会返回到原方向并继续执行剩下的动作序列。（属于转圈圈）
