做了Arduino作品集4年多了,让我印象比较深刻的是每当有人用RC522的时候都会遇到同样一个问题,就是为什么我的卡读取不了卡号,我明明是用网上的教程啊?在这里我声明一点,网上的教程不一定是正确的,当然大部分都是有参考意义的。并且还会有一个小问题,就是我读到卡号了,但是就是不会用?兄弟们,不要急,接下来三铭学长为你解答。

1.准备材料

材料名称数量
Arduino UNO 1

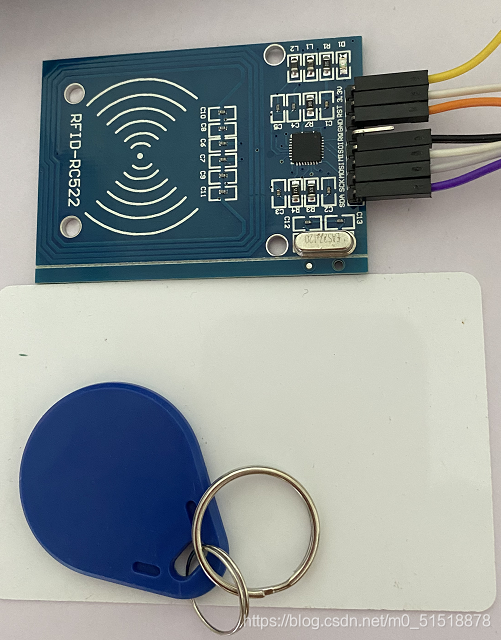

RC522模块1
IC卡2
LED(大功率,不接电阻)1

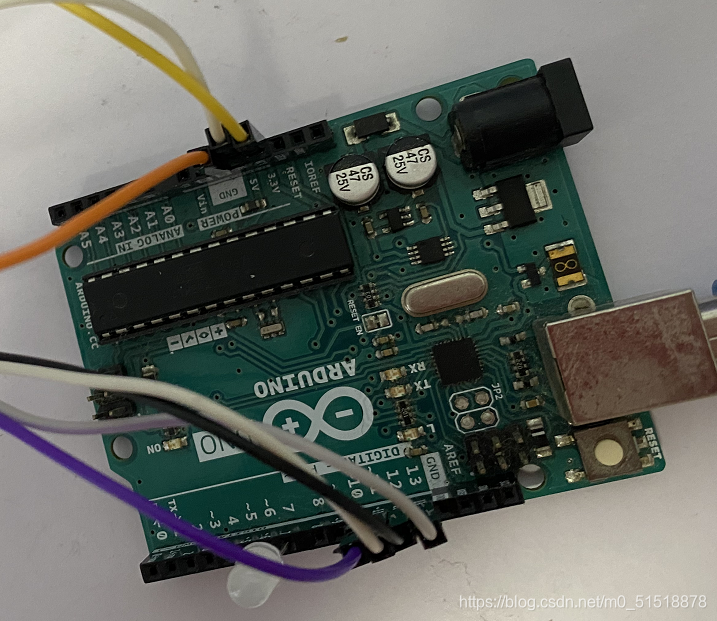

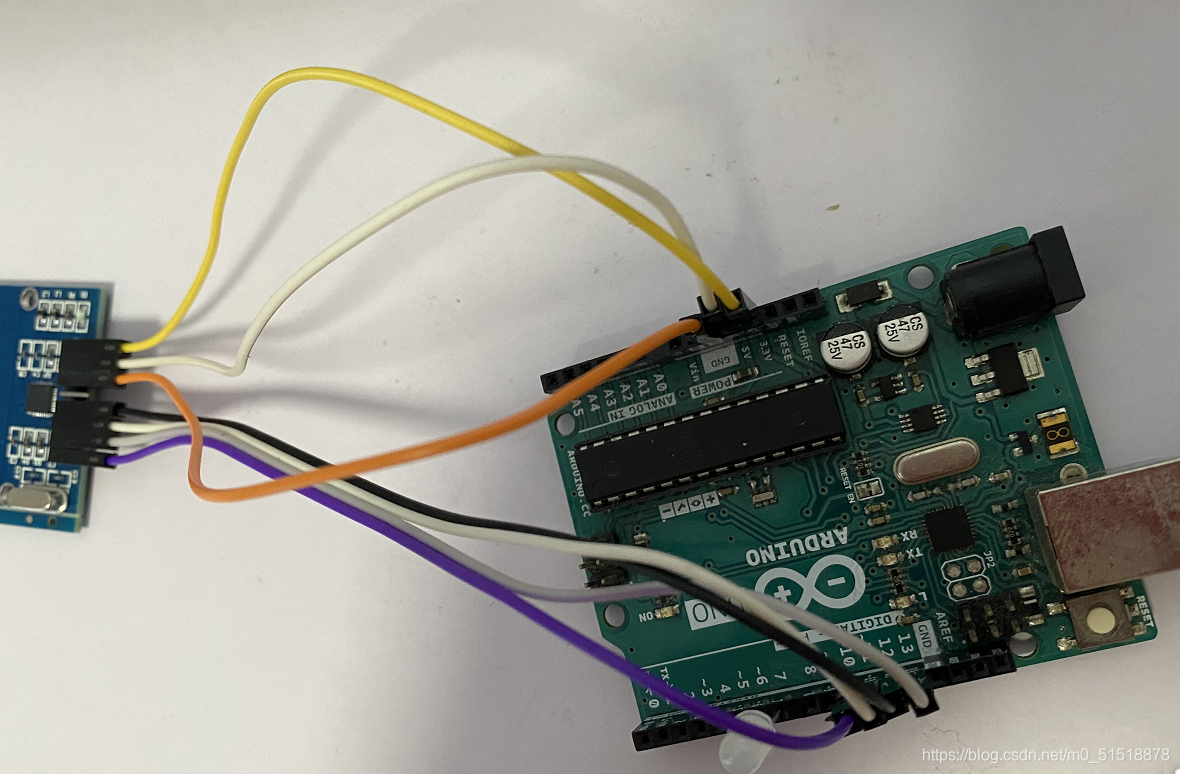

2.接线

RC522与Arduino接线
RC522Adruino
DAD10
SCKD13
MOSID11
MISOD12
GNDGND
RST(不要接9)5V
3.3V

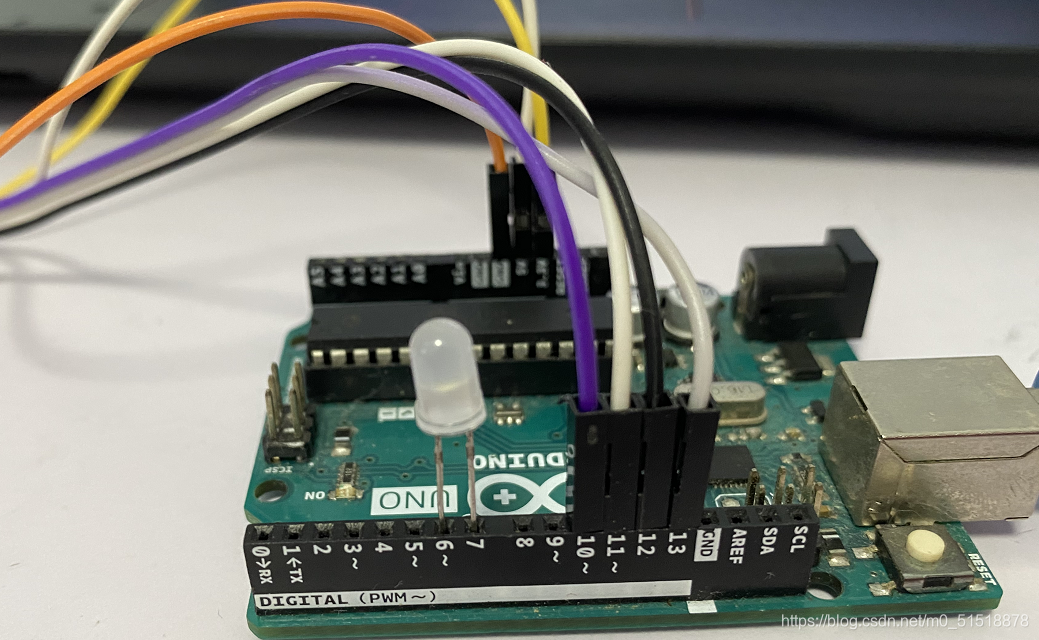

LED与Arduino接线

LED正极(长引脚)D6
LED负极(短引脚)D7

3.示例成功代码

/*TB店铺:DC创客科技*/
/*博主WX:16620156636*/

#include <SPI.h>
#include <MFRC522.h>
#define SS_PIN 10
#define RST_PIN 9//重置
MFRC522 rfid(SS_PIN, RST_PIN); //实例化类
// 初始化数组用于存储读取到的NUID
byte nuidPICC[4];
void setup()
{
Serial.begin(9600);
SPI.begin(); // 初始化SPI总线
rfid.PCD_Init(); // 初始化 MFRC522
pinMode(6,OUTPUT);
pinMode(7,OUTPUT);
}
void loop()
{
  Read();

  if(nuidPICC[0]==0x22 &&nuidPICC[1]==0xB9 &&nuidPICC[2]==0x7A &&nuidPICC[3]==0x34 )
  {
  digitalWrite(6,HIGH);
  digitalWrite(7,LOW);
  }
 else
  {
  digitalWrite(6,LOW);
  digitalWrite(7,LOW);
  }
  }



void printHex(byte *buffer, byte bufferSize)
{
for (byte i = 0; i < bufferSize; i++)
{
Serial.print(buffer[i] < 0x10 ? " 0" : " ");
Serial.print(buffer[i], HEX);
}
}

void Read()
{
if ( ! rfid.PICC_IsNewCardPresent())
return;
// 验证NUID是否可读
if ( ! rfid.PICC_ReadCardSerial())
return;
MFRC522::PICC_Type piccType = rfid.PICC_GetType(rfid.uid.sak);
// 检查是否MIFARE卡类型
if (piccType != MFRC522::PICC_TYPE_MIFARE_MINI &&
piccType != MFRC522::PICC_TYPE_MIFARE_1K &&
piccType != MFRC522::PICC_TYPE_MIFARE_4K) {
Serial.println("不支持读取此卡类型");
return;
}

// 将NUID保存到nuidPICC数组
for (byte i = 0; i < 4; i++)
{
nuidPICC[i] = rfid.uid.uidByte[i];
}
Serial.print("UID:");
printHex(rfid.uid.uidByte, rfid.uid.size);
Serial.println();
// 使放置在读卡区的IC卡进入休眠状态,不再重复读卡
//rfid.PICC_HaltA();
// 停止读卡模块编码
//rfid.PCD_StopCrypto1();
}

4.效果

刷正确的卡LED亮,刷其他卡LED 灭。

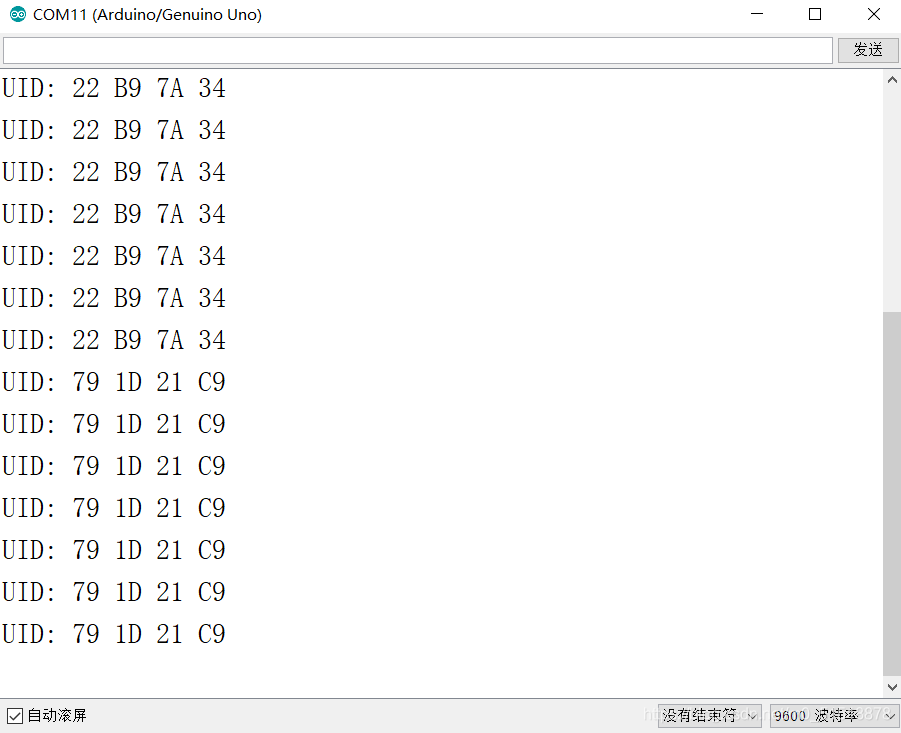

串口监视器可以读出卡号。

如果有用,请关注或者打赏博主,您的认可是我最大的动力!
