Arduino UNO HC-05蓝牙配对教程

本文详细介绍了如何使用Arduino进行蓝牙模块的配对,包括主机和从机的设置步骤,以及如何通过AT指令配置蓝牙模块。同时,提供了主机和从机的测试代码,实现两者之间的无线数据传输。通过这个教程,读者可以学习到Arduino与蓝牙模块的交互和蓝牙通信的基本原理。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

1.材料与接线方式

1. 准备材料

        Arduino1(主)、Arduino2(从)、蓝牙1(主)、蓝牙2(从)、杜邦线若干

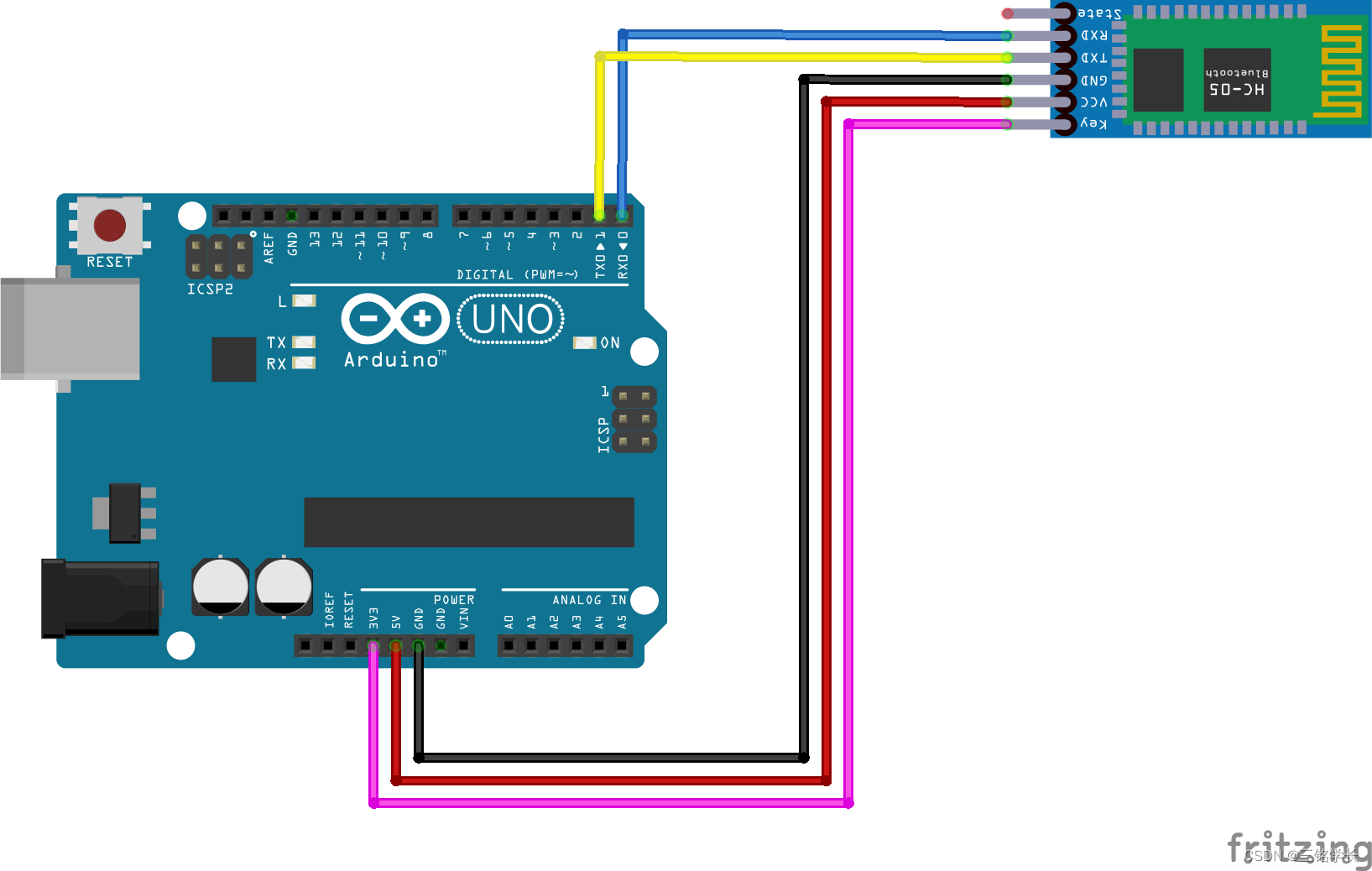

2. 接线方式(主从一致)

 2.操作步骤

1.主机配对

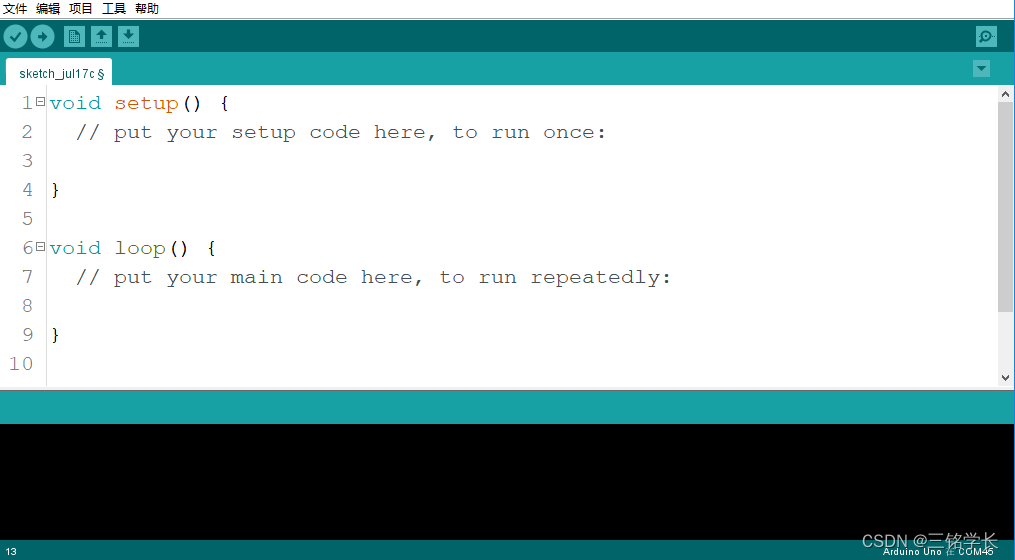

1. 新建一个空白工程,直接上传到Arduino。

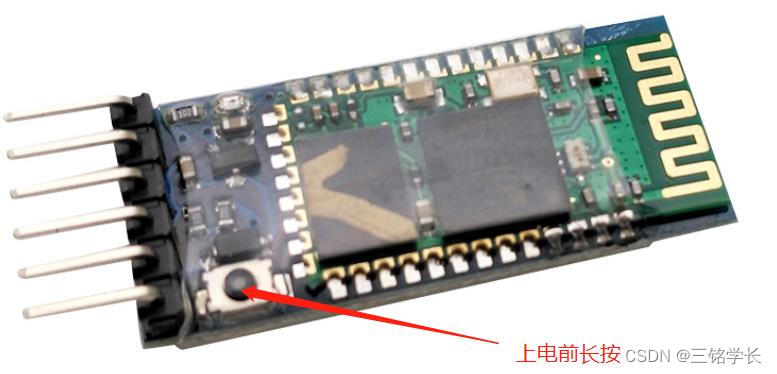

2. 设置蓝牙进入AT指令模式,具体操作方法:按住蓝牙模块按钮,然后上电,直到蓝牙模块LED进入慢闪烁模式,约1秒钟闪烁一次。

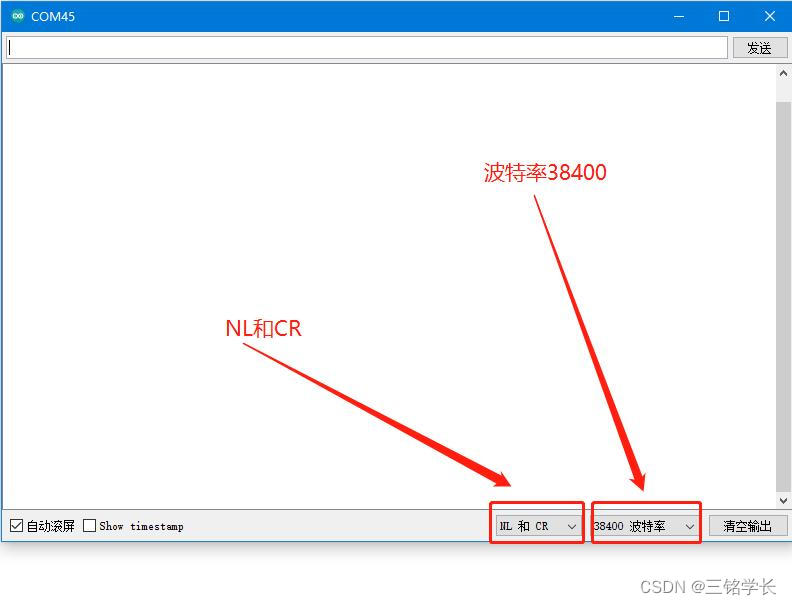

 3. 打开Arduino串口监视器,配置串口监视器环境,波特率设置38400,换行格式为NL和CR。

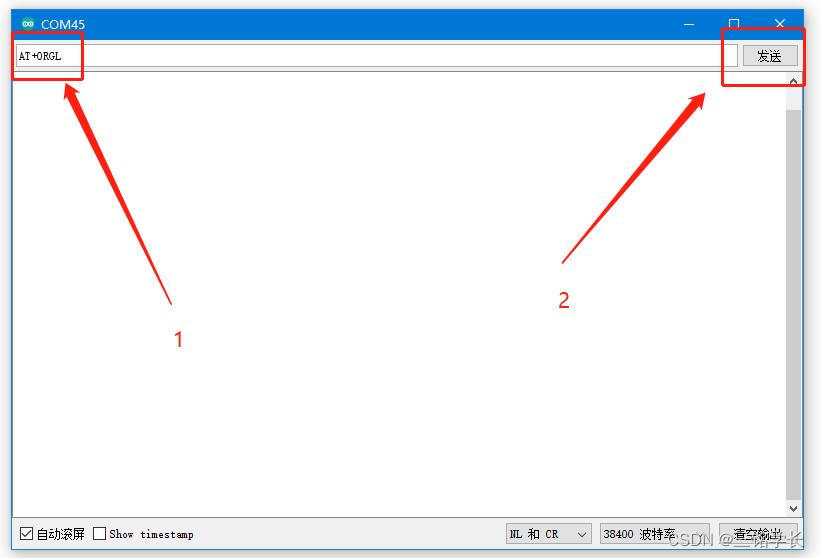

4. 分别输入以下AT指令

  1. AT+ORGL                                 // 恢复出⼚设置(回复OK)
  2. AT+NAME=Bluetooth-Master   // 设置蓝⽛主机的名称(回复OK)
  3. AT+ROLE=1                             // 蓝⽛模式为主模式(回复OK)
  4. AT+CMODE=1                         // 蓝⽛连接模式为任意地址连接模式(如果无反应重新输入)
  5. AT+PSWD=1234                      // 蓝⽛配对密码1234(如果回复Error可以跳过此步骤)
  6. AT+UART=9600,0,0                 // 蓝⽛串⼝波特率,停⽌位1位,⽆校验位(回复OK)
  7. AT+RMAAD                              // 清空配对列表(回复OK)





 2.从机配对(步骤与主机一样,AT指令不相同)

1. 新建一个空白工程,直接上传到Arduino。



2. 设置蓝牙进入AT指令模式,具体操作方法:按住蓝牙模块按钮,然后上电,直到蓝牙模块LED进入慢闪烁模式,约1秒钟闪烁一次。

 3. 打开Arduino串口监视器,配置串口监视器环境,波特率设置38400,换行格式为NL和CR。

4. 分别输入以下AT指令

  1. AT+ORGL                                 // 恢复出⼚设置(回复OK)
  2. AT+NAME=Bluetooth-Slaver    // 设置蓝⽛从机的名称(回复OK)
  3. AT+ROLE=0                             // 蓝⽛模式为从模式(回复OK)
  4. AT+CMODE=1                         // 蓝⽛连接模式为任意地址连接模式(如果无反应重新输入)
  5. AT+PSWD=1234                      // 蓝⽛配对密码1234(如果回复Error可以跳过此步骤)
  6. AT+UART=9600,0,0                 // 蓝⽛串⼝波特率,停⽌位1位,⽆校验位(回复OK)
  7. AT+RMAAD                              // 清空配对列表(回复OK)



3. 上传代码测试

        设置好后,两个蓝⽛模块依次上电,此时两个蓝⽛模块指⽰灯会快闪,两个蓝⽛模块连接成功后,会出现慢闪烁指⽰。
        1. 主机测试代码
#include<SoftwareSerial.h>
SoftwareSerial mySerial(2,3);
String Com_A = "";
unsigned long Old_Time;

void setup()
{
    Serial.begin(9600);
    mySerial.begin(9600);
    mySerial.listen();
}
void loop()
{
    while(mySerial.available())
    {
        Com_A+=char(mySerial.read());
        delay(5);
    }
    if(Com_A.length()>5)
    {
        Serial.print("B-->A: ");
        Serial.println(Com_A);
        Com_A = "";
    }

   if(millis()-Old_Time>500)
   {
   String Send_B = "IJKLNMOP";
   mySerial.println(Send_B);
   Serial.print("A-->B: ");
   Serial.println(Send_B);
       Old_Time = millis();
   }
}


        2.从机测试代码

#include<SoftwareSerial.h>
SoftwareSerial mySerial(2,3);
String Com_B = "";
unsigned long Old_Time;
void setup()
{
    Serial.begin(9600);
    mySerial.begin(9600);
    mySerial.listen();
}
void loop()
{
    while(mySerial.available())
    {
        Com_B+=char(mySerial.read());
        delay(5);
    }
    if(Com_B.length()>5)
    {
        Serial.print("A-->B: ");
        Serial.println(Com_B);
        Com_B = "";
    }
   if(millis()-Old_Time>500)
   {
       String Send_A = "ABCDEFGH";
       mySerial.println(Send_A);
       Serial.print("B-->A: ");
       Serial.println(Send_A);
       Old_Time = millis();
   }
}












步骤: 1. 两个蓝牙模块必须一个作为主机,另一个作为从机才能建立连接(上电后,从机一直处于接受状态,等待被连接。而主机则主动发出信号,寻找目标从机,前提是该目标从机的mac地址事先被写入到主机的flash芯片中储存) 2. 蓝牙模块上电前一直按住key按键不放,上电后松开,此时LED灯处于慢闪状态(每秒闪1次),提示已经进入AT指令响应状态,可以进行接收AT指令控制 3. PC端打开安可信串口助手(带AT指令),打开相应的串口,发送AT+ROLE?\n查询该模块的主从角色,如果为0,则为从机,如果为1则为主机。本例中,此模块(图中左边的HC-05模块)设为主机,则发送AT+ROLE=1\n,设为主机,成功返回OK 4. 发送AT+ADDR?\n查询此模块的mac地址,本例中为98d3:33:80ebdf,记下来稍后为从机的地址绑定用。同样的方法将另一个模块(图中右边的HC-05模块)设置为从机(AT+ROLE=0\n),并且查询到mac地址为98d3:36:aac2 5. 向主机串口中发送AT+BIND=98d3,36,aac2\n绑定从机的mac地址,成功则返回OK。发送AT+CMODE=0\n将主机设为指定蓝牙地址连接模式(即只允许主机向绑定好mac地址的蓝牙从机设备发起连接) 6. 同样地,向从机串口发送AT+BIND=983d,33,80ebdf\n绑定主机的mac地址,成功则返回OK。发送AT+CMODE=0\n将从机也设为指定蓝牙地址连接模式(即只允许从机接受绑定好mac地址的蓝牙主机设备发起的连接) 7. 至此,主从机均设置完毕。主从两模块松开key键重新上电,LED都快闪(每秒闪2次),表明均处于等待配对状态,随后大约几秒钟后,LED闪烁频率发生变化(不确定),表明已经侦测到目标设备,正在建立连接。随后大约一秒钟,很快 LED变成慢双闪状态(每2秒闪一次,每次连闪2下),提示已经配对成功,可以通过蓝牙协议传输数据了 8. 此时,在串口助手中发送一串字符,如果另一个蓝牙模块的串口助手里收到了同样的字符,且回送的字符,对方亦能收到,则通信成功。
