Arduino UNO与数码管测试代码

1.数码管介绍

        数码管也称LED 数码管，是一种半导体发光器件，其基本单位是发光二极管。按段数可分为七段数码管和八段数码管，八段数码管比七段数码管多一个发光二极管单元（多一个小数点显示）；按能显示多少个“8”可分为1 位、2 位、4 位、7 位等数码管；按发光二极管单元连接方式分为共阳极数码管和共阴极数码管。

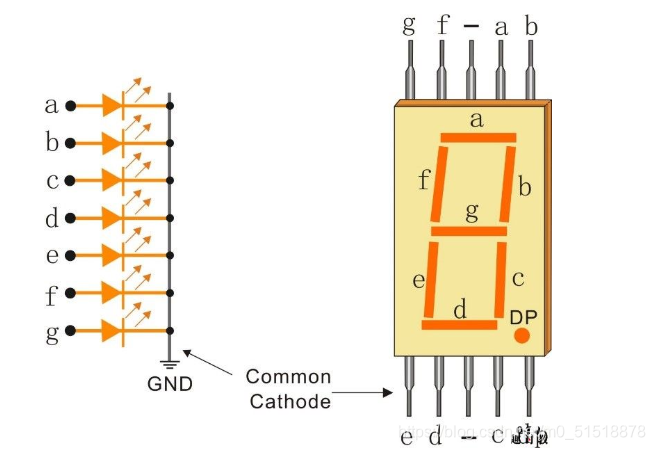

2.数码管参数

        共阴极就是把所有LED 的阳极连接到共同接点com也就是公共极这里的3、8都是公共极，而每个LED的阴极分别为a、b、c、d、e、f、g 及dp（小数点）。

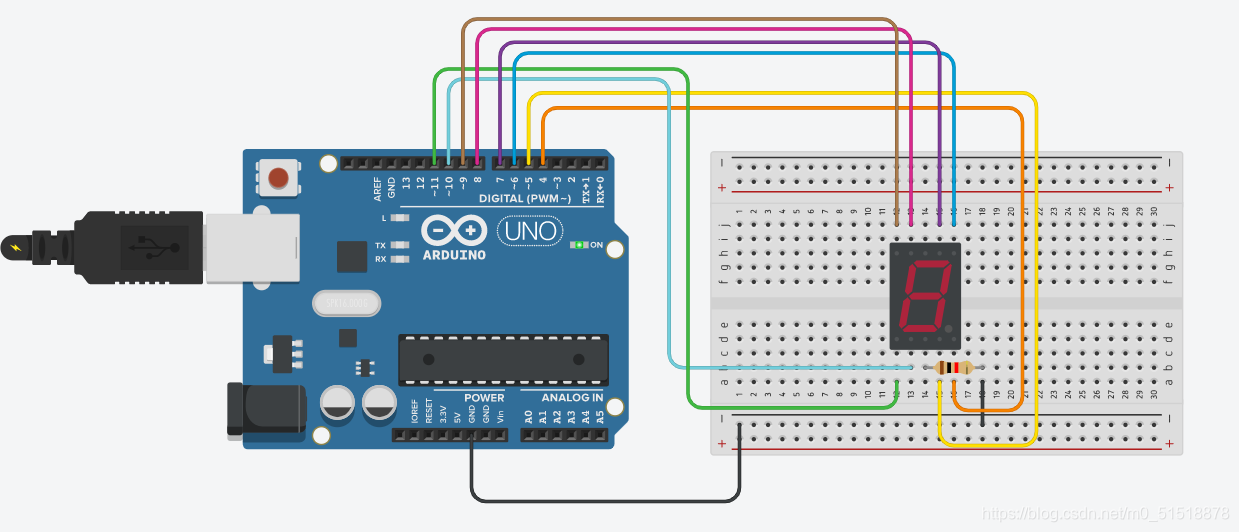

3.接线图

4.测试代码

/*
 * TB店铺：SM创客科技
 * 店主VX：16620156636
 * 实现功能：制共阴极数码管显示数字0到9
 */

const int Pin_a = 7;
const int Pin_b = 6;
const int Pin_c = 5;
const int Pin_d = 10;
const int Pin_e = 11;
const int Pin_f = 8;
const int Pin_g = 9;
const int Pin_p = 4;

//根据共阴极数码管段码表定义0-9显示的各段开关状态
int numTable[10][8] =
{
    //1为点亮，0为关闭
    //a  b  c  d  e  f  g  dp
    {1, 1, 1, 1, 1, 1, 0, 0},     //0
    {0, 1, 1, 0, 0, 0, 0, 0},     //1
    {1, 1, 0, 1, 1, 0, 1, 0},     //2
    {1, 1, 1, 1, 0, 0, 1, 0},     //3
    {0, 1, 1, 0, 0, 1, 1, 0},     //4
    {1, 0, 1, 1, 0, 1, 1, 0},     //5
    {1, 0, 1, 1, 1, 1, 1, 0},     //6
    {1, 1, 1, 0, 0, 0, 0, 0},     //7
    {1, 1, 1, 1, 1, 1, 1, 0},     //8
    {1, 1, 1, 1, 0, 1, 1, 0},     //9
};


void setup()
{
    for (int i = 4; i <= 11; i++)
    {
        pinMode(i, OUTPUT); //设置4～11引脚为输出模式
    }
}

void loop()
{
    for (int i = 0; i < 10; i++)//以此显示数字0到9
    {
        digitalWrite(Pin_a, numTable[i][0]); //设置a 引脚的电平
        digitalWrite(Pin_b, numTable[i][1]); //设置b 引脚的电平
        digitalWrite(Pin_c, numTable[i][2]); //设置c 引脚的电平
        digitalWrite(Pin_d, numTable[i][3]); //设置d 引脚的电平
        digitalWrite(Pin_e, numTable[i][4]); //设置e 引脚的电平
        digitalWrite(Pin_f, numTable[i][5]); //设置f 引脚的电平
        digitalWrite(Pin_g, numTable[i][6]); //设置g 引脚的电平
        digitalWrite(Pin_p, numTable[i][7]); //设置dp引脚的电平
        delay(1000);
    }
}
